Lindy 39314 User Manual

2 port dual head hdmi 4k60, usb 3.0 kvm switch
Hide thumbs

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Table of Contents

2 Port Dual Head HDMI 4K60, USB 3.0
User Manual
Benutzerhandbuch
Manuel Utilisateur
Manuale
Manual de Usuario
No. 39314
lindy.com
© LINDY Group - FIRST EDITION (July 2024)
KVM Switch
Eng lis h
Deutsch
Français
Italiano
Español

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 39314 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Lindy 39314

Summary of Contents for Lindy 39314

  • Page 1 2 Port Dual Head HDMI 4K60, USB 3.0 KVM Switch User Manual Eng lis h Benutzerhandbuch Deutsch Manuel Utilisateur Français Manuale Italiano Manual de Usuario Español No. 39314 lindy.com © LINDY Group - FIRST EDITION (July 2024)
  • Page 2 User Manual English Safety Instructions ! WARNING ! Please read the following safety information carefully and always keep this document with the product. Failure to follow these precautions can result in serious injuries or death from electric shock, fire or damage to the product. Touching the internal components or a damaged cable may cause electric shock, which may result in death.
  • Page 3 Thank you for purchasing the 2 Port Dual Head HDMI® 4K60, USB 3.0 KVM Switch. This product has been designed to provide trouble free, reliable operation. It benefits from both a LINDY 2 year warranty and free lifetime technical support. To ensure correct use, please read this manual carefully and retain it for future reference.

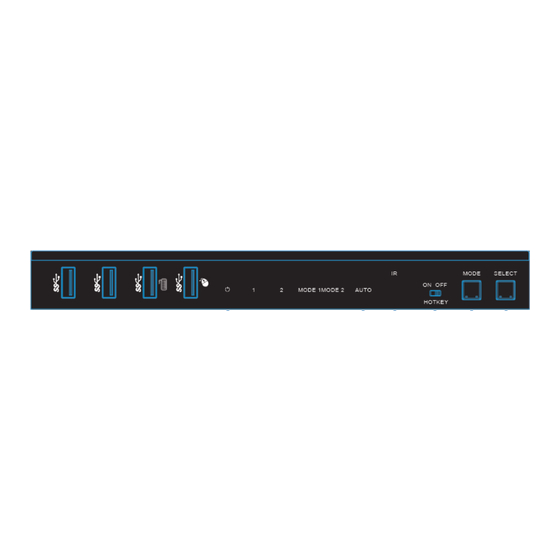

  • Page 4 User Manual English Installation Front 1. USB 3.0 ports: connect to any USB device such as printer, camera, flash drive, etc., support USB 3.2 Gen 1 standard. 2. USB 3.0 & HID ports: when Hotkey mode is switched Off, these ports support USB 3.2 Gen 1 standard; when Hotkey mode is switched On, these ports can be connected only to USB HID (1.1) keyboard and mouse.
  • Page 5 User Manual English IR Remote control 1. Power on, Standby: press the button to power on the unit or to set it to standby mode. 2. Auto: press the button to enable/disable the auto-switch function. 3. 1/2: press 1 or 2 button to select PC1 and PC 2 inputs; : press this button to cyclically switch the input channel.
  • Page 6 User Manual English Mode 2 Function Dual PC mode – Display output A is fixed on PC 1A input port and Display output B is fixed on PC 2A input. Press Select button, 1/2 button on the IR remote control or use hotkeys to switch USB Device ports between the hosts.
  • Page 7 User Manual English s input/usb z! Set input port or usb host s input/usb 1! input/usb: 1 input/usb: 1 port (z=1 ~2) 1 input 1 2 input 2 r input/usb! Get input port or usb host r input/usb! input/usb: 1 port s output x Set output (x=0~2)
  • Page 8 Benutzerhandbuch Deutsch Sicherheitshinweise ! GEFAHR ! Bitte lesen Sie die folgenden Sicherheitshinweise sorgfältig durch und bewahren Sie dieses Dokument immer zusammen mit dem Produkt auf. Die Nichtbeachtung dieser Vorsichtsmaßnahmen kann zu schweren Verletzungen oder zum Tod durch Stromschlag, Feuer oder Schäden am Produkt führen. Das Berühren der internen Komponenten oder eines beschädigten Kabels kann einen elektrischen Schlag verursachen, der zum Tod führen kann.
  • Page 9 Deutsch Einführung Wir freuen uns, dass Ihre Wahl auf ein LINDY-Produkt gefallen ist und danken Ihnen für Ihr Vertrauen. Sie können sich jederzeit auf unsere Produkte und einen guten Service verlassen. Dieser 2 Port Dual Head HDMI® 4K60, USB 3.0 KVM Switch unterliegt einer 2-Jahres LINDY Herstellergarantie und lebenslangem kostenlosen, technischen Support.
  • Page 10 Benutzerhandbuch Deutsch Lagertemperatur: -20°C - 60°C (-4°F - 140°F)  Luftfeuchtigkeit: 20 - 90% RH (nicht kondensierend)  Stromanforderungen: AC 100-240V 50/60Hz  Stromverbrauch: 5.18.W (0.6W im Standby-Modus)  Installation Vorderseite 1. USB 3.0-Anschlüsse: Anschluss jedes USB-Geräts wie Drucker, Kamera, Flash-Laufwerk usw., Unterstützung des USB 3.2 Gen 1-Standards.

  • Page 11: Ir-Fernbedienung

    Benutzerhandbuch Deutsch IR-Fernbedienung 1. Einschalten, Standby: Drücken Sie die Taste, um das Gerät einzuschalten oder es in den Standby-Modus zu versetzen. 2. Auto: Drücken Sie die Taste, um die Auto-Switch-Funktion zu aktivieren/deaktivieren. 3. 1/2: Drücken Sie die Taste 1 oder 2, um die Eingänge PC1 und PC 2 auszuwählen Drücken Sie diese Taste, um den Eingangskanal zyklisch umzuschalten.
  • Page 12 Benutzerhandbuch Deutsch Modus 2 Funktion Dual-PC-Modus - Display-Ausgang A ist fest mit dem Eingangsport von PC 1 A verbunden und Display- Ausgang B ist fest mit dem Eingang von PC 2 A verbunden. Drücken Sie die Select-Taste, die 1/2-Taste auf der IR-Fernbedienung oder verwenden Sie Hotkeys, um die USB-Geräteanschlüsse zwischen den Hosts zu wechseln.
  • Page 13 Benutzerhandbuch Deutsch s beep z! Aktivieren/Deaktivieren des s beep 1! buzzer on buzzer off Audiosignals (z=0 ~1) 0 Signal aus 1 Signal an r beep! Audiosignalstatus abfragen r beep! buzzer on s output mode Ausgangsmodus einstellen s output mode output mode: 1 output (z=1 ~2) mode: 1...
  • Page 14 Benutzerhandbuch Deutsch Vergewissern Sie sich, dass der PC über ein USB 3.0-Kabel vom Typ A auf B ordnungsgemäß mit  dem KVM-Umschalter verbunden ist. Überprüfen Sie die Länge der verwendeten USB-Kabel. Es wird empfohlen, USB-Kabel bis zu einer  maximalen Länge von 3m (9.84 ft) zu verwenden. Möglicherweise gibt es ein Kompatibilitätsproblem mit der angeschlossenen Tastatur und Maus, das ...

  • Page 15: Manuel Utilisateur

    Manuel Utilisateur Français Consignes de sécurité ! ATTENTION ! Merci de lire attentivement ces instructions de sécurité et de les conserver avec le produit. Le non-respect de ces précautions peut causer un choc électrique entrainant des blessures graves, voire mortelles, un incendie ou des dommages au produit. Toucher les composants internes ou un câble endommagé...
  • Page 16 Français Introduction Nous sommes heureux que votre choix se soit porté sur un produit LINDY et vous remercions de votre confiance. Vous pouvez compter à tout moment sur la qualité de nos produits et de notre service. Ce Commutateur KVM 2 ports à double tête HDMI® 4K60, USB 3.0 est soumis à une durée de garantie LINDY de 2 année(s) et d’une assistance technique gratuite à...
  • Page 17 Manuel Utilisateur Français Humidité : 20 - 90% RH (sans condensation)  Alimentation électrique : AC100-240V 50/60Hz  Consommation électrique : 5.18W (0.6W en mode veille)  Installation Avant 1. Ports USB 3.0 : connectez n'importe quel périphérique USB tel qu'une imprimante, un appareil photo, une clé...
  • Page 18 Manuel Utilisateur Français Télécommande IR 1. Mise sous tension, veille : appuyez sur le bouton pour mettre l'appareil sous tension ou en veille. 2. Auto : appuyez sur le bouton pour activer/désactiver la fonction de commutation automatique. 3. 1/2 : appuyez sur le bouton 1 ou 2 pour sélectionner les entrées PC1 et PC2 appuyez sur cette touche pour commuter cycliquement le canal d'entrée.
  • Page 19 Manuel Utilisateur Français Mode 2 Fonction Mode double PC - La sortie d'affichage A est fixée sur le port d'entrée A du PC 1 et la sortie d'affichage B est fixée sur l'entrée A du PC 2. Appuyez sur le bouton Select, le bouton 1/2 de la télécommande IR ou utilisez les touches de raccourci pour changer de port de périphérique USB entre les hôtes.
  • Page 20 Manuel Utilisateur Français s input/usb z! Set input port or usb host s input/usb 1! input/usb: 1 input/usb: 1 port (z=1 ~2) 1 input 1 2 input 2 r input/usb! Get input port or usb host r input/usb! input/usb: 1 port s output x Set output (x=0~2)
  • Page 21 Manuale Italiano Istruzioni di sicurezza ! ATTENZIONE ! Per favore leggete la seguente informativa e conservate sempre questo documento con il prodotto. La mancata osservanza di queste precauzioni può causare seri infortuni o la morte per folgorazione, incendi o danneggiare il prodotto. Toccare i componenti interni o un cavo danneggiato può...
  • Page 22 è stato progettato per garantirvi la massima affidabilità e semplicità di utilizzo ed è coperto da 2 anni di garanzia LINDY oltre che da un servizio di supporto tecnico a vita. Per assicurarvi di farne un uso corretto vi invitiamo a leggere attentamente questo manuale e a conservarlo per future consultazioni.
  • Page 23 Manuale Italiano Installazione Fronte 1. Porte USB 3.0: collegare qualsiasi dispositivo USB come stampante, fotocamera, unità flash, ecc. 2. Porte USB 3.0 e HID: quando la modalità Hotkey è disattivata, queste porte supportano lo standard USB 3.2 Gen 1; quando la modalità Hotkey è attivata, queste porte possono essere collegate solo a tastiera e mouse USB HID (1.1).
  • Page 24 Manuale Italiano Utilizzo Hotkey Tastiera e Mouse Abilitare le funzioni Hotkey impostando l'interruttore sul pannello frontale su On. Si noti che quando l'interruttore Hotkey è spento, tutti i tasti di scelta rapida sono disabilitati e le due porte USB e HID supportano dispositivi USB 3.2 Gen 1;...
  • Page 25 Manuale Italiano Comandi RS-232 Conllegare il connettorea the 3-pin terminal block ad un sistema di controllo RS-232 per controllare l’unità con i seguenti comandi seriali: Baud Rate: 115200 (default) Data bits: 8 Stop bits: 1 Check bit: 0 x - Parameter 1 z - Parameter 2 ! - Delimiter Comando...
  • Page 26 Manuale Italiano port (z=1 ~2) 1 input 1 2 input 2 r input/usb! Ottenere lo stato della r input/usb! input/usb: 1 porta di ingresso o Host s output x Impostare il flusso di s output 1 output 1 stream: Flusso stream z! uscita (x=0~2) enable...
  • Page 27 Manual de Usuario España Información de seguridad ! ADVERTENCIA ! Lea atentamente la siguiente información de seguridad y guarde siempre este documento junto con el producto. El incumplimiento de estas precauciones puede provocar lesiones graves o la muerte por descarga eléctrica, incendio o daños al producto. Este dispositivo es una fuente de alimentación de tipo de conmutación y puede funcionar con voltajes de suministro en el rango de 100 a 240 VCA.
  • Page 28 3.0. Este producto ha sido diseñado para proporcionar un funcionamiento confiable y sin problemas. Se beneficia tanto de una garantía LINDY 3 años, como de nuestro soporte técnico gratuito de por vida. Para garantizar su uso correcto, lea este manual detenidamente y consérvelo para consultarlo en el futuro.
  • Page 29 Manual de Usuario España Humedad: 20 - 90% HR (sin condensación)  Requisitos de alimentación: AC100-240V 50/60Hz  Consumo de energía: 5.18W (0.6W en modo de espera)  Instalación Frente 1. Puertos USB 3.0: conecta cualquier dispositivo USB como impresora, cámara, pendrive, etc., soporta el estándar USB 3.2 Gen 1.
  • Page 30 Manual de Usuario España Mando a distancia IR 1. Encendido, Standby: pulse el botón para encender la unidad o para ponerla en modo standby. 2. Auto: pulse el botón para activar/desactivar la función de conmutación automática. 3. 1/2: pulse el botón 1 o 2 para seleccionar las entradas PC1 y PC 2; : pulse este botón para cambiar cíclicamente el canal de entrada.
  • Page 31 Manual de Usuario España Modo 2 Función Modo PC dual - La salida de pantalla A se fija en el puerto de entrada A del PC 1 y la salida de pantalla B se fija en la entrada A del PC 2. Pulse el botón Select, el botón 1/2 del mando a distancia por infrarrojos o utilice las teclas de acceso rápido para cambiar los puertos de dispositivos USB entre los hosts.
  • Page 32 Manual de Usuario España s beep z! Activar/desactivar s beep 1! buzzer on buzzer off zumbador (z=0, ~1) 0 zumbador apagado 1 zumbador encendido r beep! Obtener el estado del r beep! buzzer on zumbador s output mode z! Establecer el modo de s output mode output mode: 1 output...
  • Page 33 Manual de Usuario España Las secuencias de teclas de acceso rápido no funcionan. Asegúrese de que las teclas de acceso rápido están activadas.  Las secuencias de teclas de acceso rápido no se validarán si transcurre demasiado tiempo entre cada ...

  • Page 34: Recycling Information

    Recycling Information WEEE (Waste of Electrical and Electronic Equipment), Recycling of Electronic Products Europe, United Kingdom In 2006 the European Union introduced regulations (WEEE) for the collection and recycling of all waste electrical and electronic equipment. It is no longer allowable to simply throw away electrical and electronic equipment.
  • Page 35 Recycling Information Möglichkeiten der Rückgabe von Altgeräten Besitzer von Altgeräten aus privaten Haushalten können diese bei den Sammelstellen der öffentlich- rechtlichen Entsorgungsträger oder bei den von Herstellern oder Vertreibern im Sinne des ElektroG eingerichteten Rücknahmestellen unentgeltlich abgeben. Rücknahmepflichtig sind Geschäfte mit einer Verkaufsfläche von mindestens 400 m² für Elektro- und Elektronikgeräte sowie diejenigen Lebensmittelgeschäfte mit einer Gesamtverkaufsfläche von mindestens 800 m², die mehrmals pro Jahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen.

  • Page 36: Ce/Fcc Statement

    Standard IEC 60950-1 or 60065 or 62368-1. LINDY Herstellergarantie – Hinweis für Kunden in Deutschland LINDY gewährt für dieses Produkt über die gesetzliche Regelung in Deutschland hinaus eine zweijährige Herstellergarantie ab Kaufdatum. Die detaillierten Bedingungen dieser Garantie finden Sie auf der LINDY Website aufgelistet bei den AGBs.
