Summary of Contents for Braun BPX800CA

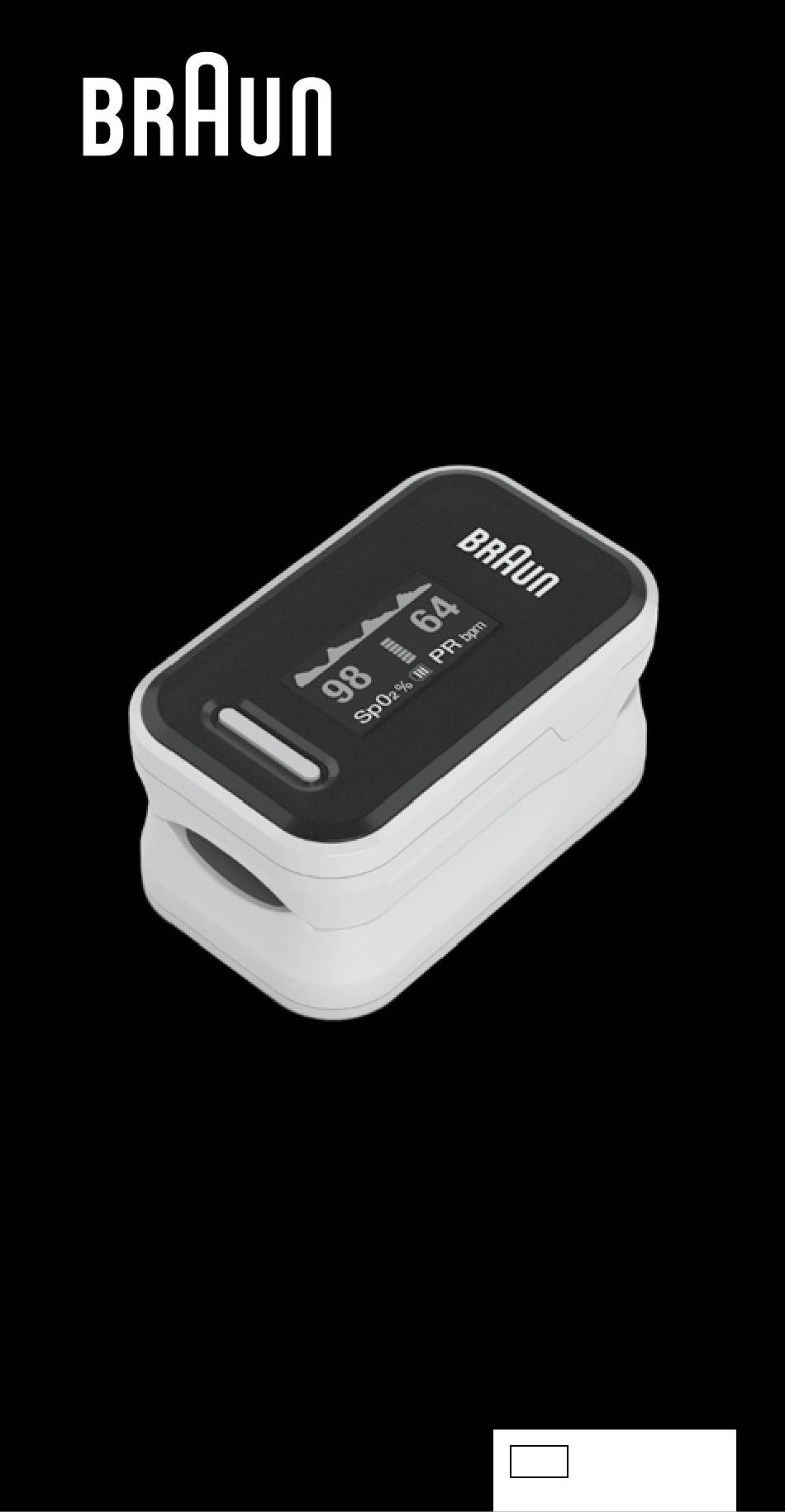

- Page 1 Pulse oximeter 1 Oxymètre de pouls 1 BPX800CA...
- Page 2 English ............. 3 Français ............15 Contact us Questions or comments? Call: 1-800-327-7226 Email: ConsumerRelations@HelenofTroy.com Visit: www.BraunHealthcare.ca Certain trademarks used under license from The Procter & Gamble Company or its affiliates. © 2023, All rights reserved. Manufactured by: Kaz USA, Inc., a Helen of Troy Company 400 Donald Lynch Blvd., Suite 300 Marlborough, MA 01752 USA Imported by:...
-
Page 3: Product Description
The Braun Pulse oximeter is intended to be used by consumers in a home-use setting (such as home setting or places of business). Please read these instructions carefully before using this product... -
Page 4: Indications For Use
Indications for use The Braun Pulse oximeter (BPX800CA) is a non-sterile, reusable device intended for spot checking or intermittent determination of oxygen saturation in arterial blood, as well as the associated pulse rate by using the tip of the finger as the measurement site. -
Page 5: General Description
and fixed transmitters within certain ranges of the pulse oximeter during use. This device does not provide a low SpO2 alarm. DO NOT use on the same finger continuously for over 2 hours. The device is not appropriate for the constant monitoring of the user. -
Page 6: Measurement Principle
When the index finger is inserted into the fingertip photoelectric sensor, the display screen of the Braun Pulse oximeter will show the measured value of %SpO2, pulse rate, a vertical bar graph showing the pulse amplitude as well as a wave graph showing the plethysmograph. -
Page 7: Taking A Measurement
The pulse rate is then derived from these associated waveforms. How to use your Braun Pulse oximeter Installing and replacing batteries (initial set up) -
Page 8: Rotating The Display
Insert finger with nail facing up into rubber finger clip. It is recommended that you use the oximeter on your index finger. Make sure you finger is fully inserted into the device and not pressed hard into a surface. Press Power/Menu button on the top of the device. -
Page 9: Parameter Setup
Parameter set up Press the Power/Menu button to turn on the device. With the device turned on, press and hold the Power/Menu button to change the display mode. Press and hold the Power/Menu button (approx. > 3seconds) until you enter the parameter setup menu 1 and hold down again (approx. -
Page 10: Limited 1-Year Warranty
Limited 1 year warranty A. This 1 year limited warranty applies to repair or replacement of product found to be defective in material or workmanship. This warranty does not apply to damage resulting from commercial, abusive, unreasonable use or supplemental damage. Defects that are the result of normal wear and tear will not be considered manufacturing defects under this warranty. -
Page 11: Errors And Troubleshooting
Errors and troubleshooting Error message Situation Solution SpO2 or PR can Finger is not fully Retry by correctly not be shown inserted into inserting the normally device finger Try a few more times User’s If you can make oxyhemoglobin sure that there is value is too low to no problem in the be measured... -
Page 12: Product Specifications
Product specifications Type: Braun Pulse oximeter, BPX800CA Display Type: OLED display SpO2 Measurement range: 70% - 100% Accuracy: 80% - 100% ±2% 70% - 79% ±3% Resolution: ±1% PR Measurement range: 30BPM~254 BPM Accuracy: ≤ 100 ±1 BPM > 100 ±2 BPM Resolution: ±1 BPM... -
Page 13: Maintenance And Storage
Maintenance and storage 1. Replace the batteries when low voltage symbol is lit. 2. Clean the surface of the oximeter before it is used to take a measurement. 3. Remove the batteries if you will not use the oximeter for an extended amount of time. - Page 14 The BPX800 is intended for use in the electromagnetic environment speci ed below. The customer or the user of the BPX800 should ensure that it is used in such an environment. The BPX800 equipment is intended for use in the electromagnetic environment speci ed below. The customer or the user of the BPX800 should ensure that it is used in such an environment.
-
Page 15: Description Du Produit
Modes d’affichage DELO Merci d’avoir acheté l’oxymètre de pouls Braun, modèle BPX800CA. Cet appareil est un produit de qualité supérieure qui a été testé conformément aux normes internationales ISO en matière de sécurité et de performance. Il utilise une lumière rouge et une lumière infrarouge à... - Page 16 Mode d’emploi L’oxymètre de pouls Braun (BPX800CA) est un appareil non stérile et réutilisable, conçu pour la vérification ponctuelle ou la détermination intermittente de la saturation en oxygène du sang artériel, ainsi que la fréquence du pouls associée; les mesures sont prises au bout du doigt.
- Page 17 l’administration récente de tests médicaux requérant une injection de colorants, l’utilisation de cathéters artériels, un pouls faible, un faible taux d’hémoglobine dans le sang, une faible perfusion (la qualité de votre pouls), des niveaux élevés d’hémoglobine dysfonctionnelle, l’intensité et le type de lumière dans laquelle vous vous trouvez lorsque vous utilisez l’oxymètre de pouls, et enfin la présence de téléphones portables, de radios et d’émetteurs fixes...
- Page 18 Lorsque l’index est inséré dans le capteur photoélectrique, l’écran de l’oxymètre de pouls Braun affiche la valeur mesurée du pourcentage de SpO2, la fréquence du pouls, un graphique à colonnes montrant l’amplitude du pouls ainsi qu’un graphique à ondes montrant le...
-
Page 19: Principe De Mesure
à la technologie de balayage et d‘enregistrement du pouls. La fréquence du pouls est alors calculée à partir de ces formes d’onde associées. Comment utiliser l’oxymètre de pouls Braun Installation et remplacement des piles (mise en place initiale) Pour faire glisser le couvercle vers l’extérieur, poussez sur... - Page 20 Remettez le couvercle. Prise de mesure Appuyez simultanément sur le haut et le bas de la pince pour l’ouvrir. Insérez le doigt dans la pince et posez-le sur la partie inférieure recouverte de caoutchouc; assurez- vous que l’ongle est vers le haut. Il est recommandé...
-
Page 21: Entretien Et Nettoyage
Entretien et nettoyage Utilisez de l’alcool à 70 % pour nettoyer la zone d’insertion du doigt et votre doigt, avant et après chaque test. Configuration des paramètres Appuyez sur le bouton Marche / Menu pour mettre l’appareil sous tension. Une fois qu’il est allumé, appuyez sur le bouton Marche / Menu et maintenez-le enfoncé... - Page 22 2. Si vous voulez restaurer les paramètres d’usine, déplacez le signe * jusqu’à l’option Restore du menu 1 et maintenez le bouton Marche / Menu enfoncé pendant environ 3 secondes. 3. Pour quitter les menus et retourner à l’écran d’affichage des mesures, déplacez le signe * jusqu’à l’option Exit du menu 1 ou 2 et maintenez le bouton Marche / Menu enfoncé...
-
Page 23: Garantie Limitée De Un An
Garantie limitée de un an A. Cette garantie limitée de 1 an s’applique à la réparation ou au remplacement d’un produit qui s’avère défectueux en raison d’un vice de matériau ou de main d’oeuvre. Cette garantie ne couvre pas les dommages résultant d’une utilisation commerciale, abusive ou excessive, ni les dommages associés. -
Page 24: Messages D'erreur Et Dépannage
Messages d’erreur et dépannage Message Situation Solution d’erreur La Sp02 ou la Le doigt n’ e st pas Essayez de nouveau fréquence du complètement inséré d’insérer le doigt pouls (PR) sont dans l’appareil. correctement. hors de la plage Essayez plusieurs normale et ne fois. -
Page 25: Caractéristiques Techniques Du Produit
Caractéristiques techniques du produit Type : oxymètre de pouls Braun, BPX800CA Type d’affichage : DELO Plage de mesure de la SpO2 : 70 % ~ 100 % Exactitude : 80 % ~ 100 % ± 2 % 70 % ~ 79 % ± 3 % Résolution :... -
Page 26: Entretien Et Stockage
Entretien et stockage 1. Remplacez les piles lorsque l’indicateur de piles faibles est allumé. 2. Nettoyez la surface de l’oxymètre avant de l’utiliser pour prendre une mesure. 3. Retirez les piles si vous n’utilisez pas l’oxymètre pendant une longue période. 4. -
Page 27: Définition Des Symboles
Définition des symboles Pièces Humidité de appliquées de fonctionnement type BF Température de Consulter la notice fonctionnement d’utilisation BPX800 BPX800 BPX800 BPX800...
