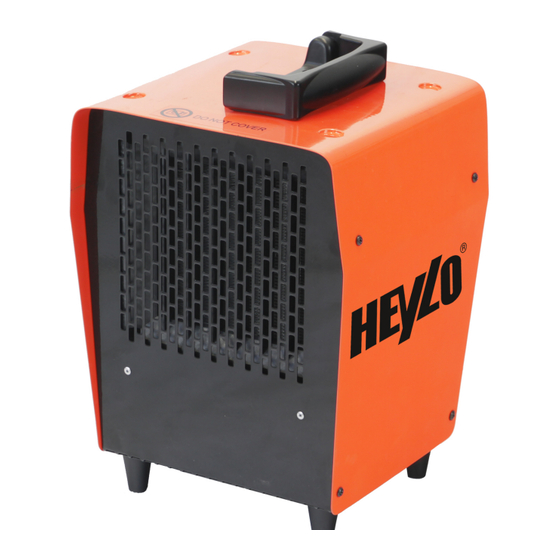

- Page 1 www.danthermgroup.com Stand: 09/2023 Art.-Nr. 1 101 903 Art.-Nr. 1 101 923 PRO DE 3 XL ELEKTROHEIZER BEDIENUNGSANLEITUNG USER MANUAL Elektroheizer Electric Heater...
- Page 2 Elektroheizer Typ: DE3 XL, DE3XL Pro Dantherm GmbH, Oststrasse 148, 22844 Norderstedt, erklärt, dass die genannten Maschinen in ihrer Konzeption und Bauart sowie in der von uns bereitgestellten Ausführung den grundlegenden Sicherheits- und Gesundheitsanforderungen nach Anhang I der EG-Richtlinie 2006/42/EG entsprechen.
-
Page 3: Table Of Contents
Inhaltsverzeichnis 1. Allgemeines ..........................4 2. Inbetriebnahme des Gerätes ....................4 3. Aufstellrichtlinien ........................5 4. Technische Daten ........................6 5. Fehlersuche und –behebung....................6 6. Schaltplan ..........................7 7. Ersatzteilliste ........................... 8... -
Page 4: Allgemeines
1. Allgemeines ACHTUNG: Vor Inbetriebnahme unbedingt lesen! Bitte beachten Sie sorgfältig die Hinweise in der Bedienungsanleitung. Bei Nichtbeachtung erlischt der Gewährleistungsanspruch. Für Schäden bzw. Folgeschäden die daraus entstehen, übernimmt der Hersteller keine Haftung. Die Elektroheizer der DE-Reihe sind leichte, gut transportable Warmlufterzeuger. Die Heizleistung des DE 3 XL (DE 3 XL PRO) ist 2-stufig einstellbar, die Luftmenge nicht. -
Page 5: Aufstellrichtlinien
3. Aufstellrichtlinien 1. Aufstellort Die Geräte dürfen nicht an Orten betrieben werden, an denen zündfähige Gas-, Luft- oder Staub-Luft-Gemische auftreten (z.B. Tankstellen, Lackierereien usw.) und auch nicht dort, wo sie brennbare Kleinteile ansaugen, die an der Heizspirale entzündet und glühend ausgeblasen werden können (z.B. -
Page 6: Technische Daten
4. Technische Daten Gesamtleistung 3000 Heizleistung (Stufe 1 / 2) 1.500 / 3.000 Motorleistung Regelungsmöglichkeit °C 5 - 40 Elektr. Anschluss V/Hz 230/50 Absicherung der Hausinstallation Strom (Lüften / Stufe 1 / Stufe 2) 6,8 / 13,5 Luftmenge m³/h Temperaturerhöhung 45/55 Gewicht Länge / Breite / Höhe... -
Page 7: Schaltplan
6. Schaltplan... -
Page 8: Ersatzteilliste
7. Ersatzteilliste Pos. HEYLO - Art.-Nr. Bezeichnung Griff 1761210 Gehäusedeckel 1761211 Gummileiste 1761212 Rahmen für Heizelement 1761213 PTC Heizelement 1761214 Temperaturbegrenzer 1761215 Ventilator 1761216 Gummipuffer f. Ventilator 1761217 Motor 1761218 Lüfterrad 1761219 Halterungsplatte f. Motor 1761220 h-Zähler (nur DE3XL PRO) 1761221 Halterung kW/h-Zähler 1761222... - Page 9 Type: DE3 XL,DE3XL Pro Dantherm GmbH, Oststrasse 148, 22844 Norderstedt, Germany, hereby declares that the design and construction of the equipment described in this document in the version provided by us comply with the health and safety requirements as defined in EC Directive 2006/42/EC.
- Page 10 Table of contents 1. General aspects ........................11 2. Starting up ..........................11 3. Installation guidelines ......................12 4. Technical data ........................13 5. Fault finding and correction ....................13 6. Wiring diagram ........................14 7. List of spare parts ........................15...
-
Page 11: General Aspects
1. General aspects ATTENTION: Read carefully before starting up ! Please observe the notes in the operating instructions carefully. In case of non-observation, the warranty claims will become void. The manufacturer shall not be liable for any damage and/or consequential damage resulting. The electrical heaters of the DE series are light-weight warm air heaters easy-to-transport. -
Page 12: Installation Guidelines
3. Installation guidelines 1. Installation site The units must not be operated at locations, in which combustible gas, air or dust-air mixtures occur (such as petrol stations, paint shops, etcetera), nor where they can draw in inflammable small parts which are ignited by the heating coil and can be blown out glowing (such as straw, paper, sawdust, etcetera). -
Page 13: Technical Data
4. Technical data Total output 3000 Heat output (level 1 / level 2) 1,500 / 3,000 Motor output deg. Control possibility 5 - 40 Electric Connection V/Hz 230/50 Fuse protection of the house installation Electricity (ventilate / level 1 / level 2) 6.8 / 13.5 Air volume m³/h... -
Page 14: Wiring Diagram
6. Wiring diagram... -
Page 15: List Of Spare Parts
7. List of spare parts Item HEYLO - Art. No. Description Handle 1761210 Housing cover 1761211 Rubber strip 1761212 Frame for heating element 1761213 PTC heating element 1761214 Temperature limiter 1761215 Ventilator 1761216 Rubber pad for ventilator 1761217 Motor 1761218 Fan wheel 1761219 Securing plate for motor... - Page 16 Kontakdaten/Contactdetails: Dantherm GmbH Oststraße 148 22844 Norderstedt www.danthermgroup.com...
