ARTILLERY

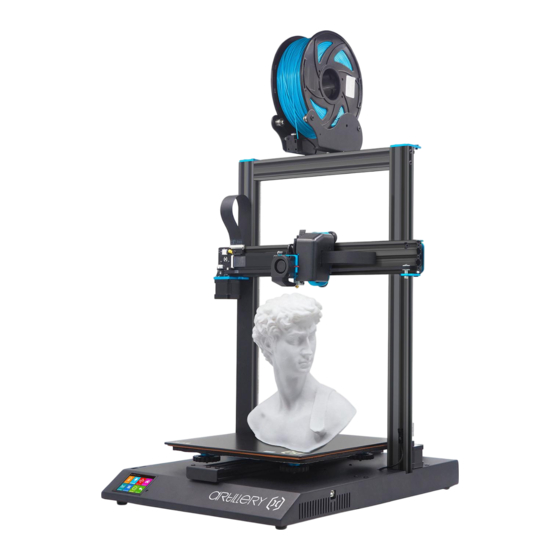

SIDEWINDER X1
Installation Manual
ARTILLERY 3D PRINTER

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SIDEWINDER X1 and is the answer not in the manual?

Questions and answers

Related Manuals for Artillery SIDEWINDER X1

Summary of Contents for Artillery SIDEWINDER X1

  • Page 1 ARTILLERY SIDEWINDER X1 Installation Manual ARTILLERY 3D PRINTER...

  • Page 2: Read Me First

    READ THIS MANUAL COMPLETELY BEFORE ASSEMBLING AND POWERING UP YOUR PRINTER! Hazards and Warnings The Artillery Sidewinder X1 3D printer has motorized and heated parts. When the printer is in operation, always be aware of possible hazards. Electric Shock Hazard Never open the electronics bay of the printer while the printer is powered on.

  • Page 3: Table Of Contents

    Table of Contents Read me first Table of Contents Letter from Artillery Contents of packaging Assembly Adjustment Tips Slicer Preparation...

  • Page 4: Letter From Artillery

    Letter from Artillery Dear Customer, Thank you for choosing Artillery Sidewinder X1 3D printer. This guide will step you through the assembly and the first run of the printer. If you have any problems during assembly, please contact our customer service or visit our official Facebook group at: https://www.facebook.com/groups/artilleryswx1/...

  • Page 5: Contents Of Packaging

    List 1 - Main Modules List 2 – Tools & Spares...

  • Page 6: Assembly

    Step 1 Fix the XZ gantry to the base with 4pcs of M5x40 screws as shown in the picture below. M5x45 (4pcs) Step 2 Fix the spool holder to the top of the printer with M5x8 (4pcs) to the T-nuts in top beam slots on the back, adjust the width to fit the size of your filament spool.
  • Page 7 Step 3 Connect the filament runout sensor as shown in pictures below: Step 4 Connect the Z endstop to the cable.
  • Page 8 Step 5 Connect the Z Stepper Motors as shown in the pictures below: Step 6 Connect the X carriage and filament runout sensor as shown in picture to the base. Caution: Please handle the flexible flat cable (FFC) with care, make sure it goes straight in when plugging them in, and make sure they’re sitting flush inside the connectors.

  • Page 9: Adjustment

    Step 7 Connect the filament runout sensor as shown in pictures below: Step 8 Adjust the tension of all the wheels on the machine. Try to turn the wheels without forcing them. If the wheel turns freely or without much effort, then it is too loose.
  • Page 10 Step 9 Now you can connect your power and turn on the machine. On the touch screen, go to Tools -> Heat to pre-heat the nozzle and bed. Wait till both heated up to target temperature and wait for 1 minute to allow all components to equalize in temperature, then go to Tools ->...

  • Page 11: Tips

    Reset Button With this reset button, it will reset the machine and WILL NOT BE ABLE to resume printing afterward, so be careful not to press it accidentally. Tips During printing, the LED near the nozzle shows the current printing status: - gradually change from blue to violet as the heated bed gets to target temperature.

  • Page 12: Slicer Preparation

    Slicer Preparation - Step 1 This printer works with most slicing / printing software like Repetier- Host, Cura, Simplify3D etc. But we will go in details for Repetier-Host and tell you how to set it up so that you can make your first print. First, install the Repetier-Host software comes on the USB stick or you can download a copy from http://www.repetier.com.
  • Page 13 Slicer Preparation - Step 2 Click on Printer Settings button on the top right corner to set up your printer first. In Printer Settings windows, go to Printer tab, and configure the printer as shown in below:...
  • Page 14 Slicer Preparation - Step 3 Go to Printer Shape tab, configure with the following parameters: X Max: 300; Y Max: 300; Print Area Wdith/Depth: 300; Print Area Height: 400...
  • Page 15 Slicer Preparation - Step 4 Click on OK to close the Printer Settings window, then go to Slicer tab on the right, choose Slic3r as Slicer and click on Configuration button.
  • Page 16 Slicer Preparation - Step 5 If it’s your first time installing Repetier-Host, you may see the “Welcome to the Slic3r Configuration Wizard” window, please follow the steps below to set it up. Firmware Type - RepRap (Marlin/Sprinter) Bed Size - Shape: Rectangular; x: 300; y: 300 Nozzle diameter - 0.4 Filament Diameter - 1.75 Temperature - according to your filament, usually 220 for PLA is fine...
  • Page 17 Slicer Preparation - Step 6 In Slic3r window, go to File -> Load Config Bundle... and load the config file supplied on the USB stick comes with the machine.
  • Page 18 Slicer Preparation - Step 7 When load finished, you will see the screen below, you can now close this window.
  • Page 19 Slicer Preparation - Step 8 Choose the desired settings when slicing. You may need to tweak the settings according to the filaments of your choice.
  • Page 20 请先 读我 安装及使用本机前，请先详阅本手册 危险和警告 此 Artrillery 响尾蛇 3D 打印机电动及加热部件。打印机运行时，请始终 注意可能存在的危险。 触电危险 打印机电源打开时，切勿打开打印机的机箱。在打开机箱检修前，请务 必关闭打印机电源并拔下电源线。 灼伤危险 在喷嘴、加热块、热床还没完全冷却前，千万不要直接触摸。此些部件 可能需要20分钟以上才能完全冷却。同时，不要触摸刚挤出的耗材，未 冷却的塑料有可能粘住皮肤导致灼伤。 失火危险 在开启或运行时，切勿在打印机上或附近放置易燃材料或液体。液体丙 酮及挥发气体极易燃烧。 夹伤危险 打印机运行时，请小心不要将手指放在活动部件上，包括皮带，皮带 轮，齿轮，滚轮或螺杆。 静电 在接触打印机之前，请务必将自己接地，尤其是电子设备。静电可能会 损坏电子元件。要自己接地，请触摸接地源。 年龄警告 对于18岁以下的用户，建议成人进行监督。小心小零件对儿童有窒息危 险。...
  • Page 21 目 录 请先读我 目录 Artillery的信 包装内容 组装 调整 提示 切片软件准备...
  • Page 22 Ar ti l l er y的 信 亲爱的顾客， 感谢您选择 Artillery 响尾蛇 3D 打印机。 本手册将一步一步带领您从组装到第一次使用此打印机进行打印。如果 您在组装的时候遇到了什么问题，请跟我们的售后团队联系，请电邮至 support@artillery3d.com 或到我们的官方 Facebook 专页 https://www.facebook.com/groups/artilleryswx1/ 详细的保修政策，请参阅 https://desk.zoho.com/portal/evnovo/kb/articles/evnovo-limited- warranty (英文) 同时，您亦可到我们的售后系统提交售后要求 https://desk.zoho.com/portal/evnovo/newticket 我司 Facebook 专页 https://www.facebook.com/artillery3d 深圳市云图创智科技有限公司 最后更新日期：2020年08月17日 本手册内容更新截止至印刷当日， 如有更新改动，请参考最新的电子版本。...
  • Page 23 清 单 1 – 主 要 部 件 清 单 2 – 工 具 与 备 用 件...
  • Page 24 第一 步 使用4组M5x40螺丝及弹簧垫片，把XZ轴框架固定到底座上 M5x45 (4pcs) 第二 步 使用物料包内的M5x8螺丝把料架固定到顶部型材内的T型螺母，并根据 所使用耗材的宽度调整距离。请注意，断料感应器应朝前方。...
  • Page 25 第 三步 按图所示接上断料感应器的端子 第 四步 接上Z轴限位器的端子...
  • Page 26 第五 步 接上两边Z轴电机端子 第六 步 按图所示分别接上20针及30针排线。 注意：排线针脚容易损坏，接插 时必须对准垂直插入，并确定完全到底。...
  • Page 27 第 七步 接上30针排线 第 八步 由于运输可能导致轮子松动，请细心检查，有需要时可使用附上之扳手 调整偏心螺母，直至轮子紧贴在型材上...
  • Page 28 第 九步 现在您可以链接并打开电源，启动机器。在触屏上，转到 TOOLS -> HEAT 以预加热喷嘴和热床。当喷嘴和热床达到目标温度时，请等候 1 分钟以使所有组件温度均衡，然后转到 TOOLS -> LEVEL。 从触屏上把喷嘴移动到四个角落，通过转动热床底下的旋钮调节高度。 在喷嘴和热床之间放置一张 A4 纸，然后一边调整高度同时滑动纸张， 调整高度，直至纸张能在之间滑动，并同时感觉到轻微的压力。 由于调整一个角落的时候会同时影响其余的角落，所以您可能需要重复 多次执行相同的过程以达致最佳效果。...
  • Page 29 重 启键 此重启键会同时重启主板及 TFT 触屏主板，重启后将不能续打，请小心 使用。 提 示 在打印的过程中，喷嘴附近的 LED 灯会显示当前的打印状态： - 随着热床加热达到目标温度，逐渐从蓝色变为紫色 - 随着喷嘴温度达到目标温度，逐渐从紫色变为红色 - 变为白色以照亮工作面 - 打印完毕后变为绿色 此外，您可以通过 TFT 触摸屏更改 LED 颜色或将其关闭。...
  • Page 30 切片 软件 准备 - 第一步 此打印机能配合大多数切片/打印软件使用，如 Repetier-Host, Cura, Simplify3D 等。本手册将教导您怎么配置 Repetier-Host 以便进行首次 打印。 首先，安装在 U 盘上的 Repetier-Host 软件，同时您亦可到其官网下载： http://www.repetier.com 在安装过程中，在选择组件步骤中取消选中 Repetier-Server，除非您 清楚知道这是什么功能并确定需要使用）。 安装完成后并首次启动软件，您应该看到以下窗口：...
  • Page 31 切片 软 件 准备 - 第二 步 单击右上角的 打印机设置 按钮，并设置打印机参数。 在打印机设置窗口中， 转到打印机选项卡， 然后如下图所示配置打印机：...
  • Page 32 切片 软件 准备 - 第三步 转到 打印机形状 选项卡，使用以下参数进行配置： X 最大 : 300; Y 最大 : 300; 打印区域宽度 / 长度 : 300; 打印区域高度 : 400...
  • Page 33 切片 软 件 准备 - 第四 步 单击 确定 按钮关闭打印机设置窗口， 然后转到右侧的 切片软件 选项卡， 选择 Slic3r 作为切片软件，并点击配置。...
  • Page 34 切片 软件 准备 - 第五步 如果这是您第一次安装 Repetier-Host 软件，您可能会看到 Welcome to the Slic3r Configuration Wizard 窗口，请按照以下参数配置： Firmware Type - RepRap (Marlin/Sprinter) Bed Size - Shape: Rectangular; x: 300; y: 300 Nozzle diameter - 0.4 Filament Diameter - 1.75 Temperature - 根据您准备使用的打印耗材设置，PLA 一般设置为 220 Bed Temperature - PLA 设置为...
  • Page 35 切片 软 件 准备 - 第六 步 在 Slic3r 窗口中，转到 File -> Load Config Bundle... 并加载随机 U 盘 上的配置文件。...
  • Page 36 切片 软件 准备 - 第七步 加载完成后，您将看到下面的画面，您现在可以关闭此窗口。...
  • Page 37 切片 软 件 准备 - 第八 步 切片时，选择所需的设置。您可能需要根据实际情况对配置进行微调。...

  • Page 38: Lese Mich Zuerst

    Lese mich zuerst LESEN SIE DIESE ANLEITUNG VOLLSTÄNDIG, BEVOR SIE DEN DRUCKER ZUSAMMENBAUEN UND EINSCHALTEN! Gefahren und Warnungen Der Artillery-Sidewinder-X1-3D-Drucker verfügt über motorisierte und beheizte Teile. Achten Sie beim Betrieb des Druckers immer auf mögliche Gefahren. Stromschlaggefahr Öffnen Sie niemals den Elektronikschacht des Druckers, während der Drucker eingeschaltet ist.

  • Page 39: Inhaltsverzeichnis

    Inhaltsverzeichnis Lese mich zuerst Inhaltsverzeichnis Brief der Artillery Verpackungsinhalt Versammlung Einstellung Tipps Slicer Vorbereitung...

  • Page 40: Brief Der Artillery

    Brief der Artillery Sehr geehrter Kunde, Vielen Dank, dass Sie sich für den Artillery Sidewinder X1 3D-Drucker entschieden haben. Diese Anleitung führt Sie durch die Montage und den ersten Durchlauf des Druckers. Wenn Sie Probleme bei der Montage haben, wenden...

  • Page 41: Verpackungsinhalt

    Liste 1 – Hauptmodule Liste 2 - Werkzeuge und Ersatzteile...

  • Page 42: Versammlung

    Schritt 1 Befestigen Sie das XZ-Portal mit 4 Stück M5x40-Schrauben am Sockel (siehe Abbildung unten). M5x45 (4pcs) Schritt 2 Befestigen Sie den Spulenhalter mit M5x8 (4 Stück) an der Oberseite des Druckers an den T-Muttern in den oberen Balkenschlitzen auf der Rückseite.
  • Page 43 Schritt 3 Schließen Sie den Glühfadensensor wie in den folgenden Abbildungen gezeigt an: Schritt 4 Schließen Sie den Z-Endanschlag an das Kabel an.
  • Page 44 Schritt 5 Schließen Sie die Z-Schrittmotoren wie in den folgenden Abbildungen gezeigt an: Schritt 6 Schließen Sie den X-Schlitten und den Glühfadensensor wie in der Abbildung gezeigt an die Basis an. Achtung: Gehen Sie vorsichtig mit dem flexiblen Flachkabel (FFC) um, achten Sie darauf, dass es beim Einstecken gerade einrastet und dass es bündig in den Steckverbindern sitzt.

  • Page 45: Einstellung

    Schritt 7 Verbinden Sie den FFC mit der Karte auf dem X-Portal. Schritt 8 Passen Sie die Spannung aller Räder an der Maschine an. Versuchen Sie, die Räder zu drehen, ohne sie zu zwingen. Wenn sich das Rad frei oder ohne großen Kraftaufwand dreht, ist es zu locker. Drehen Sie zum Festziehen der Räder die Exzentermuttern leicht, bis das Rad fest am Rahmen anliegt.
  • Page 46 Schritt 9 Jetzt können Sie die Stromversorgung herstellen und die Maschine einschalten. Gehen Sie auf dem Touchscreen zu Tools -> Heat, um die Düse und das Bett vorzuwärmen. Warten Sie, bis sich beide auf eine beständige Temperatur erwärmt haben. Gehen Sie zu Tools -> Level: Bewegen Sie die Düse in alle vier Ecken und stellen Sie die Höhe ein, indem Sie den Knopf unter dem Bett drehen.

  • Page 47: Tipps

    Reset-Knopf Mit dieser Reset-Taste wird das Gerät zurückgesetzt und der Druckvorgang KANN NICHT fortgesetzt werden. Achten Sie daher darauf, dass Sie nicht versehentlich darauf drücken. Tipps Während des Druckvorgangs zeigt die LED neben der Düse den aktuellen Druckstatus an: - allmählich von blau nach violett wechseln, wenn das erwärmte Bett die Zieltemperatur erreicht.

  • Page 48: Slicer Vorbereitung

    Slicer Vorbereitung - Schritt 1 Dieser Drucker funktioniert mit den meisten Slicing / Printing- Programmen wie Repetier-Host, Cura, Simplify3D usw. Wir gehen jedoch auf Repetier-Host ein und erklären Ihnen, wie Sie ihn einrichten müssen, damit Sie Ihren ersten Druck durchführen können. Deaktivieren Sie während des Installationsvorgangs Repetier-Server im Schritt Komponenten auswählen (sofern Sie nicht wissen, was es ist und was es benötigt).
  • Page 49 Slicer Vorbereitung - Schritt 2 Klicken Sie oben rechts auf die Schaltfläche Druckereinstellungen, um zuerst Ihren Drucker einzurichten. Wechseln Sie im Fenster "Druckereinstellungen" zur Registerkarte "Drucker" und konfigurieren Sie den Drucker wie folgt:...
  • Page 50 Slicer Vorbereitung - Schritt 3 Gehen Sie zur Registerkarte Druckerform und konfigurieren Sie mit den folgenden Parametern: X Max: 300; Y Max: 300; Breite/Tiefe Druckbereich: 300; Höhe Druckbereich: 400...
  • Page 51 Slicer Vorbereitung - Schritt 4 Klicken Sie auf OK, um das Fenster Druckereinstellungen zu schließen. Gehen Sie dann zur Registerkarte Slicer auf der rechten Seite, wählen Sie Slic3r als Slicer und klicken Sie auf die Schaltfläche Konfiguration.
  • Page 52 Slicer Vorbereitung - Schritt 5 Wenn Sie Repetier-Host zum ersten Mal installieren, wird möglicherweise das Fenster “Welcome to the Slic3r Configuration Wizard” angezeigt. Befolgen Sie zum Einrichten die nachstehenden Schritte. Firmware Type - RepRap (Marlin/Sprinter) Bed Size - Shape: Rectangular; x: 300; y: 300 Nozzle diameter - 0.4 Filament Diameter - 1.75 Temperature - Je nach Filament sind normalerweise 220 für PLA...
  • Page 53 Slicer Vorbereitung - Schritt 6 Gehen Sie im Slic3r-Fenster zu File -> Load Config Bundle... und laden Sie die Konfigurationsdatei, die auf dem mit dem Computer gelieferten USB-Stick enthalten ist.
  • Page 54 Slicer Vorbereitung - Schritt 7 Wenn der Ladevorgang abgeschlossen ist, wird der folgende Bildschirm angezeigt. Sie können dieses Fenster jetzt schließen.
  • Page 55 Slicer Vorbereitung - Schritt 8 Wählen Sie beim Schneiden die gewünschten Einstellungen. Möglicherweise müssen Sie die Einstellungen an die Filamente Ihrer Wahl anpassen.

  • Page 56: Léeme Primero

    ¡LEA ESTE MANUAL COMPLETAMENTE ANTES DE MONTAR Y ENCENDER SU IMPRESORA! Peligros y advertencias La impresora 3D Artillery Sidewinder X1 tiene piezas motorizadas y calentadas. Cuando la impresora está en funcionamiento, tenga siempre en cuenta los posibles peligros. Peligro de descarga eléctrica Nunca abra el compartimento electrónico de la impresora mientras la...

  • Page 57: Tabla De Contenido

    Tabla de contenido Léeme primero Tabla de contenido Carta de Artillery Contenido del embalaje Asamblea Ajustamiento Consejos Preparación de Slicer...

  • Page 58: Carta De Artillery

    Carta de Artillery Estimado cliente, Gracias por elegir la impresora 3D Artillery Sidewinder X1. Esta guía lo guiará a través del ensamblaje y la primera ejecución de la impresora. Si tiene algún problema durante el montaje, comuníquese con nuestro servicio al cliente o visite nuestro grupo oficial de Facebook en: https://www.facebook.com/groups/artilleryswx1/...
  • Page 59 Lista 1 - Módulos principals Lista 2 - Herramientas y repuestos...
  • Page 60 Paso 1 Fije el pórtico XZ a la base con 4 piezas de tornillos M5x40 como se muestra en la imagen a continuación. M5x45 (4pcs) Paso 2 Fije el soporte del carrete a la parte superior de la impresora con M5x8 (4 piezas) a las tuercas en T en las ranuras de la viga superior en la parte posterior, ajuste el ancho para que se ajuste al tamaño de su carrete de filamento.
  • Page 61 Paso 3 Conecte el sensor de agotamiento de filamento como se muestra en las imágenes a continuación: Paso 4 Conecte el tope final Z al cable.
  • Page 62 Paso 5 Conecte los motores paso a paso Z como se muestra en las imágenes a continuación: Paso 6 Conecte el carro X y el sensor de desviación del filamento como se muestra en la imagen a la base. Precaución: manipule el cable plano flexible (FFC) con cuidado, asegúrese de que quede recto al enchufarlos y asegúrese de que estén colocados al ras dentro de los conectores.

  • Page 63: Ajustamiento

    Paso 7 Conecte el sensor de agotamiento de filamento como se muestra en las imágenes a continuación: Paso 8 Ajuste la tensión de todas las ruedas en la máquina. Intenta girar las ruedas sin forzarlas. Si la rueda gira libremente o sin mucho esfuerzo, entonces está...
  • Page 64 Paso 9 Ahora puede conectar su alimentación y encender la máquina. En la pantalla táctil, vaya a Tools -> Heat para precalentar la boquilla y la cama. Espere hasta que ambos se hayan calentado a la temperatura deseada y espere 1 minuto para permitir que todos los componentes se igualen en temperatura, luego vaya a Tools ->...

  • Page 65: Consejos

    Botón de reinicio Con este botón de reinicio, reiniciará la máquina y NO PUEDE reanudar la impresión después, así que tenga cuidado de no presionarlo accidentalmente. Consejos Durante la impresión, el LED cerca de la boquilla muestra el estado actual de impresión: - cambie gradualmente de azul a violeta a medida que el lecho calentado alcance la temperatura deseada.

  • Page 66: Preparación De Slicer

    Preparación de Slicer - Paso 1 Esta impresora funciona con la mayoría de los programas de corte / impresión como Repetier-Host, Cura, Simplify3D, etc. Pero detallaremos Repetier-Host y le diremos cómo configurarlo para que pueda hacer su primera impresión. Primero, instale el software Repetier-Host que viene en la memoria USB o puede descargar una copia desde http:// www.repetier.com.
  • Page 67 Preparación de Slicer - Paso 2 Haga clic en el botón Configurar Impresora en la esquina superior derecha para configurar su impresora primero. En las ventanas de Impresora Ajustes, v:...
  • Page 68 Preparación de Slicer - Paso 3 Vaya a la pestaña "Dimensiones Impres" , configure con los siguientes parámetros: X Max: 300; Y Max: 300; Anchura/Profundidad area de impresión: 300; Altura area de impresión: 400...
  • Page 69 Preparación de Slicer - Paso 4 Haga clic en Aceptar para cerrar la ventana "Impresora Ajustes" , luego vaya a la pestaña "Slicer" a la derecha, elija "Slic3r" como "Slicer" y haga clic en el botón "Configuration" .
  • Page 70 Preparación de Slicer - Paso 5 Si es la primera vez que instala Repetier-Host, puede ver la ventana “Welcome to the Slic3r Configuration Wizard”, siga los pasos a continuación para configurarlo. Firmware Type - RepRap (Marlin/Sprinter) Bed Size - Shape: Rectangular; x: 300; y: 300 Nozzle diameter - 0.4 Filament Diameter - 1.75 Temperature - según su filamento, generalmente 220 para PLA está...
  • Page 71 Preparación de Slicer - Paso 6 En la ventana Slic3r, vaya a "File" -> "Load Config Bundle..." y cargue el archivo de configuración suministrado en la memoria USB que viene con la máquina.
  • Page 72 Preparación de Slicer - Paso 7 Cuando finalice la carga, verá la pantalla a continuación, ahora puede cerrar esta ventana.
  • Page 73 Preparación de Slicer - Paso 8 Elija la configuración deseada al cortar. Es posible que deba ajustar la configuración de acuerdo con los filamentos de su elección.
  • Page 74 Lisez-moi d'abord LISEZ CE MANUEL COMPLÈTEMENT AVANT D'ASSEMBLER ET D'ALIMENTER VOTRE IMPRIMANTE! Dangers et avertissements L’imprimante 3D Artillery Sidewinder X1 comprend des pièces motorisées et chauffées. Lorsque l’imprimante est en marche, soyez toujours conscient des dangers possibles. Risque de choc électrique N'ouvrez jamais la baie électronique de l'imprimante tant qu'elle est...
  • Page 75 Table des matières Lisez-moi d’abord Table des matières Lettre de Artillery Contenu de l’emballage Assemblée Adjustement Conseils Préparation de la trancheur...

  • Page 76: Lettre De Artillery

    Letter from Artillery Cher client, Merci d’avoir choisi l’imprimante 3D Artillery Sidewinder X1. Ce guide vous guidera à travers l’assemblage et la première utilisation de l’imprimante. Si vous rencontrez des problèmes lors de l’assemblage, veuillez contacter notre service clientèle ou visiter notre groupe Facebook officiel à...

  • Page 77: Contenu De L'emballage

    Liste 1 – Modules principaux Liste 2 - Outils et pièces de rechange...

  • Page 78: Assemblée

    Étape 1 Fixez le portique XZ à la base avec 4 pièces de vis M5x40 comme indiqué dans l’image ci-dessous. M5x45 (4pcs) Étape 2 Fixez le support de bobine sur le dessus de l’imprimante avec M5x8 (4 pièces) aux écrous en T dans les fentes du faisceau supérieur à l’arrière, ajustez la largeur en fonction de la taille de votre bobine de filament.
  • Page 79 Étape 3 Connectez le capteur de voile de filament comme indiqué sur les images ci-dessous: Étape 4 Connectez la butée Z au câble.
  • Page 80 Étape 5 Connectez les moteurs pas à pas Z comme indiqué dans les images ci-dessous: Étape 6 Connectez le chariot X et le capteur de faux-rond de filament comme indiqué sur l’image à la base. Attention: veuillez manipuler le câble plat flexible (FFC) avec précaution, assurez-vous qu’il va bien droit lorsque vous le branchez, et assurez-vous qu’ils sont alignés à...

  • Page 81: Adjustement

    Étape 7 Connectez le capteur de voile de filament comme indiqué sur les images ci-dessous: Étape 8 Réglez la tension de toutes les roues de la machine. Essayez de faire tourner les roues sans les forcer. Si la roue tourne librement ou sans effort, c’est qu’elle est trop lâche.
  • Page 82 Étape 9 Maintenant, vous pouvez connecter votre pouvoir et allumer la machine. Sur l'écran tactile, sélectionnez Outils -> Chaleur pour préchauffer la buse et le lit. Attendez que les deux chauffent à la température cible et attendez 1 minute pour permettre à tous les composants d’équilibrer la température, puis allez à...

  • Page 83: Conseils

    Bouton de réinitialisation Avec ce bouton de réinitialisation, la machine sera réinitialisée et NE PEUT PAS reprendre l’impression par la suite. Veillez donc à ne pas appuyer accidentellement dessus. Conseils Pendant l’impression, le voyant situé près de la buse indique l’état actuel de l’impression: - change progressivement du bleu au violet au fur et à...

  • Page 84: Préparation De La Trancheur

    Préparation de la Trancheur - Étape 1 Cette imprimante fonctionne avec la plupart des logiciels de découpage / impression tels que Repetier-Host, Cura, Simplify3D, etc. Mais nous détaillerons cette option et vous expliquerons comment la configurer pour que vous puissiez effectuer votre première impression. Tout d’abord, installez le logiciel Repetier-Host fourni sur la clé...
  • Page 85 Préparation de la Trancheur - Étape 2 Cliquez sur le bouton "Réglages imprimante" dans le coin supérieur droit pour configurer votre imprimante. Dans les fenêtres "Paramètres imprimante", accédez à l'onglet "Imprimante" et configurez l'imprimante comme indiqué ci-dessous:...
  • Page 86 Préparation de la Trancheur - Étape 3 Allez dans l’onglet “Format imprimante”, configurez-le avec les paramètres suivants: X Max: 300; Y Max: 300; Larg./Prof. zone d'impression: 300; Haut zone d'impression: 400...
  • Page 87 Préparation de la Trancheur - Étape 4 Cliquez sur OK pour fermer la fenêtre "Réglages imprimante“, puis allez à l'onglet "Trancheur" sur la droite, choisissez "Slic3r" en tant que "Trancheur" et cliquez sur le bouton Configuration.
  • Page 88 Préparation de la Trancheur - Étape 5 Si vous installez Repetier-Host pour la première fois, la fenêtre “Welcome to the Slic3r Configuration Wizard” peut s’afficher. Veuillez suivre les étapes ci-dessous pour le configurer. Firmware Type - RepRap (Marlin/Sprinter) Bed Size - Shape: Rectangular; x: 300; y: 300 Nozzle diameter - 0.4 Filament Diameter - 1.75 Temperature - selon votre filament, généralement 220 pour le PLA,...
  • Page 89 Préparation de la Trancheur - Étape 6 Dans la fenêtre Slic3r, allez dans "File" -> "Load Config Bundle..." et chargez le fichier de configuration fourni sur la clé USB fournie avec la machine.
  • Page 90 Préparation de la Trancheur - Étape 7 Lorsque le chargement est terminé, vous verrez l'écran ci-dessous, vous pouvez maintenant fermer cette fenêtre.
  • Page 91 Préparation de la Trancheur - Étape 8 Choisissez les paramètres souhaités lors de la découpe. Vous devrez peut-être modifier les paramètres en fonction des filaments de votre choix.
  • Page 92 LEGGERE COMPLETAMENTE QUESTO MANUALE PRIMA DI ASSEMBLARE E ACCENDERE LA STAMPANTE! Pericoli e avvertenze La stampante 3D Sidewinder X1 di Artillery ha parti motorizzate e riscaldate. Quando la stampante è in funzione, prestare sempre attenzione ai possibili pericoli. Rischio di scosse elettriche Non aprire mai l'alloggiamento dell'elettronica della stampante mentre la stampante è...
  • Page 93 Sommario Leggimi prima Sommario Lettera di Artillery Contenuto della confezione Montaggio Registrazione Suggerimenti Slicer Preparazion...
  • Page 94 Lettera di Artillery Caro cliente, Grazie per aver scelto la stampante 3D Sidewinder X1 di artiglieria. Questa guida ti guiderà attraverso l’assemblaggio e la prima esecuzione della stampante. In caso di problemi durante il montaggio, si prega di contattare il nostro servizio clienti o visitare il nostro gruppo Facebook ufficiale all’indirizzo:...
  • Page 95 Elenco 1 - Moduli principali Elenco 2 - Strumenti e ricambi...
  • Page 96 Passaggio 1 Fissare il cavalletto XZ alla base con 4 pezzi di viti M5x40 come mostrato nell’immagine seguente. M5x45 (4pcs) Passaggio 2 Fissare il supporto della bobina alla parte superiore della stampante con M5x8 (4 pezzi) ai dadi a T nelle fessure della trave superiore sul retro, regolare la larghezza per adattarla alle dimensioni della bobina del filamento.
  • Page 97 Passaggio 3 Collegare il sensore di esaurimento del filamento come mostrato nelle immagini seguenti: Passaggio 4 Collegare il finecorsa Z al cavo.
  • Page 98 Passaggio 5 Collegare i motori passo-passo Z come mostrato nelle immagini seguenti: Passaggio 6 Collegare il carrello X e il sensore di esaurimento del filamento come mostrato nella figura alla base. Attenzione: maneggiare con cura il cavo flessibile piatto (FFC), assicurarsi che entri direttamente quando lo si collega e assicurarsi che siano allineati all’interno dei connettori.
  • Page 99 Passaggio 7 Collegare l’FFC alla scheda su X gantry. Passaggio 8 Regola la tensione di tutte le ruote della macchina. Prova a girare le ruote senza forzarle. Se la ruota gira liberamente o senza troppi sforzi, è troppo allentata. Per stringere le ruote, ruotare leggermente i dadi eccentrici fino a quando la ruota non aderisce perfettamente al telaio.
  • Page 100 Passaggio 5 Ora puoi collegare la tua alimentazione e accendere la macchina. Sul touchscreen, vai su “Tools” -> “Heat” per preriscaldare l’ugello e il letto. Attendere che entrambi si riscaldino fino alla temperatura target e attendere 1 minuto per consentire a tutti i componenti di uniformarsi in temperatura, quindi andare su “Tools”...
  • Page 101 Tasto reset Con questo pulsante di ripristino, ripristinerà la macchina e NON PUO 'riprendere a stampare successivamente, quindi fai attenzione a non premerlo accidentalmente. Suggerimenti Durante la stampa, il LED vicino all'ugello mostra lo stato di stampa corrente: - passare gradualmente dal blu al viola man mano che il letto riscaldato raggiunge la temperatura target.
  • Page 102 Slicer Preparazione - Passaggio 1 Questa stampante funziona con la maggior parte dei software di slicing / stampa come Repetier-Host, Cura, Simplify3D, ecc. Ma andremo nei dettagli per Repetier-Host e ti diremo come configurarlo in modo da poter effettuare la tua prima stampa. Innanzitutto, installare il software Repetier-Host sulla chiavetta USB oppure è...
  • Page 103 Slicer Preparazione - Passaggio 2 Fare clic sul pulsante "Impostazioni stampante" nell'angolo in alto a destra per configurare prima la stampante. Nelle finestre "Impostazioni stampante" , vai alla scheda "Stampante" e configura la stampante come mostrato di seguito:...
  • Page 104 Slicer Preparazione - Passaggio 3 Vai alla scheda "Opzioni piano di stampa", configura con i seguenti parametri: X Max: 300; Y Max: 300; Larghezza/Profondita area di stampa: 300; Altezza area di stampa: 400...
  • Page 105 Slicer Preparazione - Passaggio 4 Fare clic su OK per chiudere la finestra "Impostazioni stampante", quindi andare alla scheda Affettatrice a destra, selezionare Slic3r come Affettatrice e fare clic sul pulsante "Configurazione" .
  • Page 106 Slicer Preparazione - Passaggio 5 Se è la prima volta che installi Repetier-Host, potresti visualizzare la finestra "Welcome to the Slic3r Configuration Wizard" , segui i passaggi seguenti per configurarlo. Firmware Type - RepRap (Marlin/Sprinter) Bed Size - Shape: Rectangular; x: 300; y: 300 Nozzle diameter - 0.4 Filament Diameter - 1.75 Temperature - secondo il tuo filamento, di solito 220 per PLA vanno...
  • Page 107 Slicer Preparazione - Passaggio 6 Nella finestra di Slic3r, vai su File -> Load Config Bundle... e carica il file di configurazione fornito sulla chiavetta USB fornito con la macchina.
  • Page 108 Slicer Preparazione - Passaggio 7 Al termine del caricamento, verrà visualizzata la schermata seguente, ora è possibile chiudere questa finestra.
  • Page 109 Slicer Preparazione - Passaggio 8 Scegli le impostazioni desiderate durante il taglio. Potrebbe essere necessario modificare le impostazioni in base ai filamenti di propria scelta.
  • Page 110 РУКОВОДСТВО ПЕРЕД ПРОЧИТАЙТЕ СБОРКОЙ И ПИТАНИЕМ ПРИНТЕРА! Опасности и предупреждения Принтер Artillery Sidewinder X1 3D имеет моторизованные и нагреваемые детали. Когда принтер работает, всегда помните о возможных опасностях. Опасность поражения электрическим током Никогда не открывайте отсек электроники принтера, когда принтер включен. Перед снятием панели доступа всегда...
  • Page 111 Содержание Сначала прочитайте меня Содержание Письмо из Artillery Содержимое упаковки сборочный регулировка подсказки Подготовка слайсера...
  • Page 112 Письмо из артиллерии Artillery Уважаемый клиент, Благодарим Вас за выбор 3D-принтера Artillery Sidewinder X1. Это руководство проведет вас через сборку и первый запуск принтера. Если у вас возникли проблемы во время сборки, пожалуйста, свяжитесь с нашей службой поддержки или посетите...
  • Page 113 Список 1 - Основные модули Список 2 - Инструменты и запасные части...
  • Page 114 Шаг 1 Прикрепите портал XZ к основанию с помощью 4 винтов M5x40, как показано на рисунке ниже. M5x45 (4pcs) Шаг 2 Прикрепите держатель катушки к верхней части принтера с помощью M5x8 (4 шт.) К Т-образным гайкам в пазах верхней балки на задней панели, отрегулируйте ширину, чтобы она соответствовала...
  • Page 115 Шаг 3 Подсоедините датчик биения нити, как показано на рисунках ниже: Шаг 4 Подсоедините конец Z к кабелю.
  • Page 116 Шаг 5 Подключите Z Stepper Motors, как показано на рисунках ниже: Шаг 6 Подключите X каретку и датчик биения нити, как показано на рисунке, к основанию. Осторожно: пожалуйста, обращайтесь с гибким плоским кабелем (FFC) осторожно, убедитесь, что он вставляется прямо при подключении, и убедитесь, что он сидит заподлицо...
  • Page 117 Шаг 7 Подсоедините датчик биения нити, как показано на рисунках ниже: Шаг 8 Отрегулируйте натяжение всех колес на машине. Попробуйте повернуть колеса, не заставляя их. Если колесо вращается свободно или без особых усилий, оно слишком свободно. Чтобы затянуть колеса, слегка поверните эксцентриковые гайки, пока колесо...
  • Page 118 Шаг 9 Теперь вы можете подключить питание и включить машину. На сенсорном экране перейдите в Tools -> Heat, чтобы предварительно нагреть насадку и кровать. Дождитесь, пока оба нагреются до заданной температуры, и подождите 1 минуту, чтобы все компоненты выровнялись по температуре, затем перейдите...
  • Page 119 Кнопка сброса Эта кнопка сброса сбрасывает аппарат и НЕ МОЖЕТ возобновить печать после этого, поэтому будьте осторожны, чтобы случайно не нажать на нее. подсказки Во время печати светодиод возле сопла показывает текущее состояние печати: - постепенно переходить от синего к фиолетовому, когда нагретая кровать...
  • Page 120 Подготовка слайсера - Шаг 1 Этот принтер работает с большинством программ для нарезки / печати, таких как Repetier-Host, Cura, Simplify3D и т. Д. Но мы подробно расскажем о Repetier-Host и расскажем, как его настроить, чтобы вы могли сделать свою первую печать. Во- первых, установка...
  • Page 121 Подготовка слайсера - Шаг 2 Нажмите кнопку «Настройки принтера» в правом верхнем углу, чтобы сначала настроить принтер. В окнах «Настройки принтера» перейдите на вкладку «Принтер» и настройте принтер, как показано ниже:...
  • Page 122 Подготовка слайсера - Шаг 3 Перейдите на вкладку «Размеры», настройте следующие параметры: Макс X: 300; Макс Y: 300; Ширина/Глубина области печати: 300; Высота области печати: 400...
  • Page 123 Подготовка слайсера - Шаг 4 Нажмите OK, чтобы закрыть окно «Настройки принтера», затем перейдите на вкладку Slicer справа, выберите Slic3r в качестве Slicer и нажмите кнопку Конфигурация.
  • Page 124 Подготовка слайсера - Шаг 5 Если вы впервые устанавливаете Repetier-Host, вы можете увидеть окно «Welcome to the Slic3r Configuration Wizard», выполните следующие действия, чтобы настроить его. Firmware Type - RepRap (Marlin/Sprinter) Bed Size - Shape: Rectangular; x: 300; y: 300 Nozzle diameter - 0.4 Filament Diameter - 1.75 Temperature - согласно...
  • Page 125 Подготовка слайсера - Шаг 6 В окне Slic3r перейдите в File -> Load Config Bundle ... и загрузите файл конфигурации, поставляемый с USB-накопителя, который входит в комплект поставки устройства.
  • Page 126 Подготовка слайсера - Шаг 7 Когда загрузка закончится, вы увидите экран ниже, теперь вы можете закрыть это окно.
  • Page 127 Подготовка слайсера - Шаг 8 Выберите нужные настройки при нарезке. Возможно, вам придется настроить параметры в соответствии с выбранными вами нитями.
  • Page 128 Shenzhen Yuntu Chuangzhi Technology Co., Ltd. Address: Rm 302, Bldg C, Hepinggang Hi-Tech Industrial Park, No. 48, Fengmen Road, Gangtou Community, Longtian District, Shenzhen, China Email: ytcz@artillery3d.com Website: www.artillery3d.com ver: 20200729...
