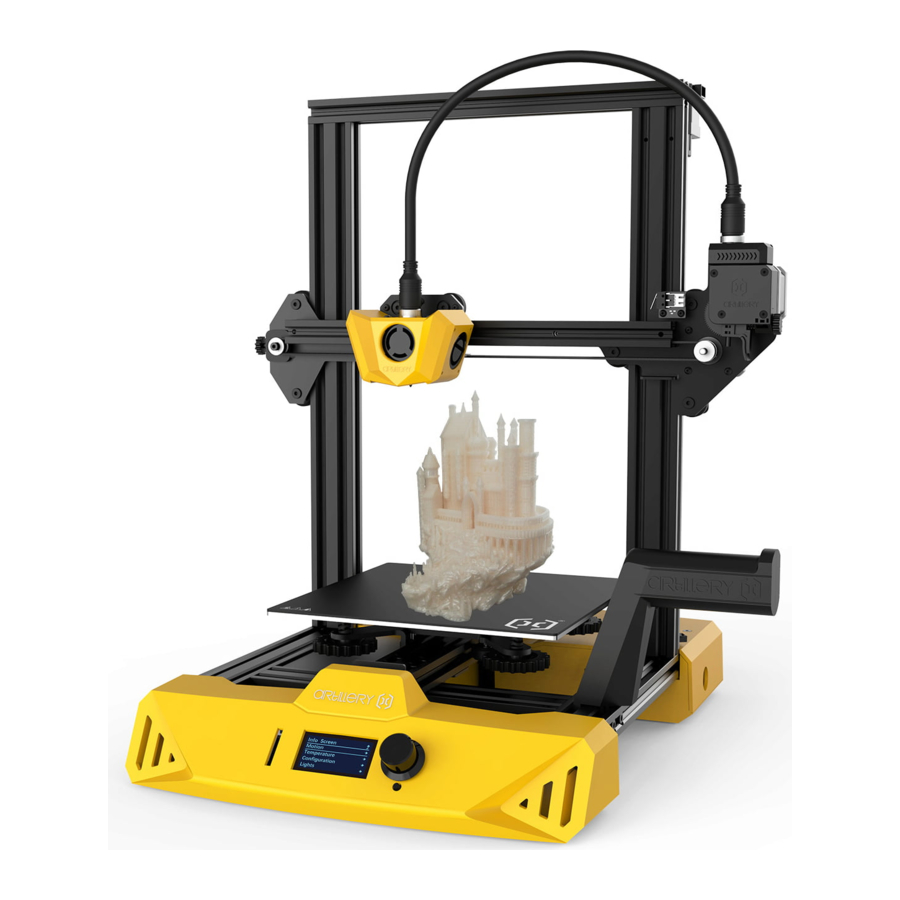

ARTILLERY
HORNET
Installation Manual
ARTILLERY 3D PRINTER

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the HORNET and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Artillery HORNET

Summary of Contents for Artillery HORNET

  • Page 1 ARTILLERY HORNET Installation Manual ARTILLERY 3D PRINTER...

  • Page 2: Table Of Contents

    TABLE OF CONTENTS Table of Contents Read me first Legal Letter from Artillery Accessory checklist Assembly Leveling the build plate Preparing slicing program Specifications Contact - 2 -...

  • Page 3: Read Me First

    READ ME FIRST READ THIS MANUAL COMPLETELY BEFORE ASSEMBLING AND POWERING UP YOUR PRINTER! HAZARDS AND WARNINGS The Artillery Hornet 3D printer has motorized and heated parts. When the printer is in operation, always be aware of possible hazards. ELECTRIC SHOCK HAZARD Never open the electronics bay of the printer while the printer is powered on.

  • Page 4: Legal

    LEGAL PRODUCT WARRANTY The Artillery Hornet 3D Printer is covered by a limited warranty. For terms and conditions, see https://desk.zoho.com/portal/evnovo/ en/kb/articles/evnovo-limited-warranty OVERALL PROVISIONS All information in this user manual (“Manual”) is subject to change at any time without notice and is provided for convenience purposes only.
  • Page 5 In connection with your use of this Manual, Artillery shall not be liable to you for any damages whatsoever, be they direct, economic, commercial, special, consequential, incidental, exemplary, or indirect damages,...

  • Page 6: Letter From Artillery

    LETTER FROM ARTILLERY Dear Customer, Thank you for choosing Artillery Hornet 3D printer. This guide will step you through the assembly and the first run of the printer. If you have any problems during assembly, please contact our customer service or visit our official Facebook group at: https://www.facebook.com/groups/artilleryhornet/...

  • Page 7: Accessory Checklist

    ACCESSORY CHECKLIST - 7 -...

  • Page 8: Assembly

    ASSEMBLY STEP 1 Align the XZ gantry to the notch on the base, then fix the gantry to the base with the 4pcs of M5x25 pre-installed on the base. STEP 2 Slide the spool holder into the groove on the base as shown in the picture below, and press it down to fix in place: - 8 -...
  • Page 9 STEP 3 Connect the Z endstop cable, then connect the Z stepper motor, finally, connect the main cable. - 9 -...
  • Page 10 STEP 4 Install the hotend onto the carriage with the M3x6 screws (3pcs) supplied in the tool bag. STEP 5 Connect the extruder cable, tighten down the cable by turning the locking mechanism. - 10 -...
  • Page 11 STEP 6 Adjust the tension on the eccentric nuts with the spanner supplied when needed. - 11 -...

  • Page 12: Leveling The Build Plate

    LEVELING THE BUILD PLATE To print good parts, the build plate needs to be leveled, and the nozzle needs to be about 0.1mm from the build plate in all locations. This is about the thickness of a single piece of A4 paper. You want to adjust the height of the build plate so that you can barely slide the paper between the nozzle and the build plate with only a little resistance.

  • Page 13: Preparing Slicing Program

    PREPARING SLICING SOFTWARE This printer works with most slicing software like Slic3r, Cura, Simplify3D, etc. But we will go in detail for Cura software and tell you how to set it up so that you can make your first print. First, we recommend you to install the software on the memory card included, for other operating systems, please download from their official site.
  • Page 14 In the Add a non-networked printer, scroll down to Custom and choose Custom FFF Printer, and type in Artillery Hornet in Printer name. Then click on Next button. Set X (Width), Y (Depth) as 220, Z (Height) as 250. Make sure Heated Bed is checked, then copy and replace the content of Start G-code.
  • Page 15 Change Compatible material diameter to 1.75 From toolbar, click on Preferences -> Configure Cura... - 15 -...
  • Page 16 Click on Profiles then click on Import button. Browse to the memory card and import the profile files. - 16 -...
  • Page 17 Profile successfully imported. Click on Print settings and the floating window will pop up. - 17 -...
  • Page 18 From the Profile dropdown, choose the imported profile. Drag and drop the STL file (or other supported format) to the slicer or load the model file with File -> Open File(s)... then click on Slice button. - 18 -...
  • Page 19 You can click on Save to Removable Drive (if the memory card is detected) or Save to file button to save the sliced file to the memory card. Save the file to the memory card for printing. - 19 -...

  • Page 20: Specifications

    SPECIFICATIONS PRINTING Print Technology: Fused Deposition Modeling Build Volume: 220x220x250 mm (8.7x8.7x9.8 in) Layer Resolution: 100-300 microns Filament: 1.75 mm (0.069 in) Nozzle Diameter: 0.4 mm (0.015 in) Print File Type: Gcode Material Compatibility: PLA, PETG, TPU SIZE & WEIGHT Product Dimensions: 470x410x450 mm (18.5x16.1x17.7 in) Shipping Box:...

  • Page 21: Contact

    CONTACT Support desk.zoho.com/portal/evnovo/en/newticket At Artillery, we take pride in offering expert, responsive, friendly customer support to customers around the world. If you need help resolving an issue with your Artillery 3D printer, visit the web address above to submit a ticket.

  • Page 22: Inhaltsverzeichnis

    INHALTSVERZEICHNIS Inhaltsverzeichnis Lese mich zuerst Legal Brief der Artillery Zubehör-Checkliste Montage Bauplatte ausrichten Slicing-software vorbereiten Spezifikationen Kontakt - 22 -...

  • Page 23: Lese Mich Zuerst

    LESE MICH ZUERST LESEN SIE DIESES HANDBUCH VOLLSTÄNDIG, BEVOR SIE IHREN DRUCKER ZUSAMMENBAUEN UND EINSCHALTEN! GEFAHREN UND WARNUNGEN Der Artillery Hornet 3D-Drucker verfügt über motorisierte und beheizte Teile. Beachten Sie immer mögliche Gefahren, wenn der Drucker in Betrieb ist. STROMSCHLAGGEFAHR Öffnen Sie niemals den Elektronikschacht des Druckers, während...

  • Page 24: Legal

    Änderungen, Aktualisierungen, Verbesserungen, oder andere Ergänzungen zu diesem Handbuch rechtzeitig oder überhaupt nicht. Sie stimmen zu, an Änderungen und / oder Überarbeitungen gebunden zu sein. Wenden Sie sich an das Artillery Support Team, um aktuelle Informationen zu erhalten. GEISTIGES EIGENTUM...
  • Page 25 Ihrer Verwendung dieses Handbuchs haftet Artillery Ihnen gegenüber nicht für Schäden jeglicher Art, sei es direkte, wirtschaftliche, kommerzielle, besondere, Folgeschäden, zufällige, beispielhafte oder indirekte Schäden, selbst wenn Artillery auf die Möglichkeit hingewiesen wurde von solchen Schäden, einschließlich, ohne Einschränkung, Verlust von Geschäftserlösen oder -erträgen, Datenverlust oder entgangenen Gewinn.

  • Page 26: Brief Der Artillery

    BRIEF DER ARTILLERY Sehr geehrter Kunde, Vielen Dank, dass Sie sich für den Artillery Hornet 3D-Drucker entschieden haben. Diese Anleitung führt Sie durch die Baugruppe und den ersten Durchlauf des Druckers. Wenn Sie während der Montage Probleme haben, wenden Sie sich bitte an unseren Kundenservice oder besuchen Sie unsere offizielle Facebook-Gruppe unter: https://www.facebook.com/groups/artilleryhornet/...

  • Page 27: Zubehör-Checkliste

    ZUBEHÖR-CHECKLISTE - 27 -...

  • Page 28: Montage

    MONTAGE SCHRITT 1 Richten Sie das XZ-Portal an der Kerbe an der Basis aus und befestigen Sie das Portal an der Basis mit den 4 auf der Basis vorinstallierten M5x25-Teilen. SCHRITT 2 Schieben Sie den Spulenhalter wie in der Abbildung unten gezeigt in die Nut an der Basis: - 28 -...
  • Page 29 SCHRITT 3 Schließen Sie das Z-Endstoppkabel an, schließen Sie dann den Z-Schrittmotor an und schließen Sie schließlich das Hauptkabel an. - 29 -...
  • Page 30 SCHRITT 4 Installieren Sie das Hotend mit den im Werkzeugbeutel enthaltenen M3x6-Schrauben (3 Stück) am Schlitten. SCHRITT 5 Schließen Sie das Extruderkabel an und ziehen Sie das Kabel durch Drehen des Verriegelungsmechanismus fest. - 30 -...
  • Page 31 SCHRITT 6 Passen Sie die Spannung an den Exzentermuttern bei Bedarf mit dem mitgelieferten Schraubenschlüssel an. - 31 -...

  • Page 32: Bauplatte Ausrichten

    BAUPLATTE AUSRICHTEN Um gute Teile zu drucken, muss die Bauplatte nivelliert werden und die Düse muss an allen Stellen etwa 0,1 mm von der Bauplatte entfernt sein. Dies ist ungefähr die Dicke eines einzelnen Stücks A4-Papier. Sie möchten die Höhe der Bauplatte so einstellen, dass Sie das Papier mit wenig Widerstand kaum zwischen Düse und Bauplatte schieben können.

  • Page 33: Slicing-Software Vorbereiten

    SLICING-SOFTWARE VORBEREITEN Dieser Drucker funktioniert mit den meisten Slicing-Programmen wie Slic3r, Cura, Simplify3D usw. Wir werden uns jedoch ausführlich mit der Cura-Software befassen und Ihnen erklären, wie Sie sie einrichten, damit Sie Ihren ersten Druck erstellen können. Zunächst empfehlen wir Ihnen, die Software auf der mitgelieferten Speicherkarte zu installieren.
  • Page 34 Scrollen Sie unter Einen unvernetzten Drucker hinzufügen, nach unten zu Custom und wählen Sie Custom FFF Printer. Geben Sie Artillery Hornet in Druckername ein. Klicken Sie dann auf die Schaltfläche Hinzufügen. Stellen Sie X (Breite), Y (Tiefe) auf 220, Z (Höhe) auf 250 ein. Stellen Sie sicher, dass Heizbares Bett aktiviert ist, und kopieren Sie den Inhalt von Start G-code.txt und End G-code.txt auf der Speicherkarte...
  • Page 35 Ändern Sie Kompatibler Materialdurchmesser auf 1,75 Klicken Sie in der Symbolleiste auf Einstellungen -> Cura konfigurieren... - 35 -...
  • Page 36 Klicken Sie auf Profile und dann auf Import. Navigieren Sie zur Speicherkarte und importieren Sie die Profildateien. - 36 -...
  • Page 37 Profil erfolgreich importiert. Klicken Sie auf Druckeinstellungen und das schwebende Fenster wird geöffnet. - 37 -...
  • Page 38 Wählen Sie in der Dropdown-Liste Profil das importierte Profil aus. Ziehen Sie die STL-Datei (oder andere unterstützte Formate) per Drag & Drop in den Slicer oder laden Sie die Modelldatei mit Datei -> Dateien öffnen... und klicken Sie dann auf die Schaltfläche Slice. - 38 -...
  • Page 39 Sie können auf Speichern auf Wechseldatenträger (wenn die Speicherkarte erkannt wird) oder auf In Datei speichern klicken, um die geschnittene Datei auf der Speicherkarte zu speichern. Speichern Sie die Datei zum Drucken auf der Speicherkarte. - 39 -...

  • Page 40: Spezifikationen

    SPEZIFIKATIONEN DRUCKEN Drucktechnologie: Fused Deposition Modeling Build Volume: 220 x 220 x 250 mm (8,7 x 8,7 x 9,8 Zoll) Ebenenauflösung: 100-300 Mikrometer Filament Durchmesser: 1,75 mm (0,069 in) Düsendurchmessern: 0,4 mm (0,015 in) Dateityp drucken: Gcode Materialverträglichkeit: PLA, PETG, TPU GRÖSSE GEWICHT Produktabmessungen: 470 x 410 x 450 mm (18,5 x 16,1 x 17,7 Zoll)

  • Page 41: Kontakt

    KONTAKT Unterstützung desk.zoho.com/portal/evnovo/en/newticket Wir bei Artillery sind stolz darauf, Kunden auf der ganzen Welt kompetenten, reaktionsschnellen und freundlichen Kundensupport zu bieten. Wenn Sie Hilfe bei der Lösung eines Problems mit Ihrem Artillery 3D-Drucker benötigen, besuchen oben angegebene Webadresse, um ein Ticket einzureichen.
  • Page 42 Shenzhen Yuntu Chuangzhi Technology Co., Ltd. Address: Rm 1601-02, Bldg 11, Cloud Park 2nd Phase, 2018 Xuegang Lu, Bantian Sub-district, Longgang District, Shenzhen 518129, China Email: ytcz@artillery3d.com Website: www.artillery3d.com ver: 20210129...
