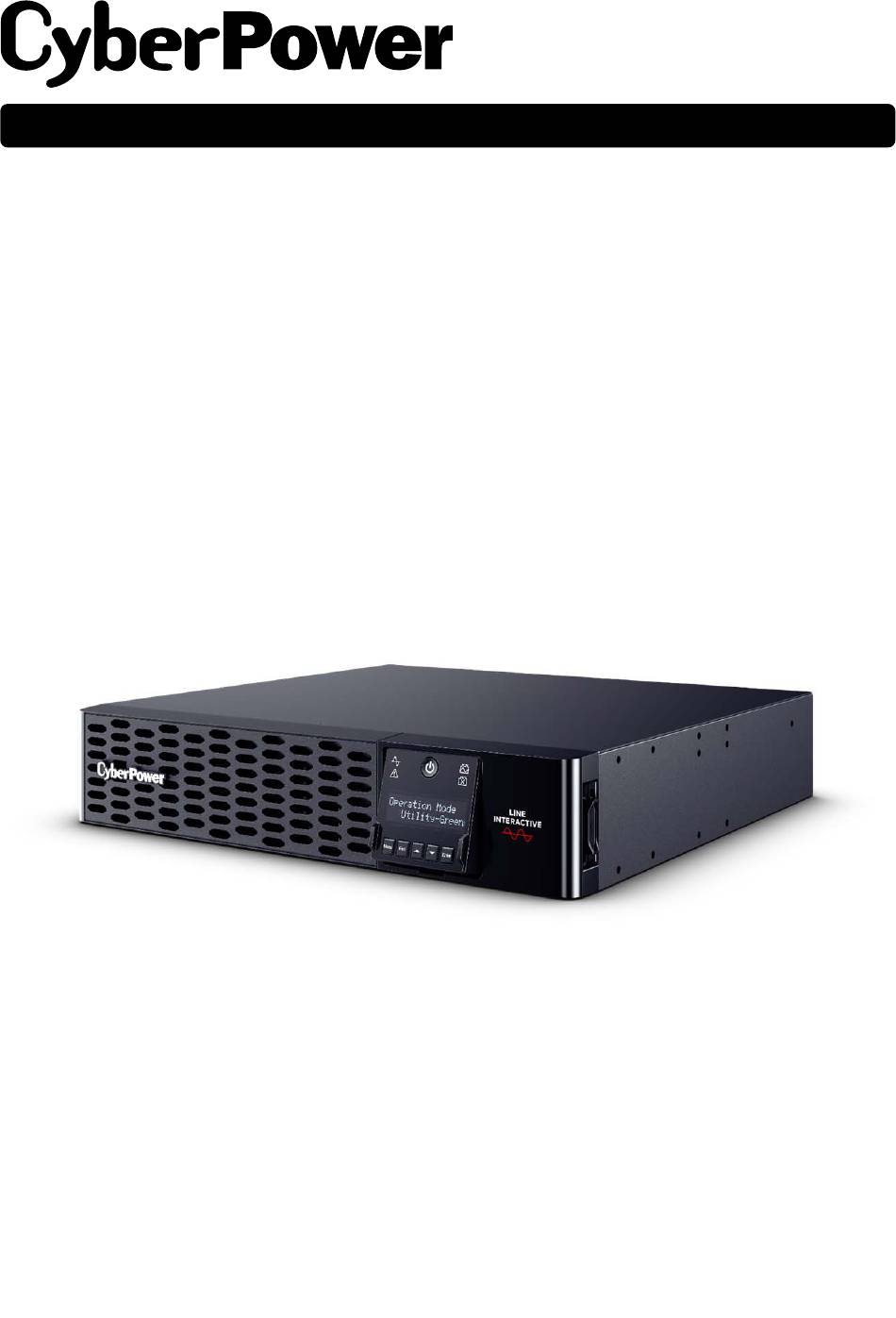

USER'S MANUAL
SMART APP SINEWAVE UPS SERIES – PROFESSIONAL RACKMOUNT SERIES
PR750ERT2UC
PR1000ERT2UC
PR1500ERT2UC
PR2000ERT2UC
PR2200ERT2UC
PR3000ERT2UC
K01-0001023-00
EN
PR750ERTXL2UC
PR1000ERTXL2UC
PR1500ERTXL2UC
PR2000ERTXL2UC
PR2200ERTXL2UC
PR3000ERTXL2UC

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the PR750ERT2UC and is the answer not in the manual?

Questions and answers

Related Manuals for CyberPower PR750ERT2UC

Summary of Contents for CyberPower PR750ERT2UC

  • Page 1 USER’S MANUAL SMART APP SINEWAVE UPS SERIES – PROFESSIONAL RACKMOUNT SERIES PR750ERT2UC PR750ERTXL2UC PR1000ERT2UC PR1000ERTXL2UC PR1500ERT2UC PR1500ERTXL2UC PR2000ERT2UC PR2000ERTXL2UC PR2200ERT2UC PR2200ERTXL2UC PR3000ERT2UC PR3000ERTXL2UC K01-0001023-00...
  • Page 2 INTRODUCTIONS Thank you for purchasing the CyberPower Smart App Sinewave PR750ERT2UC/ PR1000ERT2UC/ PR1500ERT2UC/ PR2000ERT2UC/ PR2200ERT2UC/ PR3000ERT2UC/ PR750ERTXL2UC/ PR1000ERTXL2UC/ PR1500ERTXL2UC/ PR2000ERTXL2UC/ PR2200ERTXL2UC/ PR3000ERTXL2UC Uninterruptible Power Supply! The product features 2430 Joules of surge protection, provides battery backup during power outages and is Active PFC compatible for safeguarding mission-critical servers, telecom equipment, VoIP and internetworking hardware that require seamless sine wave power.

  • Page 3: Important Safety Instructions

    Power Inlet. The following cord type may be used: SV, SVE, SVO, SVOO, SP-2, SPE-2, SPT-2, NISP-2, NISPE-2, NISPT-2, SP-3, SPE-3, SPT-3, SJ, SJE, SJO, SJOO, SJT, SJTO, SJTOO, S, SE, SO, SOO, ST, STO, STOO. (PR750ERT2UC/ PR1000ERT2UC/ PR1500ERT2UC/ PR2000ERT2UC/ PR750ERTXL2UC/ PR1000ERTXL2UC/ PR1500ERTXL2UC/ PR2000ERTXL2UC) CAUTION! For detachable input power cord with NEMA plug, Use UL Listed detachable power supply cord –...
  • Page 4 IMPORTANT SAFETY INSTRUCTIONS (continued) (SAVE THESE INSTRUCTIONS) CAUTION! DO NOT INSTALL THE UPS WHERE IT WOULD BE EXPOSED TO DIRECT SUNLIGHT OR NEAR A STRONG HEAT SOURCE! CAUTION! DO NOT BLOCK OFF VENTILATION OPENINGS AROUND THE HOUSING! CAUTION! DO NOT USE THE UPS ON ANY TRANSPORTATION! To reduce the risk of fire or electric shock, do not use the unit on any transportation such as airplanes or ships.

  • Page 5: Product Overview

    The EPO function is provided by the UPS. The EPO remote switch, which is a push-back button, is installed outside the computer room and connected via a phone line, but not to any other equipment.   PR750ERT2UC / PR1000ERT2UC / PR1500ERT2UC / PR2200ERT2UC / PR3000ERT2UC PR2000ERT2UC...

  • Page 6: Installation

    BASIC CONFIGURATION (continued)   PR2200ERTXL2UC / PR3000ERTXL2UC INSTALLATION The product is designed for tower installation and rack installation for 2-post rack and 4-post rack. Read and follow the procedures thoroughly before and during your installation of the product. The installation videos are available online. Scan the QR code below for detailed information. Preparation CAUTION! It is strongly recommended to have an additional person assist this installation process if the product is heavy.

  • Page 7: Basic Operation

    Use the Up/Down button to select “On” or “Delay On” and then press the Enter button to turn on the UPS. The display screen will show CyberPower in the first line and the UPS model in the second line. Then the Online or On Battery Indicator on the LCD module lights up, indicating the UPS is operating from utility or battery.

  • Page 8: Cleaning And Maintenance

    Up/Down button to select “On” or “Delay On” and then press the Enter button to turn on the UPS. The display screen will show CyberPower in the first line and the UPS model in the second line. Then the On Battery Indicator on the LCD module lights up, indicating the UPS is operating from battery.

  • Page 9: Network Operation

    Cloud Monitoring This product features an Ethernet port for Cloud Connection, which makes it easy to monitor CyberPower UPS systems from anywhere. Follow below steps to get your UPS on Cloud. Hardware installation: Connect the Cloud Monitoring (Ethernet Port) on the UPS rear panel to a wall jack or network switch using a suitable Ethernet cable.
  • Page 10 Wait till the UPS is successfully configured. Start monitoring your UPS! In addition to the Mobile App, you can access the PowerPanel Cloud account via a web browser: https://powerpanel.cyberpower.com. For more information, please refer to the PowerPanel Cloud User’s Manual.
  • Page 11 PRODUCT ADVANCED SETTING LCD OPERATION GUIDE Display Interface Power Switch/Power On Indicator Online Indicator Fault/Warning Indicator On Battery Indicator Battery Fault Indicator Cyber Power Systems, Inc. Display Screen Menu Button Esc Button Enter Menu Up Button Down Button Enter Button Basic Operation Press Up/Down Button to scroll through the UPS status.
  • Page 12 LCD OPERATION GUIDE (continued) Menu / Basic Setup In order to better supply power to the connected equipment, it is recommended to check settings in this menu before you start using your UPS. Item Default Option Description  English  Language English Deutsch...
  • Page 13 LCD OPERATION GUIDE (continued) Item Default Option Description  Never After this amount of time with no activity, UPS will  After 10 seconds Cycling Display Never start cycling the status information on display  After 20 seconds screen.  After 30 seconds Normal contains fault and warning alarms and all reminding alarms of battery operation including...
  • Page 14 LCD OPERATION GUIDE (continued) Submenu / Config NCL Item Default Option Description   Delay On  NCL Switch This is the main switch for NCL outlet groups.  Delay Off  Reboot  Delay Reboot The amount of time that the NCL outlets will wait ...
  • Page 15 LCD OPERATION GUIDE (continued) Menu / Test This menu provides basic tests for users to check the current performance of the UPS. Item Default Option Description Select Yes to order the UPS to quickly test the  backup function by entering to battery mode, Self Test checking if it works.
  • Page 16 LCD OPERATION GUIDE (continued) Item Default Option Description Optional setup information for users to record the  Battery Change Date ---/---- Month/Year installation date of battery pack. Reset the data when replacing new battery pack.  Schedule Test – On If Yes is selected, the UPS will perform a Self Test Startup every time on startup.
  • Page 17 E24-Over Temp.: Turn off the unit and check ventilation. Beeps once every 2 seconds* UPS Off! E25-EPO: Check the EPO connector status. Warning! E27-Fan Fail (FR): Contact CyberPower for repair. Warning! E27-Fan Fail (FL): Contact CyberPower for repair. Warning! E29-Fan Fail (B): Contact CyberPower for repair. Warning!
  • Page 18 EPO AND ROO CONFIGURATION The Emergency Power Off (EPO) port is a safety feature that can be used to immediately shut down the UPS and cut off its power supply to connected equipment. It is necessary to manually press the power switch on the LCD module to restart the UPS and reapply power to connected equipment.

  • Page 19: Dry Contact

    DRY CONTACT This UPS offers users the solution for UPS status monitoring via two output relays. Refer to NETWORK OPERATION section in this manual, verifying the UPS is connected to a computer with PowerPanel Business software installed or is equipped with RMCARD. Follow below circuit to wire your dry contact port and choose your preferred monitoring status via those interfaces.

  • Page 20: Battery Replacement

    BATTERY REPLACEMENT Read and follow the important safety instructions before servicing the batteries. Visit CyberPower official website   www.cyberpower.com or contact your dealer for more information on replacement batteries. The battery replacement video is available online. Scan the QR code below for detailed information.

  • Page 21: Troubleshooting

    “Fault” or “Error” message Please refer to Fault Warning Display and Alarm in the An internal malfunction may have is appearing on display LCD OPERATION GUIDE section. If the fault persists, occurred. screen. take note and contact CyberPower for repair.

  • Page 22: Battery Disposal

    30 minutes to assist in reducing the temperature if it’s too high. Additional troubleshooting information can be found at www.cyberpower.com. DISPOSAL The Waste Electrical and Electronic Equipment (WEEE) Directive aims to contribute to sustainable production and consumption by contributing to the efficient use of resources and the retrieval of secondary raw materials through re-use, recycling, and other forms of recovery.

  • Page 23: Regulatory Compliance

    REGULATORY COMPLIANCE FCC Compliance Statement (PR750ERT2UC/ PR1000ERT2UC/ PR1500ERT2UC/ PR2000ERT2UC/ PR2200ERT2UC/ PR750ERTXL2UC/ PR1000ERTXL2UC/ PR1500ERTXL2UC/ PR2000ERTXL2UC/ PR2200ERTXL2UC) This device complies with part 15 of the FCC rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
  • Page 24 Visit CyberPower www.cyberpower.com at to get more information. Copyright © 2024 Cyber Power Systems, Inc. All rights reserved. CyberPower and the CyberPower logo are trademarks of Cyber Power Systems, Inc., and/or affiliates, which are registered in many countries and regions. All...
  • Page 25 BEDIENUNGSANLEITUNG-HANDBUCH SMART APP SINEWAVE – PROFESSIONAL RACKMOUNT SERIE PR750ERT2UC PR750ERTXL2UC PR1000ERT2UC PR1000ERTXL2UC PR1500ERT2UC PR1500ERTXL2UC PR2000ERT2UC PR2000ERTXL2UC PR2200ERT2UC PR2200ERTXL2UC PR3000ERT2UC PR3000ERTXL2UC K01-0001023-00...
  • Page 26 EINLEITUNG Vielen Dank für den Kauf einer CyberPower Smart App Sinewave PR750ERT2UC/ PR1000ERT2UC/ PR1500ERT2UC/ PR2000ERT2UC/ PR2200ERT2UC/ PR3000ERT2UC/ PR750ERTXL2UC/ PR1000ERTXL2UC/ PR1500ERTXL2UC/ PR2000ERTXL2UC/ PR2200ERTXL2UC/ PR3000ERTXL2UC USV! Das Produkt bietet einen Überspannungsschutz von 2430 Joules, sowie Batteriepufferung bei Stromausfällen und ist mit Active PFC-Netzteilen für den Schutz geschäftskritischer Server, Telekommunikationsgeräte, VoIP- und Internetworking-Hardware, die eine nahtlose Sinuswellenversorgung benötigen, kompatibel.

  • Page 27: Wichtige Sicherheitsanweisungen

    WICHTIGE SICHERHEITSANWEISUNGEN (SPEICHERN SIE DIESE ANWEISUNGEN) Dieses Handbuch enthält wichtige Anweisungen, die bei der Installation und Wartung der USV und der Batterien beachtet werden sollten. Bitte lesen und befolgen Sie alle Anweisungen während der Installation und des Betriebs des Geräts sorgfältig. VORSICHT! Die USV muss an eine geerdete Wechselstromsteckdose mit Sicherung oder Schutzschalter angeschlossen werden.
  • Page 28 AUSPACKEN Wenn Sie die Einheit erhalten, sollte das Paket die folgenden Elemente enthalten: USV Einheit Frontblende Rail Kit – CP2RAIL02 (14) M5 Flachkopf-Schraube (8) Plastik-Unterlagscheibe Management Kabel Anschlusskabel (2) Ausgangskabel: IEC C13-C14 (1) USB Kabel (1) Eingangskabel: IEC C19-C20 für PR2200ERT2UC, PR3000ERT2UC, (1) EPO Kabel PR2200ERTXL2UC und PR3000ERTXL2UC Hinweis: Typen und Mengen können je nach Modell und Verkaufsregion unterschiedlich sein.
  • Page 29 Emergency Power Off (EPO) -Not-Aus Anschluss Die EPO-Funktion ist in der USV integriert. Für die Not-Aus Funktion muss ein Druckknopf außerhalb des Computerraums installiert und über eine Leitung direkt verbunden werden.   PR750ERT2UC / PR1000ERT2UC / PR1500ERT2UC / PR2200ERT2UC / PR3000ERT2UC PR2000ERT2UC PR750ERTXL2UC / PR1000ERTXL2UC...
  • Page 30 BASISINFORMATIONEN (weiter) PR2200ERTXL2UC / PR3000ERTXL2UC INSTALLATION Das Produkt ist für die Tower-Installation und die Rack-Installation für 2-Säulen-Racks und 4-Säulen-Racks ausgelegt. Lesen und befolgen Sie die Anweisungen vor und während der Installation des Produkts sorgfältig. Die Installationsvideos sind online verfügbar. Scannen Sie den QR-Code unten, um detaillierte Informationen zu erhalten.

  • Page 31: Allgemeine Informationen

    "UPS On/Off" an. Wählen Sie mit der Aufwärts-/Abwärtstaste "Ein" oder "Einschaltverzögerung" und drücken Sie dann die Eingabetaste, um die USV einzuschalten. Auf dem Bildschirm wird CyberPower in der ersten Zeile und das USV-Modell in der zweiten Zeile angezeigt. Dann leuchtet die Anzeige "Online" oder "On Battery" auf dem LCD-Modul auf und zeigt damit an, dass die USV über das Stromnetz oder die Batterie betrieben wird.

  • Page 32: Reinigung Und Wartung

    "Einschaltverzögerung" und drücken Sie dann die Eingabetaste, um die USV einzuschalten. Auf dem Bildschirm wird in der ersten Zeile CyberPower und in der zweiten Zeile das USV-Modell angezeigt. Dann leuchtet die Batterieanzeige auf dem LCD-Modul auf und zeigt an, dass die USV im Batteriebetrieb arbeitet.
  • Page 33 Card (RMCARD205/400) erforderlich. Für weitere Informationen, besuchen Sie www.cyberpower.com. Cloud-Überwachung Dieses Produkt verfügt über einen Ethernet-Anschluss für die Verbindung zum Cloud Dienst, mit der Sie CyberPower USV-Systeme von überall aus überwachen können. Befolgen Sie die folgenden Schritte, um Ihre USV in die Cloud zu bringen.
  • Page 34 Nachdem die Einrichtung abgeschlossen ist, wird Ihr Gerät auf der Startseite angezeigt. Warten Sie, bis die USV erfolgreich konfiguriert ist. Beginnen Sie mit der Überwachung Ihrer USV! Neben der Mobile App können Sie auch über einen Webbrowser auf das PowerPanel Cloud-Konto zugreifen: https://powerpanel.cyberpower.com. Weitere Informationen entnehmen Sie bitte dem PowerPanel Cloud-Benutzerhandbuch.

  • Page 35: Erweiterte Einstellungen

    ERWEITERTE EINSTELLUNGEN LCD BEDIENFELD LCD Display Netzschalter / Betriebsanzeige Online-Indikator Fehler- / Warnanzeige Anzeige Batteriebetrieb Batterie-Störungs-Anzeige Cyber Power Systems, Inc. Bildschirm an Menü-Taste Esc-Taste Enter Menu Hoch-Taste Abwärts-Taste Enter-Taste Grundbedienung Drücken Sie die Auf- und Ab-Taste, um durch den USV-Status zu blättern. Drücken Sie die Esc-Taste, um zum Anfang zurückzukehren.
  • Page 36 LCD FUNKTIONEN EINSTELLUNGEN Menu / Basis Einstellungen Um die angeschlossenen Geräte qualitativ hochwertig mit Strom zu versorgen, sollten Sie die Einstellungen in diesem Menü überprüfen, bevor Sie Ihr USV Gerät benutzen. Posten Standard Option Beschreibung  English  Sprache English Deutsch Wählen Sie die Sprache für das LCD-Display.
  • Page 37 LCD FUNKTIONEN EINSTELLUNGEN (weiter) Menu / Ambient Setup Die Einstellungen in diesem Menü beeinflussen die USV-Anzeige, den Alarm und das Geräusch. Passen Sie Ihre USV an Ihre Bedürfnisse an. Posten Standard Option Beschreibung Wenn Aktiv ausgewählt ist, ändert die USV die ...
  • Page 38 LCD FUNKTIONEN EINSTELLUNGEN (weiter) Menu / Ausgangseinstellungen In diesem Menü können Sie die Leistungsversorgung der USV-Ausgänge konfigurieren. Die Ausgänge sind in kritische (CL) und nicht-kritische (NCL) Ausgänge unterteilt. Schließen Sie wichtige Geräte an kritische Ausgänge und nicht kritische Geräte an NCL-Ausgänge an. Wenn die Geräte in einer bestimmten Reihenfolge heruntergefahren oder neu gestartet werden müssen, schließen Sie die Geräte an separate Ausgangsgruppen an.
  • Page 39 LCD FUNKTIONEN EINSTELLUNGEN (weiter) Untermenü / NCL Konfiguration Posten Standard Option Beschreibung   Verzögerung Ein  Dies ist der Haupttaster für NCL Taste NCL-Ausgangsgruppen.  Verzögerung Aus  Reboot  Verzögerung Reboot Die Zeitspanne, die die NCL-Ausgänge vor dem ...
  • Page 40 LCD FUNKTIONEN EINSTELLUNGEN (weiter) Menu / Test Dieses Menü bietet grundlegende Tests und Kalibrierungen für Benutzer, um die aktuelle Leistung der USV zu überprüfen. Posten Standard Option Beschreibung Wählen Sie Ja, um die Backup-Funktion schnell zu  Selbst-Test Nein testen. Die USV wechselt in den Batteriemodus. ...
  • Page 41 LCD FUNKTIONEN EINSTELLUNGEN (weiter) Posten Standard Option Beschreibung Optionale Setup-Informationen für Benutzer zum Wechseldatum Aufzeichnen des Installationsdatums des Akkus.  ---/---- Monat/Jahr Batterie Setzen Sie die Daten beim Ersetzen des neuen Akkus zurück.  Geplanter Test – bei Wenn Ja ausgewählt ist, führt die USV bei jedem Nein Startup Start einen Selbsttest durch.
  • Page 42 LED-Anzeige Alarm Zeile 1 Zeile 2 USV Fehler! E01-Ladefehler: Wenden Sie sich zum Service an Piepst einmal alle 2 CyberPower. Sekunden* USV Fehler! E03-Ladefehler: Wenden Sie sich zum Service an CyberPower. USV Aus! E20-Kurzschluss: Angeschlossene Geräte können Signaltöne für 3 Probleme haben, bitte entfernen und überprüfen.
  • Page 43 EPO UND ROO KONFIGURATION Der Emergency Power Off (EPO) -Anschluss ist eine Sicherheitsfunktion, mit der die USV sofort heruntergefahren und die Stromversorgung zu den angeschlossenen Geräten unterbrochen werden kann. Sie müssen den Netzschalter am LCD-Modul manuell drücken, um die USV neu zu starten und die angeschlossenen Geräte erneut mit Strom zu versorgen.
  • Page 44 SCHALTKONTAKTE Diese USV bietet Benutzern die Lösung für die USV-Statusüberwachung über zwei Ausgangsrelais. Siehe Betrieb Software - Netzwerk in diesem Handbuch, um zu überprüfen, ob die USV an einen Computer mit installierter PowerPanel Business angeschlossen oder mit RMCARD ausgestattet ist. Hinweise zeigt die folgende Schaltung, um Ihren potentialfreien Kontaktanschluss zu verdrahten und Ihren bevorzugten Überwachungsstatus über diese Schnittstelle zu wählen.
  • Page 45 VORSICHT! EXPLOSIONSGEFAHR, WENN DIE BATTERIE DURCH EINE FALSCHE ART ERSETZT WIRD. Ersetzen Sie beim Auswechseln der Batterien die gleiche Anzahl der folgenden Batterien: CyberPower RBP0127 für PR750ERT2UC, CyberPower RBP0128 für PR1000ERT2UC/ PR750ERTXL2UC/ PR1000ERTXL2UC, CyberPower RBP0129 für PR1500ERT2UC/ PR2000ERT2UC/ PR2200ERT2UC/ PR3000ERT2UC/ PR1500ERTXL2UC/ PR2000ERTXL2UC/ PR2200ERTXL2UC/ PR3000ERTXL2UC.

  • Page 46: Fehlersuche

    Laden Sie die USV für mindestens 3 Stunden auf. Die USV versorgt die Die USV wurde durch einen Stoß oder Geräte nicht mit Strom. Kontaktieren Sie CyberPower zur Reparatur. eine Spitze beschädigt. NCL-Steckdosen werden automatisch eingeschaltet, Unkritische Steckdosen haben sich wenn die Überlastung behoben wird.
  • Page 47 USV Die Innentemperatur ist zu hoch. überwacht sie die interne Temperatur und lässt die ausgeschaltet wurde. Lüfter maximal 30 Minuten lang laufen, um die Temperatur zu senken, falls sie zu hoch ist. Weitere Informationen zur Fehlerbehebung finden Sie unter www.cyberpower.com.
  • Page 48 ENTSORGUNG Die Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) zielt darauf ab, zu einer nachhaltigen Produktion und einem nachhaltigen Verbrauch beizutragen, indem sie einen Beitrag zur effizienten Nutzung von Ressourcen und zur Rückgewinnung von Sekundärrohstoffen durch Wiederverwendung, Recycling und andere Formen der Verwertung leistet. Das Symbol auf diesem Produkt und/oder seiner Verpackung weist darauf hin, dass das Produkt am Ende seiner Lebensdauer getrennt vom normalen Haushaltsmüll entsorgt werden muss.
  • Page 49 RECHTSVORSCHRIFTEN FCC Compliance Statement (PR750ERT2UC/ PR1000ERT2UC/ PR1500ERT2UC/ PR2000ERT2UC/ PR2200ERT2UC/ PR750ERTXL2UC/ PR1000ERTXL2UC/ PR1500ERTXL2UC/ PR2000ERTXL2UC/ PR2200ERTXL2UC) This device complies with part 15 of the FCC rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
  • Page 50 Besuchen Sie CyberPower unter www.cyberpower.com, um weitere Informationen zu erhalten. Urheberrecht © 2024 Cyber Power Systems, Inc. Alle Rechte vorbehalten. CyberPower und das CyberPower-Logo sind Marken von Cyber Power Systems, Inc. und/oder angeschlossenen Unternehmen, die in vielen Ländern und Regionen...
