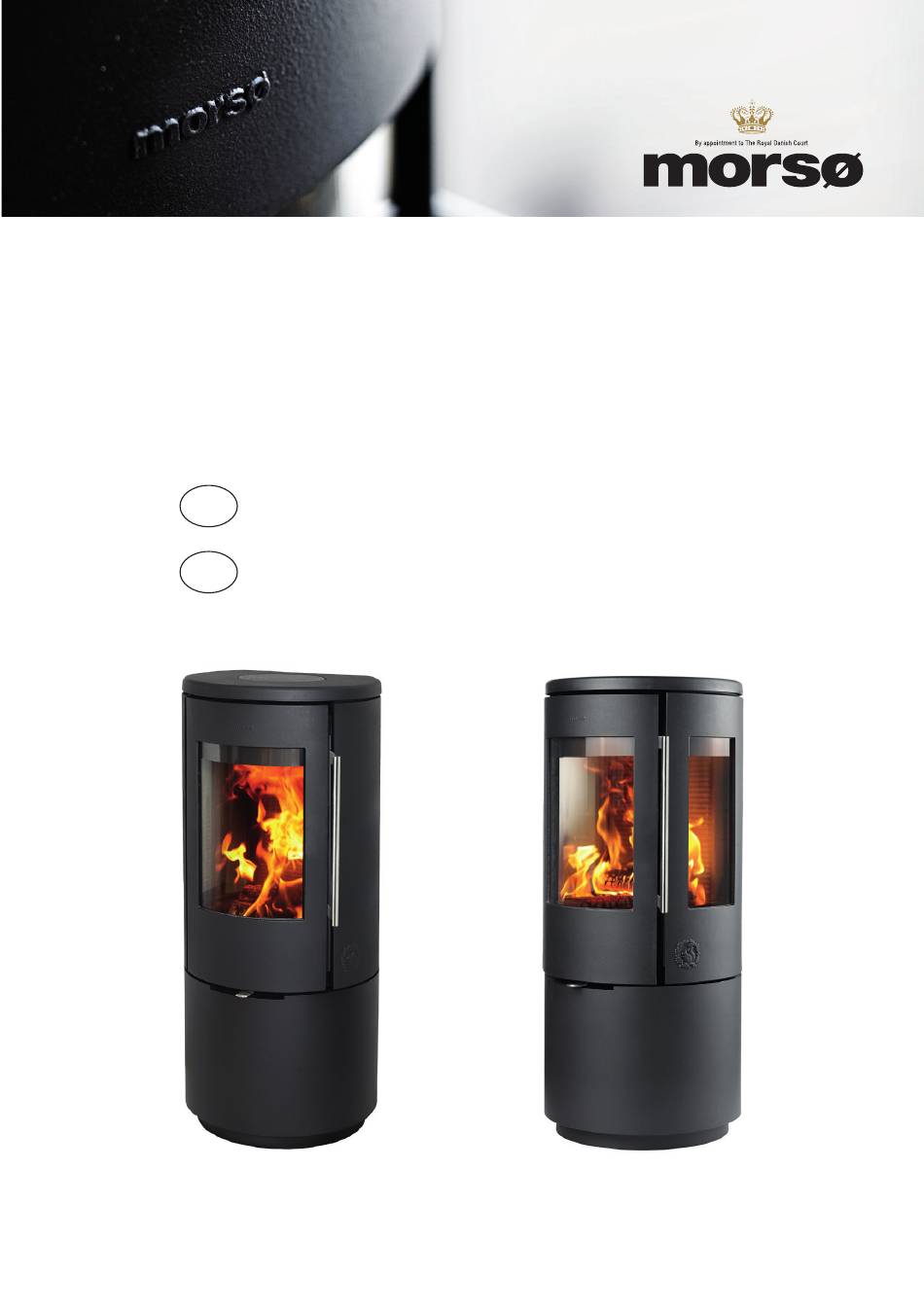

Morsø 7300 & 7400
Design: Monica Ritterband
DK
Opstillings- og betjeningsvejledning
UK
Instructions for installation and use
MORSØ JERNSTØBERI A/S . DK-7900 NYKØBING MORS
MORSØ JERNSTØBERI A/S . DK-7900 NYKØBING MORS
E-Mail: info@morsoe.com · Website: www.morsoe.com
E-Mail: info@morsoe.com · Website: www.morsoe.com

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 7300 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Morsø 7300

Summary of Contents for Morsø 7300

  • Page 1 Morsø 7300 & 7400 Design: Monica Ritterband Opstillings- og betjeningsvejledning Instructions for installation and use MORSØ JERNSTØBERI A/S . DK-7900 NYKØBING MORS MORSØ JERNSTØBERI A/S . DK-7900 NYKØBING MORS E-Mail: info@morsoe.com · Website: www.morsoe.com E-Mail: info@morsoe.com · Website: www.morsoe.com...

  • Page 2: Table Of Contents

    INDHOLD · CONTENTS Opstilling af Deres Morsø ovn......5 Fyringsteknik/Brugen af Deres ovn ....11 Regelmæssig vedligeholdelse af ovnen... 15 Tekniske data .
  • Page 3 Opstillings- og betjeningsvejledning 7340, 7342, 7343, 7348, 7349, 7350, 7351, 7370, 7393 & 7440, 7442, 7443, 7448, 7449, 7450, 7470, 7493 EN 13240 · NS 3058-3059 MORSØ JERNSTØBERI A/S . DK-7900 NYKØBING MORS E-Mail: info@morsoe.com · Website: www.morsoe.com...
  • Page 4 Til lykke med Deres nye Morsø ovn! Morsø, som er den største udbyder på det danske marked, har siden 1853 fremstillet brændeovne af den højeste kvalitet. Hvis De blot følger omstå- ende instruktioner, er vi sikre på, at De også vil få nytte og glæde af Deres nye ovn i mange år.

  • Page 5: Opstilling Af Deres Morsø Ovn

    1.0 Opstilling af Deres Morsø Ovn 1.1 Udpakning af ovnen Grundovnen leveres forberedt til montering af den ønskede sokkel og overdel. Morsø 7300- 7400 serien vejer mellem 108 og 122 kg. For at undgå skamferinger i forbindelse med udpak- ning og montering af ovnen anbefales det at være 2 personer til dette arbejde.

  • Page 6: Skorstenen

    Min. afstand til brændbart materiale - Morsø 7300 Opstilling Ovn type Afstand A Afstand B Afstand C Afstand foran ovn Normal retvinklet Morsø 7300 100 mm 400 mm 850 mm Hjørnemontering Morsø 7300 350 mm Min. afstand til brændbart materiale - Morsø 7400...

  • Page 7: Rørstilslutning

    Man skal være opmærksom på eventuelle krav til placering af røgrør, hvis to eller flere ild- steder tilsluttes samme skorsten. Brændeovnen må aldrig tilsluttes en skorsten, hvor et gasfyr er tilsluttet. En moderne effektiv ovn stiller større krav til Deres skorsten. Lad derfor skorstensfejeren vurdere skorstenen.

  • Page 8: Tilslutning Til Muret Skorsten

    Evt. Frisklufttilslutning Ovnen er fra fabrikken forberedt til montering af en evt. frisklufttilslutning uafhængig af rum- met, hvor ovnen opstilles. Boksen til denne frisklufttilslutning, der kan tilkøbes separat, giver mulighed for en ø100mm rørtilslutning enten bagud eller nedenud. Dette gælder ikke på ovnene Morsø 7370/7470, her er friskluftstilslutningen kun tilgængelig bagud.
  • Page 9 Morsø 7470 væghængt Vær opmærksom på! Rensningsmuligheder. Tal med skorstensfejeren. Ved for lidt træk i skorstenen kan man med fordel montere røgrøret ovenud, da man derved mindsker røgvandringen i selve brændkammeret. Undgå flere bøjninger end nødvendigt og begræns røgrørslængden, da trækfor- holdene ellers nedsættes.

  • Page 10: Trækforhold

    1.9 Trækforhold Hvis der kommer røg ud af ovnen, når fyrdøren åbnes, skyldes det dårligt skorstenstræk. Der kræves, for denne ovntype, et skorstenstræk på mindst 12 pa. for at afgive tilfredsstil- lende forbrænding og forhindre røgudslip. Der vil dog være risiko for røgudslip, hvis ovndø- ren åbnes under meget kraftig fyring, hvilket derfor frarådes.

  • Page 11: Fyringsteknik/Brugen Af Deres Ovn

    2.0 Fyringsteknik/Brugen af Deres ovn Deres ovn er konstrueret med lufttilførsel 3 steder. En forvarmet primær forbrændingsluft som tilføres forbrændingen under askeristen. Bemærk, den primære luft benyttes kun i opstarten, hvis der er dårlige trækforhold, eller hvis der anvendes lidt for fugtigt træ. I disse specielle tilfælde, hvor der benyttes primær luft i opstarten, skydes grebet under døren helt til venstre.

  • Page 12: Optænding Og Fyringsintervaller

    2.1 Optænding og fyringsintervaller Under optænding er der behov for en stor luftmængde. Når man starter op med en kold ovn, skal døren stå på klem de første minutter og samtidig åbnes forbrændingslufttilførslen på max. Behold altid et par cm. aske i bunden af brændkammeret. Dette virker isolerende og frem- mer en god forbrænding.
  • Page 13 5. Er forudsætningen under pkt. 4 opfyldt, lægges der max. 2 stykker brænde med en samlet vægt på 1-1,5 kg og en længde på 20-25cm ind over gløderne i ét lag med en afstand på ca. 1 cm mellem træstykkerne. Undgå at ligge brændet for tæt op ad ovnens glas, da det kan medføre tilsodning af glasset.
  • Page 14 Ovndøren skal altid åbnes roligt de første 2-3 centimeter, og man skal vente til trykket er udlignet inden døren åbnes helt. På denne måde undgås eventuelle røggener specielt i for- bindelse med dårlige trækforhold. Åbn aldrig ovndøren under voldsom fyring. Når træet er brændt ud, er det omdannet til glødende trækul.

  • Page 15: Regelmæssig Vedligeholdelse Af Ovnen

    3.0 Regelmæssig vedligeholdelse af ovnen 3.1 Udvendig vedligeholdelse Ovnens støbte overflade er malet med en varmebestandig senotherm maling. Den holder sig pænest, hvis den blot støvsuges med et blødt mundstykke eller aftørres med en tør fnugfri klud. Den malede overflade kan med tiden, ved for kraftig fyring, få et gråligt skær; men ovnen kan let opfriskes med en Morsø...

  • Page 16: Rensning Af Ovn

    Deponering Når du deponerer din brændeovn, skal metal, vermiculite og keramisk glas sorteres for sig. De- poner derefter materialerne efter reglementet på din nærmeste genbrugsplads. Vedligeholdelsesdele til 7300/7400 Beskrivelse Produktnr. Støbt rist 7300/7400...

  • Page 17: Tekniske Data

    Model information. 7340, 7342, 7343, 7348, 7349, 7350, 7351, 7370, 7393, Brændeovnsmodel(ler): 7440, 7442, 7443, 7448, 7449, 7450, 7470, 7493 Tilsvarende brændeovnsmodeller: Morsø 7300 serie, Morsø 7400 serie Test rapport: 102044.48 Test Laboratorie: RISE Fire Research (tidligere SINTEF NBL as)
  • Page 18 Emissioner ved lokal Emissioner ved lokal rumopvarmning ved rumopvarmning ved mindste varmeydelse Fortrukket nominel varmeydelse (*) Andet egnet (*)(**) Brændsel brændsel η [x%]: brændsel (kun et) [x] mg/Nm³ (13% O [x] mg/Nm³ (13% O Brænde med vandindhold ≤ 25 % Presset træ...
  • Page 19 Garanti Produkt Registrering MORSØ’S 10 ÅRS PRODUKTGARANTI Bag hver MORSØ brændeovn ligger mere end 160 års erfaring i udviklingsarbejdet samt en grundig kvalitetskontrol foretaget af vore medarbejdere gennem hele produktionsprocessen. Derfor giver MORSØ 10 ÅRS GARANTI med hensyn til materiale- og fabrikationsfejl. Garantiperioden regnes fra salgsdato.
  • Page 20 Instructions for installation and use 7340, 7342, 7343, 7348, 7349, 7350, 7351, 7370, 7393 & 7440, 7442, 7443, 7448, 7449, 7450, 7470, 7493 EN 13240 · NS 3058-3059 MORSØ JERNSTØBERI A/S . DK-7900 NYKØBING MORS E-Mail: info@morsoe.com · Website: www.morsoe.com...
  • Page 21 Minor unevennesses may also occur in the cast iron surface. Morsø 7300 & Morsø 7400 Morsø 7400 series has sidewindows. Morsø 7300 series has cast iron side plates.

  • Page 22: Installing Your Morsø Stove

    The cast-iron basic stove is supplied ready for fitting the selected pedestal and upper sec- tion. The Morsø 7300-7400 series weighs between 108 and 122 kg. To avoid damage during unpacking and assembling the stove, we recommend that two people carry out this work.
  • Page 23 Minimum distance to combustible material - Morsø 7300 Installation Stove type Distance A Distance B Distance C Distance front of stove Normal parallel Morsø 7300 100 mm 400 mm 850 mm Corner Morsø 7300 350 mm Minimum distance to combustible material - Morsø 7400...
  • Page 24 1.5 The chimney If local regulations permit, the stove may be connected to a chimney already serving anoth- er fireplace (such as an oil-burning stove or another wood-burning stove). Attention should be paid to any requirements concerning the location of flue pipes if two or more fireplaces are connected to the same chimney.
  • Page 25 1.7 Connecting to a brick chimney Brick a flue bushing securely into the wall, and insert the flue pipe into it. The pipe must not extend into the actual chimney opening, but only to the inside of the chimney aperture. The joints between the stove/pipe and pipe/wall bushing must be sealed with glass tape.
  • Page 26 Morsø 7470 wallmounted Be aware of the following: Cleaning procedure: Discuss this with chimney sweep or qualified installer prior to or during the stove installation. Chimney draft: If the chimney draft is naturally poor it is better to install the flue from the top of the stove so as to minimise any internal resistance of the flue gases.
  • Page 27 1.9 Draught If smoke comes out of the stove when the fire door is opened, it will be due to the poor draught in the chimney. This type of stove requires at least 12 pa. of chimney draught to achieve satis- factory combustion, and to prevent smoke from escaping.

  • Page 28: Firing/Using The Stove

    2.0 Firing/using the stove Your stove is constructed with air inlets in three places. Pre-heated, fast-moving combustion air is added to the fire beneath the grate. and is regulated using the handle beneath the door. The combustion air is let in when the handle is pushed to the left, and shut off when the handle is pushed to the middle position.
  • Page 29 2.1 Lighting and fuelling intervals A lot of air is needed when lighting the stove. If you are starting with a cold stove, the door should be left ajar for the first few minutes, and the combustion air supply opened to maxi- mum.
  • Page 30 5. If the condition in step 4 is met, place max. 2 pieces of wood with a total weight of 1-1.5 kg and a length of 20-25 cm over the embers in a single layer, with a distance of ap- proximately 1 cm.
  • Page 31 The stove door must be opened gently the first 2 - 3 centimetres, then you should wait until the pressure has equalised before opening the door all the way. This technique will prevent smoke from getting out, particularly when there is a poor draught. The stove door should never be opened when the stove is being fired vigorously.

  • Page 32: Routine Stove Maintenance

    3.0 Routine stove maintenance 3.1 External maintenance The cast surface of the stove is painted with heat-resistant Senotherm paint. It is best main- tained by simply vacuuming it with a soft brush attachment or wiping it down with a dry, dust-free cloth.
  • Page 33 Reasons for overly rapid wear of internal parts - Stove fired too vigorously. - Use of very dry wood (wood from old furniture). - Too much soot on top of the baffles (please see the section on Cleaning). - Too much ash in the ash pan (please see the section on Ash). Gaskets The gaskets in the door will wear out over time, and should be replaced as required in order to prevent runaway combustion.

  • Page 34: Technical Data

    7340, 7342, 7343, 7348, 7349, 7350, 7351, 7370, 7393, Wood heater model(s): 7440, 7442, 7443, 7448, 7449, 7450, 7470, 7493 Equivalent wood heater models: Morsø 7300 series, Morsø 7400 series Test report: 102044.48 Test Laboratory: RISE Fire Research (former SINTEF NBL as)
  • Page 35 Space heating emissions Space heating emissions at minimum heat output at nominal heat output (*) (*)(**) Preferred fuel Other suitable Fuel [x%]: η (only one): fuel(s): [x] mg/Nm³ (13% O [x] mg/Nm³ (13% O Wood logs with moisture content ≤ 25 % Compressed wood with moisture <...
  • Page 36 Spare parts for the 7300/7400 Description Product no. Cast grate 7300/7400 34745600 Glass window, front 7300/7400 79742700 Glass window, outer side 7400 79742000 Glass window, inner side 7400 79742200 Vermiculite set 79740200 Guarantee Product Registration MORSØ 10 YEAR GUARANTEE CERTIFICATE Behind every Morsø...
  • Page 40 VIGTIGT! IMPORTANT! Sådan fyrer du sikkert for miljøet How to heat safely for the environ- og dig selv! ment and yourself! • Brug kun tørt træ • Use only dry wood Brug kun tørt (maks. 20% fugt) og ube- Use only dry (max. 20% moisture content) handlet træ.
