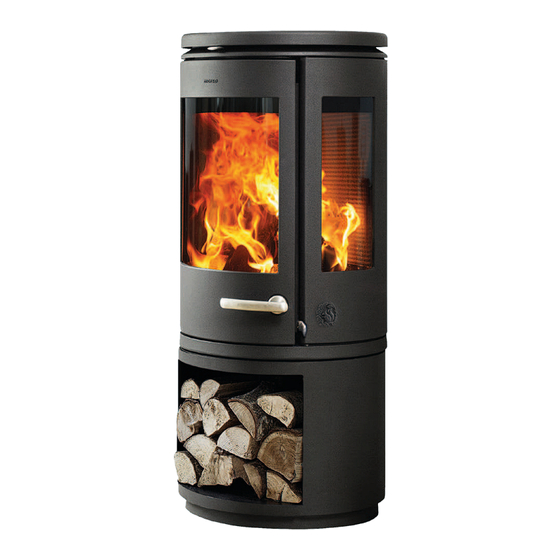

Morsø 7800 & 7900

www.morsoe.com

Designet af Monica Ritterband

Opstillings- og betjeningsvejledning

Instructions for installation and use

MORSØ JERNSTØBERI A/S . DK-7900 NYKØBING MORS

E-Mail: info@morsoe.com · Website: www.morsoe.com

Table of Contents

Need help?

Do you have a question about the 7900 and is the answer not in the manual?

Questions and answers

Summary of Contents for Morsø 7900

Page 1 Morsø 7800 & 7900 Designet af Monica Ritterband Opstillings- og betjeningsvejledning Instructions for installation and use MORSØ JERNSTØBERI A/S . DK-7900 NYKØBING MORS MORSØ JERNSTØBERI A/S . DK-7900 NYKØBING MORS E-Mail: info@morsoe.com · Website: www.morsoe.com E-Mail: info@morsoe.com · Website: www.morsoe.com...
Page 2: Table Of Contents
INDHOLD · CONTENT 1.0 Opstilling af Deres morsø ovn ...... 5 2.0 Fyringsteknik/Brugen af Deres ovn ...12 3.0 Regelmæssig vedligeholdelse af ovnen ..16 4.0 Tekniske data ..
Page 3 Opstillings- og betjeningsvejledning 7800 & 7900 Morsø 7840, 7843, 7848, 7850, 7870, 7890 Morsø 7940, 7943, 7948, 7950, 7970,7990 EN 13240 · NS 3058-3059 MORSØ JERNSTØBERI A/S . DK-7900 NYKØBING MORS E-Mail: info@morsoe.com · Website: www.morsoe.com...
Page 4: 1.0 Opstilling Af Deres Morsø Ovn
Til lykke med Deres nye Morsø ovn! Morsø, som er den største udbyder på det danske marked, har siden 1853 fremstillet brændeovne af den højeste kvalitet. Hvis De blot følger omstående instruktioner, er vi sikre på, at De også vil få nytte og glæde af Deres nye ovn i mange år.
Page 5 Den støbte grundovn leveres forberedt til montering af den ønskede sokkel og overdel. Mor- sø 7800/7900 serien vejer mellem 160 og 280 kg. For at undgå skamferinger i forbindelse med udpakning og montering af ovnen anbefales det at være 2 personer til dette arbejde.
Page 6 Afstand til brandbart materiale foran ovnen er 800 mm. for Morsø 7800 og 900 mm. for Morsø 7900. Med hensyn til møbleringsafstand skal afstand til brandbart materiale over- holdes, men man bør dog vurdere, om møbler og andet vil blive udtørret af at stå tæt på...
Page 7 1.5 Skorstenen Hvis lokale bestemmelser tillader det, kan ovnen tilsluttes en skorsten, hvortil der i forvejen er tilsluttet et andet lukket ildsted ( f.eks. en anden brændeovn eller oliefyr ). Men bemærk at en brændeovn ikke må tilsluttes samme skorsten som nye kondenserende oliefyr. Er De i tvivl bedes De kontakte Deres skorstensfejer.
Page 8 Released: den væghængte Morsø 7870/7970. Den høje Morsø 7893/7993 med skuffe kan kun mon- Material: Format: teres med friskluft bagud. Weight kg: Scale: Morsø 7900 R Model no. Itemno.: Drawing no.: Drawingtype: 7900-111 Location of file: This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the comp...
Page 9 1.7 Tilslutning til muret skorsten I væggen fastmures en murbøsning, og røgrøret føres ind i denne. Røret må ikke stikkes ind i selve skorstensåbningen, men kun gå til den indvendige side af skorstenslysningen. Samlinger- ne ved ovn/rør og rør/murbøsning skal tætnes med den vedlagte glassnor. Normalt behøver man ikke tætne mellem evt.
Page 10 Morsø 7970 Rev. Revisions Title: Snit til vejle Material: Weight kg: Morsø 7900 Vær opmærksom på! Model no. Drawingtype: Rensningsmuligheder. Tal med skorstensfejeren. Location of file: This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or cop Ved for lidt træk i skorstenen kan man med fordel montere røgrøret ovenud, da...
Page 11 1.9 Trækforhold Hvis der kommer røg ud af ovnen, når fyrdøren åbnes, skyldes det dårligt skorstenstræk. Der kræves, for denne ovntype, et skorstenstræk på mindst 12 PA for at afgive tilfredsstil- lende forbrænding og forhindre røgudslip. Der vil dog være risiko for røgudslip, hvis ovndø- ren åbnes under meget kraftig fyring, hvilket derfor frarådes.
Page 12: Fyringsteknik/Brugen Af Deres Ovn
2.0 Fyringsteknik/Brugen af Deres ovn Deres ovn er konstrueret med lufttilførsel 2 steder. En forvarmet sekundær forbrændings- luft tilføres forbrændingen med stor hastighed over glasset og betjenes ved hjælp af gre- bet over døren. Forbrændingsluften tilføres, når grebet skydes til højre og lukkes når gre- bet skydes til venstre.
Page 13 2.1 Optænding og fyringsintervaller Under optænding er der behov for en stor luftmængde. Når man starter op med en kold ovn, skal døren stå på klem de første minutter og samtidig åbnes forbrændingslufttilførslen på max. Behold altid et par cm. aske i bunden af brændkammeret. Dette virker isolerende og frem- mer en god forbrænding.
Page 14 5. Er forudsætningen under pkt. 4 opfyldt, lægges der max. 2 stykker brænde med en samlet vægt på 1,5-2 kg og en længde på 25-30 cm ind over gløderne i ét lag med en afstand på ca. 1 cm mellem træstykkerne. 6.
Page 15 Ovndøren skal altid åbnes roligt de første 2-3 centimeter, og man skal vente til trykket er udlignet inden døren åbnes helt. På denne måde undgås eventuelle røggener specielt i for- bindelse med dårlige trækforhold. Åbn aldrig ovndøren under voldsom fyring. Når træet er brændt ud, er det omdannet til glødende trækul.
Page 16: Regelmæssig Vedligeholdelse Af Ovnen
3.0 Regelmæssig vedligeholdelse af ovnen 3.1. Udvendig vedligeholdelse Ovnens støbte overflade er malet med en varmebestandig senotherm maling. Den holder sig pænest, hvis den blot støvsuges med et blødt mundstykke eller aftørres med en tør fnugfri klud. Den malede overflade kan med tiden, ved for kraftig fyring, få et gråligt skær; men ovnen kan let opfriskes med en Morsø...
Page 17 Udskiftning af glas Keramisk glas kan ikke genanvendes, fordi det har en højere smeltetemperatur. Blandes keramisk glas med almindelig glas, ødelægges råvaren og genvindingsprocessen af glas kan stoppe. Sørg for at det ildfaste glas ikke havner som almindelig genbrug. Det er til stor hjælp for miljøet.
Page 18: Tekniske Data
Asken må i de fleste tilfælde bortskaffes med dagrenovationen. Da der kan ligge gløder gemt i askeskuffen i flere døgn, kan det være nødvendigt at opbevare asken i en beholder af ubrændbart materiale, inden asken hældes i affaldssækken. Vedligeholdelsesdele til 7800/7900 serien Beskrivelse Produktnr.
Page 19 Garanti Produkt Registrering MORSØ’S 10 ÅRS PRODUKTGARANTI Bag hver MORSØ brændeovn ligger mere end 160 års erfaring i udviklingsarbejdet samt en grundig kvalitetskontrol foretaget af vore medarbejdere gennem hele produktionsprocessen. Derfor giver MORSØ 10 ÅRS GARANTI med hensyn til materiale- og fabrikationsfejl. Garantiperioden regnes fra salgsdato.
Page 21 Instructions for installation and use 7800 & 7900 Designed by Monica Ritterband Morsø 7840, 7843, 7848, 7850, 7870, 7890 Morsø 7940, 7943, 7948, 7950, 7970, 7990 EN 13240 · NS 3058-3059 MORSØ JERNSTØBERI A/S . DK-7900 NYKØBING MORS E-Mail: info@morsoe.com · Website: www.morsoe.com...
Page 22 Enjoy your new Morsø stove! Morsø, the biggest stove company in the Danish market, has been making wood-burning stoves of the highest quality since 1853. Just follow the in- structions below, and we are certain that you will be able to use and enjoy your new stove for many years to come.
Page 23: 1.0 Installing Your Morsø Stove
The cast-iron basic stove is supplied ready for fitting the selected pedestal and upper sec- tion. The Morsø 7800/7900 series weighs between 160 and 280 kg. To avoid damage during unpacking and assembling the stove, we recommend that two people carry out this work.
Page 24 The minimum clearance to combustible materials in front of the stove is 800 mm. for Morsø 7800 and 900 mm. for Morsø 7900. The minimum distance to combustible mate- rials must be observed; furthermore, it should be considered whether furniture and other items will dry out if placed near the stove.
Page 25 1.5 The chimney If local regulations permit, the stove may be connected to a chimney already serving an- other fireplace (such as an oil-burning stove or another wood-burning stove). Attention should be paid to any requirements concerning the location of flue pipes if two or more fireplaces are connected to the same chimney.
Page 26 The box for this fresh air connection, Weight kg: Scale: Morsø 7900 R Model no. Itemno.: which can be purchased separately, enables a ø100mm pipe to be connected either to the Drawing no.:...
Page 27 1.7 Connecting to a brick chimney Brick a flue bushing securely into the wall, and insert the flue pipe into it. The pipe must not extend into the actual chimney opening, but only to the inside of the chimney aperture. The joints between the stove/pipe and pipe/wall bushing must be sealed with the glass tape provided.
Page 28 Snit til vejle Be aware of the following: Material: Weight kg: Morsø 7900 Discuss the cleaning options with your chimney sweep. Model no. Drawingtype: If there is insufficient draught in the chimney, it may be a good idea to install the...
Page 29 1.9 Draught If smoke comes out of the stove when the fire door is opened, it will be due to the poor draught in the chimney. This type of stove requires at least 12 pa. of chimney draught to achieve satisfactory combustion, and to prevent smoke from escaping. Smoke may, ho- wever, escape in any event, if the stove door is opened during very vigorous burning, so this should be avoided.
Page 30: Firing/Using The Stove
2.0 Firing/using the stove Your stove is constructed with air inlets in two places. A pre-heated, fast-moving combustion air is added to the fire above the glass window, and is regulated using the handle above the door. The combustion air is let in when the handle is pushed to the right, and shut off when the handle is pushed to the left.
Page 31 2.1 Lighting and fuelling intervals A lot of air is needed when lighting the stove. If you are starting with a cold stove, the door should be left ajar for the first few minutes, and the combustion air supply opened to maxi- mum.
Page 32 5. If the condition in step 4 is met, place max. 2 pieces of wood with a total weight of 1.5-2 kg and a length of 25-30 cm over the embers in a single layer, with a distance of approximately 1 cm. 6.
Page 33 The stove door must be opened gently the first 2 - 3 centimetres, then you should wait until the pressure has equalised before opening the door all the way. This technique will prevent smoke from getting out, particularly when there is a poor draught. The stove door should never be opened when the stove is being fired vigorously.
Page 34: Routine Stove Maintenance
3.0 Routine stove maintenance 3.1 External maintenance The cast surface of the stove is painted with heat-resistant Senotherm paint. It is best main- tained by simply vacuuming it with a soft brush attachment or wiping it down with a dry, dustfree cloth.
Page 35 Note: Should be handed in to a recycling station as ceramic glass. Internal cast-iron parts and/or wearing parts The baffles and other components that come in direct contact with the fire and glowing fuel are all wearing parts. As a result, they will be particularly susceptible to burn-through. When used correctly, these parts will last for many years, but overly vigorous use will natu- rally accelerate the burn-through.
Page 36 Spare parts for the 7800/7900 Description Product no. Cast grate 34791400 Cast smoke hood 34791800 Vermiculite baffle 7900 79790500 Glass window, front 79790100 Glass window, outer side 7900 79790200 Glass window, inner side 7900 79790300 Rear vermiculite brick 7900 79790400...
Page 37 Guarantee Product Registration MORSØ 10 YEAR GUARANTEE CERTIFICATE Behind every Morsø stove is more than 160 years of dedicated stove design and manufacturing experi- ence. Quality control has always been at the heart of the production process and detailed measures have been put into place at all key stages of the build.
Page 40 • Fyr aldrig over om natten • Never burn overnight Morsø Jernstøberi A/S - 22.06.2020 - 72794100 MORSØ JERNSTØBERI A/S . DK-7900 NYKØBING MORS MORSØ JERNSTØBERI A/S . DK-7900 NYKØBING MORS E-Mail: info@morsoe.com · Website: www.morsoe.com E-Mail: info@morsoe.com · Website: www.morsoe.com...
