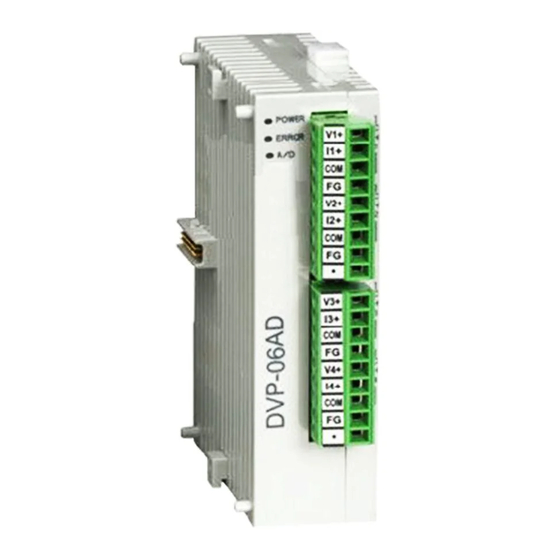

Delta DVP06AD-S Instruction Sheet

Analog input function module

Hide thumbs Also See for DVP06AD-S:

Operation manual (58 pages)

page of 16

/ 16
Bookmarks

Available languages

Quick Links

Download this manual

DVP-0011230-01

20210224

Need help?

Do you have a question about the DVP06AD-S and is the answer not in the manual?

Questions and answers

Summary of Contents for Delta DVP06AD-S

Page 1 DVP-0011230-01 20210224...
Page 2  de vérifier encore une fois le câblage avant la mise sous tension du DVP06AD-S. Lors de la déconnection de l’appareil, ne pas toucher les connecteurs dans la minute suivante. Vérifier que la terre est bien reliée au connecteur de terre afin d’éviter toute interférence électromagnétique.
Page 3 *4: If the ripple voltage of the input terminal of the load connected is large, and results in interference with the wiring, please connect a 0.1~0.47 μF and 25 V capacitor. DO NOT wire empty terminals ※ ※ Use cables with the same length (less than 200 m) and wire resistance of less than 100 ohm. Specifications ...
Page 4 ○ Set by the system. Data length: 8 bits (b7 ~ b0). H’4000 Model name DVP06AD-S model code=H’C8. Reserved Input mode: Default=H’0000. ○ Mode 0: Voltage input (-10V ~ +10V) H’4001...
Page 5 RS-485 parameter Latched Register content b15 b14 b13 b12 b11 b10 b9 b8 b7 b6 b5 b4 b3 b2 b1 b0 address Instruction error K128 (H’80) Note: Each error status is determined by the corresponding bit (b0 ~ b7) and there may be more than 2 errors occurring at the same time.
Page 6 Adjusting A/D Conversion Curve  Voltage input mode: CR#1 mode 0: GAIN=5V (4,000 ). OFFSET=0V (0 Mode 0 CR#1 mode 1: GAIN=6V (4,800 ). OFFSET=2V (1,600 Mode 1 + 4, 000 The voltage input value when the digital input value=4,000. GAIN: Range: -3,200 ~ +16,000...
Page 7 務必正確的接地，可提高產品抗雜訊能力。產品簡介   說明及週邊裝置  謝謝您採用台達 DVP 系列產品。DVP06AD-S 類比信號輸入模組可接受外部 6 點類比信號輸入（電壓或電流皆可），將之轉換成 14 位元之數位信號。透過 DVP 薄型系列（Slim type）主機程式以指令 FROM/TO 來讀寫模組內之資料，模組內具有 49 個 CR (Control Register) 暫存器，每個暫存器為 16 bits。  使用者可經由配線選擇電壓輸入或電流輸入。電壓輸入範圍 ±10V DC (解析度為 1.25mV)。電流輸入範圍 ±20mA (解析度為 5μA)。...
Page 8 規格   功能規格類比/數位電壓輸入 (Voltage input) 電流輸入 (Current input) (6A/D) 模組 24V DC (20.4V DC ~ 28.8V DC) (-15% ~ +20%) 電源電壓 6 通道/台類比訊號輸入通道 ±10V ±20mA 類比輸入範圍 ±8,000 ±4,000 數位轉換範圍 14 bits (1LSB=1.25mV) 13 bits (1LSB=5μA) 解析度 200KΩ...
Page 9 RS-485 b15 b14 b13 b12 b11 b10 b9 保持型暫存器名稱編號參數位址 H’4000 ○ R 系統內定，資料長度 8 位元 (b7 ~ b0)。DVP06AD-S 機種編碼=H’C8。機種型號保留輸入模式設定：出廠設定值為 H’0000。模式 0：電壓輸入模式 (-10V ~ +10V)。 H’4001 ○ R/W 輸入模式設定模式 1：電壓輸入模式 (-6V ~ +10V)。...
Page 10 RS-485 b15 b14 b13 b12 b11 b10 b9 保持型暫存器名稱編號參數位址 #28 H’401C ○ R/W CH5 微調 GAIN 值 #29 H’401D ○ R/W CH6 微調 GAIN 值 CR#18 ~ CR#29：需特別注意 GAIN 值－OFFSET 值 = +800 ~ +12,000 (電壓) 或 +800 ~ +6,400 (電流)，當此值...
Page 11 ※ 控制暫存器（CR）之 MODBUS 十進制通訊位址，可由控制暫存器表格中 16 進制通訊位址，轉換成十進制後再加上 1，即為 MODBUS 十進制通訊位址。Ex: CR#0 之 DVP 通訊位址為 H’4000，而 MODBUS 十進制位址為 16385。 ※ 功能碼（Function）：03’H 讀出暫存器資料。06’H 寫入一個 word 資料至暫存器。10’H 寫入多筆 words 資料至暫存器。 ※ 停電保持型的 CR 須由 RS-485 通訊來寫入才有停電保持的功能，如果是由主機以 TO/DTO 指令寫入則不會有停電保持的功能。 ※ CR#32 通訊格式設定說明：韌體版本 V4.10（含）以下，不開放資料格式（b11~b8）選擇，ASCII 固定為 7, E, 1 格式（代碼...
Page 12 务必正确的接地，可提高产品抗噪声能力。  产品简介  说明及周边装置  谢谢您采用台达 DVP 系列产品。DVP06AD-S 模拟信号输入模块可接受外部 6 点模拟信号输入（电压或电流皆可），并将其转换成 14 位的数字信号。通过 DVP 薄型系列（Slim type）主机程序以指令 FROM/TO 来读写模块内的数据，模块内具有 49 个 CR (Control Register) 寄存器，每个寄存器为 16 bits。  使用者可经由配线选择电压输入或电流输入。电压输入范围 ±10V DC (分辨率为 1.25mV)。电流输入范围 ±20mA (分辨率为 5μA)。...
Page 13 注 4：如果负载之输入端涟波太大造成配线受噪声干扰时请连接 0.1 ~ 0.47μF 25V 的电容。，注意：空端子请勿配线。注意：线材长度需等长，单一线长< 200 m 且单一线阻< 100 ohm。  规格  功能规格模拟/数字电压输入 (Voltage input) 电流输入 (Current input) (6A/D) 模块 24V DC (20.4V DC ~ 28.8V DC) (-15% ~ +20%) 电源电压...
Page 14  RS-485 b15 b14 b13 b12 b11 b10 b9 b5 b4 b3 保持型寄存器名称编号参数地址 ○ 系统内定，数据长度 8 位 (b7 ~ b0)。DVP06AD-S 机种编码=H’C8 H’4000 机种型号保留输入模式设置：出厂设置值为 H’0000。 ○ 模式 0：电压输入模式 (-10V ~ +10V)。 H’4001 R/W 输入模式设置模式 1：电压输入模式 (-6V ~ +10V)。...
Page 15 ○ #28 H’401C R/W CH5 微调 GAIN 值 ○ #29 H’401D R/W CH6 微调 GAIN 值 CR#18 ~ CR#29：需特别注意 GAIN 值－OFFSET 值 = +800 ~ +12,000 (电压) 或 +800 ~ +6,400 (电流)，当此值较小时（急斜线），对于输入信号之分辨率较细，数字值可做较大的变化。当此值较大时（缓斜线），对于输入信号之分辨率较粗，数字值可做较小的变化。 #30 H’401E 错误状态储存所有错误状态的数据寄存器，详细内容请参照错误信息表。 ╳...
Page 16 b15 ~ b12 b11 ~ b8 b7 ~ b0 ASCII/RTU 数据格式通讯速率及检查码高低位交换说明 ASCII 7,E,1* H'01 4800 bps 8,E,1 H'02 9600 bps RTU, H'04 19200 bps 检查码高低位不交换保留 RTU, 8,N,1 H'08 38400 bps 7,O,1* H'10 57600 bps 检查码高低位交换 8.O,1 H'20 115200 bps ex：欲设定「RTU（检查码高低位交换）8,N,1,通讯速率为...
