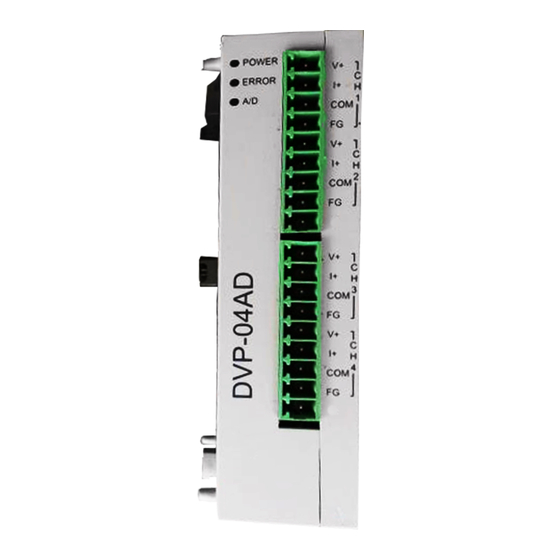

Delta DVP04AD-S Instruction Sheet

Delta DVP04AD-S Instruction Sheet

Analog input module
Hide thumbs Also See for DVP04AD-S:

Advertisement

Quick Links

DVP-0010130-01
20210224

Advertisement

loading
Need help?

Need help?

Do you have a question about the DVP04AD-S and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Delta DVP04AD-S

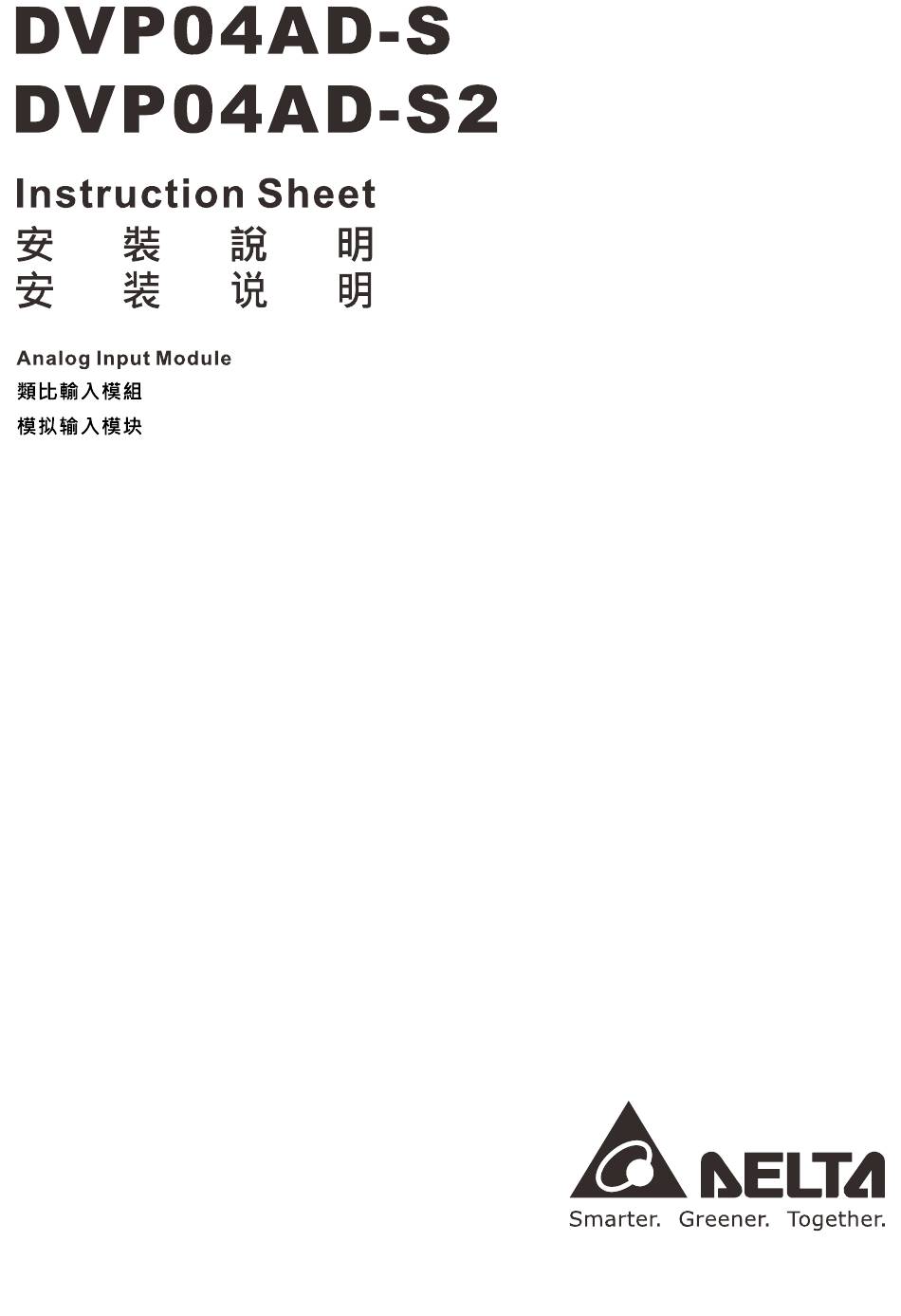

  • Page 1 DVP-0010130-01 20210224...
  • Page 2: External Wiring

     de vérifier encore une fois le câblage avant la mise sous tension du DVP04AD-S/DVP04AD-S2. Lors de la déconnection de l’appareil, ne pas toucher les connecteurs dans la minute suivante. Vérifier que la terre est bien reliée au connecteur de terre afin d’éviter toute...
  • Page 3: Specifications

    Note2: Refer to Slim Type Special Module Communications in the appendix E of the DVP programming manual for more details on RS-485 communication setups. If DVP04AD-S/DVP04AD-S2 modules are connected to a PLC, the modules are numbered from Connecting to a DVP series PLC 0 –...
  • Page 4 Register name Reserved address For system use Data length: 8 bits (b7 ~ b0) Model code of DVP04AD-S: H’88 H’4000 ○ Model type Model code of DVP04AD-S2: H’90 Users can read the model type by means of a program to check if the expansion module exists.
  • Page 5 16384 and then adding one to it, you have 16385, the Modbus address in decimal format. ※ DVP04AD-S CR#32 communication format settings: for modules with firmware V4.10 or previous versions, b11~b8 data format...
  • Page 6: Gain-Offset

    selection is not available. For ASCII mode, the format is fixed to 7, E, 1 (H’00XX) and for RTU mode, the format is fixed to 8, E, 1 (H’C0xx/H’80xx). For modules with firmware V4.11 or later, refer to the following table for setups. Note that the original code H’C0XX/H’80XX will be seen as RTU, 8, E, 1 for modules with firmware V4.11 or later.
  • Page 7  本體上之接地端子 務必正確的接地,可提高產品抗雜訊能力。  產品簡介  說明及週邊裝置  謝謝您採用台達 DVP 系列產品 。 DVP04AD-S/DVP04AD-S2 類比信號輸入模組可接受外部 4 點類比信號輸入 (電 壓或電流皆可) ,將之轉換成 14 位元之數位信號。透過 DVP 薄型系列(Slim type)主機程式以指令 FROM/TO 來讀寫模組內之資料,模組內具有 49 個 CR(Control Register)暫存器,每個暫存器有 16 bits。  使用者可經由配線選擇電壓輸入或電流輸入。電壓輸入範圍 ±10VDC (解析度為 1.25mV) 。電流輸入範圍±20mA (解析度為 5μA) 。...
  • Page 8 24VDC(20.4VDC ~ 28.8VDC) (-15% ~ +20%) 類比訊號輸入通道 4 通道/台 類比輸入範圍 ±10V ±20mA 數位轉換範圍 ±8,000 ±4,000 解析度 14 bits(1LSB=1.25mV) 13 bits(1LSB=5μA) DVP04AD-S 輸入阻抗 200KΩ 250Ω DVP04AD-S2 輸入阻抗 250Ω ≧1MΩ 0.5% 在(25°C,77°F)範圍內滿刻度時。 總和精密度 1% 在(0 ~ 55°C,32 ~ 131°F)範圍內滿刻度時。 響應時間 3ms × 通道數 隔離方式...
  • Page 9 保持型 暫存器名稱 編號 參數位址 保留 系統內定,資料長度 8 位元(b7 ~ b0) 。 機種型號 DVP04AD-S 機種編碼= H’88。DVP04AD-S2 機種編碼= H’90。 H’4000 ○ 使用者可在程式中將此機種型號讀出,以判斷擴充模組是否存在。 輸入模式設定:出廠設定值為 H0000。 模式 0:電壓輸入模式(-10V ~ +10V) 模式 1:電壓輸入模式(-6V ~ +10V) ○ R/W 輸入模式設定...
  • Page 10 ※ 控制暫存器 (CR) 之 MODBUS 十進制通訊位址,可由控制暫存器表格中 16 進制通訊位址,轉換成十進制後再加上 1,即為 MODBUS 十進制通訊位址。Ex : CR#0 之 DVP 通訊位址為 H’4000,而 MODBUS 十進制位址為 16385。 ※ DVP04AD-S CR#32 通訊格式設定說明:韌體版本 V4.10 (含)以下,不開放資料格式(b11~b8)選擇,ASCII 固定為 7, E, 1 格式 (代碼 H’00xx) ,RTU 固定為 8, E, 1 格式(代碼 H’C0xx/H’80xx) 。韌體版本為 V4.11(含)以上,請參考下表設定,並且請注意原先...
  • Page 11 註 *1. 僅支援 ASCII 模式 ※ DVP04AD-S2 CR#32 通訊格式設定說明:韌體版本 V4.14 (含)以下,不開放資料格式(b11~b8)選擇,ASCII 固定為 7, E, 1 格式 (代碼 H’00xx) ,RTU 固定為 8, E, 1 格式(代碼 H’C0xx/H’80xx) 。韌體版本為 V4.15(含)以上,請參考下表設定,並且請注意原先 設定代碼 H’C0xx/H’80xx,被使用於新通訊格式時,模組將會自動改為 RTU, 8, E, 1。 b15 ~ b12 b11 ~ b8 b7 ~ b0 ASCII/RTU 資料格式...
  • Page 12 务必正确的接地,可提高产品抗噪声能力。   产品简介  说明及周边装置  谢谢您采用台达 DVP 系列产品。 DVP04AD-S/DVP04AD-S2 模拟信号输入模块可接受外部 4 点模拟信号输入 (电 压或电流皆可) ,将之转换成 14 位的数字信号。透过 DVP 薄型系列(Slim type)主机程序以指令 FROM/TO 来 读写模块内的数据,模块内具有 49 个 CR(Control Register)寄存器,每个寄存器有 16 bits。  使用者可经由配线选择电压输入或电流输入。 电压输入范围 ±10VDC (分辨率为 1.25mV) 。 电流输入范围 ±20mA (分辨率为...
  • Page 13 模拟信号输入通道 4 通道/台 模拟输入范围 ±10V ±20mA 数字转换范围 ±8,000 ±4,000 分辨率 14 bits(1 =1.25mV) 13 bits(1 =5μA) DVP04AD-S 输入阻抗 200KΩ 250Ω DVP04AD-S2 输入阻抗 250Ω ≧1MΩ 0.5% 在(25°C,77°F)范围内满刻度时。 总和精密度 1% 在(0 ~ 55°C,32 ~ 131°F)范围内满刻度时。 回应时间 3ms × 通道数 隔离方式 模拟与数字端使用光耦合器隔离,模拟通道间未隔离。 绝对输入范围...
  • Page 14 RS-485 b15 b14 b13 b12 b11 b10 b9 b8 b7 b6 b5 b4 b3 b2 b1 b0 保持型 寄存器名称 编号 参数地址 保留 系统内定,数据长度 8 位(b7 ~ b0) 。DVP04AD-S 机种编码= H’88。 ○ 机种型号 DVP04AD-S2 机种编码= H’90。 H’4000 使用者可在程序中将此机种型号读出,以判断扩展模块是否存在。 输入模式设定:出厂设定值为 H’0000 模式 0:电压输入模式(-10V ~ +10V)...
  • Page 15 ※ 控制寄存器(CR)之 MODBUS 十进制通讯地址,可由控制寄存器表格中 16 进制通讯地址,转换成十进制后再加上 1, 即为 MODBUS 十进制通讯地址。Ex : CR#0 之 DVP 通讯地址为 H’4000,而 MODBUS 十进制地址为 16385。 ※ DVP04AD-S CR#32 通讯格式设定说明:韧体版本 V4.10 (含)以下,不开放数据格式(b11~b8)选择,ASCII 固定为 7, E, 1 格式(代码 H’00xx) ,RTU 固定为 8, E, 1 格式(代码 H’C0xx/H’80xx) 。韧体版本为 V4.11(含)以上,请参考下...
  • Page 16 说明 ASCII 7,E,1* H'01 4800 bps 8,E,1 H'02 9600 bps RTU, 检查码高低位不交换 保留 H'04 19200 bps 8,N,1 H'08 38400 bps RTU, 检查码高低位交换 7,O,1* H'10 57600 bps 8.O,1 H'20 115200 bps ex:欲设定「RTU(检查码高低位交换)8,N,1,通讯速率为 57600 bps」 ,则对 CR#32 写入 H’C310。 注 *1. 仅支援 ASCII 模式 ※...
