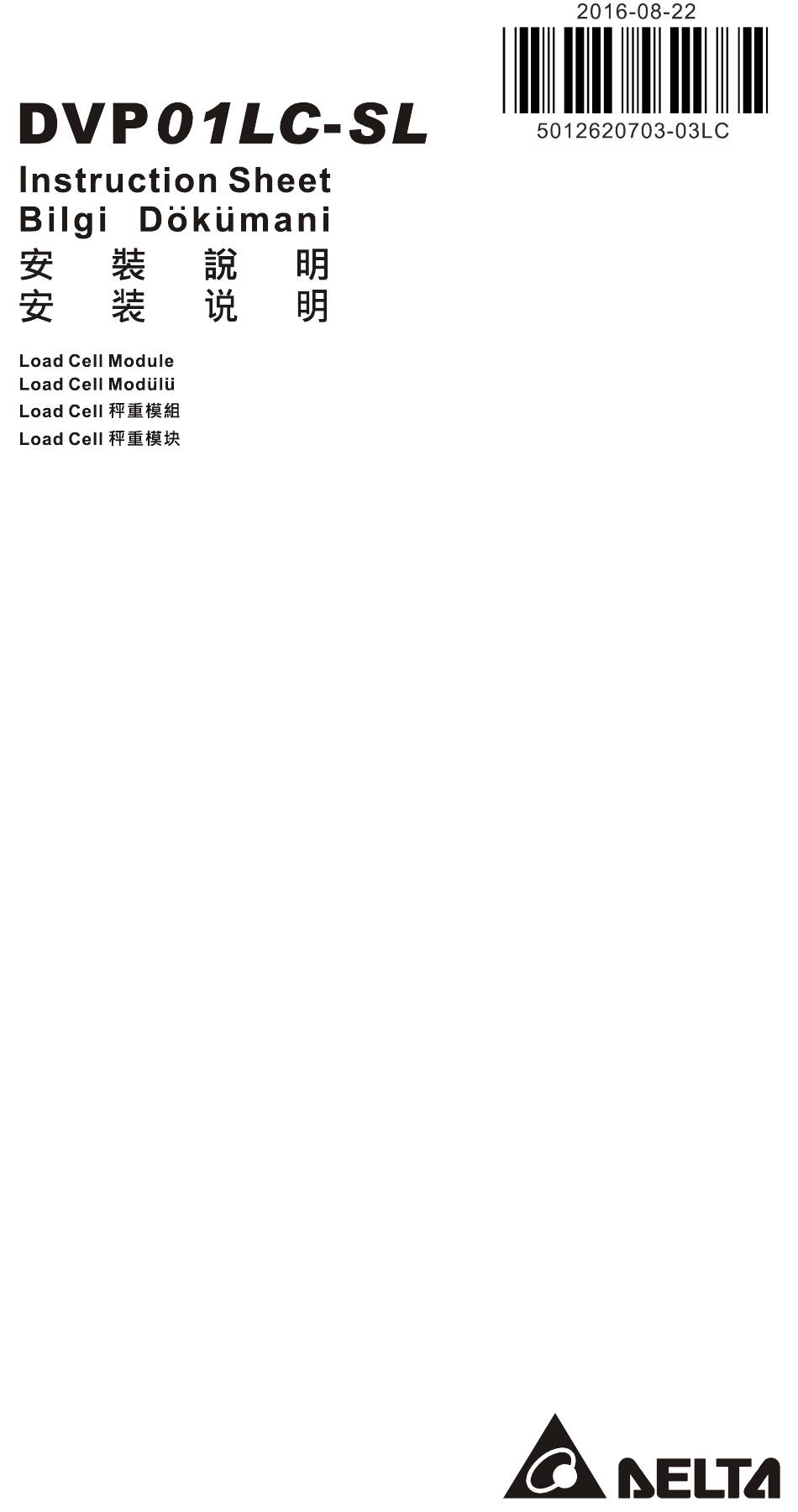

Delta DVP01LC-SL Instruction Sheet

Delta DVP01LC-SL Instruction Sheet

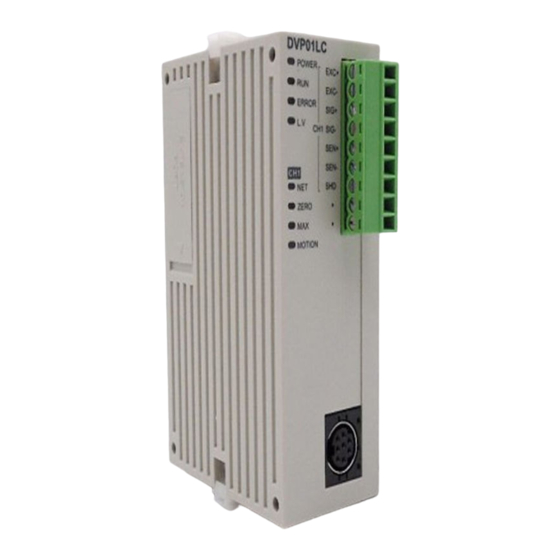

Load cell module
Hide thumbs Also See for DVP01LC-SL:

Advertisement

Available languages
  • EN

Available languages

Quick Links

Advertisement

loading
Need help?

Need help?

Do you have a question about the DVP01LC-SL and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Delta DVP01LC-SL

  • Page 2 On this basis, the requirements of load application markets can easily be met. EN  DVP01LC-SL is an OPEN-TYPE device. It should be installed in a control cabinet free of airborne dust, humidity, electric shock and vibration. To prevent...
  • Page 3: External Wiring

     I/O Terminal Layout EXC + EXC - SIG+ SIG- SEN + SEN - DVP01LC-SL  External Wiring A+5V EX C+ 4 strain guag e EX C- AGND SIG+ SIG- SE N+ SE N- A+5V EX C+ 6 strain guag e...
  • Page 4: Control Register

    Attrib. Register name Explanation Set up by the system: H1000 O Model name DVP01LC-SL model code = H’4106 Displaying the current firmware version in H1001 O Firmware version hex. Mode 0 (H’0000): 1 mV/V Mode 1 (H’0001): 2 mV/V, default H1002 O R/W Eigenvalue Mode 2 (H’0002): 4 mV/V...
  • Page 5 Storing the setting value #41 H1029 X R/W next time DVP01LC-SL is turned on. (H’5678) H0: No action (default) H’FFFF: The value is stored successfully.
  • Page 6 H0. For example, if K1 is written into the register, K1 will return to K0. After H’1A2B is written to CR#42, Restoring DVP01LC-SL DVP01LC-SL will be restored to its #42 H102A X R/W to its factory settings factory settings.
  • Page 7 bit15 bit14~bit8 bit7 bit6 bit5 bit4 bit3 bit2 bit1 bit0 Data ASCII/RTU Reserved Serial transmission speed Stop bit Parity bit length Description 115,200 bps Else none bit3 Data length (RTU = 8 bits) 1 bit 2 bits bit2 Stop bit Even bit1~bit0 Parity bit...
  • Page 8 ……………………………………………………………… 繁體中文 ………………………………………………………………………… 感謝您採用台達 DVP 系列產品。台達再度推出 Load Cell 秤重量測模組 DVP01LC-SL。 DVP01LC-SL 可適用 4 或 6 線式的多種特徵值 Load Cell,可配合客戶需求進行反應速度 的搭配調整,輕易地滿足目前荷重應用市場上的全面需求。  請在使用之前,詳細閱讀本使用說明書。  實施配線前,務必關閉電源。於輸入電源切斷後,一分鐘之內,請勿觸摸內部電路。  本機為開放型 (OPEN TYPE) 機殼,因此使用者使用本機時,必須將之安裝於具防塵、 防潮及免於電擊⁄衝擊意外之外殼配線箱內。另必須具備保護措施(如:特殊之工具或 鑰匙才可打開)防止非維護人員操作或意外衝擊本體,造成危險及損壞。  交流輸入電源不可連接於輸入⁄出信號端,否則可能造成嚴重損壞,請在上電之前再次 確認電源配線,並請勿在上電時觸摸任何端子。  本體上之接地端子 務必正確的接地,可提高產品抗雜訊能力。  端子螺絲扭力為 1.95 kg-cm (1.7 in-lbs),並請使用 60/75°C 銅導線。...
  • Page 9  符合 DIN1319-1 在量測範圍最終值為 20°C + 10K 的錯誤極限需 ≤ 0.05%  Load Cell 校正環境溫度與實際操作溫度相差 10°C 以上時,建議重新校正以獲得最佳精確值。  控制暫存器 CR 位址 屬性 暫存器名稱 說明 機種型號 系統內定,DVP01LC-SL 機種代碼 = H’4106 H1000 O 韌體版本 16 進制,顯示目前韌體版本 H1001 O 模式 0 (H’0000):1 mV/V 模式 1 (H’0001):2 mV/V(預設值) 。 H1002 O R/W 特徵值...
  • Page 10 位址 屬性 暫存器名稱 說明 設定範圍在 K1 ~ K100,預設值 K10。 #10 H100A O R/W CH1 平均次數 設定值超過範圍時,則自動變更為臨界值 K1 或 K100。 CH1 重量值 重量值顯示,預設值 K0。 #12 H100C X (Low word) CH1 重量值 重量值顯示,預設值 K0。 #13 H100D X (High word) #16 H1010 O R/W CH1 穩定檢查次數 預設值...
  • Page 11 位址 屬性 暫存器名稱 說明 寫入 K1,會回復為 K0。 #42 H102A X R/W 回復出廠設定 寫入 H’1A2B 時會將所有設定值回復出廠設定 #43 H102B X R/W CH1 濾波比例設定 預設值 K2 ,設定值範圍 K1 ~ K9 (單位 :10%) 。 b0 (H’0001):CH1 零點重量(空載) b2 (H’0004):CH1 超出重量上限(超載) 狀態代碼 #50 H1032 X b4 (H’0010):CH1 量測值穩定...
  • Page 12 ………………………………………………………………… 简体中文 …………………………………………………………………… 感谢您采用台达 DVP 系列产品。台达再度推出 Load Cell 秤重测量模块 DVP01LC-SL。 DVP01LC-SL 可适用 4 或 6 线式的多种特征值 Load Cell,可配合客户需求进行反应速度 的搭配调整,轻易地满足目前荷重应用市场上的全面需求。  请在使用之前,详细阅读本使用说明书。  实施配线前,务必关闭电源。于输入电源切断后,一分钟之内,请勿触摸内部电路。  本机为开放型 (OPEN TYPE) 机壳, 因此使用者使用本机时, 必须将其安装于具防尘、 防潮及免于电击⁄冲击意外的外壳配线箱内。另必须具备保护措施(如:特殊的工具或 钥匙才可打开)防止非维护人员操作或意外冲击本体,造成危险及损坏。  交流输入电源不可连接于输入⁄出信号端,否则可能造成严重损坏,请在上电之前再次 确认电源配线。请勿在上电时触摸任何端子。本体上的接地端子 务必正确的接地, 可提高产品抗干扰能力。  端子螺丝扭力为 1.95 kg-cm (1.7 in-lbs),并请使用 60/75°C 铜导线。...
  • Page 13  符合 DIN1319-1 在测量范围最终值为 20°C + 10K 的错误极限需 ≤ 0.05%。  Load Cell 校正环境温度与实际操作温度相差 10°C 以上时,建议重新校正以获得最佳精确值。  控制寄存器 CR 位址 属性 寄存器名称 说明 机种型号 系统内定,DVP01LC-SL 机种代码 = H’4106 H1000 O 韧体版本 16 进制,显示目前韧体版本 H1001 O 模式 0 (H’0000):1 mV/V 模式 1 (H’0001):2 mV/V,默认值。 H1002 O R/W 特征值...
  • Page 14 位址 属性 寄存器名称 说明 设定值超过范围时,则自动变更为临界值 K1 或 K100。 CH1 重量值 平均重量值显示 #12 H100C X (Low word) CH1 重量值 平均重量值显示 #13 H100D X (High word) #16 H1010 O R/W CH1 稳定检查次数 默认值 K5,设定值范围 K1 ~ K500。 #18 H1012 O R/W CH1 稳定检查范围 默认值...
  • Page 15 位址 属性 寄存器名称 说明 #42 H102A X R/W 回复出厂设定 写入 H’1A2B 时会将所有设定值回复出厂设定 #43 H102B X R/W CH1 滤波比例设定 默认值 K2, 设定值范围 K1 ~ K9 (单位: 10%) b0 (H’0001):CH1 零点重量(空载) b2 (H’0004):CH1 超出重量上限(超载) 状态代码 #50 H1032 X b4 (H’0010):CH1 测量值稳定 b6 ~ b15:保留 储存所有错误状态的数据缓存器,请参照错误...
  • Page 16 …………………………………………………………………  TÜRKÇE  ………………………………………………………………… Delta’nın DVP serisi PLC’lerini seçtiğiniz için teşekkürler. Delta, load cell ile ağırlık ölçümü için DVP01LC-SL modülünü sunar. DVP01LC-SL modülü 4-kablolu veya 6-kablolu ve çeşitli karakteristik değerde load cell sensörleri ile kullanılabilir. Buna bağlı olarak, cevap zamanı (response time) kullanıcı ihtiyaçlarına göre herbiri ile koordinasyon halinde çalışma için ayarlanabilir.
  • Page 17 CR# Adres Özellik Register adı Açıklama Sistem tarafından ayarlanır: H1000 O Model adı DVP01LC-SL model kodu = H’4106 Mevcut yazılım versiyonunu Hex. Olarak H1001 O Yazılım versiyonu gösterir. Mod 0 (H’0000): 1 mV/V Mod 1 (H’0001): 2 mV/V, varsayılan H1002 O R/W Karakteristik Değer Mod 2 (H’0002): 4 mV/V...
  • Page 18 CR# Adres Özellik Register adı Açıklama Mevcut ağırlığı Bürüt ağırlık (K0) veya Net H1007 O R/W Bürüt/Net ağırlık seçimi (K1) ağırlık olarak gösterir. CH1 Brüt ağırlık H1008 O R/W Kullanıcılar brüt değeri okumak için değeri (Low word) girebilir veya komut kullanabilir. CH1 Brüt ağırlık Varsayılan: 0 H1009 O R/W...
  • Page 19 CR# Adres Özellik Register adı Açıklama Mevcut set değerlerini kalıcı olarak kaydeder ve DVP01LC-SL daha sonra enerjilendiğinde kullanabilmesi için tüm set değerlerini dahili flash memory içine yazar. H0: Çalışma yok (Varsayılan) H’FFFF: Kayıt başarılı Ayarlanan değerleri H’5678: Dahili Flash memory içerisine #41 H1029 X R/W kaydetme (H’5678)
  • Page 20 1 bit 2 bits bit2 Stop bit Even bit1 ~ Parity bit0 None None - 19 -...
