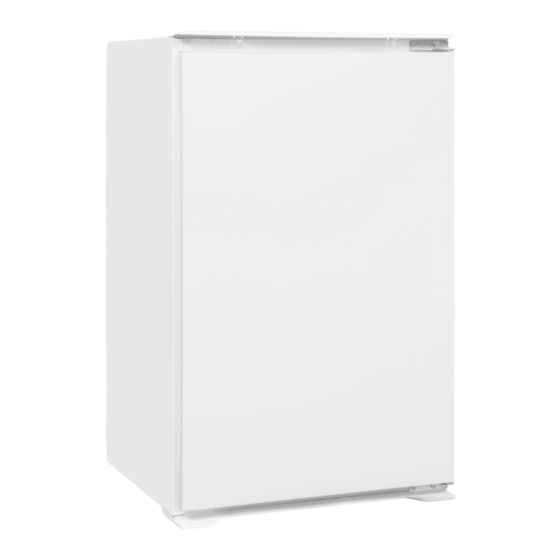

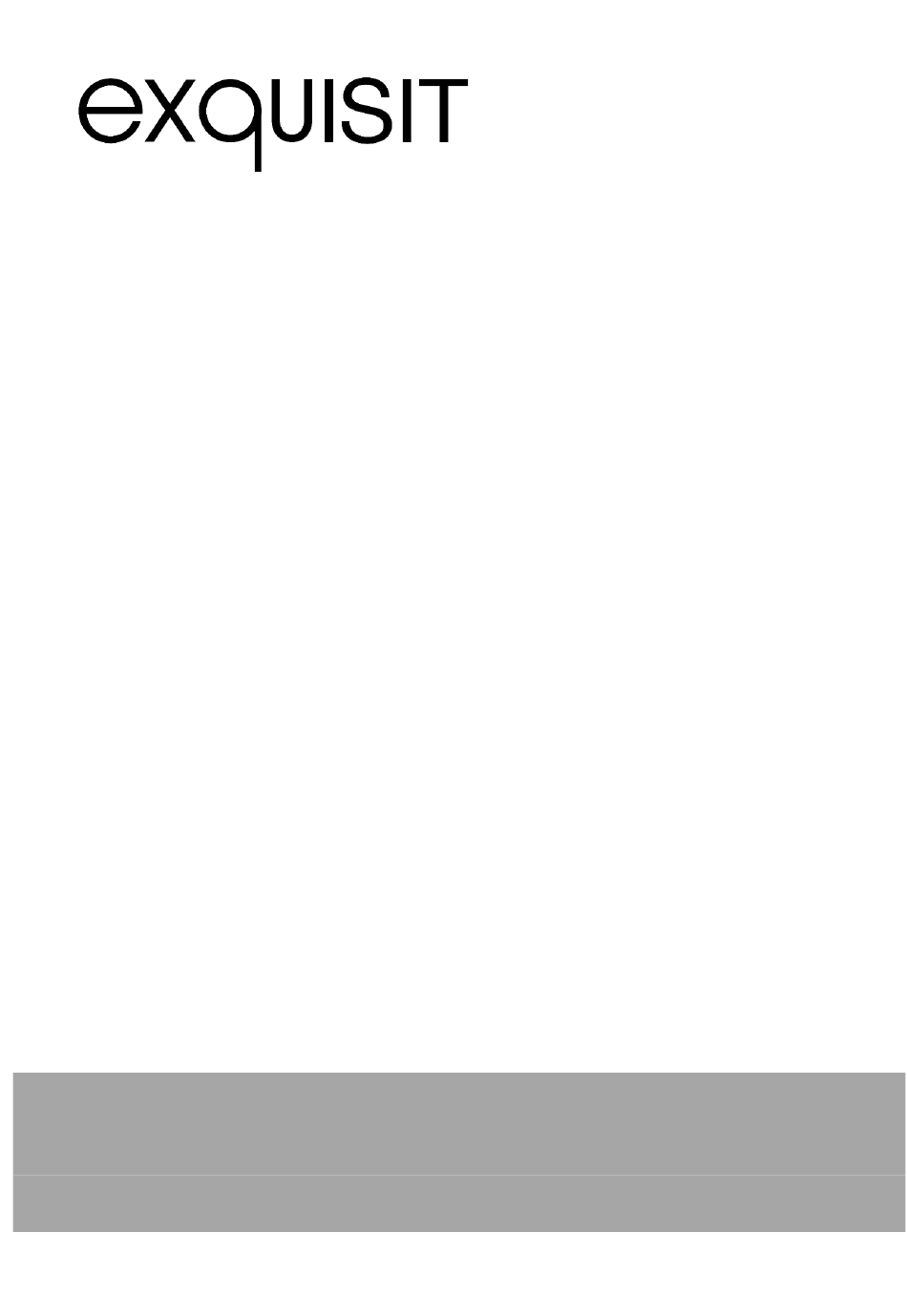

- Page 1 Einbau-Kühlschrank Built-in Refrigerator EKS5131-4-E-040D DE Gebrauchsanweisung EN Instruction manual...
- Page 2 Einleitung Vor Inbetriebnahme des Gerätes unbedingt die Gebrauchsanweisung aufmerksam durchlesen. Die Gebrauchsanweisung enthält wichtige Sicherheitshinweise für den Betrieb und den Unterhalt des Gerätes. Korrektes Bedienen trägt wesentlich zur effizienten Energienutzung bei und minimiert den Energieverbrauch im Betrieb. Eine unsachgemäße Verwendung des Gerätes kann gefährlich sein, insbesondere für Kinder.
- Page 3 Gerät kennenlernen Lieferumfang Gerät Glasablagen Gemüseschale Türfächer Eierablage Gebrauchsanweisung Einbauanweisung Servicekarte *) Im Textverlauf wird der Begriff Gerät für Kühlschrank verwendet. Bezeichnung 1) Gefrierfach 2) Temperaturregler / Beleuchtung 3) Verstellbare Glasablage 4) Glasablage über der Gemüseschale (nicht verstellbar) 5) Gemüseschale 6) Verstellbare Füße 7) Türfächer Temperaturregler...
-
Page 4: Table Of Contents
Inhaltsverzeichnis Zu Ihrer Sicherheit ..................6 Bestimmungsgemäße Verwendung .............. 6 Fehlgebrauch .................... 7 Sicherheit zu bestimmten Personengruppen ..........7 Restgefahren .................... 8 Gefahren durch Kältemittel ................. 8 Aufstellen und Anschließen ................9 Türanschlag wechseln ................9 Gerät für den Einbau vorbereiten ............... 11 Inbetriebnahme .................... - Page 5 13 Operating noises / troubleshooting ..............46 14 Spare parts/After Sales Service ............... 48 15 Warranty terms .................... 49 16 Disposal ...................... 50 Seite | 5...
-
Page 6: Zu Ihrer Sicherheit
Zu Ihrer Sicherheit 1 Zu Ihrer Sicherheit Für eine sichere und sachgerechte Anwendung die Gebrauchsanweisung und weitere produktbegleitende Unterlagen sorgfältig lesen und für spätere Verwendung aufbewahren. Alle Sicherheitshinweise in dieser Gebrauchsanweisung sind mit einem Warnsymbol versehen. Sie weisen frühzeitig auf mögliche Gefahren hin. Diese Informationen unbedingt lesen und befolgen. -
Page 7: Fehlgebrauch
Zu Ihrer Sicherheit Fehlgebrauch Folgende Tätigkeiten gelten als Fehlgebrauch und sind somit untersagt: • Keine Medikamente, Blutplasma, Laborpräparate oder ähnlichen der Medizinprodukterichtlinie 2007/47/EG zu Grunde liegenden Stoffe und Produkte im Kühlschrank lagern und kühlen. • Keine explosiven Stoffe oder Sprühdosen mit brennbaren Treibmitteln, wie z.B. Butan, Propan, Pentan usw. -
Page 8: Restgefahren
Zu Ihrer Sicherheit Restgefahren GEFAHR STROMSCHLAGGEFAHR! • Den Netzstecker am Netzkabel beim Einstecken und Herausziehen nie mit feuchten oder nassen Händen anfassen. • Das Gerät nur nach Angaben der Gebrauchsanweisung montieren und anschließen. • Im Notfall sofort den Netzstecker aus der Steckdose ziehen. •... -
Page 9: Aufstellen Und Anschließen
Aufstellen und Anschließen 2 Aufstellen und Anschließen Vor dem Aufstellen und Anschließen des Geräts sicherstellen, dass • das Gerät vom Stromnetz getrennt ist (s. Sicherheitskapitel » Stromschlag) • die Einbaubedingungen erfüllt sind (s. Kapitel Gerät für den Einbau vorbereiten). Gerät auspacken Die Verpackung muss unbeschädigt sein. - Page 10 Aufstellen und Anschließen Schrittfolge Bild 1. Das obere Scharnier mit einem Schraubendreher lösen. 2. Die Gerätetür anheben und vorsichtig zur Seite legen. 3. Die Gefrierfachtür öffnen und das Scharnier der Gefrierfachtür abschrauben. 4. Die Tür herausnehmen und auf eine weiche Unterlage legen, um Kratzer zu vermeiden.
-
Page 11: Gerät Für Den Einbau Vorbereiten
Aufstellen und Anschließen 11. Das obere Scharnier nehmen und um 180° drehen und unten links fixieren. 12. Vorsichtig die Gerätetür auf den Stift des unteren Scharniers setzen und die Tür schließen. 13. Das untere Scharnier um 180° drehen und mit dem Stift oben links auf die Gerätetür stecken. -
Page 12: Inbetriebnahme
Inbetriebnahme Ø Um die Funktion des Gerätes nicht zu beeinträchtigen, die Lüftungsöffnungen / Lüftungsschlitze der Geräteabdeckung nie abdecken oder zustellen. Ø Um eine ausreichende Belüftung zu gewährleisten, ist es wichtig, dass der Abstand zwischen Wand und Gerätevorderkante nicht kleiner als 60 cm ist. Ø... - Page 13 Inbetriebnahme Temperatur einstellen EMPFOHLENE TEMPERATUREINSTELLUNG UMGEBUNGSTEMPERATUR GEFRIERRAUM KÜHLRAUM Warm ⁄ 29° C – 38° C Einstellung 2~4 Normal ⁄ 21° C – 28° C Einstellung 4~5 Kalt ⁄ 16° C – 20° C Einstellung 5~6 Ø Gemäß den empfohlenen Temperatureinstellungen, Lebensmittel nicht länger als 3 Tage im Kühlraum aufbewahren.
-
Page 14: Lebensmittel Richtig Lagern
Inbetriebnahme Die kälteste Position im Kühlraum lokalisieren Das nebenstehende Symbol zeigt im Kühlschrank (oberhalb der Glasablage über die Gemüseschale) max. +4 °C und kälter an. Ist das Symbol «OK» nicht ersichtlich (Temperatur ist nicht optimal): 1. den Temperaturregler einen/halben Schritt kälter stellen (bis zur erneuen Prüfung ca. - Page 15 Inbetriebnahme • Nahrungsmittel so in den Kühlschrank stellen, dass die Luft frei im Fach zirkulieren kann. • Bei der Lagerung von Flaschen im Flaschenfach der Innentür darauf achten, dass sie nicht zu schwer sind; das Fach könnte sich von der Tür lösen. •...
- Page 16 Inbetriebnahme Beschreibung Gefrierfächer nach *-Fach ZIEL- FÄCHER-TYP GEEIGNET ZUM… LAGERTEMPERATUR Aufbewahren von frischem Fleisch und frischem Fisch über einen Zeitraum von einem bis maximal drei Tagen „Null-Sterne-Fach“ - 6 °C ~ + 0 °C sowie zum Lagern oder Herstellen von Eiswürfeln.
- Page 17 Inbetriebnahme Übersicht Lagerempfehlungen Kühl-/Gefrierraum Kühlraum Gefrierraum ❶ ❽ ❷ ❸ ❹ ❺ ❻ ❼ Ø Gefriervermögen der maximalen Menge an Lebensmitteln innerhalb von 24 Stunden ist auf dem Typenschild (im Innenraum oder auf der Rückseite des Gerätes) und dem Produktdatenblatt ersichtlich. Seite | 17...
-
Page 18: Energie Sparen
Inbetriebnahme Eiswürfel herstellen Eiswürfelschale (nicht im Lieferumfang enthalten) zu drei Vierteln mit Wasser füllen und waagerecht auf den Boden des Gefrierabteils stellen. Festgefrorene Eiswürfelschale mit einem stumpfen Gegenstand lösen (z.B. Löffelstiel). Fertige Eiswürfel für kurze Zeit unter fließendes Wasser halten, somit lassen sie sich leichter lösen. Energie sparen •... -
Page 19: Wartung Und Pflege
Wartung und Pflege 4 Wartung und Pflege Aus hygienischen Gründen das Gerät außen und innen einschließlich Türdichtung und Innenausstattung regelmäßig reinigen. Vor allen Wartungs- und Pflegetätigkeiten sicherstellen, dass das Gerät vom Stromnetz getrennt ist (s. Sicherheitskapitel » Stromschlag). VORSICHT VERLETZUNGSGEFAHR! •... -
Page 20: Gerätetürdichtung Reinigen / Wechseln
Wartung und Pflege Gerätetürdichtung reinigen / wechseln Luftdichtheit der Dichtungen von Tür oder Deckel prüfen 1. Ein ausreichend langen Papierstreifen von 50 mm Breite und 0,08 mm - Dicke an verschiedenen Stellen des Gerätes einklemmen. à Lässt sich das Papier mit einem leichten Widerstand durchziehen, ist die Gerätetürdichtung dicht. -
Page 21: Leuchtmittel (Led)
Wartung und Pflege Manuelles Abtauen im Gefrierraum Im Gefrierraum kann sich nach längerem Gebrauch eine Reif- und Eisschicht bilden. Erreicht diese Eisschicht eine Dicke von 6 – 8 mm, den Gefrierraum abtauen und reinigen. Eine zu starke Reif- und Eisschicht erhöht den Energieverbrauch. Vor dem Abtauen den Temperaturregler auf die höchste Einstellung stellen;... -
Page 22: Betriebsgeräusche / Fehler Beheben
Betriebsgeräusche / Fehler beheben 5 Betriebsgeräusche / Fehler beheben Reparaturen an elektrischen Geräten ausschließlich vom Kundendienst ausführen lassen (s. Kapitel Ersatzteile / Kundenservice). Eine falsch bzw. nicht fachgerecht durchgeführte Reparatur kann Gefahren für den Benutzer herbeiführen. Bei einer nicht fachgerecht durchgeführten Reparatur erlischt der Garantieanspruch. Betriebsgeräusche GERÄUSCHE GERÄUSCHART... - Page 23 Betriebsgeräusche / Fehler beheben (s. Kapitel Gerät für den Einbau vorbereiten). Sticker „OK“ Durchschnittstemperatur in diesem Den Temperaturregler erscheint nicht. Bereich zu hoch eingestellt. auf eine kältere Stufe stellen. Den Temperaturregler nur schrittweise ändern und bis zur erneuten Prüfung ca. 12 Stunden warten. An der hinteren Hohe Raumtemperaturen (wie z.B.
-
Page 24: Ersatzteile / Kundenservice
Ersatzteile / Kundenservice 6 Ersatzteile / Kundenservice Folgende Ersatzeile sind beim Kundendienst erhältlich (Abhängig vom Gerät): (1) Thermostate, Temperatursensoren, Leiterplatten und Lichtquellen; (2) Türgriffe, Türscharniere, Einlegeböden und Einschübe Die Ersatzteile sind 7 Jahre nach dem Inverkehrbringen des letzten Exemplars eines Modells erhältlich. -
Page 25: Garantiebedingungen
Garantiebedingungen 7 Garantiebedingungen Als Käufer eines Exquisit Gerätes stehen Ihnen die gesetzlichen Gewährleistungen aus dem Kaufvertrag mit Ihrem Händler zu. Zusätzlich räumen wir Ihnen eine Garantie zu den folgenden Bedingungen ein: Leistungsdauer Die Garantie läuft 24 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). Während der ersten 6 Monate beseitigt der Kundendienst Mängel am Gerät unentgeltlich. -
Page 26: Entsorgung
Entsorgung 8 Entsorgung Verpackung entsorgen Die Verpackung sortenrein entsorgen. Pappe und Karton zum Altpapier und Folien in die Wertstoffsammlung geben. Altgerät entsorgen (DE) Altgeräte dürfen nicht in den Hausmüll Das Symbol der durchgestrichenen Abfalltonne auf Rädern auf dem Produkt oder seiner Verpackung bedeutet, dass das Gerät nicht im Hausmüll entsorgt werden darf, sondern eine separate Entsorgung erfordert. - Page 27 Seite | 27...
- Page 28 Introduction It is essential to read the instruction manual carefully before operating the appliance. The instruction manual contains important safety information for the operation and maintenance of the appliance. Proper operation makes a major contribution to efficient energy use and minimises the energy consumption of the appliance. Improper use of the appliance can be dangerous, particularly for children.
- Page 29 Getting to know your appliance Scope of supply Appliance Glass shelves Vegetable drawer Door compartments Egg tray Instruction manual Installation instructions Service card *) The term appliance is used throughout the text to refer to a refrigerator. Designation 1) Freezer compartment 2) Temperature controller / lighting 3) Adjustable glass shelf 4) glass shelf above the vegetable...
-
Page 30: For Your Safety
For your safety 9 For your safety For safe and proper use of the appliance, read the instruction manual and other documentation accompanying the product and keep in a safe place for future reference. All safety instructions in this instruction manual are marked with a warning symbol. They draw your attention to potential hazards. -
Page 31: Improper Use
For your safety Improper use The following activities are considered improper use and are therefore prohibited: • Do not store or refrigerate medicines, blood plasma, laboratory preparations or similar substances and products based on the Medical Devices Directive 2007/47/EC in the refrigerator. •... -
Page 32: Residual Risks
For your safety Residual risks DANGER ELECTRIC SHOCK HAZARD! • Never touch the mains plug on the mains power cable with wet or damp hands when plugging it in or unplugging it. • Install and connect the appliance only in accordance with the description in the instruction manual. -
Page 33: Setting Up And Connecting
Setting up and connecting What to do if the refrigeration circuit is damaged: ü Avoid naked flames and ignition sources. ü Ventilate the room in which the appliance is installed thoroughly. ü Contact After Sales Service. Setting up and connecting Before setting up and connecting the appliance, ensure that •... - Page 34 Setting up and connecting Step-by-step instructions Figure 1. Unscrew the upper hinge using a screwdriver. 2. Lift off the appliance door and place safely to one side. 3. Open the freezer compartment door and unscrew the hinge of the freezer compartment door. 4.
-
Page 35: Preparing The Appliance For Installation
Setting up and connecting 11. Remove the upper hinge, turn by 180° and install on the bottom left-hand side. 12. Carefully fit the appliance door onto the pin of the lower hinge and close the door. 13. Turn the lower hinge by 180° and insert the pin into the top left-hand corner of the appliance door. -
Page 36: Putting Into Operation
Putting into operation Ø In order not to impair the function of the appliance, never cover or block the ventilation openings/slots of the appliance cover. Ø To ensure adequate ventilation, it is important that the clearance between the wall and the front edge of the appliance is not less than 60 cm. - Page 37 Putting into operation Setting the temperature RECOMMENDED TEMPERATURE SETTING FREEZER REFRIGERATING AMBIENT TEMPERATURE COMPARTMENT COMPARTMENT Warm ⁄ 29° C - 38° C Setting 2~ 4 Normal ⁄ 21° C - 28° C Setting 4~ 5 cold ⁄ 16° C - 20° C Setting 5~ 6 Ø...
-
Page 38: Proper Storage Of Food
Putting into operation Locating the coldest position in the refrigerating compartment The adjacent symbol indicates a temperature of at least +4 °C and colder in the refrigerator (above the glass shelf over the vegetable drawer). If the "OK" symbol is not visible (temperature is not optimal): 1. - Page 39 Putting into operation • Place food in the refrigerator in such a way that the air can circulate freely in the compartment. • When storing bottles in the bottle compartment of the inner door, make sure that they are not too heavy; the compartment could come away from the door. •...
- Page 40 Putting into operation Description of freezer compartment according to number of stars TARGET COMPARTMENT STORAGE SUITABLE FOR... TYPE TEMPERATURE Storage of fresh meat and fresh fish for a "0-star period of one to a maximum of three - 6 °C ~ + 0 °C compartment"...
- Page 41 Putting into operation Overview of storage recommendations for refrigerator/freezer compartment Refrigerator compartment Freezer compartment ❶ ❽ ❷ ❸ ❹ ❺ ❻ ❼ Ø Freezing capacity of the maximum amount of food within 24 hours can be seen on the type plate (inside or on the back of the appliance) and the product fiche.
-
Page 42: Saving Energy
Putting into operation Making ice cubes Fill an ice cube tray (not included in the scope of supply) three-quarters full with water and place horizontally on the bottom of the freezer compartment. Loosen a frozen ice cube tray only with a blunt object (e.g. the handle of a spoon). Hold frozen ice cubes under running water for a short time to make them easier to remove. -
Page 43: Service And Maintenance
Service and maintenance Service and maintenance For hygiene reasons, regularly clean the appliance inside and out, including the door seal and interior fittings. Before carrying out any maintenance and servicing work, ensure that the appliance is disconnected from the mains power supply (see safety chapter » Electric Shock). CAUTION RISK OF INJURY! •... -
Page 44: Cleaning/Replacing The Appliance Door Seal
Service and maintenance 12.2 Cleaning/replacing the appliance door seal Checking the airtightness of the door seals or cover seals 1. Clamp a sufficiently long strip of paper 50 mm wide and 0.08 mm thick at various points on the appliance. à... -
Page 45: Lamp (Led)
Service and maintenance Manual defrosting in the freezer compartment After prolonged operation, a frost or ice layer may form in the freezer compartment. If this ice layer reaches a thickness of 6 – 8 mm, defrost and clean the freezer compartment. -
Page 46: Operating Noises / Troubleshooting
Operating noises / troubleshooting Operating noises / troubleshooting Repairs to electrical appliances may only be carried out by After Sales Service (see chapter "Ersatzteile / Kundenservice"). An incorrectly performed repair can pose dangers for the user. If the repair is not carried out professionally, the warranty claim is voided. Operating noises NOISES TYPE OF NOISE... - Page 47 Operating noises / troubleshooting prescribed clearances (see chapter Gerät für den Einbau vorbereiten). "OK" sticker does not Average temperature in this area is Set the temperature appear. set too high. regulator to a colder setting. Only change the temperature regulator gradually and wait for approximately 12 hours before checking again.
-
Page 48: Spare Parts/After Sales Service
Spare parts/After Sales Service Spare parts/After Sales Service The following spare parts are available from After Sales Service (depending on the appliance): (1) Thermostats, temperature sensors, circuit boards and light sources (2) Door handles, door hinges, shelves and drawers Spare parts are available 7 years after the last appliance of a model has been placed on the market. -
Page 49: Warranty Terms
Warranty terms Warranty terms As the buyer of an Exquisit appliance, you are entitled to the statutory warranties arising from the purchase contract with your dealer. In addition, we grant you a warranty on the following terms: Warranty period The warranty period is 24 months from the date of purchase (proof of purchase must be presented). -
Page 50: Disposal
Disposal Disposal Disposing of packaging materials Sort packaging materials before disposal. Paper and cardboard with the waste paper and plastic film in the recycled materials bin. Disposing of old appliances (EN) Old appliances must not be disposed of with household waste The symbol of the crossed-out wheeled bin on the product or its packaging means that the appliance must not be disposed of with household waste but requires separate disposal. - Page 51 Page | 51...
- Page 52 GGV HANDELSGES. MBH & CO. KG AUGUST-THYSSEN-STR. 8 D-41564 KAARST GERMANY EKS5131-4-E-040D_BDA_DE-EN_E1-1-2024-05-M.DOCX www.exquisit.de...
