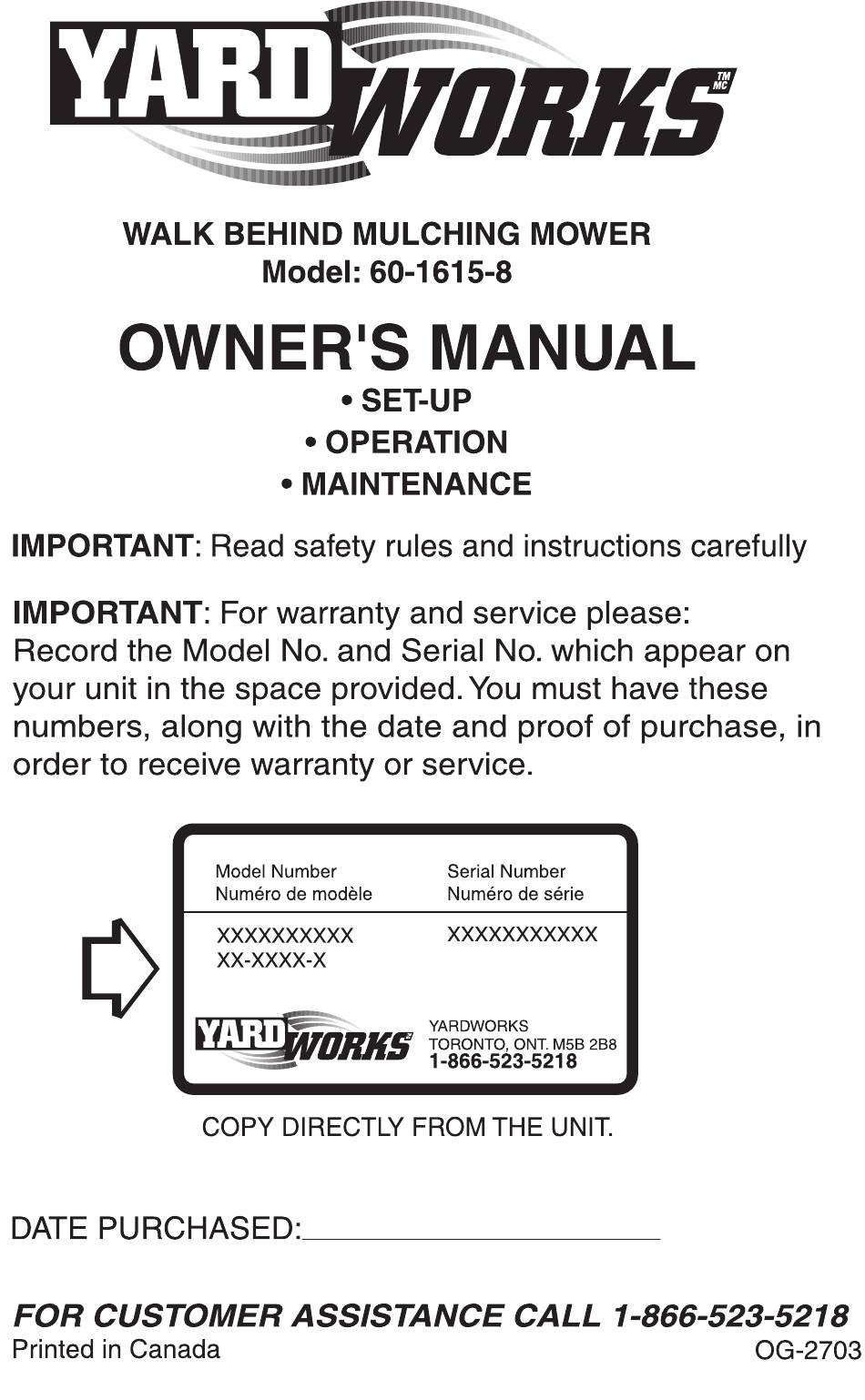

Yardworks 60-1615-8 Owner's Manual

Yardworks 60-1615-8 Owner's Manual

Walk behind mulching mower
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 60-1615-8 and is the answer not in the manual?

Questions and answers

Related Manuals for Yardworks 60-1615-8

Summary of Contents for Yardworks 60-1615-8

  • Page 2: Important Safe Operation Practices

    This unit has been inspected against the manufacturers quality check list. In case of a discrep- ancy, please call us. We will make every effort to ship the part(s) by courier within one working day of your call. IMPORTANT SAFE OPERATION PRACTICES WARNING: This symbol points out important safety instructions which, if not fol- lowed, could endanger the personal safety and/or property of yourself and others.
  • Page 3 The blade control handle is a safety device. • Never attempt to bypass its operation. Mow across the face of slopes; never up • Doing so makes the safety device inopera- and down. Exercise extreme caution when tive and may result in personal injury changing direction on slopes.
  • Page 4 self or your clothes which can ignite. Wash GENERAL SERVICE: your skin and change clothes immediately. Never run an engine indoors or in a poorly • a) Use only an approved gasoline con- ventilated area. Engine exhaust contains car- tainer. bon monoxide, an odorless and deadly gas.

  • Page 5: Slope Gauge

    OWNER'S WARNING - Your Responsibility: SAFETY LABEL MANUAL Restrict the use of this power machine to persons who read, understand and follow the warnings and instruc- tions in this manual and on the machine. SLOPE GAUGE (Keep this sheet in a safe place for future reference.)

  • Page 6: Table Of Contents

    TABLE OF CONTENTS IMPORTANT SAFE OPERATION PRACTICES ........2 SLOPE GAUGE .

  • Page 7: Unpacking

    It is suggested that this manual be read in its entirety before attempting to assemble or operate. Keep this manual in a safe place for Lower Handle future reference ordering replacement parts. Notch This unit is shipped WITHOUT GASOLINE or OIL. After assembly, service engine with gasoline and oil as instructed in the separate engine manual packed with your unit.
  • Page 8 Secure with small wing nut. See Figure 7. • Drive Control Handle NOTE: If the starter rope becomes dis- connected from rope guide on handle, disconnect and ground the spark plug wire as instructed in the separate en- gine manual. Depress the blade control handle and pull the starter rope out from engine slowly.
  • Page 9 ASSEMBLY OF GRASS CATCHER (Soft Grass Bag) NOTE: Make certain the grass bag is turned right side out before assembling Hooks (warning label will be on the outside). Place bag over frame (black plastic side is • the bottom of bag.) Slip the openings in the side of the plastic channel on bag over the hooks on the grass catcher frame.

  • Page 10: Controls

    HInged Mulching Plug Drive Clutch Control Blade Control Side Handle Chute Deflector Recoil Starter Figure 12 Grass Catcher NOTE: Do not remove the hinged mulch- ing plug at any time, even when you are Side Discharge not mulching. Chute Height WARNING: All mowers are equipped Adjustment Mulching...

  • Page 11: Adjustment

    BEFORE STARTING handle is pushed forward, the faster the mower will propel. Attach spark plug wire to spark plug. If unit • is equipped with a rubber boot over the end NOTE: The blade control handle must of the spark plug wire, make certain the be depressed in order to operate the metal loop on the end of the spark plug unit.

  • Page 12: Lubrication

    The wheel adjusters • ENGINE - Follow engine manual for lubrica- give you nine (9) dif- tion instructions. f ere nt cu t t ing positions. Medium is BLADE CONTROL - Lubricate the pivot th e bes t for mo st points on the blade control handle and the mowers.
  • Page 13 The spark plug should be cleaned and the Sleeve Spacer gap reset once a season. Spark plug replace- ment is recommended at the start of each Half Pulleys mowing season; check engine manual for cor- rect plug type and gap specifications. Sleeve Spacer NOTE: This spark ignition system meets Wave Washer...

  • Page 14: Off Season Storage Instructions

    OFF SEASON STORAGE Left Right Front Front INSTRUCTIONS Wheel Wheel The following steps should be taken to pre- pare lawn mower for storage. Clean and lubricate mower thoroughly as • described in the lubrication instructions. Engine Refer to engine manual for correct engine •...
  • Page 15 Engine Shroud Chart NOTE: this chart shows all the optional engine shrouds for the lawn mowers covered in this manual. To order replacement parts, please refer to the shroud and hardware applicable to your lawn mower unit. Tableau des capots de moteur REMARQUE: Ce tableau représente tous les capots en option proposés pour les tondeuses mentionnées dans cette notice.

  • Page 16: Replacement Parts

    REPLACEMENT PARTS/PIÈCES DÉTACHÉES 90 91 93 92 30 31 23 24 21 22...
  • Page 17 PART N° DE N° DE RÉF PIÈCE DESCRIPTION DESCRIPTION 710-0487 Carriage Bolt 5/16-18 x 2.0 Boulon ordinaire 5/16-18 x 2.0 710-1205 Rope Guide Bolt Boulon de guidage de cordon 720-0279 Knob - ERS Guide 1/4-20 Bouton - 1/4-20 736-0451 Saddle Wash. .320 ID x .937 OD Rondelle selle 0,320 DI x 0,937 DE 720-0284 Handle Knob Assembly...
  • Page 18 PART N° DE N° DE RÉF PIÈCE DESCRIPTION DESCRIPTION 710-1017 Torx Mach. AB-Tapp Scr. 1/4 x .62" Lg. Vis torx AB 1/4 x 0,62 po de lg 682-3056A Handle Brkt Ass’y Comp. RH Support du guidon CD 682-3057A Handle Brkt Ass’y Comp. LH Support du guidon CG 682-0512A Height Adj.
  • Page 20 PART N° DE N° DE RÉF PIÈCE DESCRIPTION DESCRIPTION 712-3025 Hex Jam Nut 5/16-24 Écrou blocage à six pans 5/16-24 736-0425 Cupp. Wash. .325 ID x .930 OD x .04 Rondelle creuse 0,325 DI x 0,930 DE x 0,04 656-0047 Pulley Poulie 712-0896...

  • Page 21: Warranty

    Additional Limited Sixty Days Warranty on Battery: After one hundred eighty (180) days but within two hundred forty (240) days from the date of purchase, YARDWORKS CANADA will re- place the defective battery, for the original purchaser, for a cost of one-half (1/2) of the current retail price of the battery in effect at the date of return.

  • Page 22: Trouble Shooting

    TROUBLE SHOOTING PROBLEM POSSIBLE CAUSE(S) CORRECTIVE ACTION Engine fails to start 1. Blade control handle disengaged. 1. Engage blade control handle. 2. Spark plug wire disconnected. 2. Connect spark plug wire. 3. Fuel tank empty, or stale fuel. 3. Fill tank with clean, fresh gasoline. 4.
  • Page 23 notes . . .

  • Page 25: Consignes De Sécurité

    Cette machine a été inspectée en vertu de la liste de contrôle de la qualité établie par le fabri- cant. En cas de divergence, veuillez vous téléphoner. Nous ferons notre possible pour expédier la ou les pièces par messagerie dans un délai d’un jour ouvrable à compter de votre appel. CONSIGNES DE SÉCURITÉ...
  • Page 26 • La poignée de commande de la lame est un sentez pas à l’aise sur la pente, n’y travaillez pas. mesure sécurité utilisez dispositif de sécurité. Ne tenez jamais de contourner son rôle. Ceci empêche le l’inclinomètre fourni dans la notice d’utilisation pour mesurer la pente du terrain avant de d i s po si ti f de sécurité...
  • Page 27 ENTRETIEN ENTRETIEN GÉNÉRAL: MANIPULATION DE L’ESSENCE • Ne faites jamais fonctioner la machine dans un local clos car les gaz d’échappement du • Pour éviter toute blessure ou dégât matériel, moteur contiennent du monoxyde de carbone, f a i t e s trè s at te nti on en manipul ant de un gaz inodore très dangereux.

  • Page 28: Inclinomètre

    AVERTISSEMENT - Votre responsabilité NOTICE ÉTIQUETTE DE D'UTILISATION SÉCURITÉ Cette machine ne doit être utilisée que par des personnes qui peuvent lire, comprendre et respecter les avertissements et instructions qui figurent dans cette notice et sur la machine. INCLINOMÈTRE (À conserver à un endroit sûr pour toute consultation ultérieure.)

  • Page 29: Contenu Du Sachet De Boulonnerie

    TABLE DES MANIÈRE CONSIGNES DE SÉCURITÉ ..........2 INCLINOMÈTRE .

  • Page 30: Déballage

    Il est conseillé de lire ce manuel au complet avant d’essayer d’assembler ou d’utiliser l’appareil. Conservez ce manuel dans un endroit sûr afin vous référer Encoche Guidon ultérieurement et pour commander des inférieur pièces de rechange. Cette machine est expédiée sans huile ni essence.
  • Page 31 Maintenez le bloc d’ajustement de la trans- • Barre de mission avec le boulon que vous venez commande d’enlever. Voir la Figure 7. INSTALLATION DE LA CORDE DU DÉMARREUR (Boulonnerie C) La corde du démarreur se trouve sur l’intérieur • du compartiment du moteur.
  • Page 32 Rondelle à Rondelle ressort creuses Grosse rondelle Fente plate Barre de pivotement Boulon de l'essieu Figure 8 REMARQUE: Serrez le boulon de l’essieu jusqu’à ce que la rondelle Glissières en plastique creuse soit aplatie. Figure 9 ASSEMBLAGE FINAL Assurez-vous que tous les boulons et tous •...

  • Page 33: Commandes

    Bouchon de déchiquetage Barre de commande Manette de Déflecteur commande d'éjection des lames latérale Corde démarrage Figure 12 Sac à herbe Enfoncez les crochets du sac à herbe dans • la tige de porte. Voir la figure 11. Refermez le clapet d’éjection arrière. Goulotte d'éjection latérale POUR ENLEVER LE SAC À...

  • Page 34: Utilisation

    barre est poussée vers l’avant, plus la tondeuse avance vite. Boucle métallique Manette de commande de la lame sur le fil Elle est située sur le guidon supérieur de la Gaine en de la tondeuse. Voir la figure 13. Elle doit être caoutchouc bougie serrée pour que la tondeuse fonctionne.

  • Page 35: Réglages

    ARRÊT DU MOTEUR DISPOSITIFS DE RÉGLAGE DE HAUTEUR (Voir la figure 15). Lâchez le guidon de commande de la lame • pour arrêter le moteur et la lame. Arrêtez la tondeuse et • débranchez le fil de la Débranchez le fil de la bougie et mettez-le à •...

  • Page 36: Lubrification

    spécifique, couchez la tondeuse sur le LUBRIFICATION côté avec le carburateur en l’air. ATTENTION: DÉBRANCHEZ TOUJOURS LAME LE FIL DE LA BOUGIE AVANT DE FAIRE ATTENTION: Le fait de couper l’herbe sur un L’ENTRETIEN. sol sablonneux provoque l’usure de la lame par abrasion.
  • Page 37 Vérifiez régulièrement que tous les écrous et boulons sont bien serrés pour garantir le Support fonctionnement sans danger de la tondeuse. MOTEUR Courroie Consultez la notice d’utilisation du moteur pour tout ce qui concerne l’entretien du Boulon moteur. Entretoise Utilisez l’huile à moteur recommandée dans Écrou de la notice d’utilisation du moteur fournie avec la tondeuse.

  • Page 38: Entreposage Hors Saison

    In st alle z la c our r o ie e uve ( piè ce no Enduisez la lame de la tondeuse d’une • • 754-0465) dans l’ordre inverse. graisse à châssis pour l’empêcher de rouiller. REMARQUE: Commencez à remonter Entreposez la tondeuse dans un endroit sec •...

  • Page 39: Guide De Dépannage

    GUIDE DE DÉPANNAGE PROBLÈME CAUSE(S)PROBABLE(S) SOLUTION 1. La poignée de commande de la 1 . Em bray ge z la poig né e de lame n'est pas embrayée. commande de la lame. 2. Le f il d e la bou gie e st 2.

  • Page 40: Garantie

    à la charge de l’acheteur. Les frais de transport d’une pièce quelconque envoyée à des fins de remplacement en vertu de cette garantie doivent être prise en charge par l’acheteur, sauf si le renvoi de la machine est demandé par écrit par YARDWORKS CANADA.
