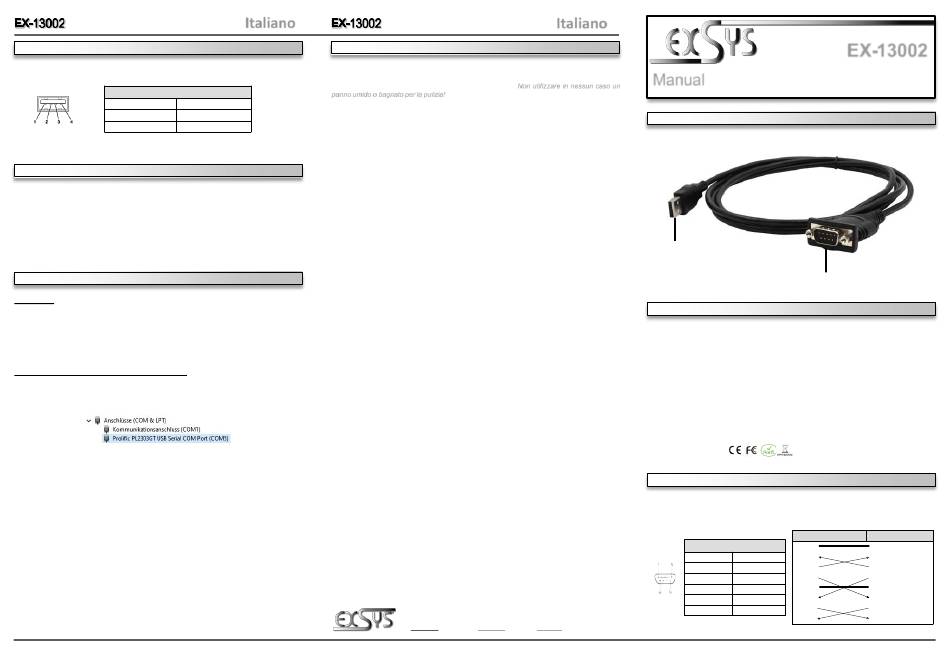

Exsys EX-13002 Manual page 2

ATTACCHI & LED DI STATO
USB 2.0 TYPE-A:
USB 2.0 TYPE-A
Pin Segnale Pin
1 VCC 3
2 DATA- 4
INSTALLAZIONE HARDWARE
Si prega di osservare le seguenti istruzioni per l'installazione. Poiché esistono molte differenze tra i PC,
possiamo fornirvi solamente delle istruzioni in generale per l'installazione dell' EX-13002. Se qualcosa
non vi è chiaro, fare riferimento alle istruzioni per l'uso del proprio computer.
1. Collega l'EX-13002 a una presa USB Type-A del tuo PC.
2. Ora puoi avviare il PC e continuare con "Installazione del driver".
INSTALLAZIONE DRIVER
Windows
Dopo aver completato l'installazione dell'hardware,
automaticamente l'adattatore e lo installa! Se i driver non vengono installati automaticamente,
scaricare prima il driver dalla nostra page web (www.exsys.it). Ora seleziona la cartella del tuo
sistema operativo e installa i driver. Seguire le istruzioni d'installazione e completare
l'installazione. Importante! Dopo l'installazione, riavvia il PC.
VERIFICA INSTALLAZIONE DRIVER
Aprire >Gestione dispositivi<. Ora dovresti andare su "Connessioni (COM e LPT)"
vedere la seguente voce:
Se vedi questa informazione o simile, il dispositivo è installato correttamente.
2
Italiano
PULIZIA
Per pulire il dispositivo utilizzare esclusivamente un panno asciutto e privo di pelucchi e
rimuovere lo sporco esercitando una leggera pressione. Nella zona dei collegamenti,
assicurarsi che non rimangano fibre del panno nella presa. Non utilizzare in nessun caso un
panno umido o bagnato per la pulizia!
Segnale
DATA+
GND
il sistema operativo riconosce
Italiano
Germania: Svizzera: Italia:
EXSYS Vertriebs GmbH EXSYS Vertriebs GmbH EXSYS Italia Srl
Industriestrasse 8 Dübendorfstrasse 17
Via Belvedere, 45/B
61449 Steinbach 8602 W angen 22100 Como (CO)
www.exsys.de www.exsys.ch
www.exsys.it
3
Manual
Vers. 1.0 / 28.09.22
LAYOUT
USB 2.0 A-Plug
for connection to PC
S1: 9 Pin Serial RS-232 Connector
DESCRIPTION & TECHNICAL INFORMATION
The EX-13002 is a module for converting USB 2.0 to RS-232 interface with FIFO 16C550 port
for connecting high speed serial RS-232 peripheral devices (e.g. modem, plotter etc.). The EX-
13002 is equipped with a USB 2.0 A-Plug for connection to the PC and a RS-232 serial 9 pin
connector for terminal devices. The USB module is hot plug & play capable. No jumpers and
settings are required for I/O address and interrupt settings, as the settings are automatically
made by the system BIOS and when the operating system is installed.
USB 1.1, 2.0 & 3.2
Compatibility:
Windows 9.x / ME / 2000 / XP / Vista / 7 / 8.x / 10 / 11 / Server 20xx/
Operating Systems:
Linux / MAC
Connectors: 1x USB 2.0 A-Plug, 1x 9 Pin Serial RS-232 Connector
Extent of delivery: EX-13002, Manual
Certificates:
CONNECTORS & STATUS LED'S
RS-232 Pin Assignments:
DB 9M RS-232 Cable Wiring
DB9 (EX-13002)
9 Pin Serial RS-232 Connector
1 DCD
2 RXD
Pin Signal Pin Signal
1 DCD 6 DSR 3 TXD
2 RXD 7 RTS 4 DTR
3 TXD 8 CTS 5 GND
4 DTR 9 RI
6 DSR
5 GND
7 RTS
8 CTS
4
EX-13002
RS-232 (Device)
1 DCD
2 RXD
3 TXD
4 DTR
5 GND
6 DSR
7 RTS
8 CTS
