M2_1~2: Разъем M.2 (Ключ M) - MSI Z270 SLI Quick Start Manual

M2_1~2: Разъем M.2 (Ключ M)
M2_1
M2_2

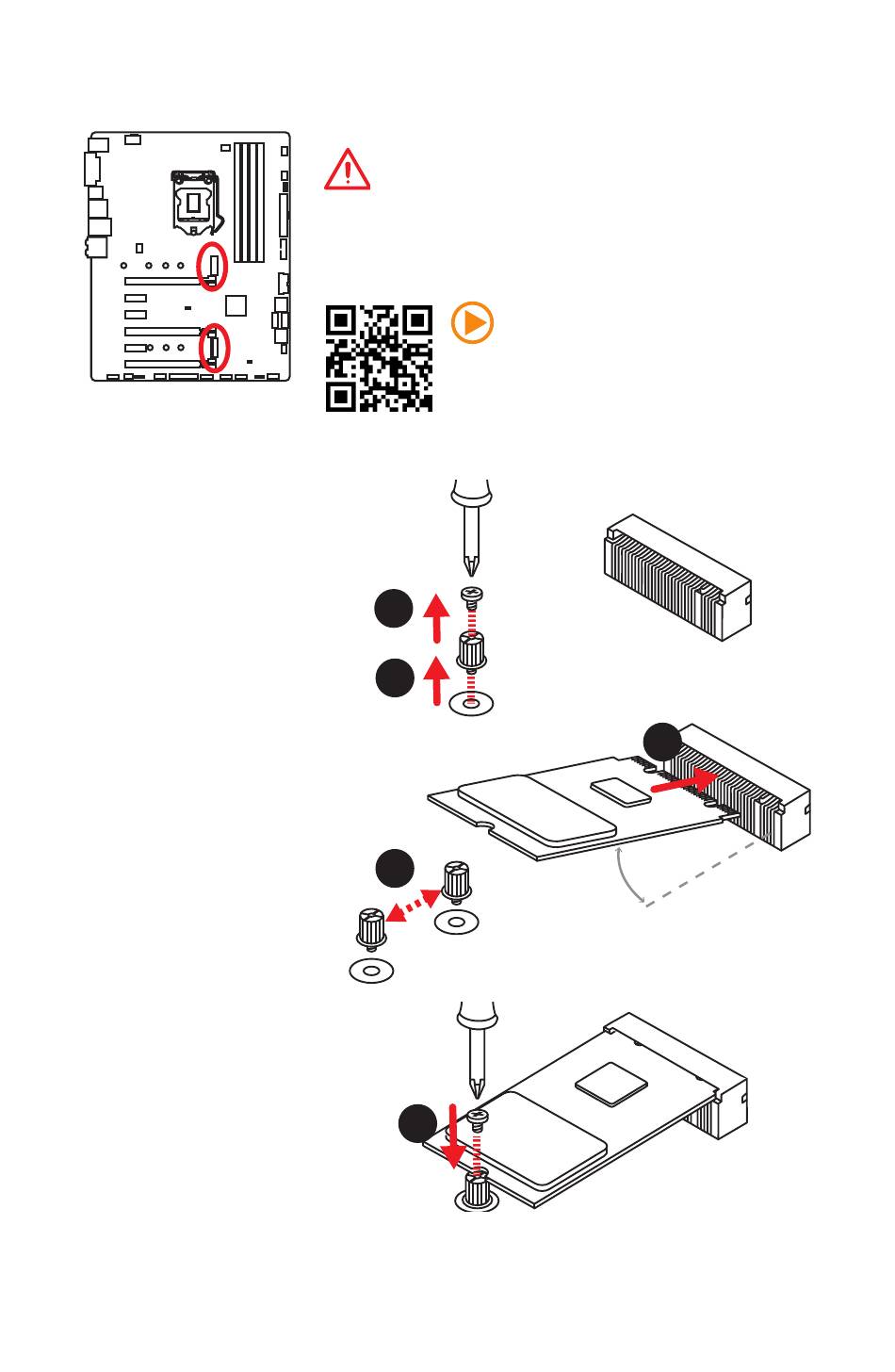

Установка модуля M.2
Выкрутите винт из
1.
стойки.
Выкрутите стойку.
2.
Закрутите стойку
3.
в отверстие,
на расстоянии,
соответствующем
длине вашего модуля
М.2.
Вставьте модуль М.2 в
4.
разъем М.2 под углом
30 градусов.
Совместите винт с
5.
выемкой на задней
кромке модуля M.2 и
закрутите его в стойку.
Внимание!
RST поддерживает только PCIe M.2 SSD с
Intel
®
y
UEFI ROM.
Memory совместима с любыми
Intel Optane
® TM
y
разъемами M.2.
Смотрите видео, чтобы узнать как
установить модуль M.2.
http://youtu.be/JCTFABytrYA
1
2
3
5
Видео Инструкция
4
30°
Компоненты материнской платы
