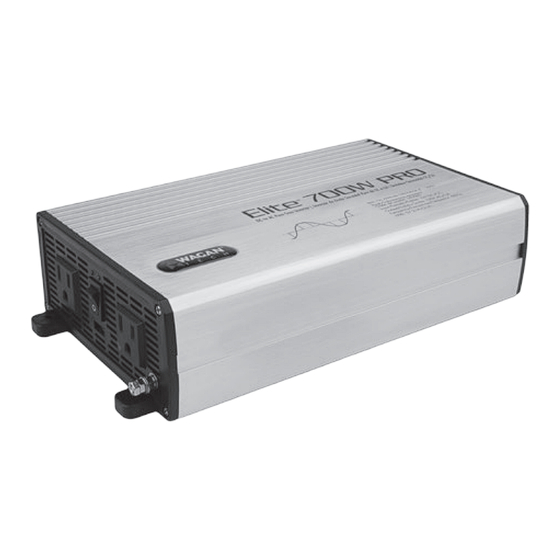

Wagan 2602 User Manual

Dc to ac pure sine inverter
Hide thumbs Also See for 2602:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Item No. / Artículo N
/ Article n° : 2602
o
User's Manual / Manual de Usuario / Guide d'Utilisation
Please visit our website for the latest information on this product.
Visite nuestro sitio web para obtener la información más reciente sobre este producto.
Veuillez visiter notre site Internet pour obtenir les dernières informations sur ce produit.
RoHS
compliant

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 2602 and is the answer not in the manual?

Questions and answers

Related Manuals for Wagan 2602

Summary of Contents for Wagan 2602

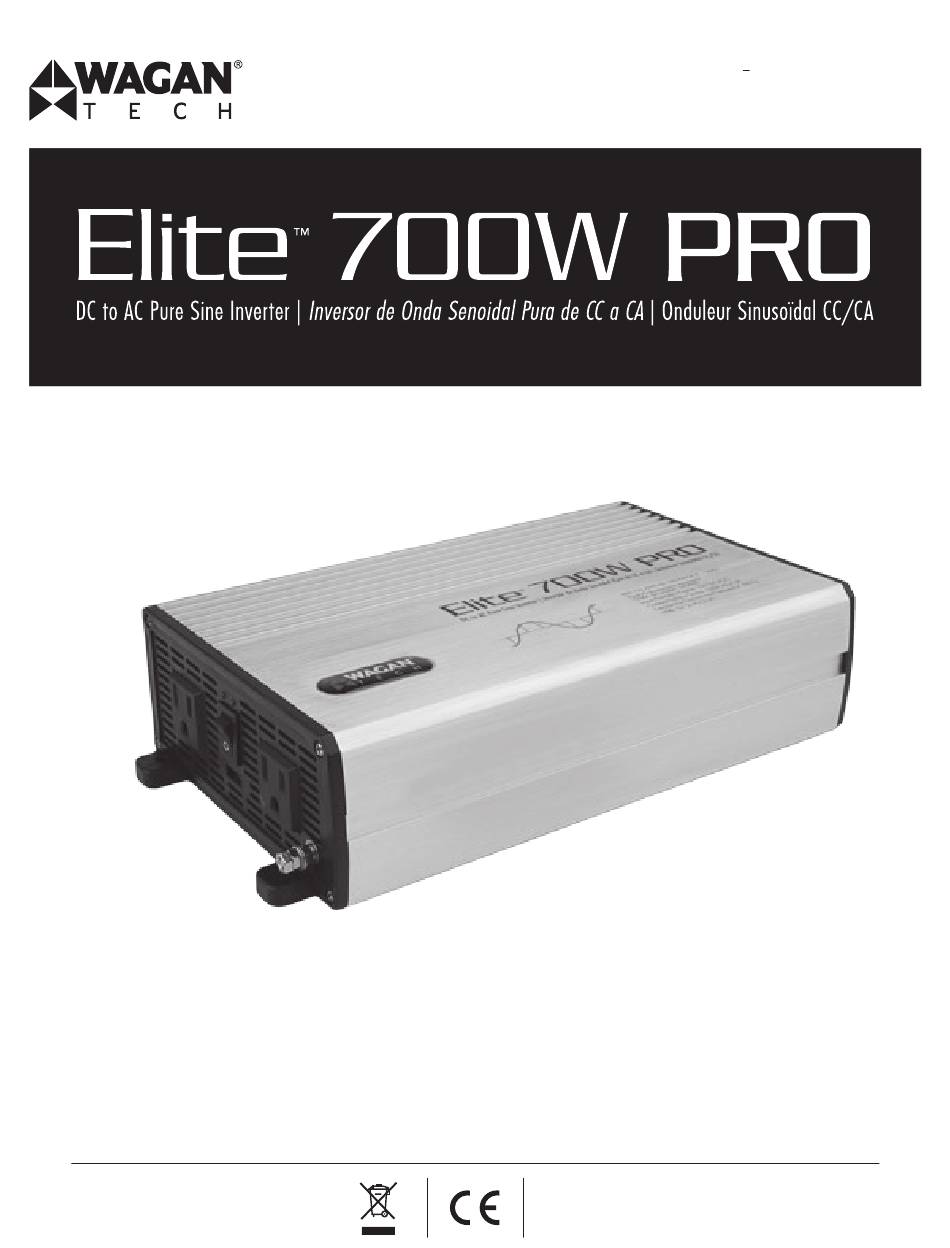

  • Page 1 Item No. / Artículo N / Article n° : 2602 User’s Manual / Manual de Usuario / Guide d’Utilisation Please visit our website for the latest information on this product. Visite nuestro sitio web para obtener la información más reciente sobre este producto.
  • Page 2 Elite 700W PRO by Wagan Tech ™ ® INTRODUCTION Thank you for purchasing the Wagan Tech Elite 700W PRO Pure Sine Wave ® ™ DC to AC Power Inverter. Read and understand this manual before installing and operating this inverter. Keep this manual for future use.

  • Page 3: Specifications

    * All specifications are typical at nominal line, half load, and 77 ºF (25 ºC) unless otherwise noted. Specifications are subject to change without notice. ©2015 Wagan Corporation. All Rights Reserved. Wagan Tech and wagan.com are trademarks used by Wagan Corporation.

  • Page 4: Disposal/Recycling Of Inverter

    Elite 700W PRO by Wagan Tech ™ ® WARNING … INVERTER OUTPUT CAN BE LETHAL. IMPROPER USE OF THIS INVERTER MAY RESULT IN PROPERTY DAMAGE, PERSONAL INJURY OR LOSS OF LIFE. • Keep the inverter away from any direct heat source or combustible materials.

  • Page 5: Front Panel

    USB Power Port — This power port can supply 5 volts at 2.1A for charging or powering tablets, e-readers, smartphones, and other small electronic devices. ©2015 Wagan Corporation. All Rights Reserved. Wagan Tech and wagan.com are trademarks used by Wagan Corporation.

  • Page 6: Rear Panel

    Elite 700W PRO by Wagan Tech ™ ® • Audible Alarm (internal to the inverter) — When the Audible Alarm makes a buzzing sound, the inverter senses a low battery condition. The user should reduce the AC load, charge the battery, and check the DC cable for excessive losses.

  • Page 7: Load Considerations

    1,400 watt momentary surge rating of this inverter. This can cause immediate overload shut down and or blow a fuse. The fuse on this inverter is external and replaceable for this purpose. ©2015 Wagan Corporation. All Rights Reserved. Wagan Tech and wagan.com are trademarks used by Wagan Corporation.

  • Page 8: Connecting The Inverter

    Elite 700W PRO by Wagan Tech ™ ® CONNECTING THE INVERTER Battery Clip Adapter Cord – Up to 700W Output 1. Connect an insulated copper wire to the ground terminal. The other end of the ground wire should be connected to a proper grounding point. Use the shortest practical length of wire.
  • Page 9 Isolate the television, its power cord, and antenna cables from the 12 volt power source by running an extension cord from the inverter to the television. ©2015 Wagan Corporation. All Rights Reserved. Wagan Tech and wagan.com are trademarks used by Wagan Corporation.

  • Page 10: Troubleshooting

    Elite 700W PRO by Wagan Tech ™ ® TROUBLESHOOTING PROBLEM: Low or No Output Voltage – Fault LED Lit Reason Solution Poor contact with battery, inverter Clean terminals thoroughly. Reinstall terminals. and tighten. PROBLEM: Inverter Auto Shut Down – Fault LED Lit...

  • Page 11: Warranty Disclaimers

    WAGAN Corporation disclaims any liability for consequential damages. In no event will WAGAN Corporation be responsible for any amount of damages beyond the amount paid for the product at retail.
  • Page 12 Elite 700W PRO de Wagan Tech ™ ® INTRODUCCIÓN Gracias por adquirir el inversor de onda sinusoidal pura de CC a CA Elite ™ 700W PRO de Wagan Tech . Lea y comprenda este manual antes de instalar y ®...
  • Page 13 Con cuidados mínimos y un tratamiento adecuado, proporcionará años de servicio confiable. © Corporación Wagan 2015. Todos los derechos reservados. Wagan Tech y wagan.com son marcas registradas de la Corporación Wagan.

  • Page 14: Especificaciones

    Elite 700W PRO de Wagan Tech ™ ® ESPECIFICACIONES* Forma de onda de salida Onda sinusoidal pura Entrada 12V de CC Salida 120V de CA Potencia TrueRated 700 vatios (24 horas continuas) ™ Sobretensión máxima 1,400 vatios Eficiencia > 90%...

  • Page 15: Eliminación/Reciclaje Del Inversor

    Se sabe que los productos electrónicos contienen materiales que son tóxicos si se desechan inadecuadamente. Póngase en contacto con las autoridades locales para obtener información sobre eliminación y reciclaje. © Corporación Wagan 2015. Todos los derechos reservados. Wagan Tech y wagan.com son marcas registradas de la Corporación Wagan.

  • Page 16: Panel Frontal

    Elite 700W PRO de Wagan Tech ™ ® PANEL FRONTAL Interruptor de LED de Alimentación de Falla Funcionamiento Salida Salida de CA de CA Terminal de Conexión a Tierra Puerto de Alimentación USB • Interruptor de Alimentación — Este interruptor controla la salida de CA del inversor.
  • Page 17 Este cable de seguridad es para proteger al personal en caso de una posible falla, ya sea en el cableado o en el aislamiento de la carcasa. © Corporación Wagan 2015. Todos los derechos reservados. Wagan Tech y wagan.com son marcas registradas de la Corporación Wagan.

  • Page 18: Panel Posterior

    Elite 700W PRO de Wagan Tech ™ ® PANEL POSTERIOR Terminal Positivo(+) Ventilador Ventilador [Rojo] Terminal Negativo(−) [Negro] • Terminal Positivo — Entrada de CC positiva (+) (Rojo) • Terminal Negativo — Entrada de CC negativa (−) (Negro) • Ventilador de Enfriamiento — De alta velocidad y carga controlada...

  • Page 19: Determinación De La Potencia Máxima Del Aparato

    En lugares remotos, el cable a tierra puede conectarse a una toma de tierra. © Corporación Wagan 2015. Todos los derechos reservados. Wagan Tech y wagan.com son marcas registradas de la Corporación Wagan.
  • Page 20 Elite 700W PRO de Wagan Tech ™ ® En el caso poco probable de un corto circuito, la utilización del inversor sin una conexión a tierra adecuada puede provocar una descarga eléctrica. No conecte directamente el cable a tierra al terminal negativo de CC.

  • Page 21: Solución De Problemas

    Solución Contacto deficiente con la batería o los Limpie los terminales a fondo. Vuelva a terminales del inversor. instalar y apriete. © Corporación Wagan 2015. Todos los derechos reservados. Wagan Tech y wagan.com son marcas registradas de la Corporación Wagan.
  • Page 22 Elite 700W PRO de Wagan Tech ™ ® PROBLEMA: Apagado automático del inversor – LED de falla encendido Razón Solución El voltaje de la batería está por debajo Cargue o cambie la batería. de 9.5 voltios. El inversor está demasiado caliente •...
  • Page 23 Se extiende la garantía del producto para el comprador original por el periodo de dos (2) años a partir de la fecha de compra original, que declara que está libre de defectos de materiales y mano de obra. WAGAN Corporation no asume ninguna responsabilidad por daños consecuentes. Bajo ninguna circunstancia WAGAN Corporation asumirá...
  • Page 24 Elite 700W PRO de Wagan Tech INTRODUCTION Merci d’avoir acheté l’onduleur continu/alternatif Elite 700W PRO de Wagan Tech . Assurez-vous de bien lire et de bien comprendre le contenu de ce manuel avant d’installer et d’utiliser votre onduleur. Gardez le manuel afin de le consulter ultérieurement.
  • Page 25 700W PRO est un ajout indispensable à votre collection d’appareils portables. Un minimum d’entretien suffira à en tirer des années de service sans faille. ©2015 Wagan Corporation. Tous droits réservés. Wagan Tech et wagan.com sont des marques de commerce utilisées par Wagan Corporation.

  • Page 26: Détails Techniques

    Elite 700W PRO de Wagan Tech DÉTAILS TECHNIQUES* Onde de sortie Tension sinusoïdale Entrée 12V CC Sortie 120V CA Puissance TrueRated 700 watts (24 heures continue) Onde de pointe 1,400 watts Efficacité > 90% Fréquence 60Hz Distorsion harmonique totale < 3% Consommation de courant à...
  • Page 27 Les produits électroniques renferment des matières toxiques si elles sont mal éliminées. Contacter l’administration de votre région pour savoir comment jeter ou recycler votre onduleur. ©2015 Wagan Corporation. Tous droits réservés. Wagan Tech et wagan.com sont des marques de commerce utilisées par Wagan Corporation.

  • Page 28: Panneau Avant

    Elite 700W PRO de Wagan Tech PANNEAU AVANT Interrupteur d'Alimentation DEL Marche DEL Erreur Prises de Prises de Sortie CA Sortie CA Borne de Terre Port d’Alimentation USB • Interrupteur d'Alimentation — Commande la sortie du CA de l’onduleur. •...

  • Page 29: Panneau Arrière

    • Borne Négative — Entrée CC Négatif (−) (Noir) • Ventilateur de Refroidissement — Haute vitesse, et contrôlé par la charge ©2015 Wagan Corporation. Tous droits réservés. Wagan Tech et wagan.com sont des marques de commerce utilisées par Wagan Corporation.
  • Page 30 Elite 700W PRO de Wagan Tech ASPECTS À CONSIDÉRER – CHARGE La possibilité d’utiliser l’onduleur pour alimenter un appareil dépend grandement de la charge de démarrage de ce dernier. La charge initiale est momentanée. Pour plusieurs appareils cette charge est environ le double de la charge continue, quoique la charge de démarrage puisse être jusqu’à...
  • Page 31 5. Brancher le cordon de l’appareil CA dans la prise de sortie CA de l’onduleur et/ou dans la prise d’alimentation USB de l’appareil CA. ©2015 Wagan Corporation. Tous droits réservés. Wagan Tech et wagan.com sont des marques de commerce utilisées par Wagan Corporation.
  • Page 32 Elite 700W PRO de Wagan Tech 6. Placer l’Interrupteur d'Alimentation en position Marche "|". Le voyant vert indique que l’onduleur est alimenté et qu’il fonctionne normalement. Entre les utilisations, mettre l’Interrupteur d'Alimentation en position Arrêt "O". PROBLÈMES D’UTILISATION : CONSEILS POUR LES APPAREILS AUDIO-VIDÉO...

  • Page 33: Résolution De Problèmes

    PROBLÈME : Onduleur éteint – Voyant rouge allumé Raison Solution Suralimentation par l’appareil. Ne pas utiliser cet appareil avec l’onduleur. Choisir un onduleur plus puissant ©2015 Wagan Corporation. Tous droits réservés. Wagan Tech et wagan.com sont des marques de commerce utilisées par Wagan Corporation.
  • Page 34 Elite 700W PRO de Wagan Tech PROBLÈME : Bourdonnement continuel Raison Solution Tension d’entrée inférieure à 10,5 volts. Maintenir la tension d’entrée supérieure à 10,5 volts. Batterie faible ou en mauvais état Recharger ou changer la batterie Câble mal relié...

  • Page 35: Limitations De La Garantie

    Garantie de performance: Pendant la période de garantie, un produit défectueux sera remplacé par un modèle comparable lorsque le produit est retourné à WAGAN Corporation avec un reçu original du magasin. WAGAN Corporation remplacera ou réparera, à sa discrétion, la pièce défectueuse.
  • Page 36 © Corporación Wagan 2015. Todos los derechos reservados Wagan Tech y wagan.com son marcas registradas de la Corporación Wagan © 2015 Wagan Corporation. Tous droits réservés. Wagan Tech et wagan.com sont des marques de commerce utilisées par Wagan Corporation. REV20150917-ESF...
