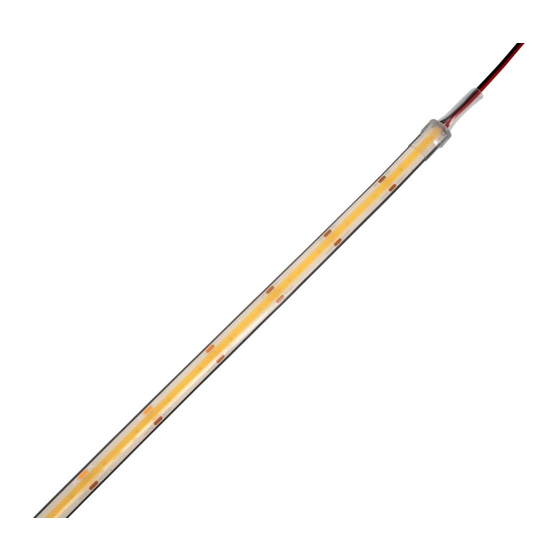

Robus VEGAS RVC3K671 Quick Start Manual

VEGAS COB EXPRESS 7W/M, 24V, LED STRIP LIGHT,
3000K/4000K, IP67, 1M / 3M / 5M
RVC3K671 RVC3K673 RVC3K675
RVC4K671 RVC4K673 RVC4K675
PLEASE READ INSTRUCTION BEFORE COMMENCING INSTALLATION AND RETAIN FOR
FUTURE REFERENCES.
! Electrical products can cause death or injury, or damage to property.
be carried out by a qualified electrician.
Note:
The luminaire must be disconnected before carrying out any insulation resistance testing.
Product technical information and specification may change over time without prior
notification. For the latest technical information please visit our web site www.robus.com
or robusdirect.com
-20°C < Ta < +40°C, DC 24V, Class III, IP67
Suitable for mounting on a normally flammable surface.
Installation
1. Ensure mains supply is switched off before commencing work.
2. If necessary cut LED strip to the required length at the locations marked on the strip.
Apply the glue to end-cap and push it onto the end of strip. (See cutting and joining
instruction diagram). Note: This strip is IP67 rated. When cut or joined the IP rating
cannot be guaranteed.
3. Mounting the Strip:
a. Self adhesive strip: Make sure the surface intended for LED Strip fixation is clean and dry.
Remove the protective film to reveal adhesive strip. Place the strip onto the desired location
and press down firmly. Ensure the strip is secure.
b. Clips: Place the strip along the desired position. Mark the locations where the clips are
required, keeping them equally spaced. Fix clips to surface using screws. Check that the
screws will not impinge on concealed cables or pipes.
4. The "wire connector" is used to connect power or to join the LED strip. It is marked with
"-" black and "+" red wires, which will correspond with "+", "-" on the LED strip. Attach
connector to strip (RMU67-C1): Peel back 5mm of 3M tape from the back LED strip (as per
fig 4). Fill transparent connector part with glue. Fully insert LED strip into connector.
Place transparent connector with strip onto connector with teeth, push down hard so that the
teeth have pierced the PCB and that the 2 parts are secure. Harden glue using a heat gun.
Ensure the correct pin sequence is connected to the strip. To ensure IP rating use heat
shrink and apply heat.
5. Please see installation diagram and choose the most suitable installation method.
Note: When connected in series it is not possible to extend the strip to lengths longer than
5m. However strips may be connected in parallel up to the max rating of the power supply
used
6. Connect the strips to the driver (choose the correct driver based on the length of the strip).
Please use IP box for the connection.
Note: Please take care not to damage the LEDs, during installation. Do not connect the chain
to the supply while it is in the packing. Do not interconnect parts of this light chain with parts of
another manufacturer's lighting chain.
ACCESSORIES: RMU67-C: The connector of strip to strip without wire.
RMU67-C1: The connector of strip to driver with wire.
RMU67-C2: The connector of strip to strip with wire.
Information for the Product user:
1. Please note the requirement to dispose of Waste Electrical & Electronic Equipment separately
from household waste (WEEE marked with crossed out wheelie bin symbol).
2. Please consider your role in contributing to re-use and recycling by returning this product at
end of life to a collection centre for waste electrical equipment or a Civic Amenity site, or to a
retail outlet from which you are purchasing a replacement.
3. This equipment may contain substances that are hazardous to health and the environment if
disposed of carelessly. It is important that it is separated from normal household waste and
recycled in the WEEE chain.
4. The "crossed out wheelie bin symbol" on a product indicates this equipment must not be
disposed of in normal household waste, but should be disposed of according to local WEEE
regulations.
Issue 1 3011323
EN
VEGAS COB EXPRESS 7W/M, 24V, LED STRIP LIGHT,
3000K/4000K, IP67, 1M / 3M / 5M
RVC3K671 RVC3K673 RVC3K675
RVC4K671 RVC4K673 RVC4K675
LEES DE INSTRUCTIES VOORDAT U BEGINT MET DE INSTALLATIE EN HOU ZE BIJ
VOOR LATER.
! Elektrische producten kunnen de dood of letsel veroorzaken of eigendommen
The Installation must
beschadigen. De installatie dient te worden uitgevoerd door een
De lamp moet worden losgekoppeld voordat de isolatieweerstand wordt getest.
Technische gegevens en specificaties van dit product kunnen zonder voorafgaande
kennisgeving wijzigen. Ga voor de meest recente technische gegevens naar onze website
www.robus.com of robusdirect.com
-20°C < Ta < +40°C, DC 24V , Klasse III, IP67
Geschikt voor montage op een normaal ontvlambare oppervlake.
Installatie
1 Zorg dat het lichtnet is uitgeschakeld voordat u begint.
2 Snijd indien nodig de LED-strip op de gewenste lengte op de gemarkeerde plaatsen op de
strip. Breng de lijm aan op de eindkap en duw het op het uiteinde van de strip. (Zie het
schema met afsnijd- en verbindingsaanwijzingen). Opmerking: Deze strip heeft een
IP67-veiligheidsklasse. Bij het afsnijden of verbinden kan de IP-klasse niet worden
gewaarborgd
3 De strip monteren:
a. Zelfklevende strip: Zorg ervoor dat het oppervlak waarop de LED-strip wordt bevestigd,
schoon en droog is. Verwijder de beschermfolie van de kleefstrook.Verwijder de
beschermfolie van de kleefstrook. Plaats de strip op de gewenste plaats en druk stevig vast.
Zorg dat de strip goed vast zit.
b. Klemmen: Plaats de strip op de gewenste positie. Markeer de plaatsen waar klemmen
nodig zijn en zorg voor gelijke tussenafstanden. Bevestig de klemmen tegen het oppervlak
aan de hand van schroeven. Controleer dat de schroeven geen verborgen kabels of
leidingen kunnen beschadigen
4 De "draadconnector" wordt gebruikt om de LED-strip van stroom te voorzien of te verbinden.
Deze is gemarkeerd met "-" zwarte en "+" rode draden, die overeenstemmen met "+", "-" op
de LED-strip. Koppelen connector naar strip (RMU67-C1): Schil 5 mm 3M tape van de
led-strip aan de achterkant (volgens fig 4). Vul transparant connectoronderdeel met lijm.
Steek de LED-strip volledig in de connector. Plaats transparante connector met strip op
connector met tanden, duw hard naar beneden, zodat de tanden hebben het PCB doorboord
en dat de 2 delen veilig zijn. Verhard lijm met behulp van een warmtepistool. Zorg ervoor dat
de juiste pinsequentie is aangesloten op de strip. Om ervoor te zorgen IP-rating gebruik
maken van warmte krimpen en warmte toepassen.
5 Zie het installatieschema en kies de meest geschikte installatiemethode. Opmerking: Bij
seriële aansluiting is het niet mogelijk de strip langer te verlengen dan 5m. De strips kunnen
echter parallel worden aangesloten tot aan het max. vermogen van de gebruikte stroombron
6 Sluit de strips aan op de driver (kies de juiste driver op basis van de lengte van de strip).
Gelieve een Ip-doos te gebruiken voor de aansluiting.
Opmerking: Let erop dat u de leds tijdens de installatie niet beschadigt. De LED-strip
bevat geen onderdelen die door de gebruiker kunnen worden gerepareerd. Koppel bij
beschadiging los van het lichtnet en stop met gebruiken. Sluit de ketting niet aan op de
voeding als deze nog in de verpakking zit. Sluit geen onderdelen van deze lichtketting op
onderdelen van een lichtketting van een andere fabrikant aan.
ACCESSOIRES: RMU67-C: De connector van strip naar strip zonder draad.
RMU67-C1: De connector van strip naar driver met draad.
RMU67-C2: De connector van strip naar strip met draad.
Informatie voor de gebruiker van het product:
1. Hou bij het verwijderen van afval rekening met de regeling voor afgedankte elektrische en
elektronische apparatuur, gescheiden van gewoon huishoudelijk afval (AEEA, pictogram van
een kliko met een kruis erdoorheen).
2. Neem uw verantwoordelijkheid op het vlak van hergebruik en recycling door dit product aan het
einde van zijn levenscyclus in te leveren bij een inleverpunt voor elektronisch afval, een
milieupark of een winkel waar u een nieuw product koopt.
3. Deze apparatuur kan stoffen bevatten die gevaarlijk zijn voor de gezondheid en het milieu indien
ze onachtzaam wordt weggegooid. Het is belangrijk dat het gescheiden gehouden wordt van het
normaal huishoudelijk afval en gerecycled wordt in het netwerk voor AEEA.
4. Het pictogram van een kliko met een kruis erdoorheen op een product betekent dat dit apparaat
niet samen met het gewone huishoudelijk afval mag worden weggegooid, maar dat het dient te
worden verwijderd in overeenstemming met de lokale regelgeving voor AEEA (afgedankte
elektrische en elektronische apparatuur).
NL
elektricien.
Opmerkingen:
VEGAS COB EXPRESS 7W/M, 24V, LED-STREIFENLICHT,
3000K/4000K, IP67, 1M / 3M / 5M
RVC3K671 RVC3K673 RVC3K675
RVC4K671 RVC4K673 RVC4K675
LESEN SIE DIE ANLEITUNG, BEVOR SIE MIT DER INSTALLATION BEGINNEN, UND
BEWAHREN SIE SIE FÜR DIE SPÄTERE VERWENDUNG AUF.
! Elektronikprodukte können Tod, schwere Verletzungen oder Sachschaden verursachen.
Die Installation muss von einem Elektriker vorgenommen werden.
Hinweis:
Vor der Durchführung von Isolationswiderstandsprüfungen muss die Leuchte vom Strom
getrennt werden. Technische Produktinformationen und Angaben können sich im Lauf der
Zeit ohne weitere Mitteilung ändern. Besuchen Sie unsere Webseite www.robus.com oder
robusdirect.com für aktuelle technische Informationen.
-20°C < UT < +40°C, DC 24V , Klasse III, IP67
Geeignet zur Montage auf einer brennbaren Fläche.
Installation
1. Vergewissern Sie sich, dass die Stromzufuhr ausgeschaltet ist, bevor Sie mit der
Installation beginnen.
2. Wenn nötig, kürzen Sie die LED-Leiste an den entsprechen Markierungen auf die
gewünschte Länge. Tragen Sie den Kleber auf die End-Abdeckung auf und drücken
Sie sie gegen das Ende der Leiste. (Siehe Anleitungsdiagramm für Schneiden und
Verbinden.) Hinweis: Die Leiste ist IP67-zertifiziert. Wenn sie gekürzt oder verlängert
wird, kann die IP-Zertifizierung nicht gewährleistet werden.
3. Montage der Leiste:
a. Selbstklebende Leiste: Achten Sie darauf, dass die für die Befestigung des LED-Streifens
vorgesehene Fläche sauber und trocken ist. Ziehen Sie die Schutzfolie von der Klebefläche
ab.Ziehen Sie die Schutzfolie von der Klebefläche ab. Setzen Sie die Leiste an die
gewünschte Stelle und drücken Sie sie fest an. Achten Sie darauf, dass die Leiste festsitzt.
b. Montageklammern: Legen Sie die Leiste an der gewünschten Stelle an. Zeichnen
Sie die Punkte an, an denen die Clips befestigt werden sollen, achten Sie dabei auf
gleichmäßige Abstände. Befestigen Sie die Clips mithilfe von Schrauben auf der Fläche.
Vergewissern Sie sich, dass die Schrauben keine Rohre oder Leitungen beschädigen.
4. Für den Stromanschluss oder um die LED-Leiste zu verbinden wird der „Kabelanschluss"
verwendet. Er ist mit „-" schwarzen und „+" roten Kabeln markiert, die „-" und „+" auf der
LED-Leiste entsprechen. Anfügen Stecker auf Streifen (RMU67-C1): Schälen Sie 5mm
3M Band vom hinteren LED-Streifen (nach Abb. 4). Füllen Sie transparentes Steckerteil
mit Kleber. LED-Streifen vollständig in den Stecker einlegen. Transparenten Stecker mit
Streifen auf Denstecker mit Zähnen aufstellen, hart nach unten drücken, Zähne haben die
Leiterplatte durchbohrt und dass die 2 Teile sicher sind. Kleber mit einer Wärmepistole
härten. Stellen Sie sicher, dass die richtige Pin-Sequenz mit dem Streifen verbunden ist.
Um sicherzustellen, dass die IP-Bewertung Wärme schrumpfen und Wärme auftragen.
5. Bitte sehen Sie sich das Installationsdiagramm an und wählen Sie die geeignetste
Installationsmethode. Hinweis: Bei Reihenschaltungen kann die Leiste nicht auf Längen
über 5 m erweitert werden. Um die maximale Stromleistung zu nutzen, können die
Leisten aber parallel geschaltet werden.
6. Schließen Sie die Leiste an den Treiber an (verwenden Sie je nach Länge der Leiste den
korrekten Treiber). Bitte verwenden Sie für den Anschluss ein IP-Gehäuse.
Hinweis: Bitte achten Sie darauf, die LEDs während der Installation nicht zu beschädigen.
Der LED-Streifen hat keine vom Benutzer zu wartenden Teile. Sollte er beschädigt sein,
trennen Sie ihn von der Stromversorgung und stellen Sie den Gebrauch ein. Schließen Sie
den Streifen nicht an die Stromversorgung an, solange er sich in der Verpackung befindet.
Verbinden Sie Teile dieser Lichterkette nicht mit Teilen einer Lichterkette eines anderen
Herstellers.
ZUBEHÖR: RMU67-C: Der Stecker von Streifen zu Streifen ohne Draht.
RMU67-C1: Der Stecker des Streifens zum Treiber mit Draht.
RMU67-C2: Der Stecker von Streifen zu Streifen mit Draht.
Informationen für den Benutzer:
1. Beachten Sie, dass die Entsorgung von ausgedienten Elektro- und Elektronikgeräten getrennt
vom Hausmüll erfolgen muss (die Geräte sind mit dem Symbol einer durchgestrichenen
Tonne gekennzeichnet).
2. Beachten Sie Ihre Rolle im Wiederverwendungs- und Recycling-Zyklus, indem Sie dieses
Produkt am Ende der Nutzungsdauer bei einer Sammelstelle für Elektronikaltgeräte oder
einer städtischen Müllkippe, oder einer Verkaufsstelle, wo Sie einen Ersatz besorgen,
entsorgen.
3. Dieses Gerät kann Substanzen enthalten, die gesundheits- und umweltschädlich sind, falls
sie achtlos entsorgt werden. Es ist wichtig, dass es vom normalen Hausmüll getrennt und in
der Kette der Elektro-Altgeräte recycelt wird.
4. Das „durchgestrichene Tonnen-Symbol" auf einem Produkt bedeutet, dass dieses Gerät nicht
mit dem normalen Hausmüll, sondern gemäß der Entsorgungsvorschriften für
Elektro-Altgeräte entsorgt werden muss.
DE
Page 1
