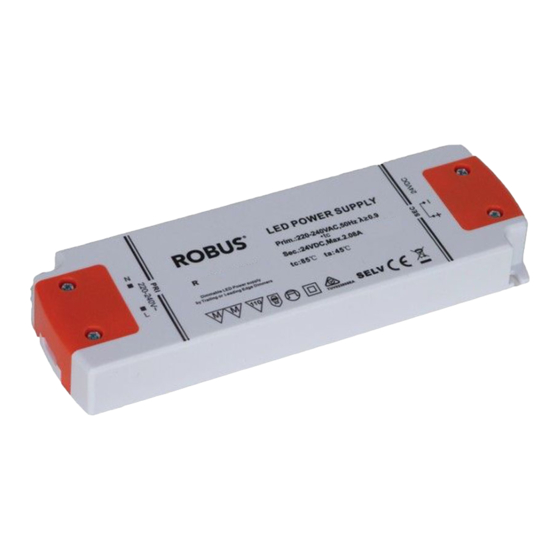

Robus RVA3012DU-PSU Instructions

VEGAS 12V/24V, IP20, CONSTANT VOLTAGE
DRIVER, TRIAC DIMMABLE
RVA3012DU-PSU RVA3024DU-PSU
RVA5012DU-PSU RVA5024DU-PSU
RVA7512DU-PSU RVA7524DU-PSU
PLEASE READ INSTRUCTION BEFORE COMMENCING INSTALLATION AND
RETAIN FOR FUTURE REFERENCES.
! Electrical products can cause death or injury, or damage to property.
Installation must be carried out by a qualified electrician.
Note:
The luminaire must be disconnected before carrying out any insulation resistance
testing. Product technical information and specification may change over time
without prior notification. For the latest technical information please visit our web
site www.robus.com or robusdirect.com
-20°C < Ta < +40°C, 220-240V ~ 50/60Hz, Class II, IP20
Light Source Type – LED
Not intended to operate in no-load mode.
Suitable for mounting on a normally flammable surface.
See website for compatible dimmer list: www.robus.com
Output Output
Output load PF Efficiency Warranty Mass
Current Voltage
RVA3012DU-PSU 30W Max. 2.5A Max. 12V DC ≥ 0.9 86% 3 Years
RVA3024DU-PSU 30W Max. 1.25A Max. 24V DC ≥ 0.9 87% 3 Years
RVA5012DU-PSU 49W Max. 4.16A Max. 12V DC ≥ 0.9 87% 3 Years
RVA5024DU-PSU 49W Max. 2.08A Max. 24V DC ≥ 0.9 87% 3 Years
RVA7512DU-PSU 74W Max. 6.25A Max. 12V DC ≥ 0.9 88% 3 Years
RVA7524DU-PSU 74W Max. 3.125A Max. 24V DC ≥ 0.9 88% 3 Years
Installation
1 Ensure mains supply is switched off before commencing work.
2 Consider total power of LED strip and choose the appropriate driver code.
Connection options:
A: Connect supply to driver. Brown Live from dimmer to L and Blue
Neutral to N as per figure 2. Connect secondary cable Red V+ and
Black V- to positive and negative on LED strip.
B: In order to increase the length of LED strips, choose the Vegas
amplifier
Information for the Product user:
1. Please note the requirement to dispose of Waste Electrical & Electronic
Equipment separately from household waste (WEEE marked with crossed out
wheelie bin symbol).
2. Please consider your role in contributing to re-use and recycling by returning
this product at end of life to a collection centre for waste electrical equipment or
a Civic Amenity site, or to a retail outlet from which you are purchasing a
replacement.
3. This equipment may contain substances that are hazardous to health and the
environment if disposed of carelessly. It is important that it is separated from
normal household waste and recycled in the WEEE chain
4. The "crossed out wheelie bin symbol" on a product indicates this equipment
must not be disposed of in normal household waste, but should be disposed of
according to local WEEE regulations
Issue 2 221121
VEGAS 12V/24V, IP20, CONSTANT SPANNINGSDRIVER,
TRIAC DIMBAAR
RVA3012DU-PSU RVA3024DU-PSU
EN RVA5012DU-PSU RVA5024DU-PSU
RVA7512DU-PSU RVA7524DU-PSU
LEES DE INSTRUCTIES VOORDAT U BEGINT MET DE INSTALLATIE EN HOU ZE
BIJ VOOR LATER.
The ! Elektrische producten kunnen de dood of letsel veroorzaken of eigendommen
beschadigen. De installatie dient te worden uitgevoerd door een
Opmerkingen:
De lamp moet worden losgekoppeld voordat de isolatieweerstand wordt getest.
Technische gegevens en specificaties van dit product kunnen zonder
voorafgaande kennisgeving wijzigen. Ga voor de meest recente technische
gegevens naar onze website www.robus.com of robusdirect.com
-20°C < Ta < +40°C, 220-240v~50/60Hz , Klasse II, IP20
Type lichtbron – LED.
Niet bedoeld om in onbelaste modus te werken.
Geschikt voor montage op een normaal ontvlambare oppervlake.
Zie website voor compatibele dimmerlijst : www.robus.com
Output Output
Output load
Current Voltage
134g RVA3012DU-PSU 30W Max. 2.5A Max. 12V DC
130g RVA3024DU-PSU 30W Max. 1.25A Max. 24V DC ≥ 0.9
256g RVA5012DU-PSU 49W Max. 4.16A Max. 12V DC
246g RVA5024DU-PSU 49W Max. 2.08A Max. 24V DC
377g RVA7512DU-PSU 74W Max. 6.25A Max. 12V DC
377g RVA7524DU-PSU 74W Max. 3.125A Max. 24V DC ≥ 0.9
Installatie
1. Zorgdat het lichtnetisuitgeschakeldvoordat u begint.
2. Overweeg het totale vermogen van de ledstrip en kies de juiste
stuurprogrammacode.
Aansluitingsopties:
A : Sluit de voeding aan op de driver. Brown Live van dimmer naar L en
Blue Neutral naar N volgens figuur 2. Sluit de secundaire kabel Rood
V + en Zwart V- aan op positief en negatief op de ledstrip.
B: Kies de Vegas-versterker om de lengte van LED-strips te vergroten
Informatie voor de gebruiker van het product:
1. Hou bij het verwijderen van afval rekening met de regeling voor afgedankte elektrische
en elektronische apparatuur, gescheiden van gewoon huishoudelijk afval (AEEA,
pictogram van een kliko met een kruis erdoorheen).
2. Neem uw verantwoordelijkheid op het vlak van hergebruik en recycling door dit product
aan het einde van zijn levenscyclus in te leveren bij een inleverpunt voor elektronisch
afval, een milieupark of een winkel waar u een nieuw product koopt.
3. Deze apparatuur kan stoffen bevatten die gevaarlijk zijn voor de gezondheid en het
milieu indien ze onachtzaam wordt weggegooid. Het is belangrijk dat het
gescheiden gehouden wordt van het normaal huishoudelijk afval en gerecycled wordt in
het netwerk voor AEEA.
4. Het pictogram van een kliko met een kruis erdoorheen op een product betekent dat dit
apparaat niet samen met het gewone huishoudelijk afval mag worden weggegooid,
maar dat het dient te worden verwijderd in overeenstemming met de lokale regelgeving
voor AEEA (afgedankte elektrische en elektronische apparatuur).
VEGAS 12V/24V, IP20, KONSTANTER
SPANNUNGSTREIBER, TRIAC DIMMBAR
RVA3012DU-PSU
RVA5012DU-PSU
NL
RVA7512DU-PSU
LESEN SIE DIE ANLEITUNG, BEVOR SIE MIT DER INSTALLATION BEGINNEN,
UND BEWAHREN SIE SIE FÜR DIE SPÄTERE VERWENDUNG AUF.
! Elektronikprodukte können Tod, schwere Verletzungen oder Sachschaden
verursachen. Die Installation muss von einem Elektriker vorgenommen
elektricien.
Vor der Durchführung von Isolationswiderstandsprüfungen muss die Leuchte
vom Strom getrennt werden. Technische Produktinformationen und Angaben
können sich im Lauf der Zeit ohne weitere Mitteilung ändern. Besuchen Sie
unsere Webseite www.robus.com oder robusdirect.com für aktuelle technische
Informationen.
-20°C < UT < +40°C, 220-240V~50/60Hz , Klasse II, IP20
Lichtquellentyp – LED.
Nicht für den Betrieb im Leerlauf vorgesehen.
Kann auf normal entflammbaren Oberflächen montiert werden
Eine Liste mit kompatiblen Dimmern finden Sie aufwww.robus.com
PF Rendement Garantie Massa
Output load
≥ 0.9 86% 3 Jaar 134g
RVA3012DU-PSU 30W Max.
87% 3 Jaar 130g
RVA3024DU-PSU 30W Max.
≥ 0.9 87% 3 Jaar 256g
RVA5012DU-PSU 49W Max.
≥ 0.9 87% 3 Jaar 246g
RVA5024DU-PSU 49W Max.
≥ 0.9 88% 3 Jaar 377g RVA7512DU-PSU 74W Max.
88% 3 Jaar 377g RVA7524DU-PSU 74W Max.
Installation
1. Vergewissern Sie sich, dass die Stromzufuhr ausgeschaltet ist, bevor Sie
mit der Installation beginnen.
2. Berücksichtigen Sie die Gesamtleistung des LED-Streifens und wählen
Sie den passenden Treibercode.
Verbindungsoptionen:
A: Schließen Sie das Netzteil an den Treiber an. Brown Live von Dimmer
zu L und Blau Neutral zu N (siehe Abbildung 2). Schließen Sie das
Sekundärkabel Rot V + und Schwarz V- an Plus und Minus an
LED-Leiste an.
B: Um die Länge der LED-Streifen zu erhöhen, wählen Sie den
Vegas-Verstärker
Informationen für den Benutzer:
1. Beachten Sie, dass die Entsorgung von ausgedienten Elektro- und Elektronikgeräten
getrennt vom Hausmüll erfolgen muss (die Geräte sind mit dem Symbol einer
durchgestrichenen Tonne gekennzeichnet).
2. Beachten Sie Ihre Rolle im Wiederverwendungs- und Recycling-Zyklus, indem Sie
dieses Produkt am Ende der Nutzungsdauer bei einer Sammelstelle für
Elektronikaltgeräte oder einer städtischen Müllkippe, oder einer Verkaufsstelle, wo Sie
einen Ersatz besorgen, entsorgen.
3. Dieses Gerät kann Substanzen enthalten, die gesundheits- und umweltschädlich sind,
falls sie achtlos entsorgt werden. Es ist wichtig, dass es vom normalen Hausmüll
getrennt und in der Kette der Elektro-Altgeräte recycelt wird
4. Das „durchgestrichene Tonnen-Symbol" auf einem Produkt bedeutet, dass dieses
Gerät nicht mit dem normalen Hausmüll, sondern gemäß der Entsorgungsvorschriften
für Elektro-Altgeräte entsorgt werden muss
VEGAS 12 V/24 V, IP20, NEPREKINJENA
NAPETOST GONILNIK, TRIAC ZATEMNILNO
RVA3024DU-PSU RVA3012DU-PSU
RVA5024DU-PSU RVA5012DU-PSU
DE
RVA7524DU-PSU RVA7512DU-PSU
PRED MONTAŽO SKRBNO PREBERITE NAVODILA ZA UPORABO IN JIH SHRANITE
NA VARNO MESTO, SAJ JIH BOSTE POZNEJEMORDA ŠE POTREBOVALI.
! Električne naprave lahko povzročijo telesne poškodbe, smrt in materialno škodo.
werden.
Priklop sme izvesti le strokovnjak za
Hinweis:
Pred preizkusi izolacijske upornosti svetilko obvezno izključite. Pridržujemo si
pravico do sprememb proizvoda in tehničnih specifikacij brez predhodnega
obvestila. Za najnovejše tehnične informacije obiščite našo spletno stran
www.robus.com ali robusdirect.com.
-20°C < T
Tip svetlobnega vira – LED
Ni primerno za upravljanje v načinu brez električnega naboja.
Primerno za montažo na vnetljive površine.
Seznam združljivih zatemnilnikov je na www.robus.com
Output Output
PF Wirksamkeit Garantie Masse
Current Voltage
2.5A Max. 12V DC ≥ 0.9 86% 3 Jahr 134g
RVA3012DU-PSU
1.25A Max. 24V DC ≥ 0.9 87% 3 Jahr 130g
RVA3024DU-PSU
4.16A Max. 12V DC ≥ 0.9 87% 3 Jahr 256g RVA5012DU-PSU
2.08A Max. 24V DC ≥ 0.9 87% 3 Jahr 246g
RVA5024DU-PSU
6.25A Max. 12V DC ≥ 0.9 88% 3 Jahr 377g
RVA7512DU-PSU
3.125A Max. 24V DC ≥ 0.9 88% 3 Jahr 377g
RVA7524DU-PSU
Inštalacija
1 Pred začetkom dela izključite omrežno napajanje.
2 Z upoštevanjem skupne moči traku LED izberite gonilnik ustrezne kode.
Možnosti povezave:
A: Priključite napajanje na gonilnik. Rjava (faza) z zatemnilnika na L in
modra (nevtralna) na N, kot kaže slika 2. Priključite sekundarni kabel z
rdečo žico V+ in črno V- na pozitivno oziroma negativno sponko traku
LED.
B: Če želite podaljšati trakove LED, uporabite ojačevalnik Vegas.
Informacije za uporabnika:
1. Upoštevajte predpise o odstranjevanju odpadne električne in elektronske opreme –
proizvoda ni dovoljeno odstraniti med gospodinjske odpadke (OEEO s simbolom:
prekrižanim zabojnikom za odpadke na kolesih).
2. Prispevajte k varovanju okolja in omogočite reciklažo proizvoda – po koncu njegove
življenjske dobe ga predajte pristojnemu zbirnemu centru za odpadke ali vrnite
trgovcu, pri katerem ste ga kupili.
3. Ta oprema lahko vsebuje snovi, ki so v primeru malomarnega ravnanja nevarne za
zdravje in okolje. Pomembno je, da proizvod ločite od drugih gospodinjskih odpadkov
in ga predate v reciklažo (OEEO).
4. Simbol »prekrižani zabojnik za odpadke na kolesih« na proizvodu pomeni, da tega
proizvoda ni dovoljeno odstraniti med običajne gospodinjske odpadke, temveč
skladno s predpisi o OEEO.
RVA3024DU-PSU
RVA5024DU-PSU SL
RVA7524DU-PSU
elektrotehniko.
Opomba:
< +40°C, 220-240V ~ 50/60Hz, Razred II, IP20
del
Izhodna
moč izhoda Izhodni tok LF Effizienz Garancija Masa
napetost
30W Max. 2.5A Max. 12V DC ≥ 0.9 86% 3 leto 134g
30W Max. 1.25A Max. 24V DC ≥ 0.9 87% 3 leto 130g
49W Max. 4.16A Max. 12V DC ≥ 0.9 87% 3 leto 256g
49W Max. 2.08A Max. 24V DC ≥ 0.9 87% 3 leto 246g
74W Max. 6.25A Max. 12V DC ≥ 0.9 88% 3 leto 377g
3 leto 377g
74W Max. 3.125A Max. 24V DC ≥ 0.9 88%
