RE7T
en

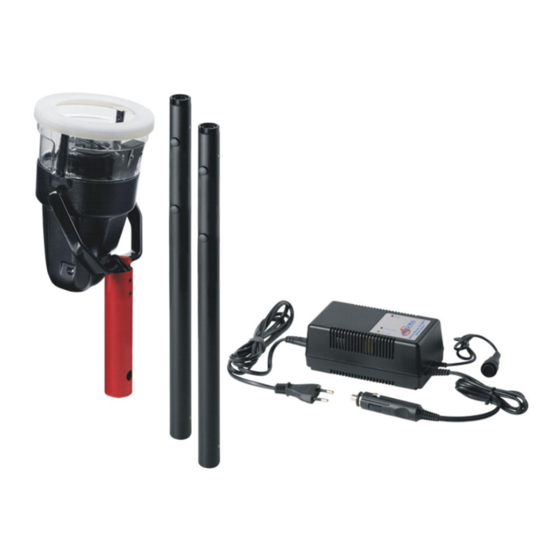

Solo461 Heat detector tester kit
de
Solo461 Wärmemelderprüfer Kit
fr
Kit testeur pour détecteur thermique Solo461
es
Comprobador autónomo de detectores térmicos Solo461
it
Tester per rivelatori di calore Solo461
en
Operating instructions
de
Bedienungsanleitung
fr
Mode d'emploi
es
Instrucciones de manejo
it
Istruzioni operative
Solo725
1a
Solo726
1b
Fig. 1
A6V10254740_c_--_--
2013-12-20
2
3
3
2
3
4
5
Fig. 2
Building Technologies
Control Products and Systems
6
7
8
Fig. 3
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Siemens RE7T Solo461
Summary of Contents for Siemens RE7T Solo461
- Page 1 RE7T Solo461 Heat detector tester kit Solo461 Wärmemelderprüfer Kit Kit testeur pour détecteur thermique Solo461 Comprobador autónomo de detectores térmicos Solo461 Tester per rivelatori di calore Solo461 Operating instructions Bedienungsanleitung Mode d'emploi Instrucciones de manejo Istruzioni operative Solo725 Solo726 Fig. 3 Fig.
- Page 2 Solo725 Solo726 Power Trickle charge Fast charge Fig. 4 RE7T-C Solo725 charger RE7T-C Solo725 Chargeur RE7T-C Cargador RE7T-C Solo725 Caricabatteria RE7T-C Ladegerät Solo725 Solo725 RE7T-C Solo726 charger RE7T-C Solo726 Chargeur RE7T-C Cargador RE7T-C Solo726 Caricabatteria RE7T-C Ladegerät Solo726 Solo726 Heat detector tester Wärmemelderprüfer Testeur pour détecteur Comprobador autónomo...
-
Page 3: Operation
Press the tester (2) against the heat detector until the heat Intended use detector triggers an alarm. The RE7T Solo461 heat detector tester kit is a tool for checking the function of heat detectors. To run this check, a CAUTION heating element is heated in a tester until the heat detector being checked issues an alarm. -
Page 4: Bedienung
Bedienung Verwendungszweck Melder prüfen Das Solo461 Wärmemelderprüfer Kit RE7T ist ein Hilfsmittel Halten Sie das Prüfgerät (2) unter den Wärmemelder zum Überprüfen der Funktion von Wärmemeldern. Hierbei (Fig. 3). wird ein Heizelement in einem Prüfgerät so lange erwärmt, Pressen Sie das Prüfgerät (2) gegen den Wärmemelder bis der zu prüfende Wärmemelder einen Alarm meldet. - Page 5 Utilisation Domaine d'utilisation Préparation Le kit testeur pour détecteur thermique RE7T Solo461 est Placez une batterie rechargeable (3) dans l'appareil de une aide à la vérification du fonctionnement des détecteurs contrôle (2) (Fig. 1). thermiques. Pour ce faire, on échauffe un élément de chauffage dans un appareil de contrôle jusqu'à...
- Page 6 PELIGRO El comprobador autónomo de detectores térmicos Utilización del comprobador autónomo de RE7T Solo461 es un medio auxiliar para comprobar el detectores térmicos RE7T Solo461 en funcionamiento de detectores térmicos. En este sentido, se subestaciones eléctricas o en áreas con riesgo de calienta un elemento calefactor en un comprobador hasta explosión.
- Page 7 · 1x tester Solo461 (2) Destinazione d'uso · 2x batteria ricaricabile (3) RE7T-B Solo760 per Il tester per rivelatori di calore RE7T Solo461 è un attrezzo tester Solo461 (2) ausiliario per la verifica del funzionamento di rivelatori termici. · 1x caricabatteria (1a;1b) RE7T-C Solo725/726 per...
- Page 8 (3) (Fig. 4). Impiego del tester per rivelatori di calore Collegare il cavo di rete (10) con il caricabatteria (1a;1b) e RE7T Solo461 in impianti di distribuzione elettrica e con una presa per AC 110/120...220/240 V. in ambienti a rischio di esplosione.
- Page 9 Compatible with Kompatibel mit Compatible avec les Compatible con los Compatibile con the following folgenden détecteurs suivants siguientes i seguenti detectors Meldern detectores rivelatori AlgoRex DT1131, DT1131A, DOT1131, DOT1131A DT1152 DT1152A, DOT1152, DOT1152A DT1101A, DT1102A MS7/9 D900, D901 D921 D716 Sinteso C-Line FDT221, FDOOT221 Sinteso S-Line...
- Page 10 Teleskopstange (2,1 m/7,3 m) Perche télescopique (2,1 m/7,3 m) Varilla telescópica (2,1 m/7,3 m) Asta telescopica (2,1 m/7,3 m) Siemens Switzerland Ltd © Siemens Switzerland Ltd 2009-2013 Infrastructure & Cities Sector Data and design subject to change without notice. Building Technologies Division FDCL221-M:...
