Installation von 2,5"-Festplatten

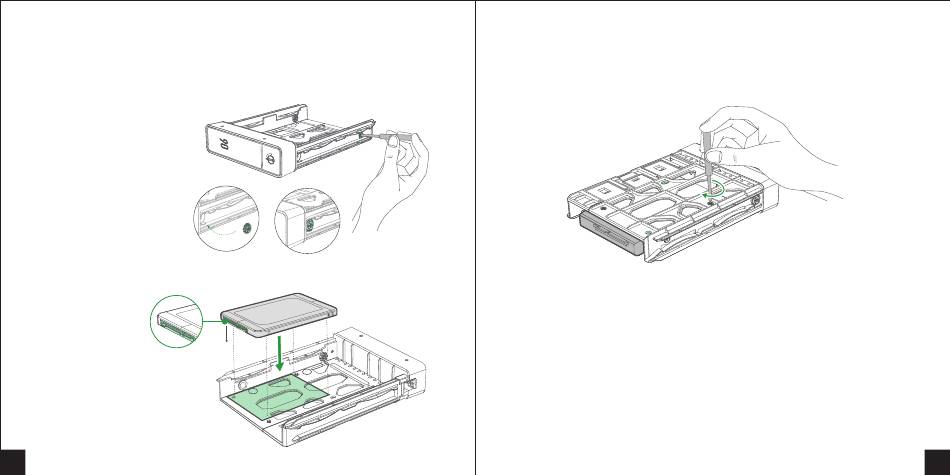

1. Entfernen Sie den Montagestift wie abgebildet.
Hinweis: Die entfernten Montagestifte können in die festen Löcher in der Nähe der Einschubabdeckung
eingesetzt werden, wenn sie für 3,5"-Festplattenlaufwerke benötigt werden.
2. Legen Sie die Festplatte so auf den Einschub, dass die Löcher an der Unterseite der Festplatte mit den
Löchern im Einschub ausgerichtet sind.
Die Stifte des Festplattenlaufwerks
zeigen nach unten
33
3. Setzen Sie die Schrauben ein und ziehen Sie sie fest. Zum Schluss den Festplatteneinschub wieder
in die Haupteinheit einsetzen und die Festplatte wieder sichern.
34
