Project Source ML-20504 Manual page 2

PACKAGE CONTENTS/CONTENIDO DEL PAQUETE
A
B
CUT ALONG THIS LINE
COUPEZ LE LONG DE CETTE
LIGNE
CORTE SOBRE ESTA LÍNEA
14.75 in.
375 mm
17.25 in.
438 mm
x 1
x 1

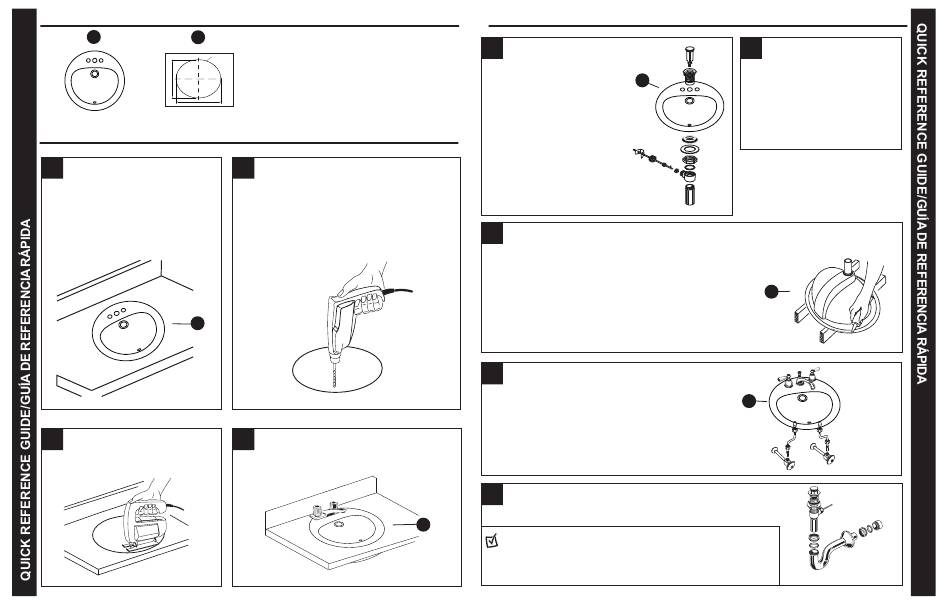

INSTALLATION OVERVIEW/DESCRIPCIÓN GENERAL DE LA INSTALACIÓN
1 Make sure there is enough space between
the backsplash, faucet, fixtures and
cabinets to install the new sink (A)./
Asegúrese de que hay suficiente espacio
entre el protector contra salpicaduras, el
grifo, las lámparas y los gabinetes
para instalar el nuevo lavabo (A).
A
3
Following the perimeter line, cut opening for
sink (A) into countertop./ Siguiendo la línea
del perímetro, corte una abertura para el
lavabo (A) en la cubierta prefabricada.
2
If making a cutout is necessary, use the template (B),
taping it into position on the countertop at the desired
location. Trace on the countertop as shown on the
template (B) and drill a clearance hole approximately
1/4 in. to 1/2 in. inside the perimeter line of the template
(B)./ Si es necesario realizar un corte, utilice la plantilla
(B) fíjela con cinta adhesiva sobre la cubierta prefabricada
en la ubicación deseada. Marque la cubierta prefabricada
como se muestra en la plantilla (B) y taladre un orificio de
aproximadamente 6,35 mm a 12,7 mm dentro de la línea de
perímetro de la plantilla (B).
4 Mount the faucet and drain assembly (not included) on the
sink (A) following manufacturers instructions./ Monte el
ensamble del grifo y el drenaje (no se incluyen) en el
lavabo (A) de acuerdo con las instrucciones del fabricante.
INSTALLATION OVERVIEW/VUE D'ENSEMBLE DE L'INSTALLATION/DESCRIPCIÓN GENERAL DE LA INSTALACIÓN
5 Apply a bead of sealing putty
(not included) on the underside
of the drain flange in order to
ensure a watertight seal between
the sink (A) and the drain.
Remove any excess putty after
installing the drain on the sink
(A)./ Aplique un cordón de masilla
selladora (no se incluye) en la
parte inferior de la lengüeta del
drenaje para garantizar un sello
hermético entre el lavabo (A) y el
drenaje. Retire cualquier exceso de
masilla después de instalar el
drenaje en el lavabo (A).
7
Once you've checked th fit and alignment, remove sink (A) and turn upside down. Apply a generous amount of
sealant (not included) around the underside of the rim of sink (A) near the edge. Lower sink (A) in place, aligning
with marks made earlier, and press down firmly. Allow sealant to set before connecting
supplies and drain (not inclued)./ Una vez que haya verificado el ajuste y la alineación,
retire el lavabo (A) y dele vuelta. Aplique una gran cantidad de sellador (no se incluye)
alrededor de la parte inferior del reborde del lavabo (A), cerca del borde.
Baje el lavabo (A) hasta su lugar, alineándolo con las marcas
hechas anteriormente y presione hacia abajo firmemente.
Deje que el sellador se cure antes de conectar los suministros
y el drenaje (no se incluye).
8 Connect supply lines and supply shutoff valves per the
manufacturer's instructions. Hand tighten connections
for a secure seal./ Conecte las líneas de entrada y las
válvulas de cierre de los suministros de acuerdo con las
instrucciones del fabricante. Apriete las conexiones a mano
para un sello seguro.
9
Connect a trap (not included) to the drain assembly. Hand tighten to secure./ Conecte
un sifón (no se incluye) al ensamble del desagüe. Apriete a mano para asegurar.
A
NOTE/NOTA
It may be necessary to cut off part of the tailpiece of the trap or part of the
horizontal leg. Be sure to secure joints for tight assembly./ Es posible que sea
necesario cortar parte del tubo de descarga de la trampa o parte de la pata
horizontal. Asegúrese de fijar las uniones para un ensamble hermético.
6
Place the sink (A) temporarily into the
cutout. Check for alignment and
clearance, then mark the sink (A) and
countertop in several places as a
A guide for the installation
Coloque temporalmente el lavabo (A)
en el corte. Verifique la alineación y la
distancia,luego marque el lavabo (A) y
la cubierta prefabricada en varios
lugares como guía para la ubicación
de la instalación.
A
A
location./
