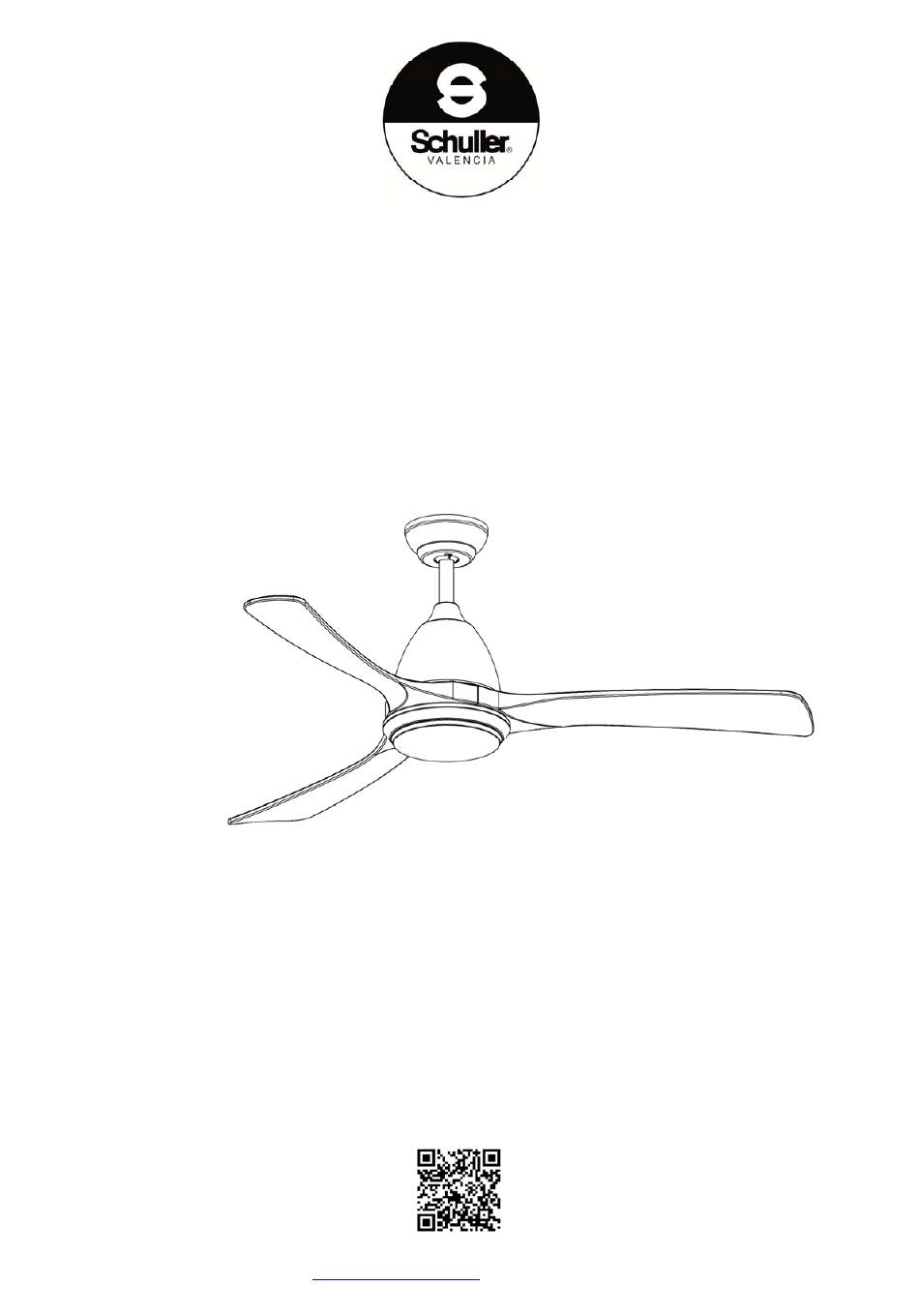

ASPAS

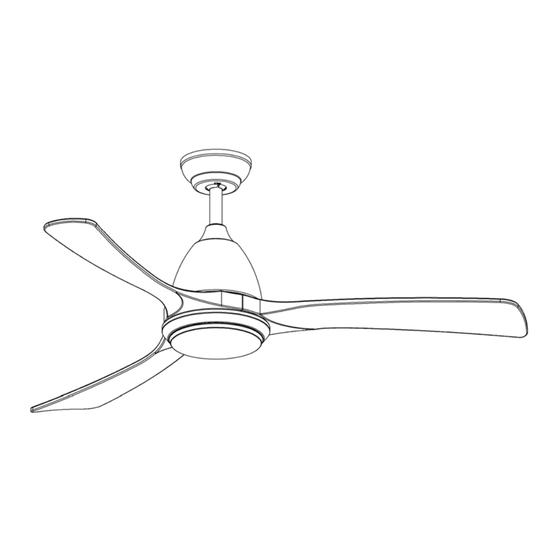

VENTILADOR DE TECHO DIMABLE
DIMMABLE CEILING FAN
316590D
(ES) GUÍA DE INSTALACIÓN · p 2
(EN) INSTALLATION GUIDE · p 9
Para ver la ficha técnica de producto completa, puede usar el siguiente código QR:
Para cualquier duda técnica pongase encontacto con nuestro Departamento Técnico.
Estamos a su servicio en nuestro email
irodriguez@schuller.es
o en nuestro teléfono 961 601 051 Ext. 229
Rev.07.23
1
Advertisement
Table of Contents
Related Manuals for Schuller ASPAS
Summary of Contents for Schuller ASPAS
- Page 1 ASPAS VENTILADOR DE TECHO DIMABLE DIMMABLE CEILING FAN 316590D (ES) GUÍA DE INSTALACIÓN · p 2 (EN) INSTALLATION GUIDE · p 9 Para ver la ficha técnica de producto completa, puede usar el siguiente código QR: Para cualquier duda técnica pongase encontacto con nuestro Departamento Técnico.
-
Page 2: Recomendaciones De Seguridad
Todo el cableado debe estar de acuerdo con las normas eléctricas nacionales y locales. Para reducir el riesgo de lesiones personales, no doble ni modifique la posición de las palas. Nunca inserte objetos extraños entre las aspas giratorias del ventilador. -
Page 3: Preparación De La Instalación
Preparación de la instalación: Para evitar lesiones personales y daños, asegúrese de que la ubicación para colgar permita 2,3 metros libre desde suelo hasta las aspas y 76cm libres en la horizontal desde cualquier pared o elemento constructivo. Asegúrese que el techo puede soportar el peso del ventilador. - Page 4 INSTALACIÓN EN TECHO DE CEMENTO Montaje de los componentes del ventilador: 1- Selección de la altura del ventilador: Dispone de dos tubos de instalación ( corto 15 cm y largo 25 cm). Recibirá el tubo corto ya premontado junto al anclaje antibalanceo. Esto proporciona una altura total de 45 cm al ventilador una vez montado. Si desea una altura mayor (55 cm ) deberá...
- Page 5 3- Montaje a techo. -Retirar los 4 tornillos del Anclaje anti-balanceo - Colgar el conjunto en el Soporte a techo, insertando el Anclaje anti-balanceo en la posición indicada en el esquema. Volver a fijar los tornillos para inmovilizar el conjunto. 4- Conexión a corriente.
- Page 6 -Una vez conectado, subir el canopí hasta el techo cubriendo el anclaje, módulo y cableado. Bloquear con los tornillos. 5- Montaje de las palas Instalar las palas, mediante los tornillos proporcionados.
- Page 7 6- Montaje de la placa iluminación. Montar el plafón metálico fijándolo bajo las aspas. -Conectar la Placa LED a los cables que salen de la cara inferior del motor, mediante la ficha de conexión rápida. Después fijar la placa LED, mediante sus imanes, en el plafón metálico.
- Page 8 Recomendamos añadir un material aislante en la cámara del techo para mitigar la trasmisión del sonido. 4. Aspas no intercambiables entre diferentes ventiladores, los conjuntos de aspas están equilibrados con pesos exactos.
- Page 9 ASPAS DIMMABLE CEILING FAN 316590D INSTALLATION GUIDE You may use the following QR code to view the complete technical data sheet of the product: If you have any technical questions, please do not hesitate to contact our technical Department. We are at your disposal in our email: irodriguez@schuller.es...
-
Page 10: Safety Recommendations
LIST OF INCLUDED COMPONENTS. Carefully open the packaging. Remove the elements from the Styrofoam inserts. Remove the motor housing and place it on a carpet or on some Styrofoam to avoid damaging the finish. Note: Check the parts inventory to ensure that all parts have been included before commencing installation. SAFETY RECOMMENDATIONS. -
Page 11: Installation Preparation
• To reduce the risk of a fire, electric shock, or motor damage, do not use wall speed regulators with this fan. Only use the speed regulator on the remote control. • NOTE: The important safety instructions and precautions included in the manual are not intended to cover all possible circumstances or situations. - Page 12 INSTALLATION ON A CEMENT CEILING Mounting the fan components: 1- Choosing the fan height: Two downrods are included (short 15 cm and long 25 cm). The short downrod will already be pre- assembled to the anti-wobble bracket. This gives a total height of 45 cm to the fan once mounted. If you want the fan to hang lower (55 cm), you must replace the short downrod with the long one.
- Page 13 3- Ceiling mounting. -Remove the 4 screws from the Anti-wobble bracket - Hang the assembly on the ceiling mounting bracket, inserting the anti-wobblebracket in the position indicated in the diagram. Secure the screws to fix the assembly firmly in place. 4- Connecting to the power supply -Insert the control module into its allocated slot in the anti-wobble bracket (as per the diagram) and connect the cables from the fan body following the colour guide and numbers indicated on the module.
- Page 14 -Once connected, raise the canopy until it is in place and covering the bracket, module and wiring. Fix in place using the screws provided. 5- Assembling the blades Install the blades, using the screws provided.
- Page 15 6- Fitting the ceiling light. Fit the metal light ring by fixing it in place under the blades -Connect the LED Board to the cables from the lower end of the motor, using the quick splice connector. Then fix the LED board in place onto the metal ring, by means of the magnets. 7- Fitting the glass shade .
- Page 16 REMARKS: The first 24 hours after installation, it is normal to notice a slight noise during fan operation. After this adjustment period, the rumor will disappear. 2. The light of the fan turned off through the remote control remains in stand-by mode. It will be completely off if power is cut off through the wall switch.
