114762-03
2024-01
C2 - service
Serviceveiledning
Serviceinstruktion
Service instruction

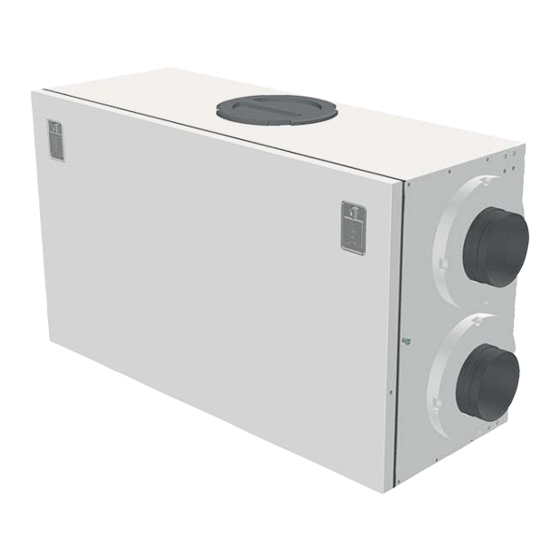

C2
C2
C2

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the C2 and is the answer not in the manual?

Questions and answers

Related Manuals for Flexit C2

Summary of Contents for Flexit C2

  • Page 1 114762-03 2024-01 C2 - service Serviceveiledning Serviceinstruktion Service instruction...
  • Page 2 Før man foretar service eller vedlikehold inkludert rengjøring, må aggregatet gjøres strømløst. Alle elektriske arbeider må utføres av en autorisert elektriker Innan man utför service eller underhåll inklusive rengöring, måste strömmen till aggregatet stängas av. Alla elarbeten måste utföras av en auktoriserad elektriker. or maintenance, including cleaning.

  • Page 3: Table Of Contents

    Innhold ............................... Rotor ..............................................................................................................................................................................................................Innehåll ..............................Rotor ..........................................................................................................................................................................................................Contents Changing the fans ............................Rotor ....................................2.1. Changing the rotor ........................2.2. Changing the rotor motor ....................2.3.

  • Page 4: Changing The Fans

    Bytte av vifter Slik tar du ut viftene: 1. Skru ut skruene til el-dekselet og ta av dekselet. 2. Løsne begge viftekontaktene. 3. Løsne ledningene til viftene, dra med deg kabelgjennomføringene. 4. a) Dra ut viftebrakettene, der er to stk pr. vifte. b) Dra ut viftene, vær forsiktig slik at ledningen ikke skades.

  • Page 6: Rotor

    Rotor 2.1. Bytte av rotor Vær oppmerksom, rotoren 1. Skru ut skruene til el-dekselet og ta av kan falle ut når deksel dekselet. løsnes. 2. Dra ut elbrett. 3. Trekk ut rotorens hurtigkontakt fra dra i kontakten. 4. Skru ut skruene til dekselet over rotoren og ta ev dekselet.
  • Page 7 114533 HR-R Unplug power cord before performing any service on the unit! F20 F10 Replacement fans Replacement filterset 114615 114606...

  • Page 8: Changing The Rotor Motor

    2.2. Bytte av rotormotor 1. Gjør aggregatet spenningsløst. 5. Demonter deksel som låser rotor. 2. Demonter deksel over koblingsrom. 6. Løft ut rotor. koblingsbrettet. NB! Løft i sideveggene! 4. Trekk ut koblingsbrettet og koble av kabel til rotor. NB! Dersom aggregatet henger i taket, kan rotor falle ut! 2.2.
  • Page 10 7. Løsne rotorreim fra drivrull. 8. Plasser rotor med motor mot deg. Løsne eventuelle skruer på platedekselet. Løft dekselet opp og trekk det mot deg. Dekselet kan nå løftes bort. 9. Demonter drivrull med en 2 mm unbraconøkkel. 10. Demonter rotormotor (T20 torx, 4 skruer). 12.

  • Page 12: Changing The Rotor Belt

    2.3. Bytte av rotorreim 1. Gjør aggregatet spenningsløst. 5. Demonter deksel som låser rotor. 2. Demonter deksel over koblingsrom. 6. Løft ut rotor. NB! Løft i sideveggene! koblingsbrettet. 4. Trekk ut koblingsbrettet og koble av kabel til rotor. NB! Dersom aggregatet henger i taket, kan rotor falle ut! 2.3.
  • Page 14 7. Løsne rotorreim fra drivrull. Skaien på rotoren må ikke skades. 8. Plasser rotor med motor mot NB! Må gjøres med forsiktig- deg. Løsne eventuelle skruer på het, slik at skaien ikke skades! platedekselet. Løft dekselet opp og trekk det mot deg. Dekselet kan nå løftes bort.

  • Page 16: Changing The Brush Strips

    2.4. Bytte av børstelist Børstelistene blir slitt over tid. Dersom de Vær oppmerksom, rotoren tetter dårlig mot rotorveksleren kan et skifte kan falle ut når deksel løsnes. være nødvendig. har to spor. 4. Skru ut skruene til dekselet over rotoren og ta av dekselet.
  • Page 17 NIVÅ/LEVEL 1 NIVÅ/LEVEL 2...

  • Page 18: Changing The Motherboard

    Bytte av hovedkort 1. Gjør aggregatet spenningsløst. 2. Demonter deksel over koblingsrom. koblingsbrettet. 4. Trekk koblingsbrettet noen cm ut og koble fra Byte av huvudkort 1. Gör aggregatet spänningslöst. 2. Demontera höljet över kopplingsrummet. kopplingsdäcket på plats. 4. Dra ut kopplingsdäcket någon centimeter och 5.
  • Page 20 6. Koble fra jording. 7. Trekk koblingsbrettet ut til det kun sitter 13. Monter kort og kabler, se punkt 4-10. noen cm i skinnene. Koble fra alle kabler 14. Husk! Sjekk alltid om aggregatet som er festet til kortet. går som normalt etter at service er gjennomført.

  • Page 22: Changing The Ci 60 Control Panel

    Husk at aggregatet må gjøres strømløst. Bytte av styrepanel CI 60 1. Fjerne øvre deksel. 4. Koble ut kabel som går til aggregat. 2. Vipp ut de 2 låsene som sitter på undersiden av panelet og holder fremgangsmåten i motsatt rekkefølge. fronten på...

  • Page 24: Changing The Ci 600 Control Panel

    Husk at aggregatet må gjøres strømløst. Bytte av styrepanel CI 600 1. Vipp ut de 2 låsene som sitter på undersiden av panelet og holder fremgangsmåten i motsatt rekkefølge. fronten på plass. 5. Husk å justere viftene i hht. verdier på 2.
  • Page 28 Flexit AS, Televeien 15, N-1870 Ørje www.flexit.no...
