FIELDBOOK

P101

Quick Start Guide

Guide de Démarrage Rapide

Schnellstartanleitung

02 2023

Need help?

Do you have a question about the Logic Instrument Fieldbook P101 and is the answer not in the manual?

Questions and answers

Summary of Contents for Archos Logic Instrument Fieldbook P101

Page 1 FIELDBOOK P101 Quick Start Guide Guide de Démarrage Rapide Schnellstartanleitung 02 2023...
Page 2 ENGLISH...
Page 3 Unpacking After unpacking the box, you should find the following items: ✓ Fieldbook P101 tablet ✓ AC adapter ✓ AC power cord ✓ Hand strap ✓ Carrying strap ✓ Stylus ✓ Stylus battery ✓ Quick User Guide...

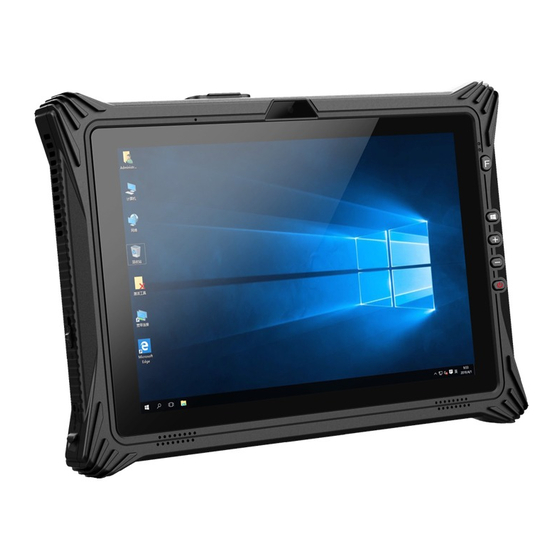

Page 4 Description of the tablet...
Page 6 Audio Jack 3.5mm audio jack to connect headphones or external speakers with amplifier SIM Slot Accepts a SIM card USB3.0 Type A Connects a USB device HDMI Connects an external display Storage Card Accepts an SD card Reader USB Type C Connects a USB device Power Connector Connects the external power adapter...
Page 7 external power is not connected Rear Camera Allows you to use the rear camera function Optional Interface Select one of the below options: ✓ RJ45 10/100 LAN interface (*) ✓ USB2.0 Type A connector ✓ RS232 Serial interface ✓ 1D/2D Barcode Scanner (*) Default option Near Field Communication interface Fingerprint...
Page 8 Inserting a SIM card 1. Make sure the device is switched off 2. Refer to “Accessing the connectors and slots” chapter to access the SIM slot 3. Insert the micro-SIM card as showed below Inserting an SD card 1. Refer to “Accessing the connectors and slots” chapter to access the SD slot 2.
Page 9 Starting the tablet Press the Power Key for 2 seconds to start the tablet Note: If you are starting the tablet for the first time, it is recommanded to plug the power adapter. VII. Replacing the battery Slide Left Battery Latch 1 Wait for Power Indicator to start flashing blue Slide Up Battery Latch 2 Remove the battery...
Page 10 VIII. Changing F key allocation 1. Type FKeySetup in Windows search box 2. Open FkeySetup application 3. Select one of these options: a. Disenable: F key not allocated b. Barcode (if your Fieldbook P101 is equipped with a barcode scanner module): Trigger a barcode scan c.
Page 11 Cleaning the tablet Always disconnect the Fieldbook P101 from the power source and switch it off before cleaning it. Use a soft cloth moistened with water or a non-alkaline detergent to wipe the exterior of the tablet. Gently wipe the display with a soft, lint-free cloth. Technical Specifications Dimensions 289.9 x 196.7 x 27.4 mm...
Page 12 1x Docking Interface 1x 3.5mm audio jack 1x 5.5mm DC Power jack Options Only 1 option to choose from the list Replaces the RJ45 LAN connection • DB9 RS232 • USB2.0 Type A • 1D/2D Barcode Scanner Battery Main Battery: 7.4V / 5000mAh removable Li-Po Internal Battery: 7.4V / 700mAh built in Li-Po Power adapter AC 100V~240V, output DC 19V/3.42A (65W)
Page 13 FRANÇAIS...
Page 14 Déballage Après avoir déballé la boîte, vous devriez trouver les éléments suivants : ✓ Tablette Fieldbook P101 ✓ Adaptateur secteur ✓ Cordon d'alimentation secteur ✓ Dragonne ✓ Sangle de transport ✓ Stylet ✓ Batterie de stylet ✓ Guide d'utilisation rapide...
Page 15 Description de la tablette...
Page 17 Prise audio Prise audio 3,5 mm pour connecter un casque ou des haut-parleurs externes avec amplificateur Emplacement SIM Accepte une carte SIM USB3.0 Type A Connecte un périphérique USB HDMI Connecte un écran externe Lecteur de carte Accepte une carte SD de stockage USB de type C Connecte un périphérique USB...
Page 18 Loquet de batterie Système de verrouillage de la batterie principale Loquet de batterie Système de verrouillage de la batterie principale Batterie principale Alimente votre tablette lorsque l'alimentation externe n'est pas connectée Caméra arrière Permet d'utiliser la fonction caméra arrière Interface Options Sélectionnez l'une des options ci- dessous : ✓...
Page 19 III. Accéder aux connecteurs Faites glisser le loquet de verrouillage vers la position ouverte Vous pourrez alors ouvrir la porte et accéder aux différents connecteurs AVERTISSEMENT : La tablette est étanche à l'eau et à la poussière uniquement lorsque la trappe connecteurs est fermée et verrouillée.
Page 20 Insertion d'une carte SD 1. Reportez-vous au chapitre « Accéder aux connecteurs » pour accéder au slot SD 2. Insérez la carte micro-SD comme indiqué ci-dessous...
Page 21 Démarrage de la tablette Appuyez sur le bouton d'alimentation pendant 2 secondes pour démarrer la tablette Remarque : Si vous démarrez la tablette pour la première fois, il est recommandé de brancher l'adaptateur secteur. VII. Remplacement de la batterie Faire glisser le loquet #1 de la batterie vers la gauche Attendre que le voyant d'alimentation commence à...
Page 22 VIII. Modification de l'attribution de la touche F 6. Tapez FKeySetup dans la zone de recherche Windows 7. Ouvrez l'application FkeySetup 8. Sélectionnez l'une de ces options : e. Disenable : Touche F non attribuée Barcode (si votre Fieldbook P101 est équipé d'un module scanner de code-barres) : Déclenchez un scan de code-barres g.
Page 23 de Codes-Barres se trouve dans le dossier c:\Fieldbook\Barcode Scanner Nettoyer la tablette Débranchez toujours le Fieldbook P101 de la source d'alimentation et éteignez-le avant de le nettoyer. Utilisez un chiffon doux humidifié avec de l'eau ou un détergent non alcalin pour essuyer l'extérieur de la tablette. Essuyez délicatement l'écran avec un chiffon doux non pelucheux.
Page 24 WCDMA : B1/B8 1x USB3.0 Type A 1x USB Type C 1x RJ45 10/100Mbps 1x emplacement micro-SIM 1x emplacement pour carte Micro SD 1x HDMI 1.4a 1x interface station d'accueil 1x prise audio 3,5 mm 1x prise d'alimentation CC de 5,5 mm Option 1 seule option à...
Page 25 DEUTSCH...
Page 26 Auspacken Nach dem Auspacken des Kartons sollten Sie folgende Gegenstände vorfinden: ✓ Fieldbook P101-Tablet ✓ Netzteil ✓ Netzkabel ✓ Handgriff ✓ Halteschlaufe ✓ Stift ✓ Stiftbatterie ✓ Kurzanleitung für Benutzer...
Page 27 Beschreibung des Tablets...
Page 29 Audiobuchse 3,5-mm-Audiobuchse zum Anschließen von Kopfhörern oder externen Lautsprechern mit Verstärker SIM-Steckplatz Für eine Micro SIM-Karte USB3.0 Typ A Verbindet ein USB-Gerät HDMI Verbindet ein externes Display Speicherkartenleser Akzeptiert eine SD-Karte USB-Typ C Verbindet ein USB-Gerät Stecker Verbindet das externe Netzteil Mikrofon Empfängt Ton und Stimme Vordere Kamera...
Page 30 wenn das Tablet bereits eingeschaltet ist (Herunterfahren, Standby…) Batterieverriegelung Teil des Hauptbatterieverriegelungssystems Batterieverriegelung Teil des Hauptbatterieverriegelungssystems Hauptakku Versorgt Ihr Tablet mit Strom, wenn keine externe Stromversorgung angeschlossen ist Kamera Ermöglicht die Verwendung der rückseitigen Kamera Schnittstellen Wählen Sie eine der folgenden optional Optionen: ✓...
Page 31 III. Zugriff auf die Anschlüsse und Steckplätze Schieben Sie die Anschlussklappe in die Position „offen“ Sie können dann die Klappe öffnen und auf die verschiedenen Anschlüsse und Steckplätze zugreifen WARNUNG : Das Tablet ist nur dann wasser- und staubdicht, wenn die Anschlussklappe geschlossen ist. Stellen Sie sicher, dass die Klappe geschlossen ist und sich der Riegel in der geschlossenen Position befindet, bevor Sie das Gerät in einer staubigen Umgebung verwenden oder es Wasserspritzern...
Page 32 Einlegen einer SD-Karte 1. Informationen zum Zugriff auf den SD-Steckplatz finden Sie im Kapitel „Zugriff auf die Anschlüsse und Steckplätze“. 2. Setzen Sie die Micro-SD-Karte wie unten gezeigt ein Tablet starten Drücken Sie die Power-Taste für 2 Sekunden, um das Tablet zu starten...
Page 33 Hinweis: Wenn Sie das Tablet zum ersten Mal starten, wird empfohlen, das Netzteil anzuschließen. VII. Austausch der Batterie Schieben Sie die linke Batterieverriegelung 1 Warten Sie bis die Betriebsanzeige blau zu blinken beginnt Batterieverriegelung 2 nach oben schieben Entfernen Sie die Batterie Setzen Sie die neue Batterie ein Schieben Sie die Batterieverriegelung nach unten 2 Schieben Sie die rechte Akkuverriegelung 1...
Page 34 2. Öffnen Sie die FkeySetup-Anwendung 3. Wählen Sie eine dieser Optionen aus: Disenable: F-Taste nicht belegt Barcode (wenn Ihr Fieldbook P101 mit einem Barcode-Scanner-Modul ausgestattet ist): Lösen Sie einen Barcode-Scan aus k. Torch: Blitzlicht der Rückkamera ein- und ausschalten Customer: Wählen Sie manuell die Anwendung aus, die ausgeführt werden soll, wenn die F-Taste gedrückt wird.
Page 35 Reinigung des Tablets Trennen Sie das Fieldbook P101 immer von der Stromquelle und schalten Sie es aus, bevor Sie es reinigen. Verwenden Sie ein weiches, mit Wasser oder einem nicht alkalischen Reinigungsmittel angefeuchtetes Tuch, um das Äußere des Tablets abzuwischen. Wischen Sie das Display vorsichtig mit einem weichen, fusselfreien Tuch ab.
Page 36 1x Micro-SD-Kartensteckplatz 1xHDMI 1.4a 1x Docking-Schnittstelle 1x 3,5-mm-Audiobuchse 1x 5,5-mm-Gleichstrombuchse Optionen Nur 1 Option zur Auswahl aus der Liste Ersetzt den RJ45-LAN-Anschluss • DB9 RS232 • USB2.0 Typ A • 1D/2D-Barcode-Scanner Newland EM80 Batterie Hauptbatterie: 7,4 V / 5000 mAh abnehmbarer Li-Po Interner Akku: 7,4 V / 700 mAh eingebauter Li-Po...
Page 37 APPENDIX...
Page 38 This tablet is built in People’s Republic of China for Logic Instrument, 12 rue Ampère, 91430 Igny, FRANCE. www.logic-instrument.com...
Page 39 Statements of Compliance English This product follows the provisions of the European Directive 2014/53/EU. Danish Dette produkt er i overensstemmelse med det europæiske direktiv 2014/53/EU. Dutch Dit product is in navolging van de bepalingen van Europees Directief 2014/53/EU. Finnish Tämä tuote noudattaa EU-direktiivin 2014/53/EU määräyksiä.
Page 40 Radio Frequencies Technology Frequency Max EIRP Bluetooth BDE+EDR 2402MHz to 2480MHz 9.90dBm Bluetooth BLE 2402MHz to 2480MHz 5.39dBm WLAN 2.4G 2412MHz to 2472MHz 15.69dBm RLAN 5.2G 5180MHz to 5240MHz 16.34dBm RLAN 5.8G 5745MHz to 5825MHz 12.38dBm Frequency Band Highest 10g SAR (W/kg) Body (0mm) WIFI 2.4G 0.268 WIFI 5.2G...
