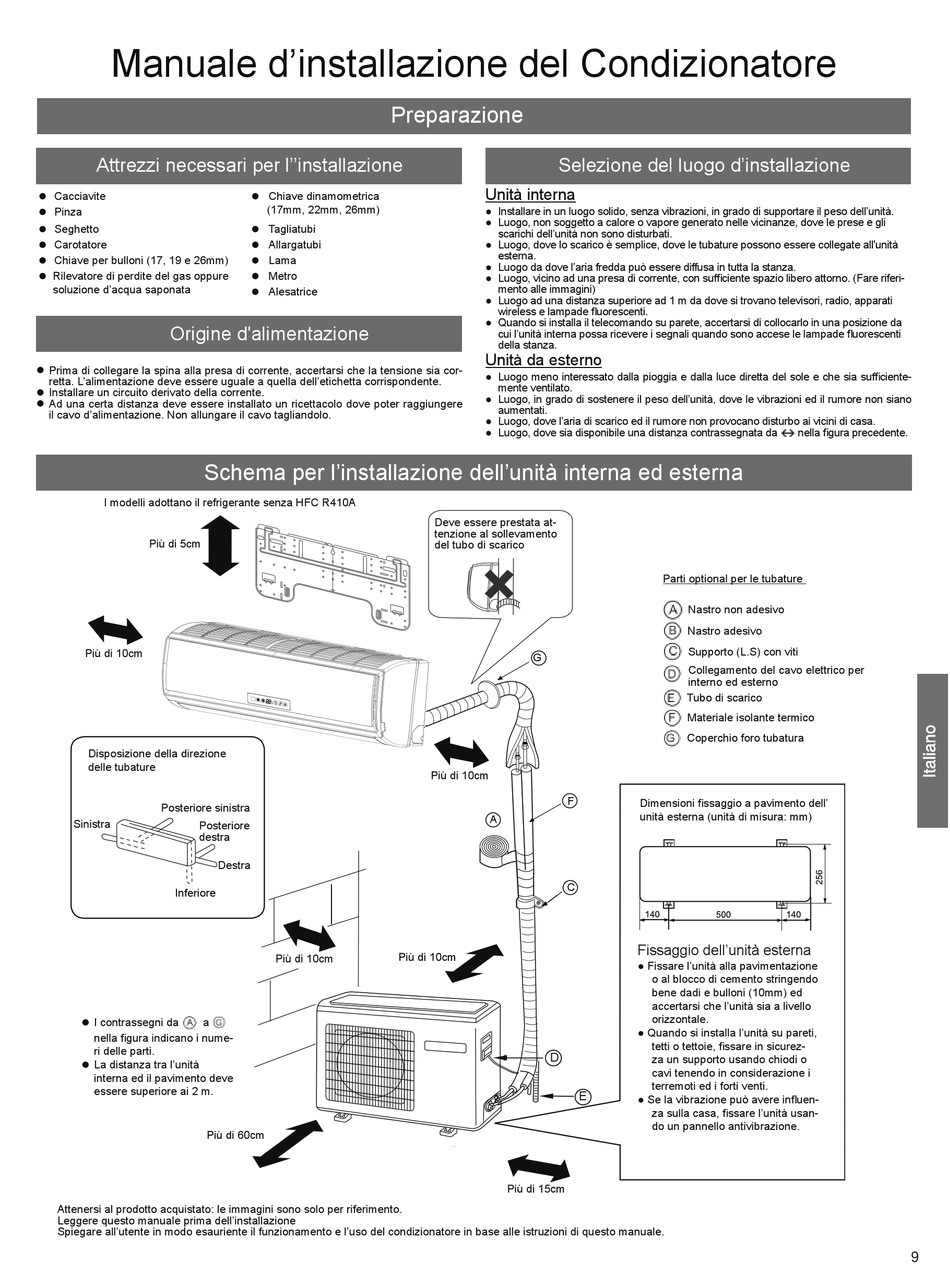

Manuale d'installazione del Condizionatore
Attrezzi necessari per l''installazione
 Cacciavite
 Pinza
 Seghetto
 Carotatore
 Chiave per bulloni (17, 19 e 26mm)
 Rilevatore di perdite del gas oppure
soluzione d'acqua saponata
Origine d'alimentazione
 Prima di collegare la spina alla presa di corrente, accertarsi che la tensione sia cor-
retta. L'alimentazione deve essere uguale a quella dell'etichetta corrispondente.
 Installare un circuito derivato della corrente.
 Ad una certa distanza deve essere installato un ricettacolo dove poter raggiungere
il cavo d'alimentazione. Non allungare il cavo tagliandolo.
Schema per l'installazione dell'unità interna ed esterna
I modelli adottano il refrigerante senza HFC R410A
Più di 5cm
Più di 10cm
Disposizione della direzione
delle tubature
Posteriore sinistra
Sinistra
Posteriore
destra
Inferiore
 I contrassegni da
a
nella figura indicano i nume-
ri delle parti.
 La distanza tra l'unità
interna ed il pavimento deve
essere superiore ai 2 m.
Più di 60cm
Attenersi al prodotto acquistato: le immagini sono solo per riferimento.
Leggere questo manuale prima dell'installazione
Spiegare all'utente in modo esauriente il funzionamento e l'uso del condizionatore in base alle istruzioni di questo manuale.
Preparazione
 Chiave dinamometrica
(17mm, 22mm, 26mm)
 Tagliatubi
 Allargatubi
 Lama
 Metro
 Alesatrice
Destra
Più di 10cm
Selezione del luogo d'installazione
Unità interna
● Installare in un luogo solido, senza vibrazioni, in grado di supportare il peso dell'unità.
● Luogo, non soggetto a calore o vapore generato nelle vicinanze, dove le prese e gli
scarichi dell'unità non sono disturbati.
● Luogo, dove lo scarico è semplice, dove le tubature possono essere collegate all'unità
esterna.
● Luogo da dove l'aria fredda può essere diffusa in tutta la stanza.
● Luogo, vicino ad una presa di corrente, con sufficiente spazio libero attorno. (Fare riferi-
mento alle immagini)
● Luogo ad una distanza superiore ad 1 m da dove si trovano televisori, radio, apparati
wireless e lampade fluorescenti.
● Quando si installa il telecomando su parete, accertarsi di collocarlo in una posizione da
cui l'unità interna possa ricevere i segnali quando sono accese le lampade fluorescenti
della stanza.
Unità da esterno
● Luogo meno interessato dalla pioggia e dalla luce diretta del sole e che sia sufficiente-
mente ventilato.
● Luogo, in grado di sostenere il peso dell'unità, dove le vibrazioni ed il rumore non siano
aumentati.
● Luogo, dove l'aria di scarico ed il rumore non provocano disturbo ai vicini di casa.
● Luogo, dove sia disponibile una distanza contrassegnata da
Deve essere prestata at-
tenzione al sollevamento
del tubo di scarico
G
Più di 10cm
F
A
C
Più di 10cm
D
Più di 15cm
Parti optional per le tubature
Nastro non adesivo
Nastro adesivo
Supporto (L.S) con viti
Collegamento del cavo elettrico per
interno ed esterno
Tubo di scarico
Materiale isolante termico
Coperchio foro tubatura
Dimensioni fissaggio a pavimento dell'
unità esterna (unità di misura: mm)
Fissaggio dell'unità esterna
● Fissare l'unità alla pavimentazione
o al blocco di cemento stringendo
bene dadi e bulloni (10mm) ed
accertarsi che l'unità sia a livello
orizzontale.
● Quando si installa l'unità su pareti,
tetti o tettoie, fissare in sicurez-
za un supporto usando chiodi o
cavi tenendo in considerazione i
terremoti ed i forti venti.
E
● Se la vibrazione può avere influen-
za sulla casa, fissare l'unità usan-
do un pannello antivibrazione.
nella figura precedente.
9
