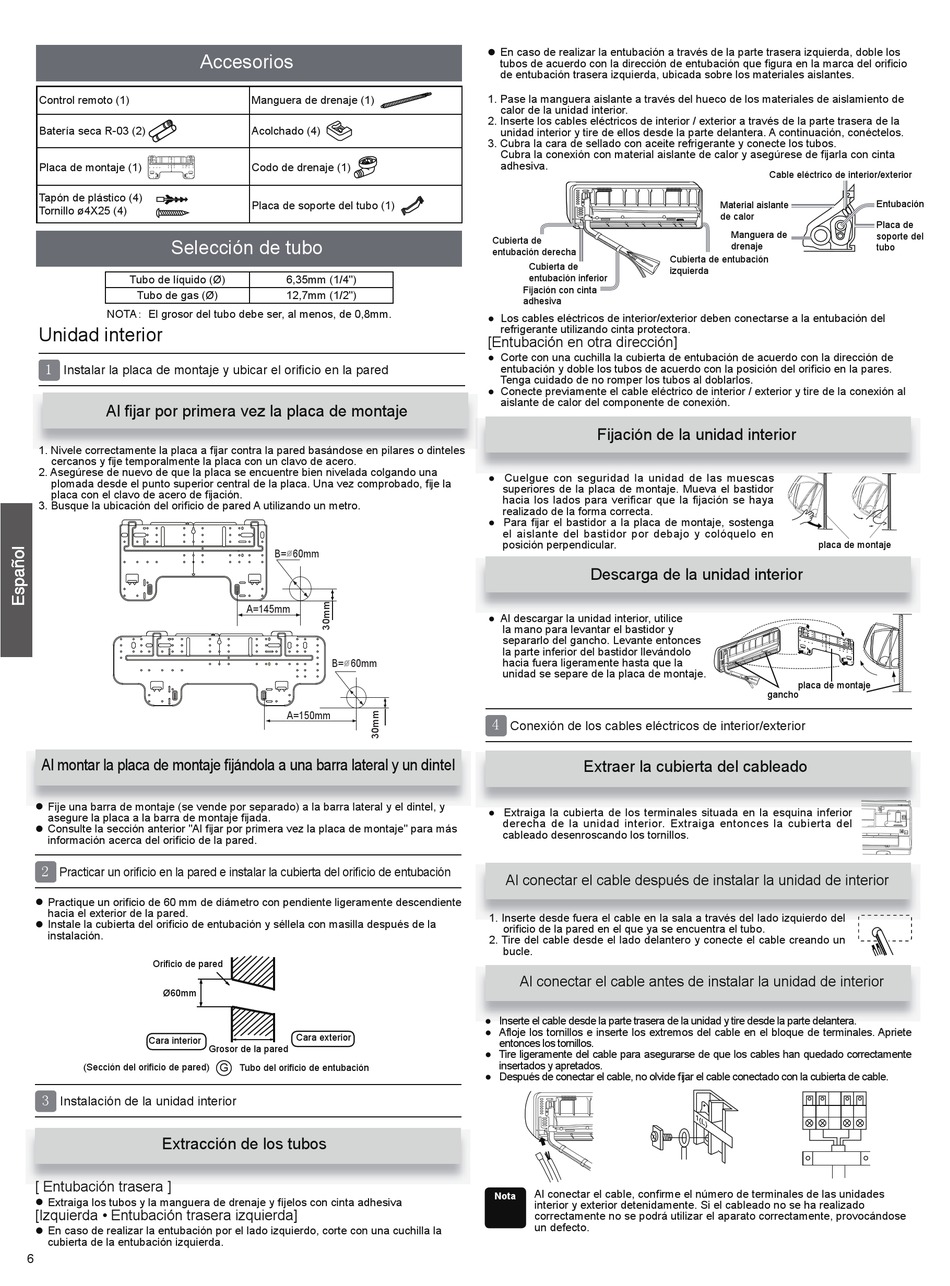

Accesorios
Control remoto (1)
Batería seca R-03 (2)
Placa de montaje (1)
Tapón de plástico (4)
Tornillo ø4X25 (4)
Selección de tubo
Tubo de líquido (Ø)
Tubo de gas (Ø)
NOTA: El grosor del tubo debe ser, al menos, de 0,8mm.

Unidad interior

1
Instalar la placa de montaje y ubicar el orificio en la pared
Al fijar por primera vez la placa de montaje
1. Nivele correctamente la placa a fijar contra la pared basándose en pilares o dinteles
cercanos y fije temporalmente la placa con un clavo de acero.
2. Asegúrese de nuevo de que la placa se encuentre bien nivelada colgando una
plomada desde el punto superior central de la placa. Una vez comprobado, fije la
placa con el clavo de acero de fijación.
3. Busque la ubicación del orificio de pared A utilizando un metro.
Al montar la placa de montaje fijándola a una barra lateral y un dintel
 Fije una barra de montaje (se vende por separado) a la barra lateral y el dintel, y
asegure la placa a la barra de montaje fijada.
 Consulte la sección anterior "Al fijar por primera vez la placa de montaje" para más
información acerca del orificio de la pared.
2
Practicar un orificio en la pared e instalar la cubierta del orificio de entubación
 Practique un orificio de 60 mm de diámetro con pendiente ligeramente descendiente
hacia el exterior de la pared.
 Instale la cubierta del orificio de entubación y séllela con masilla después de la
instalación.
Orificio de pared
Ø60mm
Cara interior
(Sección del orificio de pared)
3
Instalación de la unidad interior
Extracción de los tubos
[ Entubación trasera ]
 Extraiga los tubos y la manguera de drenaje y fíjelos con cinta adhesiva
[Izquierda • Entubación trasera izquierda]
 En caso de realizar la entubación por el lado izquierdo, corte con una cuchilla la
cubierta de la entubación izquierda.
6
Manguera de drenaje (1)
Acolchado (4)
Codo de drenaje (1)
Placa de soporte del tubo (1)
6,35mm (1/4")
12,7mm (1/2")
B= 60mm
A=145mm
B= 60mm
A=150mm
Cara exterior
Grosor de la pared
G
Tubo del orificio de entubación
 En caso de realizar la entubación a través de la parte trasera izquierda, doble los
tubos de acuerdo con la dirección de entubación que figura en la marca del orificio
de entubación trasera izquierda, ubicada sobre los materiales aislantes.
1. Pase la manguera aislante a través del hueco de los materiales de aislamiento de
calor de la unidad interior.
2. Inserte los cables eléctricos de interior / exterior a través de la parte trasera de la
unidad interior y tire de ellos desde la parte delantera. A continuación, conéctelos.
3. Cubra la cara de sellado con aceite refrigerante y conecte los tubos.
Cubra la conexión con material aislante de calor y asegúrese de fijarla con cinta
adhesiva.
Cubierta de
entubación derecha
Cubierta de
entubación inferior
Fijación con cinta
adhesiva
● Los cables eléctricos de interior/exterior deben conectarse a la entubación del
refrigerante utilizando cinta protectora.
[Entubación en otra dirección]
● Corte con una cuchilla la cubierta de entubación de acuerdo con la dirección de
entubación y doble los tubos de acuerdo con la posición del orificio en la pares.
Tenga cuidado de no romper los tubos al doblarlos.
● Conecte previamente el cable eléctrico de interior / exterior y tire de la conexión al
aislante de calor del componente de conexión.
Fijación de la unidad interior
● Cuelgue con seguridad la unidad de las muescas
superiores de la placa de montaje. Mueva el bastidor
hacia los lados para verificar que la fijación se haya
realizado de la forma correcta.
● Para fijar el bastidor a la placa de montaje, sostenga
el aislante del bastidor por debajo y colóquelo en
posición perpendicular.
Descarga de la unidad interior
● Al descargar la unidad interior, utilice
la mano para levantar el bastidor y
separarlo del gancho. Levante entonces
la parte inferior del bastidor llevándolo
hacia fuera ligeramente hasta que la
unidad se separe de la placa de montaje.
4
Conexión de los cables eléctricos de interior/exterior
Extraer la cubierta del cableado
● Extraiga la cubierta de los terminales situada en la esquina inferior
derecha de la unidad interior. Extraiga entonces la cubierta del
cableado desenroscando los tornillos.
Al conectar el cable después de instalar la unidad de interior
1. Inserte desde fuera el cable en la sala a través del lado izquierdo del
orificio de la pared en el que ya se encuentra el tubo.
2. Tire del cable desde el lado delantero y conecte el cable creando un
bucle.
Al conectar el cable antes de instalar la unidad de interior
● Inserte el cable desde la parte trasera de la unidad y tire desde la parte delantera.
● Afloje los tornillos e inserte los extremos del cable en el bloque de terminales. Apriete
entonces los tornillos.
● Tire ligeramente del cable para asegurarse de que los cables han quedado correctamente
insertados y apretados.
● Después de conectar el cable, no olvide fijar el cable conectado con la cubierta de cable.
Al conectar el cable, confirme el número de terminales de las unidades
Nota
interior y exterior detenidamente. Si el cableado no se ha realizado
correctamente no se podrá utilizar el aparato correctamente, provocándose
un defecto.
Cable eléctrico de interior/exterior
Material aislante
de calor
Manguera de
drenaje
Cubierta de entubación
izquierda
placa de montaje
placa de montaje
gancho
Entubación
Placa de
soporte del
tubo
