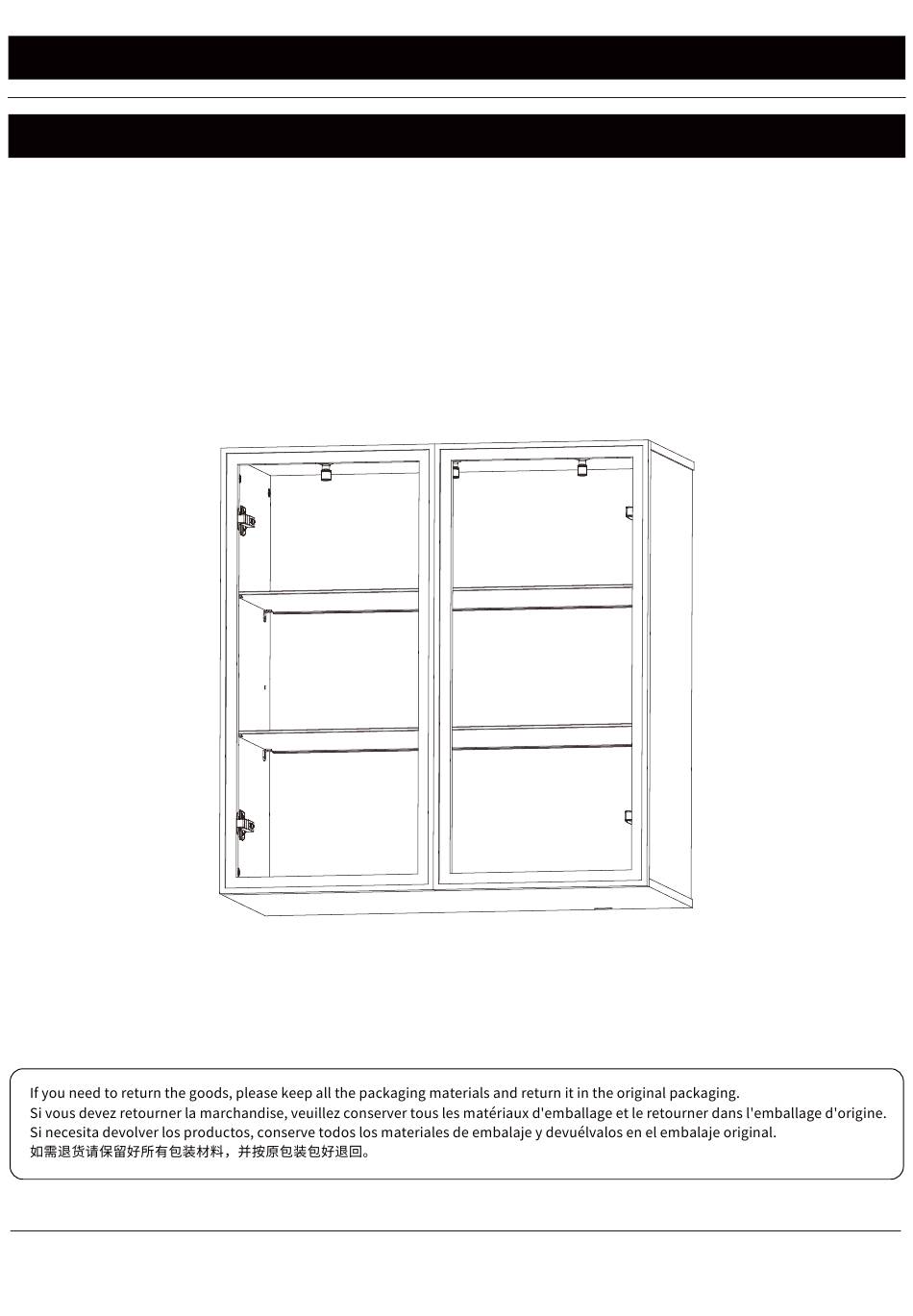

- Page 1 ERK-HOSC-04WN MODEL # HERO DISPLAY CASE (WALL-HUNG) GIVE US A CALL: 1-844-416-2090 1 / 23 MON-FRI 8:30AM - 5:30PM (PT) customerservice@eurekaergonomic.com...
- Page 2 PARTS / PIÈCES / PARTES / (P1) (P2) (P3) (P4) (P5) (P6) (P7) (P8) (P9) (P10) (P11) (P12) (P13) (P14) (P15) (P16) (P17) (P18) GIVE US A CALL: 1-844-416-2090 2 / 23 MON-FRI 8:30AM - 5:30PM (PT) customerservice@eurekaergonomic.com...
- Page 3 HARDWARE / MATÉRIEL / HARDWARE / 配件清单 Tools that may be needed (not included) Outils éventuellement nécessaires (non inclus) Herramientas que pueden ser necesarias (no incluidas) 可能需要用到的工具 （需消费者自备） GIVE US A CALL: 1-844-416-2090 3 / 23 MON-FRI 8:30AM - 5:30PM (PT) customerservice@eurekaergonomic.com...
- Page 4 ASSEMBLY INSTRUCTIONS INSTRUCTIONS DE MONTAGE INSTRUCCIONES DE MONTAJE STEP 1 (P1) (P2) (P10) GIVE US A CALL: 1-844-416-2090 4 / 23 MON-FRI 8:30AM - 5:30PM (PT) customerservice@eurekaergonomic.com...
- Page 5 STEP 2 (P9) STEP 3 (P5) Tighten Note the direction of the arrow. Serrer Notez le sens de la flèche. Apriete Tenga en cuenta la dirección de la flecha. 拧紧 注意箭头方向。 GIVE US A CALL: 1-844-416-2090 5 / 23 MON-FRI 8:30AM - 5:30PM (PT) customerservice@eurekaergonomic.com...
- Page 6 STEP 4 (P7) (P8) STEP 5 Note the direction of the arrow. Notez le sens de la flèche. Tenga en cuenta la dirección de (P5) la flecha. 注意箭头方向。 Tighten Serrer Apriete 拧紧 GIVE US A CALL: 1-844-416-2090 6 / 23 MON-FRI 8:30AM - 5:30PM (PT) customerservice@eurekaergonomic.com...
- Page 7 STEP 6 (P5) Note the direction of the arrow. Notez le sens de la flèche. Tenga en cuenta la dirección de la flecha. 注意箭头方向。 Tighten Serrer Apriete 拧紧 STEP 7 (P12) Install the decoration hole cover. Installer le couvercle du trou de décoration.
- Page 8 STEP 8 (P11) (P5) Use screws to fasten the glass support bracket according to the location hole. Utilisez des vis pour fixer le support de la vitre en fonction de l'emplacement du trou. Utilice tornillos para fijar el soporte de vidrio de acuerdo con el orificio de ubicación.
- Page 9 STEP 9 (P15) (P5) Peal off the double-side tape and stick the light under the bottom of the top panel, then use screws to fasten them. Retirez le ruban adhésif double face et collez la lumière sous le bas du panneau supérieur, puis utilisez des vis pour les fixer.
- Page 10 STEP 11 (P6) Place the glass shelf onto the support bracket, insert it into the rails of the light strip, and finally push them in together. Placez la tablette en verre sur le support, insérez-la dans les rails de la réglette lumineuse, et enfin poussez-les ensemble.
- Page 11 STEP 13 Keep level. Maintenir le niveau. Mantén el nivel. Attention 平行 Attention Atención 注意 tempered glass This sign faces down. Be careful not to install the glass door invertedly. Ce panneau est orienté vers le bas. Veillez à ne pas installer la porte en verre à...
- Page 12 STEP 15 (P5) Tighten the remaining screws. Serrer les vis restantes. Apriete los tornillos restantes. 拧上所有螺丝， 锁紧。 STEP 16 (P14) (P5) (P17) GIVE US A CALL: 1-844-416-2090 12 / 23 MON-FRI 8:30AM - 5:30PM (PT) customerservice@eurekaergonomic.com...
- Page 13 STEP 17 (P5) Tighten! Serrer! Apretar! 拉紧！ Stick Coller Pegar 粘上 Cut as needed. Coupez selon les besoins. Cortar según sea necesario. 根据需要 自由裁剪。 Use cable clamp or adhesive tape to organize the wire. Utilisez un serre-câble ou du ruban adhésif pour organiser le fil. Utiliza abrazaderas de cable o cinta adhesiva para organizar el cable.
- Page 14 STEP 18 (P5) Use the hole sticker to hide the top and bottom panel assembled screws hole. Utiliser l'autocollant pour masquer le trou des vis d'assemblage des panneaux supérieur et inférieur. Utilice el adhesivo de agujeros para ocultar el agujero de los tornillos de montaje de los paneles superior e inferior.
- Page 15 800mm 165mm 354mm 165mm 58mm 58mm Team work Travail d'équipe Trabajo en equipo 团队工作 GIVE US A CALL: 1-844-416-2090 15 / 23 MON-FRI 8:30AM - 5:30PM (PT) customerservice@eurekaergonomic.com...
- Page 16 STEP 1 (P3) (P5) (P5) STEP 2 (P5) WALL PARED 墙壁 Use the spirit level to ensure that the backplate is level. Then use a pencil to mark the backplate holes on the wall. Utilisez le niveau à bulle pour vous assurer que la plaque arrière est de niveau. Utilisez ensuite un crayon pour marquer les trous de la plaque arrière sur le mur.
- Page 17 STEP 4 PLAN A Plan A is recommended for plaster walls. Le plan A est recommandé pour les murs en plâtre. El plan A se recomienda para las paredes de yeso de yeso. 石膏墙建议使用方法A。 (P5) (P5) Squeeze the plastic anchor and put it into the drilled hole.
- Page 18 PLAN B Plan B is suitable for all walls except plaster walls. Le plan B convient à tous les murs, à l'exception des murs en plâtre. El plan B es adecuado para todas las paredes, excepto las de yeso. 方法B适用于非石膏墙体。 (P5) GIVE US A CALL: 1-844-416-2090 18 / 23...
- Page 19 STEP 5 WALL Team work Travail d'équipe PARED Trabajo en equipo 墙壁 团队工作 LIGHTS OPERATING INSTRUCTIONS INSTRUCTIONS D'UTILISATION DES FEUX INSTRUCCIONES DE USO DE LAS LUCES 灯光操作方法 100% 100% GIVE US A CALL: 1-844-416-2090 19 / 23 MON-FRI 8:30AM - 5:30PM (PT) customerservice@eurekaergonomic.com...
- Page 20 GIVE US A CALL: 1-844-416-2090 20 / 23 MON-FRI 8:30AM - 5:30PM (PT) customerservice@eurekaergonomic.com...
- Page 21 DOWNLOAD AND INSTALL MOBILE APP TÉLÉCHARGER ET INSTALLER L'APPLICATION MOBILE DESCARGAR E INSTALAR LA APLICACIÓN MÓVIL This product is controlled by a mobile app, which is available on both Android and iOS devices. 1. Apple phones: require iOS10.0 or later. 2.
- Page 22 CONNECT TO THE APP CONNECTEZ-VOUS À L'APPLICATION CONECTARSE A LA APLICACIÓN 设备连接APP Preparation / Préparation / Preparación / 准备工作: Turn on the controller and open the app. Please make sure your phone and device are connected to the same Wi-Fi. Allumez le contrôleur et ouvrez l'application.
- Page 23 Make sure that you turn on Bluetooth on your phone beforehand. Otherwise, when you open the app, a pop-up window will appear inviting you to enable Bluetooth. Then, select “Allow”. Assurez-vous d'avoir activé le Bluetooth sur votre téléphone au préalable. Sinon, lorsque vous ouvrez l'application, une fenêtre contextuelle apparaîtra vous invitant à...
