- Page 1 Manual – Focus Fitness – Force 8 – SUB1127A...
-
Page 2: Table Of Contents
Index 1 Parts list ............................3 2 Overview drawing .......................... 4 3 Assembly ............................5 1 Onderdelenlijst ..........................8 2 Overzichtstekening......................... 9 3 Montage ............................10... -
Page 3: Parts List
1 Parts list NUMBER DESCRIPTION QUANTITY MAIN FRAME FRONT BASE REAR BASE SEAT ADJUSTMENT BACKREST ADJUSTMENT BACKREST SUPPORT SEAT SUPPORT JOINT PLATE SEAT CUSHION BACK CUSHION BOLT M6*60 + WASHER SQUARE NECK BOLT M10*60 + WASHER + NUT BOLT M10*75 + WASHERS + NUT BOLT M10*120 + WASHERS + LOCK NUT BOLT M10*170 + WASHERS + LOCK NUT... -

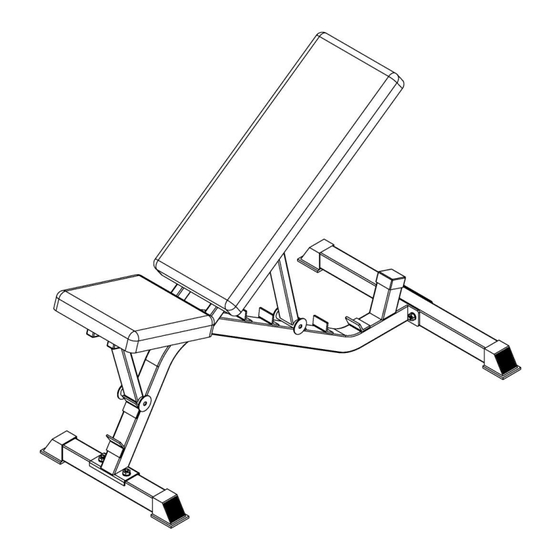

Page 4: Overview Drawing
2 Overview drawing... -
Page 5: Assembly
3 Assembly STEP 1 1. Attach front base (2) to main frame (1) with square neck bolt M10*60 + washer + nut (12). 2. Attach rear base (3) and joint plate (8) to main frame (1) with bolt M10*75 + washers + nut (13). - Page 6 STEP 2 1. Attach seat support (7) and backrest support (6) to main frame (1) with bolt M10*170 + washers + lock nut (15). 2. Attach backrest adjustment (5) to backrest support (6) with bolt M10*170 + washers + lock nut (15). 3.
- Page 7 STEP 3 1. Attach seat cushion (9) to seat support (7) with bolt M6*60 + washer (11). 2. Attach back cushion (10) to backrest support (6) with bolt M6*60 + washer (11).
-
Page 8: Onderdelenlijst
1 Onderdelenlijst NUMMER BESCHRIJVING AANTAL HOOFDFRAME VOORSTE BASIS ACHTERSTE BASIS ZITAANPASSING RUGLEUNINGVERSTELLING RUGLEUNINGSTEUN ZITSTEUN VERBINDINGSPLAAT ZITKUSSEN RUGKUSSEN BOUT M6*60 + SLUITRING BOUT MET VIERKANTE HALS M10*60 + SLUITRING + BOUT BOUT M10*75 + SLUITRINGEN + MOER BOUT M10*120 + SLUITRINGEN + BORGMOER BOUT M10*170 + SLUITRINGEN + BORGMOER... -
Page 9: Overzichtstekening
2 Overzichtstekening... -
Page 10: Montage
3 Montage STAP 1 1. Bevestig de voorste basis (2) aan het hoofdframe (1) met de vierkante halsbout M10*60 + sluitring + moer (12). 2. Bevestig de achterste basis (3) en verbindingsplaat (8) aan het hoofdframe (1) met bout M10*75 + sluitringen + moer (13). - Page 11 STAP 2 1. Bevestig de zitsteun (7) en de rugleuningsteun (6) aan het hoofdframe (1) met de bout M10*170 + sluitringen + borgmoer (15). 2. Bevestig de rugleuningverstelling (5) aan de rugleuningsteun (6) met bout M10*170 + sluitringen + borgmoer (15). 3.
- Page 12 STAP 3 1. Bevestig zitkussen (9) aan zitsteun (7) met bout M6*60 + sluitring (11). 2. Bevestig rugkussen (10) aan rugleuningsteun (6) met bout M6*60 + sluitring (11).
