Lexor VM313-DB Assembly Instructions

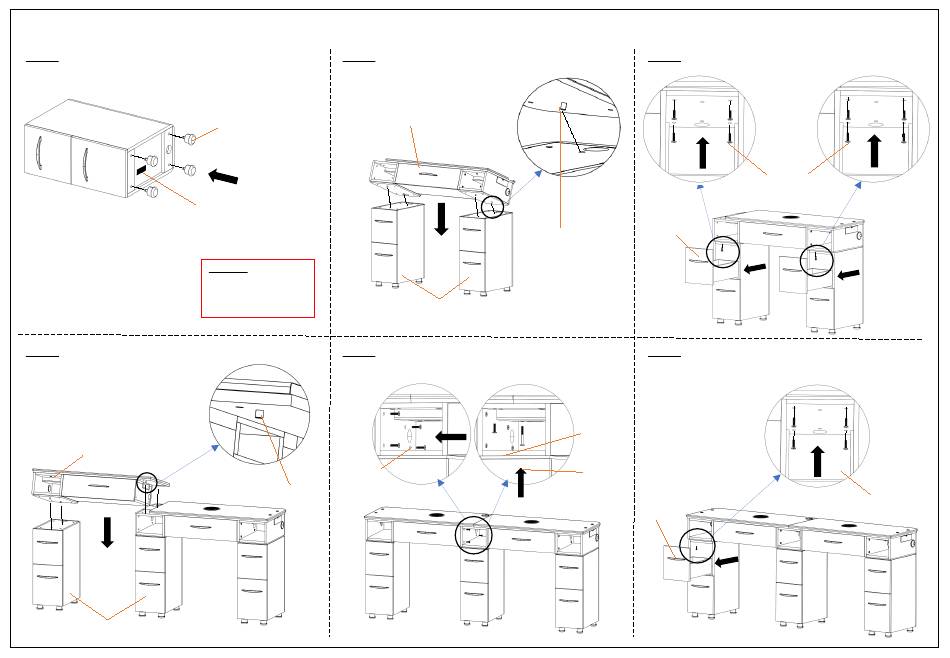

Bước 1: Gắn chân trụ xoay vào mặt đáy của Cụm thùng dưới như hình dưới:
Mặt dưới (dán nhãn "BOTTOM")
Bước 4: Gắn Cụm thùng trên bên trái với Cụm thùng dưới theo những
chốt định vị bên dưới.
Cụm thùng trên
bên trái
Cụm thùng dưới
HƯỚNG DẪN LẮP RÁP VM313-DB
Bước 2: Gắn Cụm thùng trên bên phải với 2 Cụm thùng dưới theo
những chốt định vị bên dưới.
Cụm thùng trên
Chân trụ xoay
Bao gồm:
-
12 Chân trụ xoay.
-
17 Bulong M6x25.
-
1 Bulong M6x45.
-
1 Chìa khóa lục giác.
Bước 5: Kết nối Cụm thùng trên bên trái bằng cách bắt những con bulong
như hình dưới:
4 bulong
M6x25
Chốt định vị
bên phải
Chốt định vị
Cụm thùng dưới
Bước 3: Kéo Hộc kéo của 2 Cụm thùng dưới ra, sau đó bắt bulong M6x25
hướng từ dưới lên.
Hộc kéo
Bước 6: Kéo Hộc kéo của cụm thùng dưới ra, sau đó bắt bulong M6x25
hướng từ dưới lên.
1 bulong
M6x25
1 bulong
M6x45
Hộc kéo
8 bulong
M6x25
4 bulong
M6x25
