Bước 1: kéo Hộc Tủ Trên Cùng và Hộc Tủ Dưới Cùng bên Phải ra ngoài.
Hộc Tủ Trên Phải
Hộc Tủ Dưới Phải
Hình. 1
Bước 3: di chuyển Cụm Ốp Trước để Chốt Định vị lắp vào Lỗ Định Vị trên
Cụm Tủ
Hình. 3

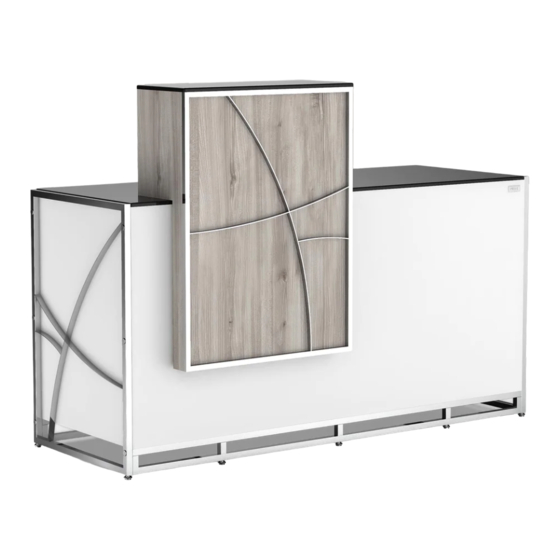

HƯỚNG DẪN LẮP RÁP PRIVE 500 RECEPTION COUNTER
Chốt Định Vị
Bước 2: Đặt Cụm Ốp Trước lên mặt trên tủ như hình, chừa khoảng trống tại
vị trí lỗ đi dây điện, sau đó cắm 2 đầu nối dây điện.
Cụm Ốp Trước
Cụm Tủ
Bước 4: lắp 4 Ốc M6 x 30 để kết nối giữa cụm Ốp Trước và Cụm Tủ.
Đầu nối dây điện
Hình. 2
4 Ốc M6 x 30
Hình. 4
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Lexor PRIVE 500
Summary of Contents for Lexor PRIVE 500
- Page 1 HƯỚNG DẪN LẮP RÁP PRIVE 500 RECEPTION COUNTER Bước 2: Đặt Cụm Ốp Trước lên mặt trên tủ như hình, chừa khoảng trống tại Bước 1: kéo Hộc Tủ Trên Cùng và Hộc Tủ Dưới Cùng bên Phải ra ngoài.
- Page 2 INSTRUCTION ASSEMBLY PRIVE 500 RECEPTION COUNTER Step 2: Place Front Cover on top of Cabinet , Create a space at the location Step 1: Pull out Top and Bottom Right Drawer of Cabinet of the wire hole ( see Fig. 2), then connect male and female connector.
