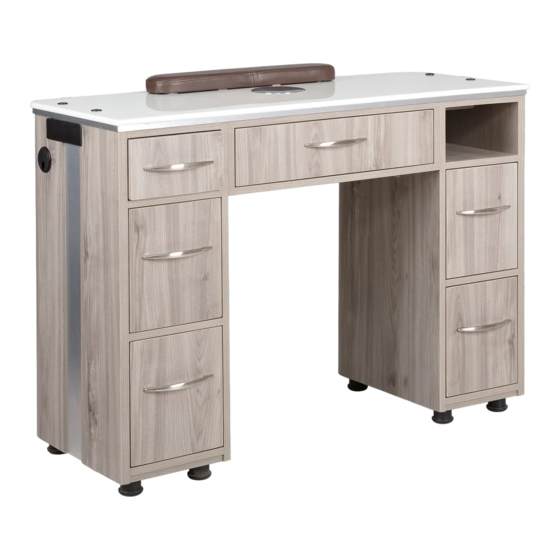

Lexor VM313-V2 Instructions For Assembly

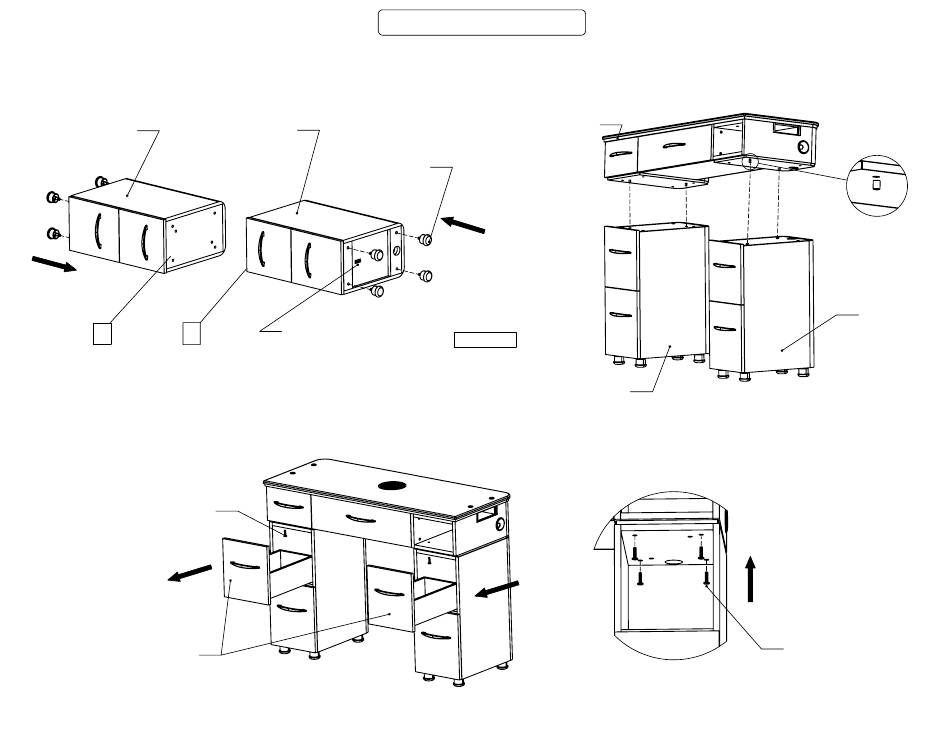

Bước 1: lắp chân trụ xoay vào mặt dưới cụm thùng trái, phải.
Cụm thùng phải
Cụm thùng trái
(Có dán nhãn "R")
(Có dán nhãn "L")
L R
Hình. 1
Bước 3: kéo hộc tủ trên của cụm thùng trái phải đi hết
hành trình của ray trượt, sau đó lắp 8 ốc M6 x30 hướng
từ dưới lên.
8 ốc M6 x 25
Hộc tủ trên của
cụm thùng trái phải
Hướng dẫn lắp ráp VM313-V2
8 chân trụ xoay
Mặt dưới cụm thùng trái, phải
BOTTOM
( Có dán nhãn "BOTTOM")
Bước 2: dựng đứng 2 cụm thùng trái, phải với chân trụ xoay nằm
trên mặt đất sau đó lắp cụm thùng trên bằng cách chèn 4 chốt định
vị vào 4 lỗ định vị ở mặt trên cụm thùng trái, phải.
Cụm thùng trên
Cụm thùng trái
Hình. 3
4 Chốt định vị
Cụm thùng
phải
Hình. 2
Ốc M6 x 25
