ICP SUPREME FEM Series Installation Instructions And Homeowner's Manual

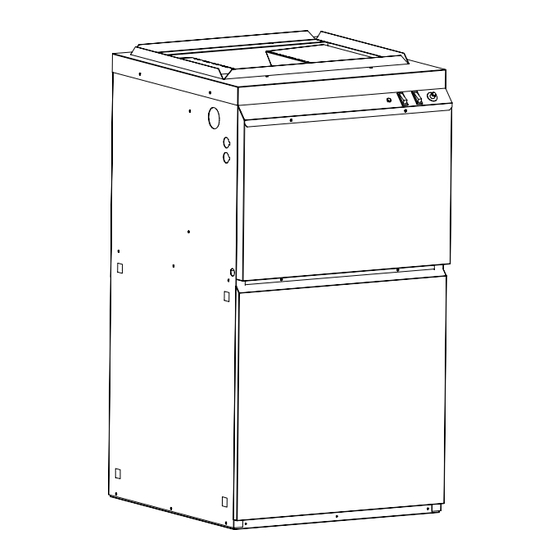

Multi-position electric furnace
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

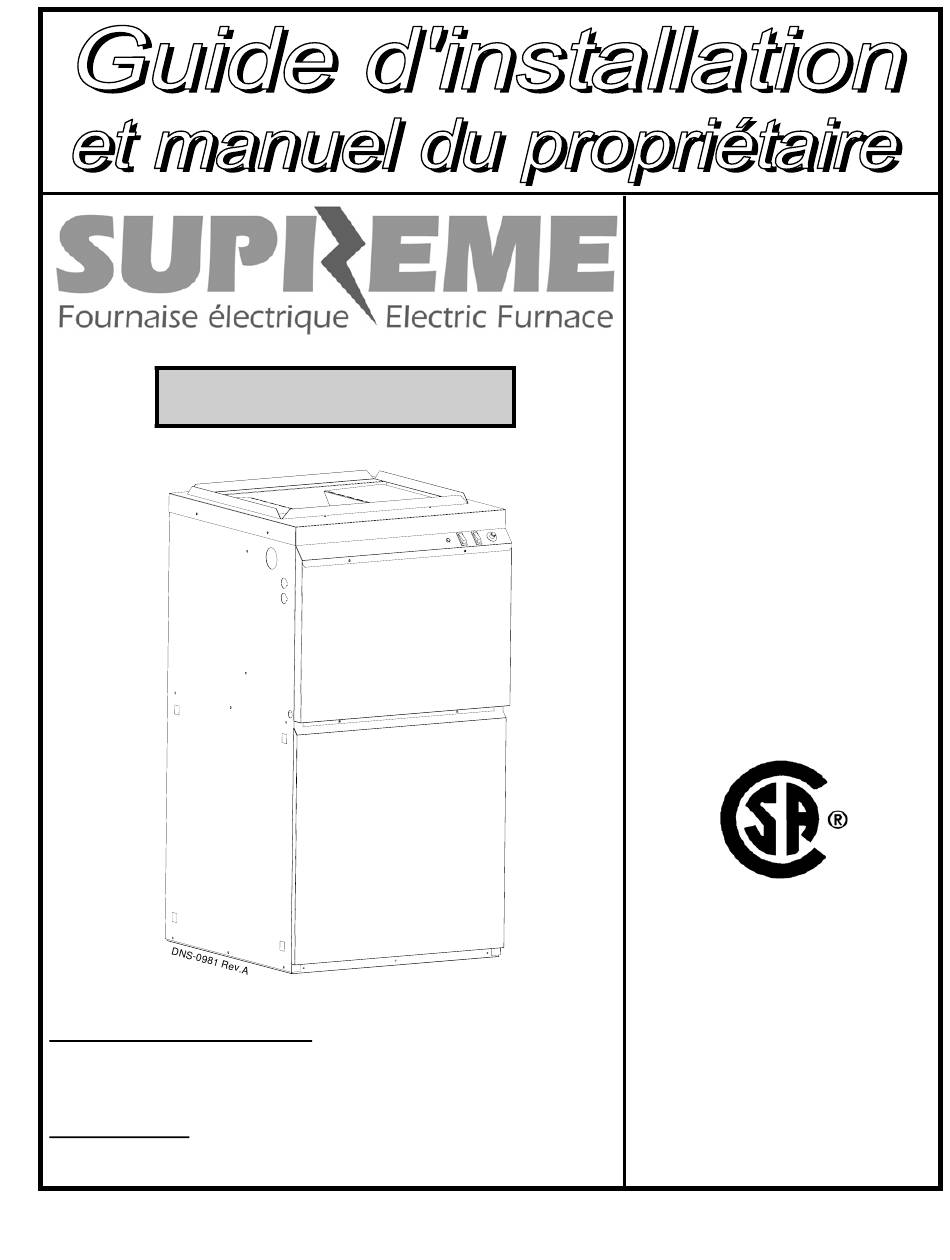

MULTI - POSITION
INSTALLATEUR / TECHNICIEN :
UTILISER
LES
RENSEIGNEMENTS
L'INSTALLATION ET L'ENTRETIEN DE L'APPAREIL ET GARDER LE
DOCUMENT PRÈS DE L'UNITÉ POUR RÉFÉRENCES ULTÉRIEURES.
PROPRIÉTAIRE :
S.V.P. GARDEZ CE MANUEL PRÈS DE L'UNITÉ POUR RÉFÉRENCES
ULTÉRIEURES.
Imprimé au Canada
DANS
CE
MANUEL
Modèles :
FEM10-M2401AM-A
FEM15-M2401AM-A
FEM18-M2401AM-A
FEM20-M2401AM-A
FEM23-M2401AM-A
FEM27-M2401BM-A
Attention : Ne pas altérer
votre unité ou ses contrôles.
Appeler un technicien
qualifié.
POUR
:
Fabriqué par
Corporation UTC Canada
Division ICP
3400, boulevard Industriel
Sherbrooke, Québec - Canada
J1L 1V8
2006/08/09
X40131 Rev. H

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SUPREME FEM Series and is the answer not in the manual?

Questions and answers

Related Manuals for ICP SUPREME FEM Series

Summary of Contents for ICP SUPREME FEM Series

  • Page 1 L’INSTALLATION ET L’ENTRETIEN DE L’APPAREIL ET GARDER LE Fabriqué par DOCUMENT PRÈS DE L’UNITÉ POUR RÉFÉRENCES ULTÉRIEURES. Corporation UTC Canada Division ICP PROPRIÉTAIRE : 3400, boulevard Industriel S.V.P. GARDEZ CE MANUEL PRÈS DE L’UNITÉ POUR RÉFÉRENCES Sherbrooke, Québec - Canada ULTÉRIEURES.

  • Page 2: Consigne De Sécurité

    Note : Lire attentivement toute la notice d’installation avant d’entreprendre l’installation. Ce symbole indique une modification depuis la dernière parution. CONSIGNE DE SÉCURITÉ L’installation, le réglage, la modification, l’entretien, la maintenance ou l’utilisation inadéquats peuvent provoquer une explosion, un incendie, un choc électrique ou d’autre condition entraînant des blessures corporelles ou des dommages matériels.

  • Page 3: Section 1 Installation

    SECTION 1 INSTALLATION 1.0) INTRODUCTION Les fournaises électriques SUPRÊME offrent un grand choix de puissances en chauffage de 10 kw à 27 kw et de Les fournaises électriques SUPRÊME sont offertes dans les climatisation nominale de 1.5 tonnes à 5 tonnes. Référer au modèles suivants : FEM10, FEM15, FEM18, FEM20, FEM23 Tableau 1, spécifications techniques, p.
  • Page 4 1.3) CONDUITS ET FILTRE 1.5) RACCORDEMENTS ÉLECTRIQUES 24 Vac conduits doivent être dimensionnés façon à 1.5.1) Raccordement du thermostat accommoder les débits spécifiés et les pressions statiques disponible. Utiliser les codes d’installation locaux ou nationaux Installer le thermostat sur un mur intérieur, à un endroit où il ne pouvant s’appliquer.
  • Page 5 Thermostat 2-stage, chauffage électrique et climatisation 1.6) UTILISATION D’UNE THERMOPOMPE Pour l’utilisation d’une thermopompe, un ensemble permettant un fonctionnement non-simultané des éléments électriques et de la thermopompe est obligatoire. Référer aux instructions fournis avec les thermostats ou les ensembles de type « Fossil Fuel Kit »...

  • Page 6: Section 2 Opération

    SECTION 2 OPÉRATION 2.1) UTILISATION DES COMMANDES MANUELLES 2.3) PROCÉDURE DE DÉMARRAGE SUR LA FOURNAISE Vérifier que la séquence de fonctionnement est respectée et La lumière (L-1) s’allume lorsqu’il y a une demande de tous éléments électriques fonctionnent chauffage. Référer au diagramme électrique. adéquatement.
  • Page 7 2.4) AJUSTEMENT DU DÉBIT D’AIR 2.5) VÉRIFICATION DES INTERRUPTEURS THERMIQUES HAUTE LIMITE Vérifier le débit d’air du ventilateur en mesurant les points suivants lorsque tous les éléments chauffants fonctionnent : Après 10 minutes de fonctionnement à pleine puissance de chauffage, bloquer les registres d’entrée ou de sortie d’air. Ampérage total l’ensemble...

  • Page 8: Section 3 Entretien

    SECTION 3 ENTRETIEN 3.1) GÉNÉRAL 3.3) FILTRE À AIR MISE EN GARDE Le filtre à air fourni avec l’unité est de type jetable et devrait être remplacé, au minimum deux fois par année. La présence de poils d’animaux, de poussière, etc. peut nécessiter des Risque de choc électrique.

  • Page 9: Section 4 Information

    SECTION 4 INFORMATION Modèle : Numéro de série : Date d’installation de la fournaise : Nos. tél. service – Jour : Soir : Nom et adresse du technicien de service : RÉSULTAT DE MISE EN MARCHE Voltage : Courant total consommé par les éléments : Température de l’air chaud d’alimentation : Température de l’air de retour : Pression statique dans le conduit d’alimentation en air :...

  • Page 10: Système Électrique

    TABLEAU 1 Spécifications techniques TAUX ET PERFORMANCE FEMxx -M2401AM-A FEMxx -M2401BM-A Puissance (Kw) (xx ) Puissance net (BTU/h) 34120 51180 61420 68240 78480 92130 Plage de la hausse de temp. de chauffage (F) 40-50 45-60 50-75 55-75 60-80 60-80 SYSTÈME ÉLECTRIQUE Volts - Hertz - Phase 3 conducteurs 120 / 240 - 60 - 1 Élément électrique #1 (Kw)
  • Page 11 TABLEAU 2 Débit d’air (PCM) – SUPRÊME avec un moteur de 1/3 HP Vitesse du Pression statique (en pouce de C.E.) ventilateur MED-LOW MED-HIGH 1090 1050 1010 HIGH 1285 1250 1220 1185 1150 1120 1085 Les valeurs de débit d'air sont en pied cube par minute (PCM) arrondis à 5 PCM le plus près Données prisent avec le filtre à...
  • Page 12 FIGURE 3 Diagramme électrique 10 kW...
  • Page 13 FIGURE 4 Diagramme électrique 15 kW...
  • Page 14 FIGURE 5 Diagramme électrique 18 et 20 kW...
  • Page 15 FIGURE 6 Diagramme électrique 23 kW...
  • Page 16 FIGURE 7 Diagramme électrique 27 kW...
  • Page 17 LISTE DE PIÈCES Vue explosée Vue Explosée B50002 Rev. B...

  • Page 18: Liste De Pièces

    LISTE DE PIÈCES SUPRÊME avec moteur 1/3 HP : FEMxx-M2401 ITEM No DESSIN DESCRIPTION ITEM No DESSIN DESCRIPTION B03274-01 ASS PLAQUE ELEMENT FEM-10KW B03265 ASS SUPPORT BORNIER B03275-01 ASS PLAQUE ELEMENT FEM-15KW B03280 PORTE COMPARTIMENT ELECTRIQUE B03276-01 ASS PLAQUE ELEMENT FEM-18KW Z04F004 FILTRE PAPIER 20 x 20 x 1 B03276-02...
  • Page 19 TABLEAU 4 (Se référer à la Liste de Pièces, point 18, page 18) *No de FEM10 FEM15 FEM18/20 FEM23 FEM27 séquenceur Modèle No. ICP Modèle No. ICP Modèle No. ICP Modèle No. ICP Modèle No. ICP 305563 R02N018 305563 R02N018...
  • Page 20 USE THE INFORMATION IN THIS MANUAL FOR THE INSTALLATION AND SERVICING OF THE FURNACE AND KEEP THE DOCUMENT NEAR THE Manufactured by: UNIT FOR FUTURE REFERENCE. UTC Canada Corporation ICP Division HOMEOWNER: 3400 Industrial Boulevard PLEASE KEEP THIS MANUAL NEAR THE FURNACE FOR FUTURE Sherbrooke, Quebec - Canada REFERENCE.

  • Page 21: Safety Considerations

    Note: Read the entire instruction manual before starting the installation. This symbol indicates a change since the last issue. SAFETY CONSIDERATIONS Improper installation, adjustment, service, maintenance, use or alteration of the unit can cause an explosion, fire, electrical shock or other conditions that may result in personal injury or property damage. Consult a qualified installer, service agency or your distributor for information or assistance.

  • Page 22: Clearances To Combustible Material

    SECTION 1 INSTALLATION 1.0) INTRODUCTION SUPREME electric furnaces range from 10 kW to 27 kW in heating capacity and 1.5 tons to 5 tons of nominal SUPREME electric furnaces are available in the following cooling capacity. Refer to Table 1, Technical Specifi- models: FEM10, FEM15, FEM18, FEM20, FEM23 and cations, p.
  • Page 23 1.5) 24 VAC ELECTRICAL CONNECTIONS Use two elbows between each outlet and the supply and return air plenum; 1.5.1) Thermostat wiring Cover the vertical sections of the supply and return air duct with soundproofing material; Install the thermostat on an interior wall in a location where it Use baffles in short radius elbows;...

  • Page 24: Use Of A Heat Pump

    2-stage thermostat, electric heating and air conditioning 1.6) USE OF A HEAT PUMP When using a heat pump, a kit is required that prevents the operation of the electric elements and the heat pump at the same time. Refer to the instructions provided with the thermostat or the “Fossil Fuel”...

  • Page 25: Section 2 Operation

    SECTION 2 OPERATION 2.1) USE OF MANUAL FURNACE CONTROLS 2.3) START-UP PROCEDURE When there is a demand for heat, the pilot light (“L-1”) Satisfy yourself that the unit starts up properly and that all comes on. Refer to the wiring diagram. elements are functional.
  • Page 26 2.4) Airflow adjustment 2.5) CHECKING THE HIGH-LIMIT THERMAL SWITCHES Verify the airflow by taking readings of the following points, while the elements are in the heating mode: After 10 minutes of operation at full capacity, block the supply or return air opening. Record the supply air Total amperage of all the heating elements;...

  • Page 27: Section 3 Maintenance

    SECTION 3 MAINTENANCE 3.1) GENERAL 3.3) AIR FILTER The filter supplied with the unit is the disposable type and W A R N I N G should be replaced twice a year. The presence of animal hair, dust, etc. may necessitate more frequent changes. Dirty filters have an adverse effect on the performance of the Risk of electric shock.
  • Page 28 SECTION 4 INFORMATION Model: Serial number: Furnace installation date: Service telephone # – Day: Night: Dealer name and address: START-UP RESULTS Voltage: Total current consumed by the elements: Supply air temperature: Return air temperature: Supply air duct static pressure: Return air duct static pressure: Total pressure: Calculated air flow: Current consumed by the blower motor:...

  • Page 29: Ratings And Performance

    TABLE 1 Technical Specifications RATINGS AND PERFORMANCE FEMxx -M2401 FEMxx -M2401 Power (kW) (xx ) Output, net (BTU/h) 34120 51180 61420 68240 78480 92130 Temperature rise, range of (F) 40-50 45-60 50-75 55-75 60-80 60-80 ELECTRICAL SYSTEM Volts - Hertz - Phase 3 conductors 120 / 240 - 60 - 1 Heating element #1 (kW) Heating element #2 (kW)
  • Page 30 TABLE 2 Air Flow (CFM) – SUPREME with 1/3 HP motor Static Pressure Blower Speed 0.1" 0.2" 0.3" 0.4" 0.5" 0.6" 0.7" MED-LOW MED-HIGH 1090 1050 1010 HIGH 1285 1250 1220 1185 1150 1120 1085 The airflow values are expressed in cubic feet per minute (CFM), rounded to 5 CFM more or less. These readings were taken with the air filter installed.
  • Page 31 FIGURE 3 Electrical Diagram 10kW...
  • Page 32 FIGURE 4 Electrical Diagram 15 kW...
  • Page 33 FIGURE 5 Electrical Diagram 18 and 20 kW...
  • Page 34 FIGURE 6 Electrical Diagram 23 kW...
  • Page 35 FIGURE 7 Electrical Diagram 27 kW...

  • Page 36: Parts List

    PARTS LIST Exploded View B50002 Rev. A...
  • Page 37 PARTS LIST SUPREME with 1/3 HP motor: FEMxx-M2401 ITEM No DESSIN DESCRIPTION ITEM No DESSIN DESCRIPTION B03274-01 HEATING ELEMENT PLATE ASSEMBLY 10kW B03265 TERMINAL BLOCK SUPPORT ASSEMBLY B03275-01 HEATING ELEMENT PLATE ASSEMBLY 15kW B03280 DOOR, ELECTRICAL COMPARTMENT B03276-01 HEATING ELEMENT PLATE ASSEMBLY 18kW Z04F004 PAPER FILTER 20 x 20 x 1 B03276-02...
  • Page 38 TABLE 4 (Please refer to the Parts List, point 18, page 18) Sequencer FEM10 FEM15 FEM18/20 FEM23 FEM27 number* Part # ICP # Part # ICP # Part # ICP # Part # ICP # Part # ICP # 305563...
