BGS technic 1710 Instruction Manual

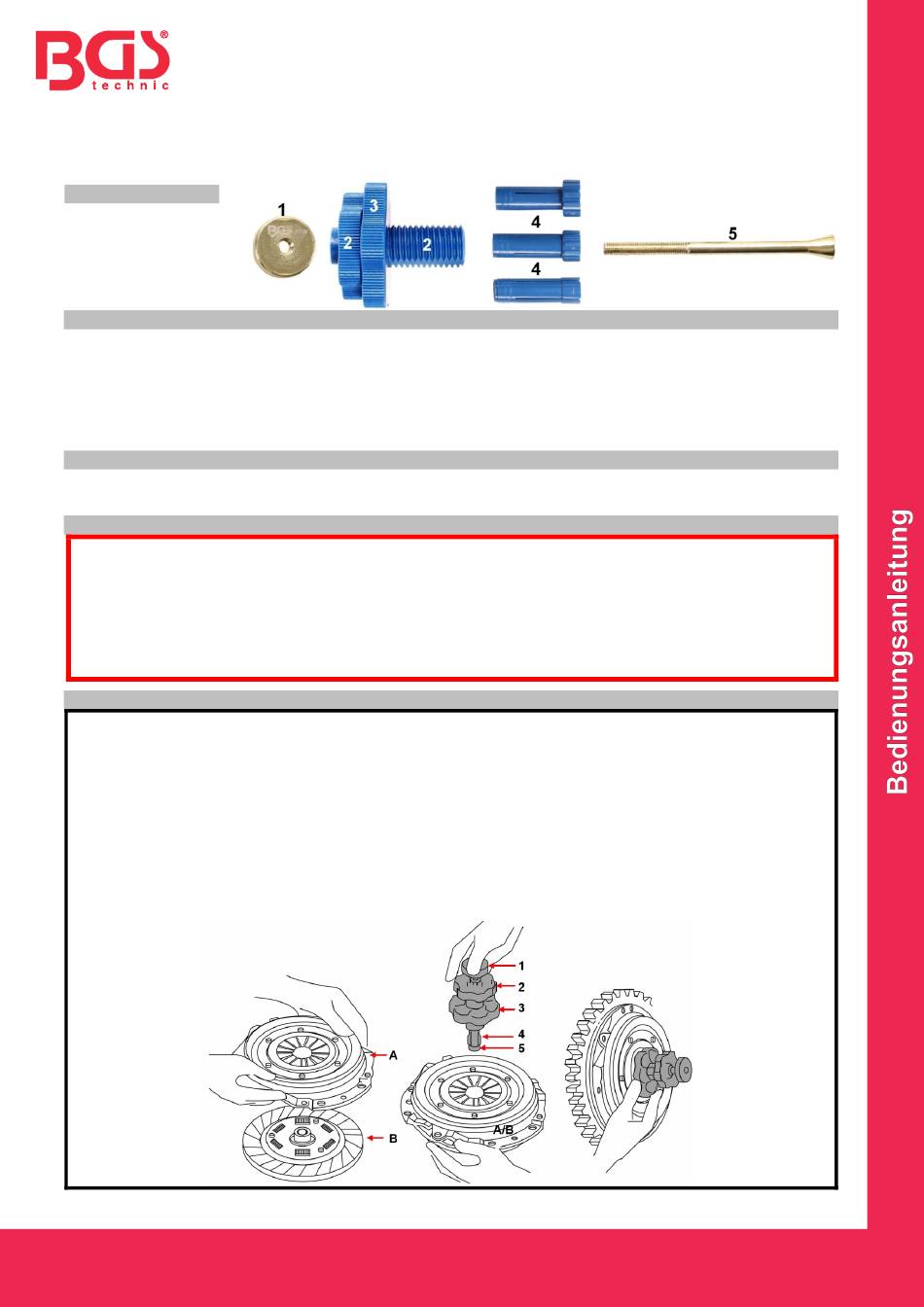

KOMPONENTEN
1 Spreizmutter
2 Hauptteil
3 Spannmutter
4 Spreizhülsen
5 Spreizbolzen
ACHTUNG
Lesen Sie die Bedienungsanleitung und die enthaltenen Sicherheitshinweise aufmerksam durch, bevor Sie
das Produkt verwenden. Benutzen Sie das Produkt korrekt, mit Vorsicht und nur dem Verwendungszweck
entsprechend. Nichtbeachtung der Sicherheitshinweise kann zu Schäden, Verletzungen und Erlöschen
der Gewährleistung führen. Bewahren Sie diese Anleitungen für späteres Nachlesen an einem sicheren
und trockenen Ort auf. Legen Sie die Bedienungsanleitung bei, wenn Sie das Produkt an Dritte
weitergeben.
VERWENDUNGSZWECK
Das Zentrierwerkzeug ist passend für Kupplungsscheiben-Nabe mit 15 bis 28 mm Ø und
ermöglicht eine genaue Zentrierung der Kupplungsscheibe bei Fahrzeugen ohne Führungslager.
SICHERHEITSHINWEISE
Halten Sie Kinder und unbefugte Personen vom Arbeitsbereich fern.
•
Lassen Sie Kinder nicht mit diesem Produkt oder dessen Verpackung spielen.
•
• Stellen Sie sicher, dass der Arbeitsbereich ausreichend beleuchtet ist.
Halten Sie den Arbeitsbereich sauber, aufgeräumt, trocken und frei von anderen Materialien.
•
• Lassen Sie keine ungeschulten Personen mit diesem Werkzeugsatz arbeiten.
• Arbeiten sie immer nach Angaben des Fahrzeugherstellers. Diese Anleitung dient ausschließlich
zur Veranschaulichung des Produktes und ersetzt keinesfalls fahrzeugspezifische Serviceliteratur.
VERWENDUNG
1. Spannmutter (3) auf das Gewinde vom Hauptteil (2) schrauben.
2. Passende Spreizhülse (4) am Hauptteil (2) montieren. Die Spreizbuchse muss so knapp wie möglich
in der Kupplungsscheiben-Nabe sitzen.
3. Kupplungsscheibe auf die Kupplungsdruckplatte legen und Zentrierwerkzeug von vorne durch die
Druckplatte (A) führen bis Spreizhülse komplett in der Kupplungsscheiben-Nabe sitzt.
4. Spreizhülse (4) mit dem Spreizbolzen (5), durch Drehen der Spreizmutter (1), soweit spreizen bis
diese fest in der Kupplungsscheiben-Nabe arretiert ist.
5. Kupplungsscheibe (B) an der Reibfläche der Druckplatte (A) ausrichten und durch Drehen der
Spannmutter (3) gegen die Membranfeder die Kupplungsscheibe festsetzen.
6. Kupplungsdruckplatte (A) mit Kupplungsscheibe (B) auf Schwungrad montieren.
7. Spannmutter (3) gegen den Uhrzeigersinn lösen und Zentrierwerkzeug entfernen.
