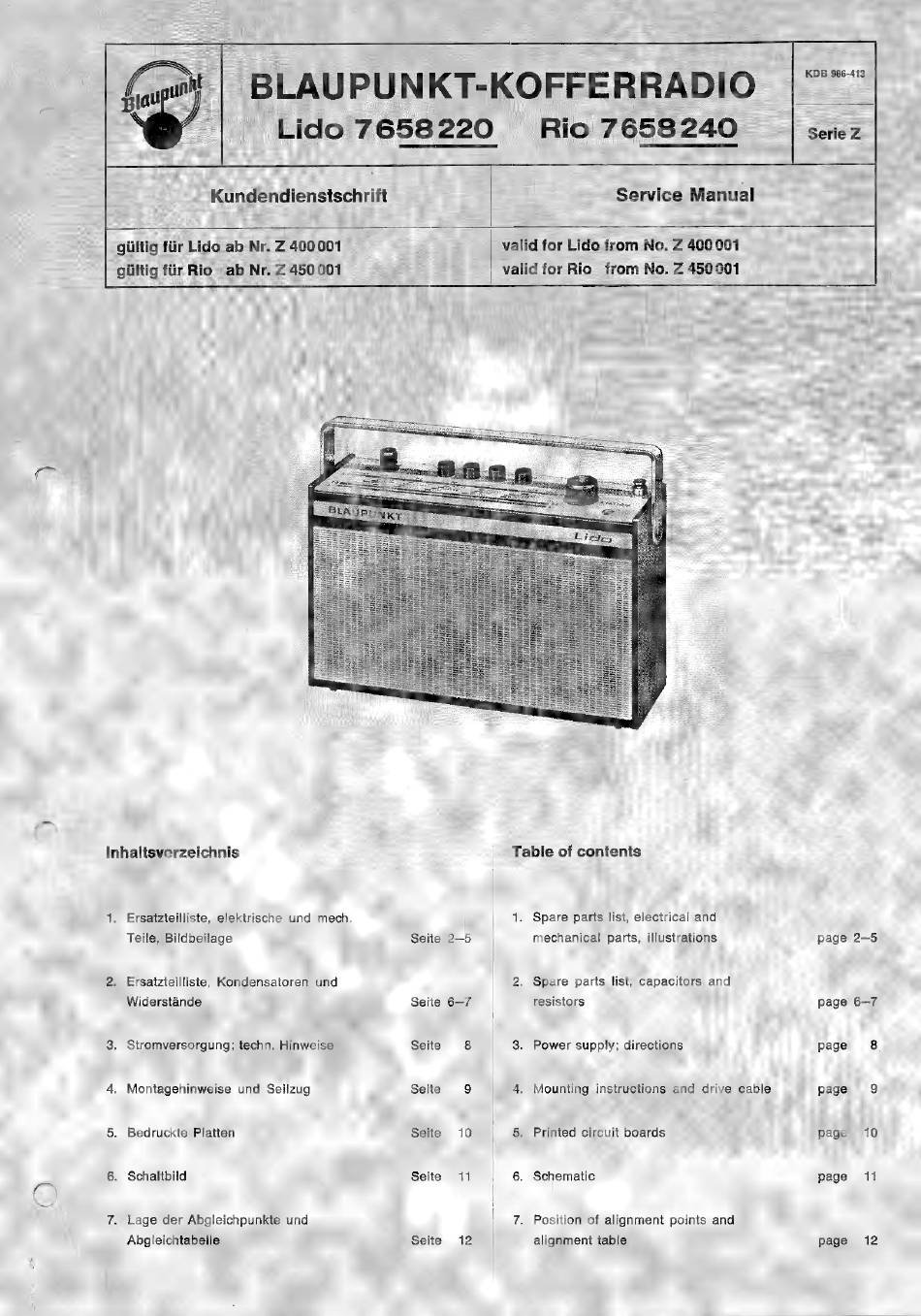

Blaupunkt Lido 7658220 Service Manual

КОВ 986-413

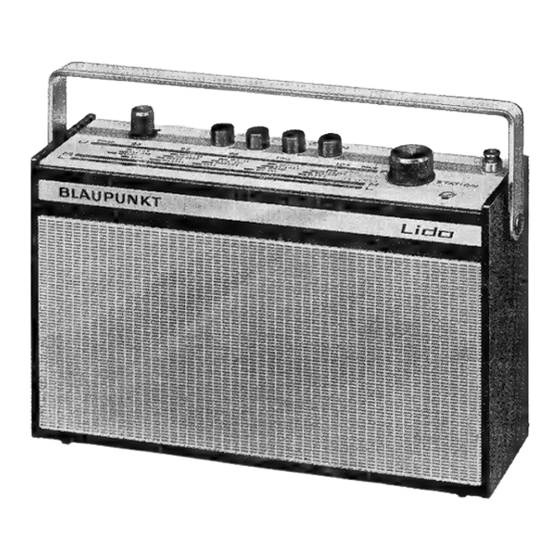

BLAUPUNKT-KOFFERRADIO
Lido 7658220 Rio 7658240
Serie Z
Kundendienstschrift Service Manual
gültig für Lido ab Nr. Z 400001 | valid for Lido from No. Z 400001
gültig für Rio ab Nr. Z 450001 valid for Во from No. 2 450001
Inhaltsverzeichnis Table of contents
1. Ersatzteilliste, elektrische und mech. 1. Spare parts list, electrical and
Teile, Bildbeilage Seite 2—5 mechanical parts, illustrations page 2—5
2. Ersatzteilliste, Kondensatoren und 2. Spare parts list, capacitors and
Widerstände Seite 6-7 resistors раде 6—7
3. Stromversorgung; techn. Hinweise Seite 8 3. Power supply; directions page 8
4. Montagehinweise und Seilzug Seite 9 4. Mounting instructions and drive cable page 9
5. Bedruckte Platten Seite 10 5. Printed circuit boards page 10
6. Schaltbild Seite 11 6. Schematic page 11
7. Lage der Abgleichpunkte und 7. Position of alignment points and
Abgleichtabelle Seite 12 alignment table page 12
