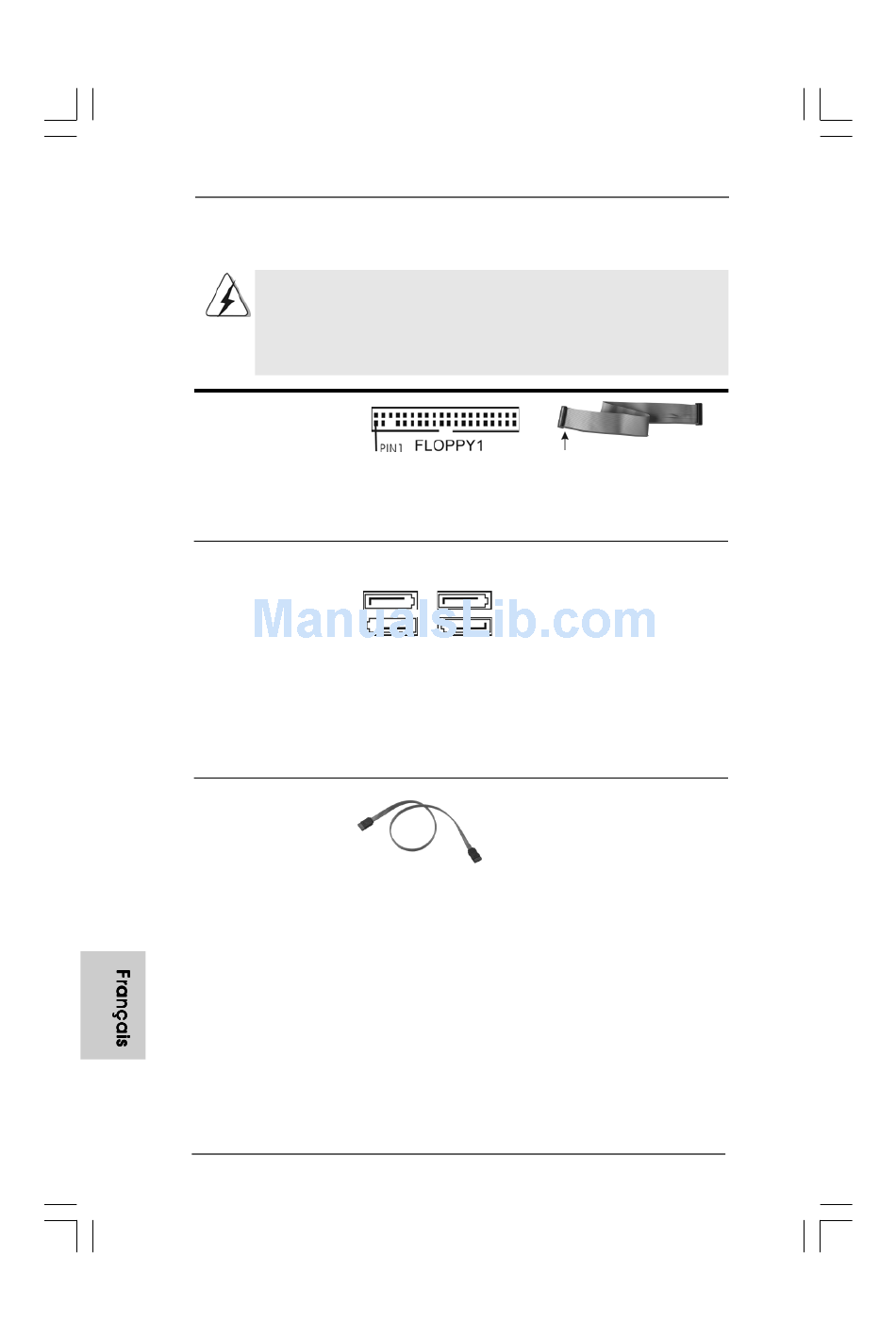

2.8 En-têtes et Connecteurs sur Carte 2.8 En-têtes et Connecteurs sur Carte 2.8 En-têtes et Connecteurs sur Carte
2.8 En-têtes et Connecteurs sur Carte 2.8 En-têtes et Connecteurs sur Carte
Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers.
NE PAS placer les capuchons de cavalier sur ces en-têtes et
connecteurs. Le fait de placer les capuchons de cavalier sur les en-
têtes et connecteurs causera à la carte mère des dommages
irréversibles!
Connecteur du lecteur
de disquette
(FLOPPY1 br. 33)
(voir p.2 No. 22)
Note: Assurez-vous que le côté avec fil rouge du câble est bien branché sur le
côté Broche1 du connecteur.
Connecteurs Série ATAII
(SATAII_1: voir p.2 fig. 12)
(SATAII_2: voir p.2 fig. 13)
(SATAII_3: voir p.2 fig. 11)
(SATAII_4: voir p.2 fig. 14)
Câble de données
Série ATA (SATA)
(en option)
6 8 6 8 6 8
6 8 6 8
SATAII_3 SATAII_1
SATAII_4 SATAII_2
Toute cote du cable de data SATA
peut etre connecte au disque dur
SATA / SATAII ou au connecteur
SATAII sur la carte mere.
ASRock P55DE3 Motherboard
le côté avec fil rouge côté
Broche1
Ces quatre connecteurs
Serial ATA (SATAII) prennent
en charge les disques durs
SATA ou SATAII pour les
dispositifs de stockage
interne. L'interface SATAII
actuelle permet des taux
transferts de données
pouvant aller jusqu'à 3,0
Go/s.
