Obwohl diese Hauptplatine 8-Pin ATX 12V Stromanschluss zur Verfügung
stellt, kann sie noch arbeiten, wenn Sie einen traditionellen 4-Pin ATX 12V
Energieversorgung adoptieren. Um die 4-Pin ATX Energieversorgung zu
verwenden, stecken Sie bitte Ihre Energieversorgung
zusammen mit dem Pin 1 und Pin 5 ein.

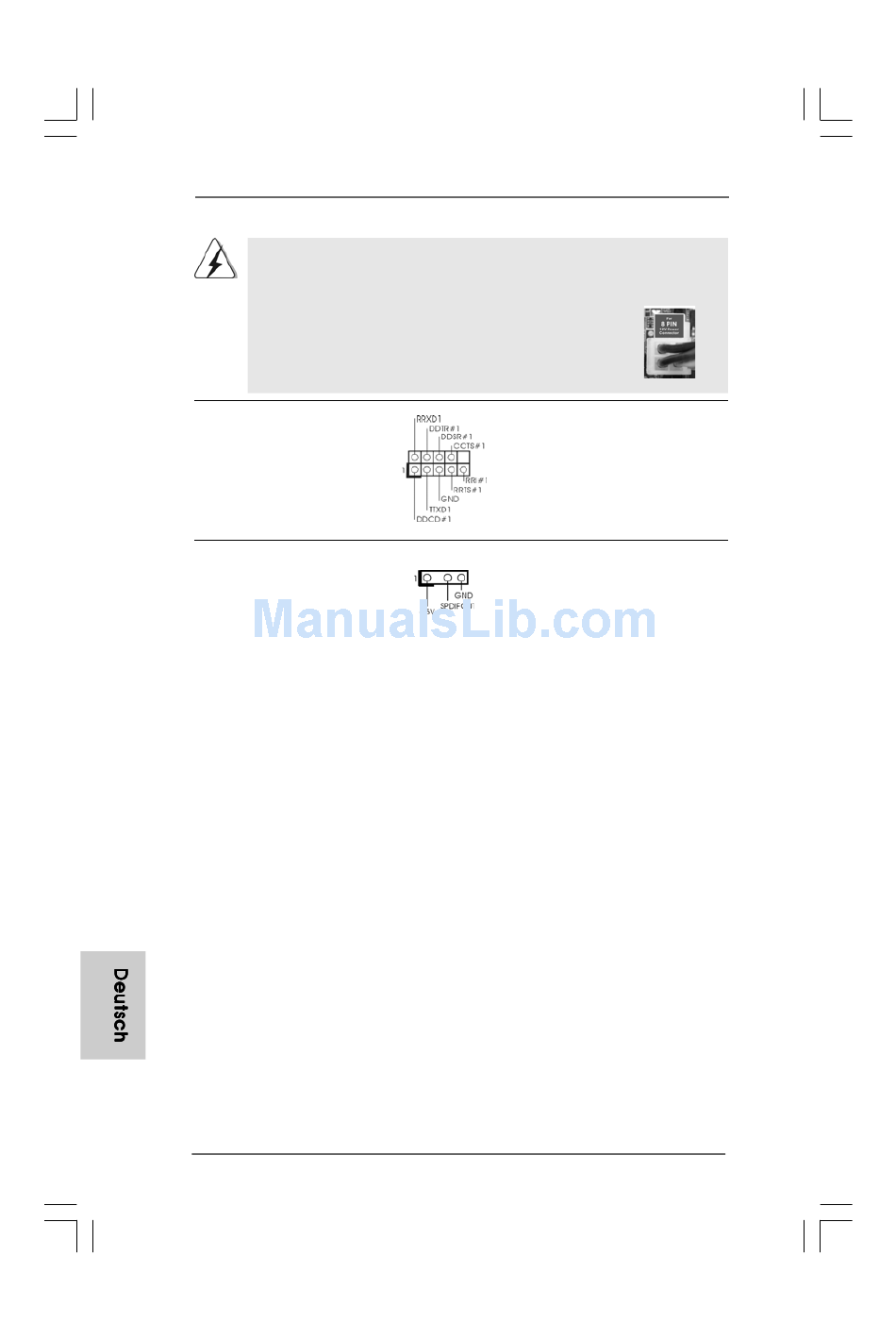

COM-Anschluss-Header
(9-pin COM1)
(siehe S.2 - No. 23)
HDMI_SPDIF-Anschluss
(HDMI_SPDIF1, dreipolig)
(siehe S.2 - No. 32)
4 8 4 8 4 8
4 8 4 8
Installation der 4-Pin ATX 12V Energieversorgung
Dieser COM-Anschluss-
Header wird verwendet, um
ein COM-Anschlussmodul zu
unterstützen.
Der HDMI_SPDIF-Anschluss
stellt einen SPDIF-
Audioausgang für eine HDMI-
VGA-Karte zur Verfügung und
ermöglicht den Anschluss von
HDMI-Digitalgeräten wie
Fernsehgeräten, Projektoren,
LCD-Geräten an das System.
Bitte verbinden Sie den
HDMI_SPDIF-Anschluss der
HDMI-VGA-Karte mit diesem
Anschluss.
ASRock P55DE3 Motherboard
4 8
1 5
