ASROCK NETTOP S330 SERIES Quick Start Manual

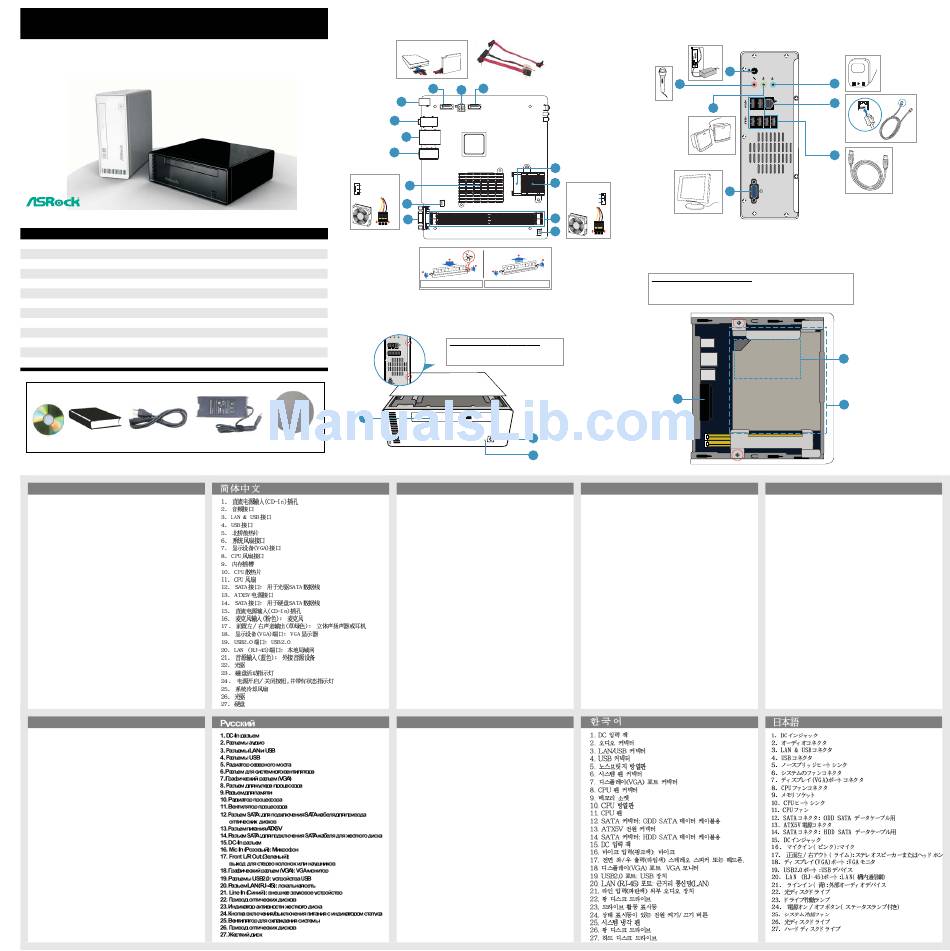

NetTop S330 Series
Quick Start Guide

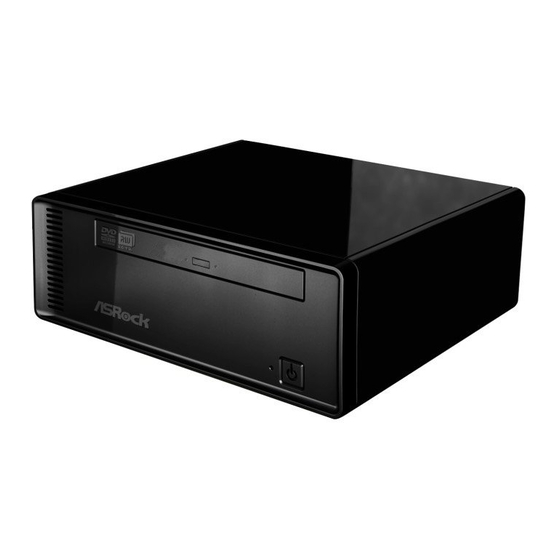

NetTop S330
® TM
Processor Intel Atom 330 (Dual-Core CPU)
Chipset Intel ® 945GC + ICH7
Memory DDR2 533MHz support up to 4GB (2xDIMM Slots, Dual Channel)
VGA Intel ® GMA950, support DirectX9 3D Hardware Acceleration
HDD 2.5" HDD 160GB
DVD DVD Super Multi (Slim type)
I/O D-Sub VGA x1, USB 2.0 x6
LAN Gigabit LAN
Sound HD Audio 5.1 channel
Power 65W Adapter
Dimension 195mm(W)x70mm(H)x186m(L)
Volume (liters) 2.5L
Weight 1.74 Kg
Accessories
Support CD Quick Guide AC Power Cord AC/DC Adapter
English
1. DC-In jack
2. Audio connectors
3. LAN & USB connectors
4. USB connectors
5. Northbridge heatsink
6. System fan connector
7. Display (VGA) port connector
8. CPU fan connector
9. Memory socket
10. CPU heatsink
11. CPU fan
12. SATA connector: For ODD SATA data cable
13. ATX5V power connector
14. SATA connector: For HDD SATA data cable
15. DC-In jack
16. Mic In (Pink): Microphone
17. Front L/R Out (Lime): Stereo speakers or headphones
18. Display (VGA) port: VGA monitor
19. USB2.0 ports: USB devices
20. LAN (RJ-45) port: Local Area Network
21. Line In (Blue): External audio device
22. Optical Disc Drive
23. Drive activity indicator
24. Power ON/OFF button with status indicator
25. System Cooling Fan
26. Optical Disc Drive
27. Hard Disc Drive
Español
1. Conector de entrada DC
2. Conectores de audio
3. Conectores LAN y USB
4. Conectores USB
5. Disipador de Northbridge
6. Conector de ventilador de sistema
7. Conector de puerto de pantalla (VGA)
8. Conector de ventilador de CPU
9. Zócalo de memoria
10. Disipador de CPU
11. Ventilador de CPU
12. Conector SATA: Para cable de datos de unidad ODD SATA
13. Conector de alimentación ATX5V
14. Conector SATA: Para cable de datos de unidad HDD SATA
15. Conector de entrada DC
16. Entrada de micrófono (rosa): Micrófono
17. Salida I/D frontal (lima): Altavoces o auriculares estéreo
18. Puerto de pantalla (VGA): Monitor VGA
19. Puertos USB 2.0: Dispositivos USB
20. Puerto LAN (RJ-45): Red de área local
21. Entrada de línea (Azul): Dispositivo de audio externo
22. Unidad de disco óptico
23. Indicador de actividad de la unidad
24. Botón de ENCENDIDO / APAGADO con indicador de estado
25. Ventilador de refrigeración de sistema
26. Unidad de disco óptico
27. Unidad de disco duro
System motherboard components
SATA & Power Connections
HDD
ODD
14
1
2
3
4
System fan connector
5
Ground
+12V
Rotation
6
7
System Memory Sockets
2
1
Installing a memory module Removing a memory module
System chassis
Opening the system chassis
1. Remove the screws on the backside.
2. Slide the top panel backwards.
22
Anti-Slip Pad
Deutsch
1. Gleichstromeingang
2. Audioanschlüsse
3. LAN- & USB-Anschlüsse
4. USB-Anschlüsse
5. Northbridge-Kühlkörper
6. Systemlüfteranschluss
7. Anzeigeanschluss (VGA)
8. CPU-Lüfteranschluss
9. Speichersockel
10. CPU-Kühlkörper
11. CPU-Lüfter
12. SATA-Anschluss: Für ODD SATA-Datenkabel
13. ATX5V-Netzanschluss
14. SATA-Anschluss: Für HDD SATA-Datenkabel
15. Gleichstromeingang
16. Mikrofoneingang (rosa): Mikrofon
17. L/R-Ausgang vorne (hellgrün): Stereolautsprecher oder -kopfhörer
18. Anzeigeanschluss (VGA): VGA-Monitor
19. USB 2.0-Anschlüsse: USB-Geräte
20. LAN-Anschluss (RJ-45): Lokales Netzwerk
21. Audioeingang (blau): Externes Audiogerät
22. Optisches CD-Laufwerk
23. Laufwerksaktivitätsanzeige
24. EIN/AUS-Schalter mit Statusanzeige
25. Systemlüfter zum Kühlen
26. Optisches CD-Laufwerk
27. Festplatte
Português
1. Ficha de Entrada DC
2. Conectores de áudio
3. Conectores LAN e USB
4. Conectores USB
5. Dissipador Northbridge
6. Conector da ventoinha do sistema
7. Conector de porta para ecrã (VGA)
8. Conector da ventoinha do CPU
9. Ranhura para memória
10. Dissipador do CPU
11. Ventoinha do CPU
12. Conector SATA: Para cabo de dados ODD SATA
13. Conector de alimentação ATX5V
14. Conector SATA: Para cabo de dados HDD SATA
15. Ficha de Entrada DC
16. Entrada Mic (Rosa): Microfone
17. Saída E/D frontal (Verde lima): Altifalantes estéreo ou
auscultadores
18. Porta para ecrã (VGA): Monitor VGA
19. Portas USB2.0: Dispositivos USB
20. Porta LAN (RJ-45): Rede Local
21. Entrada de linha (Azul): Dispositivo de áudio externo
22. Unidade de disco óptico
23. Indicador de actividade do disco
24. Botão Ligado/Desligado com indicador de estado
25. Ventoinha de refrigeração do sistema
26. Unidade de disco óptico
27. Unidade de disco rígido
Connect to ODD
Connect to SATA Connector (12)
Connect to HDD
Connect to ATX5V Power Connector (13)
Connect to SATA Connector (14)
12
13
11
10
CPU fan connector
SYS_FAN_TACH
+12V
Ground
9
8
2
1
1
1
24
23
Français
1. Prise d'entrée DC
2. Connecteurs audio
3. Connecteurs LAN & USB
4. Connecteurs USB
5. Radiateur Northbridge
6. Connecteurs du ventilateur système
7. Connecteur du port d'affichage (VGA)
8. Connecteurs du ventilateur CPU
9. Support mémoire
10. Radiateur CPU
11. Ventilateur CPU
12. Connecteur SATA: Pour câble de données lecteur de disque
optique SATA
13. Connecteurs d'alimentation ATX5V
14. Connecteur SATA: Pour câble de données lecteur de disque
dur SATA
15. Prise d'entrée DC
16. Entrée micro (rose): Microphone
17. Sortie avant G/D (Jaune): Haut-parleurs ou casque stéréo
18. Port d'affichage (VGA): Moniteur VGA
19. Ports USB2.0: Périphériques USB
20. Port LAN (RJ-45): Réseau local
21. Entrée ligne (bleu): Périphérique audio externe
22. Lecteur de disque optique
23. Témoin d'activité disque
24. Bouton MARCHE/ARRÊT de l'alimentation avec témoin d'état
25. Ventilateur de refroidissement système
26. Lecteur de disque optique
27. Lecteur de disque dur
Rear panel connections
15
16
17
18
Internal system components
Optical disc & Hard disk drives
The optical disc and hard disc drives are mounted in a drive cage. The
cage can be removed by removing the top screws.
25
Italiano
1. Connettore ingresso microfono
2. Connettori audio
3. Connettori LAN e USB
4. Connettori USB
5. Dissipatore di calore Northbridge
6. Connettore ventolina di sistema
7. Connettore porta schermo (VGA)
8. Connettore ventolina CPU
9. Socket (zoccolo) memoria
10. Dissipatore di calore CPU
11. Ventolina CPU
12. Connettore SATA: per cavo dati ODD SATA
13. Connettore d'alimentazione ATX5V
14. Connettore SATA: per cavo dati HDD SATA
15. Connettore ingresso microfono
16. Ingresso microfono (rosa): Microfono
17. Uscita L/R frontale (verde limone): Casse stereo o cuffie
18. Posta schermo (VGA): Monitor VGA
19. Porte USB2.0: Dispositivi USB
20. Porta LAN(RJ-45): LAN (Local Area Network)
21. Ingresso linea (blu): Dispositivi audio esterni
22. Unità disco ottico
23. Indicatore attività unità
24. Tasto d'accensione/spegnimento con indicatore
25. Ventolina di raffreddamento del sistema
26. Unità disco ottico
27. Unità disco rigido
MP3
21
20
19
27
26
