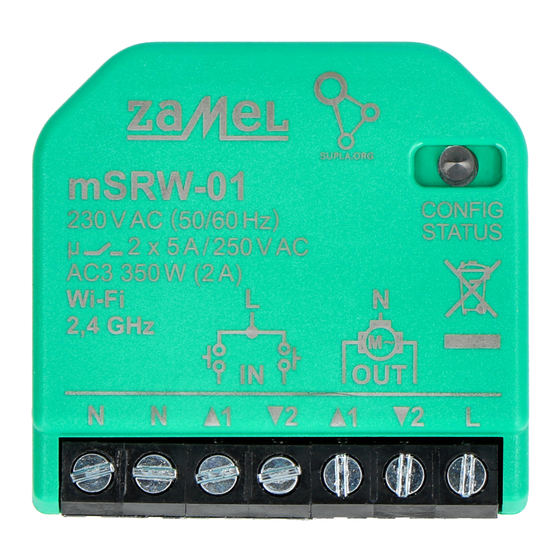

Wi-fi roller blinds controller
Hide thumbs
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 23

Quick Links

Download this manual

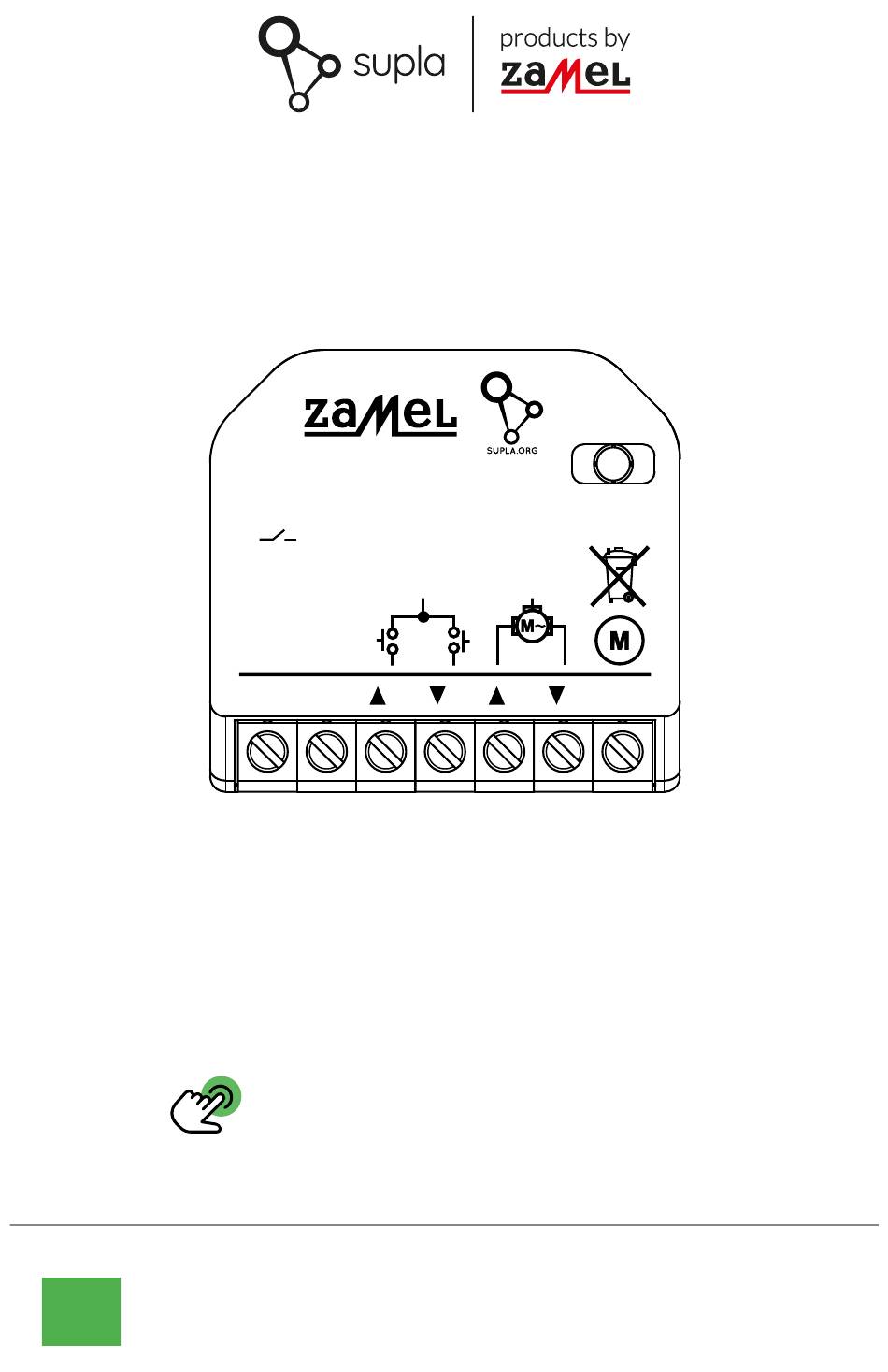

INSTRUKCJA PEŁNA
Sterownik rolet Wi-Fi
supla mSRW-01
PL
GB DE ES IT PT FR RUS
mSRW-01
230 V ~ ( 50/60 Hz )
μ
2 x 5 A / 250 V ~
AC3 350 W (2 A)
Wi-Fi 2.4 GHz
ZAMEL Sp. z o.o.
ul. Zielona 27 PL
43-200 Pszczyna
N
N
1
plik zawiera pola interaktywne
the file includes interactive fields
CONFIG
STATUS
L
N
IN
OUT
2
1
2
L

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the supla mSRW-01 and is the answer not in the manual?

Questions and answers

Related Manuals for Zamel supla mSRW-01

Summary of Contents for Zamel supla mSRW-01

  • Page 1 230 V ~ ( 50/60 Hz ) STATUS μ 2 x 5 A / 250 V ~ AC3 350 W (2 A) Wi-Fi 2.4 GHz ZAMEL Sp. z o.o. ul. Zielona 27 PL 43-200 Pszczyna Sterownik rolet Wi-Fi supla mSRW-01 plik zawiera pola interaktywne...

  • Page 2: Zanim Zaczniesz

    1. ZANIM ZACZNIESZ OPIS PRODUKTU: Sterownik mSRW-01 pozwala na sterowanie roletami w naszym domu, zdalnie za pomocą aplikacji oraz lokalnie za pomocą przycisków roletowych. Użytkownik może sprawdzić w jakim położeniu znajduje się roleta. Możliwe jest też jej zdalne zamknięcie lub otwarcie. Dzięki harmonogramom możliwe jest automatyczne sterowanie roletami o określonej godzinie w wybranym dniu tygodnia.
  • Page 3 2. OSTRZEŻENIE Urządzenie należy podłączyć do sieci jednofazowej zgodnie z obowiązującymi normami. Sposób podłączenia okre- ślono w niniejszej instrukcji. Czynności związane z: instalacją, podłączeniem U WA G A i regulacją powinny być wykonywane przez wykwalifikowanych elektryków, którzy zapoznali się z instrukcją obsługi i funkcjami urządzenia. Demontaż obudowy powoduje utratę gwa- rancji oraz stwarza niebezpieczeństwo porażenia prądem.
  • Page 4 ― ZAMEL Sp. z o.o. niniejszym oświadcza, że typ urządzenia radiowego mSRW-01 jest zgodny z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: www.zamel.com Nie wyrzucać...

  • Page 5: Dane Techniczne

    4. DANE TECHNICZNE mSRW-01 Znamionowe 230 V , 50/60 Hz napięcie zasilania: Znamionowy pobór mocy: 1,2 W Transmisja: Wi-Fi 2.4 GHz b/g/n Maksymalna emitowana moc: 20dB e.i.r.p. Moc nadawania: ERP < 20 mW Ilość wejść: monostabilnymi (przyciski dzwonkowe), bistabilnymi Współpraca z łącznikami: (standardowe włączniki światła bez podświetlenia) Ilość...
  • Page 6 5. URUCHOMIENIE W 5 KROKACH ZACZYNAMY pobierz, zainstaluj i uruchom aplikację mobilną supla...
  • Page 7 KROK 1 zainstaluj aplikację 5.1 INSTALACJA APLIKACJI SUPLA...
  • Page 8 KROK 2 utwórz konto / zaloguj się 5.2 ZAKŁADANIE KONTA SUPLA JEŻELI NIE POSIADASZ KONTA możesz je założyć naciskając przycisk „Utwórz konto”. POSIADASZ KONTO Wprowadź adres email, który został użyty do założenia konta.
  • Page 9 UTWÓRZ KONTO Na stronie wprowadź następujące dane: • adres e-mail, • hasło, • potwierdzenie hasła. Całość potwierdź przyciskiem: „Utwórz konto”. reCAPTCHA...

  • Page 10: Schemat Podłączenia

    KROK 3 podłącz do prądu 5.3 SCHEMAT PODŁĄCZENIA Podłącz mSRW-01 do instalacji wg. schematu. 230 V 50/60 Hz mSRW-01 LOCAL LOCAL...
  • Page 11 KROK 4 dodaj urządzenie 5.4 DODANIE AUTOMATYCZNE URZĄDZENIA URUCHOM APLIKACJĘ Następnie wybierz w menu „Dodaj urządzenie”. WWW.SUPLA.ORG URUCHOMIENIE KREATORA Wyświetli się Kreator dodawania urządzeń. Aby kontynuować naciśnij przycisk „Dalej”.

  • Page 12: Podłączanie Urządzenia

    HASŁO DO SIECI Wybierz sieć przez którą urzą- dzenie uzyska połączenie z siecią Internet. Następnie wprowadź do niej hasło i naciśnij „Dalej” Wprowadź nazwę oraz hasło Twojej domowej lub firmowej sieci WiFi za pośrednictwem której urządzenie wykonawcze będzie mogło nawiązać połączenie z serwem. PODŁĄCZANIE URZĄDZENIA Podłącz zasilanie do urządzenia zgodnie ze schematem.
  • Page 13 REJESTRACJA URZĄDZEŃ WYŁĄCZONA Jeżeli pojawi się komunikat o wyłączeniu rejestracji urzą- dzeń, należy przejść na stronę https://cloud.supla.org/ zalogować się, wybrać zakładkę „Moja SUPLA” i włączyć dodawa- nie urządzeń, po czym powtórzyć proces. supla Moja SUPLA Smartfony Lokalizacje Identyfikatory dostępu Automatyka Konto Moja SUPLA Rejestracja urządzeń: NIEAKTYWNA KLIKNIJ ABY WŁĄCZYĆ...
  • Page 14 żadnych problemów. O tym fakcie poin- formuje komunikat końcowy: „Konfiguracja urządzenia zakoń- czona powodzeniem”. Po naciśnięciu przycisku OK ZAMEL-mSRW-01 aplikacja powinna wyświetlić poprawnie dodane urządzenie na liście. mSRW-01 zasygnalizuje nawiązanie połączenia z serwe- rem stałym świeceniem diody LED znajdującej się w przedniej części urządzenia.

  • Page 15: Konfiguracja Urządzenia

    μ 2 x 5 A / 250 V ~ AC3 350 W (2 A) Wi-Fi 2.4 GHz przytrzymując przycisk ZAMEL Sp. z o.o. ul. Zielona 27 PL CONFIG w urządzeniu do 43-200 Pszczyna czasu kiedy dioda STATUS nie zacznie pulsować.
  • Page 16 192.168.4.1 Teraz uruchom przeglądarkę internetową i wprowadź w pasku adres: 192.168.4.1 po czym ZAMEL mSRW-01 ZAMEL MEW-01 zatwierdź. LAST STATE: Firmware: 2.7.3 Wyświetli się strona konfigura- GUID: 4CF7787521E04F53B46DC3077EC4C8DF MAC: DC:4F:22:4D:AA:02 cyjna. W tym miejscu w łatwy Wi-Fi Settings sposób możesz zmienić ustawie- nia sieci.
  • Page 17 KROK 5 steruj roletą 5.5 FUNKCJE APLIKACJI Główne okno aplikacji Lighting switch Rozpocznij zdalne sterowanie roletą. Roller blind Aby wejść w więcej ustawień należy przeciągnąć ikonę w lewo. Power switch Bedroom Lighting switch...
  • Page 18 Po przejściu do okna podglądu rolety wyświetlane jest aktualne jej położenie. Roller shutter Prezentacja pozycji rolety w formie graficznej. Przyciski całkowitego otwarcia / zamknięcia rolet. Zatrzymanie rolet. Przyciski do chwilowego otwierania / zamykania rolet. 100% Stan procentowy zamknięcia rolet.
  • Page 19 5.6 AUTOMATYCZNA KALIBRACJA Roller shutter Aby skalibrować sterownik należy w prawym dolnym rogu kliknąć w ikonę kalibracji.
  • Page 20 STATUS μ 2 x 5 A / 250 V ~ AC3 350 W (2 A) Wi-Fi 2.4 GHz ZAMEL Sp. z o.o. ul. Zielona 27 PL 43-200 Pszczyna 1. Naciśnij i przytrzymaj przycisk CONFIG. Dioda STATUS zacznie szybko mrugać. 2. Puść przycisk CONFIG.
  • Page 21 ZAMEL Sp. z o.o. nie ponosi odpowiedzialności. 3. Wszelkie roszczenia z tytułu gwarancji KUPUJĄCY zgłosi w punkcie zakupu lub firmie ZAMEL Sp. z o.o. na piśmie po ich stwierdzeniu. 4. ZAMEL Sp. z o.o. zobowiązuje się do rozpatrywania reklamacji zgodnie z obowiązującymi przepisami prawa polskiego.
  • Page 22 230 V ~ ( 50/60 Hz ) STATUS μ 2 x 5 A / 250 V ~ AC3 350 W (2 A) Wi-Fi 2.4 GHz ZAMEL Sp. z o.o. ul. Zielona 27 PL 43-200 Pszczyna Wi-Fi roller blinds controller supla mSRW-01...

  • Page 23: Before Starting

    1. BEFORE STARTING PRODUCT DESCRIPTION: The mSRW-01 controller allows control of roller blinds in your home, remotely via an app and locally by means of roller blind buttons. Users can check the positions of the roller blinds. They can also be closed and opened remotely.
  • Page 24 2. WARNING! The device must be connected to power supply in accordance with applicable electrical and safety standards or regulations. See this User Manual for the wiring instructions. Installation, wiring CAUTION and setting of this product shall only be done by qualified electrical engineers who have read and understood this User Manual and the product features.
  • Page 25 ― ZAMEL Sp. z o.o. hereby declares that the radio-frequency (RF) device type mSRW-01 conforms to Directive 2014/53/EU. See the website below for the full EU Declaration of Conformity: www.zamel.com...

  • Page 26: Technical Specifications

    4. TECHNICAL SPECIFICATIONS mSRW-01 Rated supply voltage: 230 V , 50/60 Hz Rated power consumption: 1.2 W Transmission: Wi-Fi 2.4 GHz b/g/n Maximum emitted power: 20dB e.i.r.p. Maximum transmit power: ERP < 20 mW Number of inputs: monostable (bell buttons), bistable (standard light Compatible connectors: switches without backlight...

  • Page 27: Let's Begin

    5. GETTING STARTED IN 5 STEPS LET’S BEGIN download, install and launch the supla mobile app...
  • Page 28 STEP 1 Install the app 5.1 INSTALL THE SUPLA MOBILE APP...
  • Page 29 STEP 2 create an account / log in 5.2 CREATING A SUPLA ACCOUNT IF YOU DO NOT HAVE AN ACCOUNT Create it by tapping “Create Account” in your app. IF YOU ALREADY HAVE AN ACCOUNT Enter the e-mail address which you have used to create the account.

  • Page 30: Create An Account

    CREATE AN ACCOUNT On this page, enter the following data: • e-mail address, • password, • password confirmation. Confirm all information by tapping “Create an account”. English SUPLA Cloud 24.01.01 www.supla.org reCAPTCHA Sign In...

  • Page 31: Wiring Connection Diagram

    STEP 3 connect the power input wiring 5.3 WIRING CONNECTION DIAGRAM Wire the mSRW-01 to the power supply system as shown in the diagram. 230 V 50/60 Hz mSRW-01 LOCAL LOCAL...
  • Page 32 STEP 4 add the device 5.4 ADDING THE DEVICE AUTOMATICALLY LAUNCH THE APP Launch the app and tap “Add a device” in the menu. WWW.SUPLA.ORG LAUNCHING THE WIZARD The “Add a device” wizard will be displayed. Tap “Next” to continue.

  • Page 33: Network Password

    NETWORK PASSWORD Choose a WiFi network to enable Internet connectivity for the device. Enter the network password and tap “Next” to continue. Enter the name and password of your home or company WiFi network through which the executive device will be able to establish a connection with the server.
  • Page 34 NEW DEVICE REGISTRATION DISABLED If the “New Device Registration Disabled” message is displayed, open this website: https://cloud.supla.org/, Log into your account, go to the “My SUPLA” tab and Enable Device Registration. Next, repeat the device adding process. supla My SUPLA Smartphones Locations Access Identifiers...
  • Page 35 Tap OK. Now, the supla app should display the device which you have just added on the list. The mSRW-01 ZAMEL-mSRW-01 STATUS LED in the front goes on steadily when the connection with the server is active. CAUTION!

  • Page 36: Configuring The Device

    2 x 5 A / 250 V ~ AC3 350 W (2 A) Wi-Fi 2.4 GHz by pressing and holding the ZAMEL Sp. z o.o. ul. Zielona 27 PL CONFIG button until the 43-200 Pszczyna STATUS LED starts to flash.
  • Page 37 Open a web browser and type the following address in the 192.168.4.1 address bar: 192.168.4.1 and open it. The configuration page will be ZAMEL MEW-01 ZAMEL mSRW-01 displayed. Here, you can easily LAST STATE: Firmware: 2.7.3 change the network settings.
  • Page 38 STEP 5 control the roller blind 5.5 APLICATIONS FUNCTIONS Main app screen Lighting switch Start remote control of the roller blind. Roller blind To enter more settings drag the icon to the left. Power switch Bedroom Lighting switch...
  • Page 39 After switching to the preview window, the roller blinds are displayed in their current location. Roller shutter Presentation of position in the graphic form. Buttons of total opening / closing the roller blinds. Stopping the roller blinds. Buttons for momentary opening / closing the blinds.

  • Page 40: Automatic Calibration

    5.6 AUTOMATIC CALIBRATION Roller shutter To calibrate the controller, click the calibration icon in the lower right corner.

  • Page 41: Resetting The Device

    STATUS μ 2 x 5 A / 250 V ~ AC3 350 W (2 A) Wi-Fi 2.4 GHz ZAMEL Sp. z o.o. ul. Zielona 27 PL 43-200 Pszczyna 1. Press and hold CONFIG The STATUS LED should flash fast. 2. Release the CONFIG button The STATUS LED will keep flashing.

  • Page 42: Warranty

    1. ZAMEL Sp. z o.o. grants a 24-month warranty for the products it sells. 2. The warranty granted by ZAMEL Sp. z o.o. does not cover: a) defects caused by transport, handling or other factors; b) defects caused by improper installation or operation of the products manufactured ZAMEL Sp.
  • Page 43 230 V ~ ( 50/60 Hz ) STATUS μ 2 x 5 A / 250 V ~ AC3 350 W (2 A) Wi-Fi 2.4 GHz ZAMEL Sp. z o.o. ul. Zielona 27 PL 43-200 Pszczyna Wi-Fi-Steuereinheit für Rollladen supla mSRW-01...
  • Page 44 1. VOR ERSTEM GEBRAUCH PRODUKTBESCHREIBUNG: Mit der Steuereinheit mSRW-01 lassen sich die Rollladen unter Verwendung der App im Rahmen der Fernsteuerung oder mit den Rollo-Tastern vor Ort steuern. Der Benutzer hat die Möglichkeit, zu prüfen, in welcher Position sich das Rollo befindet.
  • Page 45 2. WARNHINWEIS Das Gerät ist an ein Einphasennetz unter Berücksichtigung geltender Normen anzuschließen Die Anschlussmethode ist in dieser Anleitung beschrieben. Installa- tion, Anschluss und Einstellung dürfen A C H T U N G nur von qualifizierten Elektrikern durchgeführt werden, die sich mit der Betriebsanleitung und den Funktionen des Gerätes vertraut gemacht haben.
  • Page 46 Eindringen von Wasser, insbesondere von der Seite der Anschlussklemmen, zu sichern. ― Hiermit erklärt ZAMEL Sp. z o.o., dass der Typ vom Funk- gerät mSRW-01 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.zamel.com Entsorgen Sie dieses Gerät nicht mit anderem Abfall! Um schädliche...

  • Page 47: Technische Daten

    4. TECHNISCHE DATEN mSRW-01 Nenn-Versorgungsspannung: 230 V , 50/60 Hz Nenn-Leistungsentnahme: 1,2 W Übertragung: Wi-Fi 2.4 GHz b/g/n Maximale Sendeleistung: 20dB e.i.r.p. Übertragungsart: ERP < 20 mW Anzahl der Eingänge: Mit monostabilen Schaltern Zusammenarbeit (Türklingelschalter), bistabilen mit den Schaltern: (Standardlichtschalter ohne Beleuchtung) 2 Kanäle mit der Umschal- Anzahl der Ausgangskanäle:...

  • Page 48: Los Geht's

    5. INBERTIEBNAHME IN 5 SCHRITTEN LOS GEHT‘S herunterladen, installieren und starten die supla mobile app...
  • Page 49 SCHRITT 1 App installieren 5.1 INSTALLATION DER SUPLA APP...
  • Page 50 SCHRITT 2 Konto einrichten / Einloggen 5.2 SUPLA KONTO EINRICHTEN WENN SIE KEIN KONTO BESITZEN Sie können ein Konto einrichten, indem Sie die Taste „Konto einrichten“ drücken. WENN SIE BEREITS EIN KONTO HABEN Geben die Ihre E-Mail-Adresse an, die Sie bei der Kontoeinrich- tung angegeben hatten.
  • Page 51 KONTO EINRICHTEN Auf der Internetseite sind folgende Daten anzugeben: • E-Mail, • Passwort, • Passwortbestätigung. Den ganzen Vorgang mit der Taste: „Konto einrichten“ bestätigen. English SUPLA Cloud 24.01.01 www.supla.org reCAPTCHA Sign In...
  • Page 52 SCHRITT 3 Anschließen des Gerätes an eine Stromquelle 5.3 ANSCHLUSSCHEMA mSRW-01 ans Netz gem. dem Schema anschließen. 230 V 50/60 Hz mSRW-01 LOCAL LOCAL...
  • Page 53 SCHRITT 4 Gerät anlegen 5.4 AUTOMATISCHES ANLEGEN DES GERÄTES APP STARTEN Wählen Sie dann im Menü die Option „Gerät hinzufügen“. WWW.SUPLA.ORG STARTEN DES ASSISTENTEN Es erscheint der Assistent für das Hinzufügen der Geräte. Klicken Sie auf „Weiter“, um den Vorgang fortzusetzen.

  • Page 54: Anschluss Des Gerätes

    NETZWERK-PASSWORT Wählen Sie das Netz aus, über das das Gerät mit dem Internet verbunden wird. Geben Sie dann das Passwort ein und drücken Sie die Schaltfläche „Weiter“. Enter the name and password of your home or company WiFi network through which the executive device will be able to establish a connection with the server.
  • Page 55 REGISTRIERUNG DER GERÄTE DEAKTIVIERT Wenn auf dem Bildschirm eine Meldung über die Deaktivierung der Registrierung der Geräte erscheint, dann ist die Internetseite https://cloud.supla.org/ aufzurufen, der Reiter „Meine SUPLA“ zu wählen und das Anlegen der Geräte zu aktivieren. Dann ist der Registriervorgang zu wiederholen.
  • Page 56 Dies sollte durch eine entsprechende Meldung bestätigt werden: „Die Konfiguration des Gerätes wurde erfolgreich abgeschlossen“. Wenn Sie auf ZAMEL-mSRW-01 OK drücken, soll auf der Liste der App das ordnungsgemäß hinzugefügte Gerät angezeigt werden. mSRW-01 signalisiert mit einer dauerhaften Leuchtdiode im vorderen Teil des Gerätes, dass...

  • Page 57: Konfiguration Des Gerätes

    2 x 5 A / 250 V ~ Dazu ist die Taste CONFIG AC3 350 W (2 A) Wi-Fi 2.4 GHz am Gerät zu drücken und ZAMEL Sp. z o.o. ul. Zielona 27 PL 43-200 Pszczyna solange gedrückt zu halten, bis die STATUS-Leuchte anfängt, pulsierend aufzuleuchten.
  • Page 58 Starten Sie nun Ihren Browser 192.168.4.1 und geben Sie in die Adressleiste folgende Adresse: 192.168.4.1 ein. Bestätigen Sie dann Ihre ZAMEL MEW-01 ZAMEL mSRW-01 Eingabe. LAST STATE: Firmware: 2.7.3 Auf dem Bildschirm erscheint die GUID: 4CF7787521E04F53B46DC3077EC4C8DF MAC: DC:4F:22:4D:AA:02 Konfigurationsseite. Hier können...
  • Page 59 SCHRITT 5 Steuerung des Rollladen 5.5 FUNKTIONEN DER APP Hauptfenster der app Fangen Sie an, das Rollo Lighting switch mit der Fernbedienung zu steuern. Roller blind Ziehen Sie das Symbol auf die linke Seite durch, um den Zugriff auf mehr Power switch Einstellungen zu haben.
  • Page 60 Nach dem Aufrufen des Fensters mit der Ansicht des Rollladen ist die aktuelle Position des Rollladen sichtbar. Roller shutter Darstellung der Position in grafischer Form. Tasten für die vollständige Öffnung / Schließen der Rollos. Anhalten der Rollos. Tasten zum kurzzeitigen Öffnen / Schließen der Jalousien.

  • Page 61: Automatische Kalibrierung

    5.6 AUTOMATISCHE KALIBRIERUNG Roller shutter Um den Controller zu kalib- rieren, klicken Sie auf das Kalibrierungssymbol in der unteren rechten Ecke...

  • Page 62: Gerät Zurücksetzen

    μ 2 x 5 A / 250 V ~ AC3 350 W (2 A) Wi-Fi 2.4 GHz ZAMEL Sp. z o.o. ul. Zielona 27 PL 43-200 Pszczyna 1. Die taste CONFIG drücken und gedrückt halten Die STATUS-Diode fängt an, schnell zu blinken.

  • Page 63: Garantie

    7. GARANTIE 1. Die Firma ZAMEL Sp. z o.o. gewährt auf ihre Produkte eine Garantie von 24 Monaten. 2. Die Garantie von ZAMEL Sp. z o.o. umfasst nicht folgende Fälle: a) mechanische Beschädigungen durch Transport, Verladung / Abladung oder andere Umstände; b) Beschädigungen infolge einer nicht ordnungsgemäß...
  • Page 64 230 V ~ ( 50/60 Hz ) STATUS μ 2 x 5 A / 250 V ~ AC3 350 W (2 A) Wi-Fi 2.4 GHz ZAMEL Sp. z o.o. ul. Zielona 27 PL 43-200 Pszczyna Controlador de persianas Wi-Fi supla mSRW-01...

  • Page 65: Antes De Empezar

    1. ANTES DE EMPEZAR DESCRIPCIÓN DEL PRODUCTO: El controlador mSRW-01 permite el manejo de las persianas de la vivienda a distancia, utilizando la aplicación, o de manera local, a través de los pulsadores de la persiana. El usuario puede comprobar en qué posición se encuentra la persiana.
  • Page 66 2. ADVERTENCIA El equipo se debe conectar a la red mo- nofásica de acuerdo con las normas perti- nentes en vigor. El modo de conexión se ha definido en el presente manual. Las actividades relacionadas con la instala- ción, la conexión y el ajuste deberán ser IMPORTANTE realizadas por electricistas cualificados que hayan leído el manual de instrucciones y conozcan...
  • Page 67 ― Por la presente ZAMEL Sp. z o.o. hace constar que el tipo de equipo de radio mSRW-01 cumple los requisitos de la directiva 2014/53/UE. El texto completo de la declaración de conformidad UE se puede consultar en la siguiente página web: www.zamel.com...

  • Page 68: Datos Técnicos

    4. DATOS TÉCNICOS mSRW-01 Tensión 230 V , 50/60 Hz de alimentación nominal: Consumo 1,2 W de potencia nominal: Transmisión: Wi-Fi 2.4 GHz b/g/n Potencia máxima emitida: 20dB e.i.r.p. Potencia máxima ERP < 20 mW de transmisión: Número de entradas: Monoestables (timbres), biestables (interruptores Admisión de interruptores:...
  • Page 69 5. PUESTA EN MARCHA EN 5 PASOS EMPEZAMOS descargar, instalar y poner en marcha la aplicación móvil supla...
  • Page 70 PASO 1 instala la aplicación 5.1 INSTALACIÓN DE LA APLICACIÓN DE SUPLA...
  • Page 71 PASO 2 date de alta / abre sesión 5.2 CÓMO DARSE DE ALTA EN SUPLA SI NO TIENES UNA CUENTA La puedes crear pulsando el botón „Crear cuenta”. YA TIENES UNA CUENTA Introduce la dirección de correo electrónico utilizada para crear la cuenta...
  • Page 72 CREAR CUENTA Introduce los siguientes datos en la página: • la dirección de correo electrónico, • la contraseña, • la confirmación de la contraseña. Confirma todo mediante el botón: „Crear cuenta”. English SUPLA Cloud 24.01.01 www.supla.org reCAPTCHA Sign In...

  • Page 73: Esquema De Conexión

    PASO 3 conecta el equipo a la corriente eléctrica 5.3 ESQUEMA DE CONEXIÓN Conecta mSRW-01 a la instalación siguiendo el esquema proporcionado. 230 V 50/60 Hz mSRW-01 LOCAL LOCAL...
  • Page 74 PASO 4 añade el equipo 5.4 AGREGACIÓN AUTOMÁTICA DEL EQUIPO INICIA LA APLICACIÓN Luego selecciona „Añadir equipo” del menú. WWW.SUPLA.ORG INICIO DEL ASISTENTE Aparecerá el Asistente de agregación de equipos. Pulsa „Siguiente” para con.
  • Page 75 CONTRASEÑA DE LA RED Selecciona la red utilizada para conectarse a Internet. Introduce la contraseña correspondiente y pulsa „Siguiente”. Enter the name and password of your home or company WiFi network through which the executive device will be able to establish a connection with the server.
  • Page 76 REGISTRO DE EQUIPOS DESHABILITADO Si aparece un mensaje acerca del registro de equipos deshabilitado, abre la página https://cloud. supla.org/ inicia la sesión, elige la pestaña „Mi SUPLA” y deshabilitar la posibilidad de agregar equipos, luego repetir el proceso. supla My SUPLA Smartphones Locations Access Identifiers...
  • Page 77 „El proceso de agregación del equipo ha finalizado correcta- mente”. Tras pulsar el botón OK, la aplicación debe visualizar co- ZAMEL-mSRW-01 rrectamente el equipo agregado en el listado. mSRW-01 indicará la conexión al servidor mediante una luz continua del diodo LED situado en la parte frontal del equipo.

  • Page 78: Configuración Del Equipo

    2 x 5 A / 250 V ~ AC3 350 W (2 A) pulsando el botón CONFIG en Wi-Fi 2.4 GHz ZAMEL Sp. z o.o. el equipo hasta que el diodo ul. Zielona 27 PL 43-200 Pszczyna ESTADO empiece a parpadear.
  • Page 79 192.168.4.1 Ahora abre el navegador e introduce la siguiente dirección en la barra de navegación: ZAMEL MEW-01 ZAMEL mSRW-01 192.168.4.1, luego confirma. LAST STATE: Firmware: 2.7.3 GUID: 4CF7787521E04F53B46DC3077EC4C8DF Se abrirá la página de configu- MAC: DC:4F:22:4D:AA:02 ración. Aquí puedes modificar Wi-Fi Settings fácilmente los ajustes de la red.
  • Page 80 PASO 5 maneja la persiana 5.5 FUNCIONALIDADES DE LA APLICACIÓN Ventana principal de la aplicación Lighting switch Empieza a manejar la persiana a distancia. Roller blind Para acceder a más ajustes, arrastra el icono hacia la izquierda. Power switch Bedroom Lighting switch...
  • Page 81 Tras abrir la ventana de vista previa de la persiana, se visualiza su posición actual. Roller shutter Presentación de la posición en forma gráfica. Botones de apertura total / cierre de las persianas enrollables. Detener las persianas enrollables. Botones para abrir / cerrar momentáneamente las persianas.

  • Page 82: Calibración Automática

    5.6 CALIBRACIÓN AUTOMÁTICA Roller shutter Para calibrar el controlador, haga clic en el icono de calibración en la esquina inferior derecha.
  • Page 83 μ 2 x 5 A / 250 V ~ AC3 350 W (2 A) Wi-Fi 2.4 GHz ZAMEL Sp. z o.o. ul. Zielona 27 PL 43-200 Pszczyna 1. Pulsa y mantén pulsado el botón CONFIG El diodo STATUS empezará a parpadear rápido.
  • Page 84 7. GARANTÍA 1. ZAMEL Sp. z o.o. concede una garantía de 24 meses a los productos vendidos. 2. La garantía de ZAMEL Sp. z o.o. no incluye: a) daños ocasionados durante el transporte, carga/descarga u otras circunstancias; b) daños ocasionados debido al montaje o uso incorrectos de los productos de ZAMEL Sp.
  • Page 85 230 V ~ ( 50/60 Hz ) STATUS μ 2 x 5 A / 250 V ~ AC3 350 W (2 A) Wi-Fi 2.4 GHz ZAMEL Sp. z o.o. ul. Zielona 27 PL 43-200 Pszczyna Comando per avvolgibili Wi-Fi supla mSRW-01...

  • Page 86: Prima Di Iniziare

    1. PRIMA DI INIZIARE DESCRIZIONE DEL PRODOTTO: Il comando mSRW-01 serve a comandare a distanza gli av- volgibili di casa nostra con un’applicazione o in loco con dei tasti dell’avvolgibile. L’utente può verificare in che posizione si trova l’avvolgibile. Permette anche di chiuderli o aprirli a distanza.
  • Page 87 2. AVVERTENZA Il dispositivo deve essere collegato ad una rete monofase conformemente alle norme vigenti. La modalità di collegamento è stata indicata nelle presenti istruzioni. Le operazioni di montaggio, ATTENZIONE collegamento e regolazione devono essere eseguite da elettricisti qualificati che hanno preso visione delle istruzioni d’uso e delle funzioni del dispositivo.
  • Page 88 ― ZAMEL Sp. z o.o. dichiara che il tipo di dispositivo radio mSRW-01 è conforme con la direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile sul sito: www.zamel.com...

  • Page 89: Dati Tecnici

    4. DATI TECNICI mSRW-01 Tensione nominale 230 V , 50/60 Hz di alimentazione: Consumo energetico 1,2 W nominale: Trasmissione: Wi-Fi 2.4 GHz b/g/n Potenza massima emessa: 20dB e.i.r.p. Massima potenza ERP < 20 mW di trasmissione: Numero di ingressi: monostabili (pulsanti del campanello), bistabili (inter- Compatibile con i connettori: ruttori standard della luce...
  • Page 90 5. ATTIVAZIONE IN 5 PASSI INIZIAMO scaricare, installare e lanciare l’applicazione mobile supla...

  • Page 91: Installazione

    PASSO 1 installa l’applicazione 5.1 INSTALLAZIONE DELL’APPLICAZIONE SUPLA...
  • Page 92 PASSO 2 crea un account / entra 5.2 ATTIVAZIONE DELL’ACCOUNT SUPLA SE NON SEI ANCORA REGISTRATO Puoi farlo cliccando sul tasto „Crea un account”. SE SEI GIÀ REGISTRATO Inserisci l’indirizzo email usato durante la registrazione...
  • Page 93 CREA UN ACCOUNT Inserisci i seguenti dati: • indirizzo email, • password, • ripeti la password. Conferma con il tasto: “Crea un account”. English SUPLA Cloud 24.01.01 www.supla.org reCAPTCHA Sign In...

  • Page 94: Schema Di Collegamento

    PASSO 3 collega alla corrente 5.3 SCHEMA DI COLLEGAMENTO Collega mSRW-01 all’impianto seguendo lo schema. 230 V 50/60 Hz mSRW-01 LOCAL LOCAL...
  • Page 95 PASSO 4 aggiungi il dispositivo 5.4 ASSOCIAZIONE AUTOMATICA DEL DISPOSITIVO ATTIVA L’APPLICAZIONE Seleziona “Associa un dispositivo” dal menù. WWW.SUPLA.ORG ATTIVAZIONE DELLA FINESTRA DI ASSOCIAZIONE Si attiverà la finestra di associazione del dispositivo. Per continuare clicca su “Avanti”.
  • Page 96 PASSWORD DELLA RETE Seleziona la rete con cui il dispositivo si connetterà alla rete internet. Di seguito inserisci la sua password Enter the name and password of your home or company WiFi network through which the executive device will be able to establish a e clicca su “Avanti”.
  • Page 97 REGISTRAZIONE DEI DISPOSITIVI DISATTIVATA Se appare il comunicato sull’at- tivazione della registrazione dei dispositivi, vai al sito https://cloud. supla.org/ esegui il login, accedi a “Mia SUPLA” e attiva la funzio- ne di associazione dei dispositivi e ripeti il procedimento. supla My SUPLA Smartphones Locations...
  • Page 98 “La configurazione del dispositivo è terminata con successo”. Clic- cando su OK, l’applicazione visua- lizzerà l’elenco con il dispositivo ZAMEL-mSRW-01 aggiunto. mSRW-01 segnalerà la connessione al server con la luce fissa della spia LED presente sulla parte frontale del dispositivo.

  • Page 99: Configurazione Del Dispositivo

    2 x 5 A / 250 V ~ di configurazione cliccando su AC3 350 W (2 A) Wi-Fi 2.4 GHz CONFIG presente sul dispositi- ZAMEL Sp. z o.o. ul. Zielona 27 PL 43-200 Pszczyna vo fino a quando la spia STATO inizia a lampeggiare.
  • Page 100 192.168.4.1 Apri il browser e inserisci l’indi- rizzo: 192.168.4.1 e clicca INVIO. Apparirà la pagina di configura- ZAMEL MEW-01 ZAMEL mSRW-01 zione. Qui è possibile modificare LAST STATE: Firmware: 2.7.3 GUID: 4CF7787521E04F53B46DC3077EC4C8DF le impostazioni della rete. MAC: DC:4F:22:4D:AA:02 Wi-Fi Settings...
  • Page 101 PASSO 5 comanda l’avvolgibile 5.5 FUNZIONI DELL’APPLICAZIONE Schermata principale dell’applicazione Lighting switch Inizia a comandare l’avvolgibile a distanza. Roller blind Per accedere a più impostazioni, occorre trascinare l’icona a sinistra. Power switch Bedroom Lighting switch...
  • Page 102 Passando alla schermata dell’anteprima dell’avvolgibile, viene visualizzata la sua posizione attuale. Roller shutter Presentazione della posizione in forma grafica. Pulsanti di apertura totale / chiusura delle tende a rullo. Fermare le tende a rullo. Pulsanti per l’apertura /chiusura momentanea delle tende. 100% Stato percentuale di chiusura delle tapparelle.

  • Page 103: Calibrazione Automatica

    5.6 CALIBRAZIONE AUTOMATICA Roller shutter Per calibrare il controller, si prega di fare clic sull‘icona di calibrazione nell‘angolo in basso a destra.

  • Page 104: Ripristino Delle Impostazioni Di Fabbrica

    μ 2 x 5 A / 250 V ~ AC3 350 W (2 A) Wi-Fi 2.4 GHz ZAMEL Sp. z o.o. ul. Zielona 27 PL 43-200 Pszczyna 1. Clicca e trattieni il tasto CONFIG La spia STATUS inizierà a lampeggiare velocemente.

  • Page 105: Garanzia

    7. GARANZIA 1. ZAMEL Sp. z o.o. concede 24 mesi di garanzia sui prodotti in vendita. 2. La garanzia ZAMEL Sp. z o.o. non copre: a) danneggia- menti meccanici sorti durante il trasporto, carico/scarico o altre circostanze; b) danneggiamenti dovuti al mon- taggio incorretto o l’uso improprio dei prodotti ZAMEL...

  • Page 106: Manual Do Utilizador

    230 V ~ ( 50/60 Hz ) STATUS μ 2 x 5 A / 250 V ~ AC3 350 W (2 A) Wi-Fi 2.4 GHz ZAMEL Sp. z o.o. ul. Zielona 27 PL 43-200 Pszczyna Controlador de persianas Wi-Fi supla mSRW-01...

  • Page 107: Antes De Começar

    1. ANTES DE COMEÇAR DESCRIÇÃO DO PRODUTO: O controlador mSRW-01 permite controlar à distância as persianas em casas, com o uso de uma aplicação ou local- mente, a través dos botões de controlo. O usuário pode verificar a posição das persianas em qualquer momento. Também é...
  • Page 108 2. AVISO O dispositivo deve ser conectado a uma rede monofásica de acordo com os padrões aplicáveis. O método de conexão é especificado neste manual. As ativida- des relacionadas a: instalação, conexão N O T A e ajuste devem ser realizadas por eletri- cistas qualificados que tenham lido as instruções de operação e as funções do dispositivo.
  • Page 109 água, especialmente do lado dos terminais de conexão. ― ZAMEL Sp. z o.o. declara que o tipo de equipamento de rádio mSRW-01 está em conformidade com a Diretiva 2014/53/UE. O texto integral da declaração UE de confor- midade está...

  • Page 110: Especificações Técnicas

    4. ESPECIFICAÇÕES TÉCNICAS mSRW-01 Tensão nominal 230 V , 50/60 Hz da alimentação: Consumo nominal 1,2 W de potência: Transmissão: Wi-Fi 2.4 GHz b/g/n Potência máxima emitida: 20dB e.i.r.p. Potência máxima ERP < 20 mW de transmissão: Número de entradas: Monoestáveis (campainhas), Colaboração com biestáveis (interruptores de...

  • Page 111: Primeiros Passos

    5. ARRANQUE EM 5 PASSOS PRIMEIROS PASSOS descarregar, instalar e lançar a aplicação móvel supla...
  • Page 112 PASSO 1 instalar a aplicação 5.1 INSTALAÇÃO DA APLICAÇÃO SUPLA...
  • Page 113 PASSO 2 criar uma conta / iniciar sessão 5.2 INSTALAÇÃO DA CONTA SUPLA SE NÃO TEM A CONTA Pode criá-los clicando no botão „Criar uma conta”. TEM A CONTA Digite o endereço de e-mail que foi usado para criar a conta.
  • Page 114 CRIE UMA CONTA Na página, insira os seguintes dados: • e-mail, • senha, • confirmação da senha. Confirme todo com o botão: “Crie uma conta”. English SUPLA Cloud 24.01.01 www.supla.org reCAPTCHA Sign In...
  • Page 115 PASSO 3 conectar-se à eletricidade 5.3 ESQUEMA DE CONEXÃO Ligue o mSRW-01 para instalação de acordo com esquema. 230 V 50/60 Hz mSRW-01 LOCAL LOCAL...
  • Page 116 PASSO 4 adicionar dispositivo 5.4 ADICIONAR DISPOSITIVOS AUTOMÁTICOS ABRA A APLICAÇÃO A seguir, selecione no menu “Adicionar dispositivo”. WWW.SUPLA.ORG INICIAR O ASSISTENTE O Assistente de adicionar dispositivos será exibido. Para continuar, pressione o botão „Seguinte”.
  • Page 117 SENHA DE REDE Selecione a rede através da qual o dispositivo vai ser conectado à Internet. Em seguida, digite a senha e pressione “Seguinte”. Enter the name and password of your home or company WiFi network through which the executive device will be able to establish a connection with the server.
  • Page 118 REGISTO DE DISPOSITIVOS DESLIGADOS Se aparecer o comunicado sobre a desativção do registro dos dispositivos, é preciso ir à página https://cloud. supla.org/ Iniciar sessão, selecionar a página “Minha SUPLA”, ativar a agregação de dispositivos e volvar a realizar o processo. supla My SUPLA Smartphones...
  • Page 119 A comunicação final informará sobre este fato: configuração do dispositivo realizada com êxito Depois de pressionar o botão OK, a aplicação deve ZAMEL-mSRW-01 exibir o dispositivo corretamente adicionado na lista. O mSRW-01 sinalizará o estabelecimento de uma conexão com o servidor...
  • Page 120 2 x 5 A / 250 V ~ AC3 350 W (2 A) tivo no modo de configuração Wi-Fi 2.4 GHz mantendo pressionado o botão ZAMEL Sp. z o.o. ul. Zielona 27 PL 43-200 Pszczyna CONFIG no dispositivo até que o STATUS LED comece a pisca.
  • Page 121 192.168.4.1 Agora, inicie o navegador da web e digite o endereço na barra: 192.168.4.1 e confirme. ZAMEL MEW-01 ZAMEL mSRW-01 A página de configuração será LAST STATE: Firmware: 2.7.3 GUID: 4CF7787521E04F53B46DC3077EC4C8DF exibida. Aqui é possível alterar MAC: DC:4F:22:4D:AA:02 facilmente as configurações Wi-Fi Settings de rede.
  • Page 122 PASSO 5 como controlar a persiana 5.5 FUNÇÕES DA APLICAÇÃO Janela principal da aplicação Lighting switch Iniciar o controlo remoto da persiana. Roller blind Para aceder a mais configurações, é preciso arrastar o ícone Power switch à esquerda. Bedroom Lighting switch...
  • Page 123 Depois de passar à janela de previsualização da persiana, apresenta-se a sua posição atual. Roller shutter Apresentação da posição na forma gráfica. Botões de abertura total / fecho do estore. Parar as cortinas de enrolar. Botões para abertura / fecho momentâneo das persianas.
  • Page 124 5.6 CALIBRAÇÃO AUTOMATICA Roller shutter Para calibrar o controlador, carregue no icon calibração no canto inferior direito.
  • Page 125 μ 2 x 5 A / 250 V ~ AC3 350 W (2 A) Wi-Fi 2.4 GHz ZAMEL Sp. z o.o. ul. Zielona 27 PL 43-200 Pszczyna 1. Premir e manter o botão CONFIG O diodo STATUS vai piscar rapidamente.
  • Page 126 7. GARANTIA 1. A garantia da ZAMEL Sp. z o.o. para os produtos vendidos é de 24 meses. 2. A garantia da ZAMEL Sp. z o.o. não inclui: a) danos mecânicos resultantes de transporte, carga / descarga ou outras circunstâncias; b) danos resultantes da montagem ou operação defeituosa dos produtos da...

  • Page 127: Manuel De L'utilisateur

    230 V ~ ( 50/60 Hz ) STATUS μ 2 x 5 A / 250 V ~ AC3 350 W (2 A) Wi-Fi 2.4 GHz ZAMEL Sp. z o.o. ul. Zielona 27 PL 43-200 Pszczyna Contrôleur de stores Wi-Fi supla mSRW-01...

  • Page 128: Avant De Commencer

    1. AVANT DE COMMENCER DESCRIPTION DE PRODUIT : Le contrôleur mSRW-01 permet de commander à distance les stores dans votre maison grâce à l’application mais aus- si sur place à l’aide des boutons de commande des stores. L’utilisateur peut toujours vérifier la position des stores. Il est également possible de les fermer ou ouvrir à...
  • Page 129 2. AVERTISSEMENT L'appareil doit être connecté au réseau monophasé conformément aux normes en vigueur. Le présent mode d'emploi indique comment procéder au raccor- dement. Les activités liées à : l'instal- AT T E N T I O N lation, le raccordement et le réglage doivent être effectuées par des électriciens qualifiés ayant lu le mode d'emploi et ayant pris connaissance des fonctions de l'appareil.
  • Page 130 ― Par la présente, ZAMEL Sp. z o.o. déclare que le type d'équipement radio mSRW-01 est conforme à la Directive 2014/53/EU. Le texte intégral de la déclaration de conformi- té...

  • Page 131: Caractéristiques Techniques

    4. CARACTÉRISTIQUES TECHNIQUES mSRW-01 Tension d'alimentation 230 V , 50/60 Hz nominale : Consommation nominale : 1,2 W Communication : 2,4 GHz Wi-Fi b/g/n Puissance maximale émise : 20dB e.i.r.p. Puissance d'émission ERP < 20 mW maximale : Nombre d'entrées : monostable (boutons Coopération avec de sonnerie), bistable...

  • Page 132: Mise En Marche

    5. ÉTAPES POUR METTRE EN MARCHE LE DISPOSITIF MISE EN MARCHE télécharger, installer et lancer l’application mobile supla...

  • Page 133: Installation

    ÉTAPE 1 installer l’application 5.1 INSTALLATION DE L’APPLICATION SUPLA...
  • Page 134 ÉTAPE 2 créer un compte / se connecter 5.2 CRÉATION D’UN COMPTE SUPLA SI VOUS N’AVEZ PAS DE COMPTE Vous pouvez le créer en cliquant sur le bouton „Créer un compte”. VOUS AVEZ UN COMPTE Entrez l’adresse email utilisée pour créer votre compte.

  • Page 135: Créer Un Compte

    CRÉER UN COMPTE Sur la page du site, entrez les données suivantes : • adresse électronique, • mot de passe, • confirmation du mot de passe. Confirmer le tout à l’aide du bou- ton: „Créez un compte”. English SUPLA Cloud 24.01.01 www.supla.org reCAPTCHA Sign In...

  • Page 136: Schéma De Raccordement

    ÉTAPE 3 brancher au courant 5.3 SCHÉMA DE RACCORDEMENT Connectez le mSRW-01 à l’installation suivant le schéma. 230 V 50/60 Hz mSRW-01 LOCAL LOCAL...
  • Page 137 ÉTAPE 4 ajouter le dispositif 5.4 AJOUT AUTOMATIQUE DU DISPOSITIF LANCER L’APPLICATION Sélectionnez dans le menu „Ajouter un appareil”. WWW.SUPLA.ORG LANCER L’ASSISTANT L’assistant d’ajout de périphériques s’affiche. Pour continuer, cliquez sur „Continuer”.
  • Page 138 MOT DE PASSE DU RÉSEAU Sélectionnez le réseau par le biais duquel le périphérique se connectera à Internet. Ensuite, entrez le mot de passe du réseau et cliquez sur „Continuer”. Enter the name and password of your home or company WiFi network through which the executive device will be able to establish a connection with the server.
  • Page 139 L’ENREGISTREMENT DES APPA- REILS EST ACTIVÉ Si un message relatif à la désac- tivation de l’enregistrement des appareils s’affiche, veuillez vous rendre sur le site https://cloud. supla.org/ Connectez-vous, sélectionnez l’onglet „Mon SUPLA” et activez l’ajout de périphériques, puis recommencez la procédure. supla My SUPLA Smartphones...
  • Page 140 : „La configuration de l’appareil est réussie”. À la suite de l’utilisation du bouton OK, l’application affichera l’appareil ajouté correctement ZAMEL-mSRW-01 à la liste. Le mSRW-01 signalera l’établissement d’une connexion avec le serveur par une diode LED située à l’avant de l’appareil, allumée en continu.

  • Page 141: Configuration Du Dispositif

    2 x 5 A / 250 V ~ configuration en maintenant AC3 350 W (2 A) Wi-Fi 2.4 GHz enfoncé le bouton CONFIG ZAMEL Sp. z o.o. ul. Zielona 27 PL 43-200 Pszczyna du dispositif jusqu’à ce que le voyant STATUS se mette à...
  • Page 142 Lancez maintenant le navigateur 192.168.4.1 Web, et entrez l’adresse suivante dans la barre: 192.168.4.1, puis confirmez. ZAMEL MEW-01 ZAMEL mSRW-01 La page de configuration LAST STATE: Firmware: 2.7.3 s’affichera. Ici, vous pouvez GUID: 4CF7787521E04F53B46DC3077EC4C8DF MAC: DC:4F:22:4D:AA:02 facilement modifier les para- Wi-Fi Settings mètres du réseau.
  • Page 143 ÉTAPE 5 commander les stores 5.5 FONCTIONS D’APPLICATION Fenêtre principale dans l’application Lighting switch Commencer la commande à distance des stores. Roller blind Afin d’afficher plus de réglages, tirer l’icône vers la gauche. Power switch Bedroom Lighting switch...
  • Page 144 Suite au passage à l’onglet de visualisation des stores, sa position actuelle s’affiche. Roller shutter Présentation de la position sous forme graphique. Boutons d’ouverture totale / fermeture des volets roulants. Arrêtez les volets roulants. Boutons d’ouverture / fermeture momentanée des stores. Pourcentage d’état 100% de la fermeture des volets...

  • Page 145: Étalonnage Automatique

    5.6 ÉTALONNAGE AUTOMATIQUE Roller shutter Pour calibrer le module, cliquez sur l’icône de calibrage dans le coin inférieur droit.

  • Page 146: Réinitialisation De L'appareil

    STATUS μ 2 x 5 A / 250 V ~ AC3 350 W (2 A) Wi-Fi 2.4 GHz ZAMEL Sp. z o.o. ul. Zielona 27 PL 43-200 Pszczyna 1. Appuyez sur la touche CONFIG et maintenez-la enfoncée. La diode STATUS se met à clignoter rapidement.
  • Page 147 7. GARANTIE 1. Par la présente, la société à responsabilité limitée, ZAMEL Sp. z o.o. accorde une garantie de 24- mois sur les produits vendus. 2. La garantie ZAMEL Sp. z o.o. ne couvre pas: a) les dommages mécaniques résultant du transport, du chargement/du déchargement ou d’autres circonstances;...

  • Page 148: Руководство Пользователя

    230 V ~ ( 50/60 Hz ) STATUS μ 2 x 5 A / 250 V ~ AC3 350 W (2 A) Wi-Fi 2.4 GHz ZAMEL Sp. z o.o. ul. Zielona 27 PL 43-200 Pszczyna Контроллер роллет Wi-Fi supla mSRW-01...

  • Page 149: Прежде, Чем Начать

    1. ПРЕЖДЕ, ЧЕМ НАЧАТЬ ОПИСАНИЕ ИЗДЕЛИЯ: Контроллер mSRW-01 позволяет управлять роллетами в доме как удаленно, с помощью приложения, так и локально, с помощью кнопок движения роллет. Пользователь может проверить, в каком положении находится роллеты. Также может удаленно их закрыть или открыть. С помощью графиков можно автоматиче- ски...
  • Page 150 2. ПРЕДУПРЕЖДЕНИЕ Подключите устройство к однофазной сети в соответствии с действующими стандартами. Способ подключения описан в данном руководстве. Дей- ствия, связанные с установкой, под- ПРИМЕЧАНИЕ ключением и регулировкой, должны выполнять квалифицированные электрики, ознакомленные с инструкцией по эксплуатации и функциями устройства. Демонтаж корпуса...
  • Page 151 приемник необходимо разместить в дополнительной герметичной оболочке и защитить от проникновения воды, особенно со стороны присоединительных клемм. ― Настоящим ZAMEL Sp. z o.o. заявляет, что тип радиоу- стройства mSRW-01 соответствует директиве 2014/53/ЕС. Полный текст декларации о соответствии ЕС доступен на сайте: www.zamel.com Не...

  • Page 152: Технические Характеристики

    4. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ mSRW-01 Номинальное 230 B , 50/60 Гц напряжение питания: Номинальная 1,2 Вт потребляемая мощность: Передача: Wi-Fi 2,4 ГГц b/g/n Максимальная 20 дБ э.и.и.м. излучаемая мощность: Максимальная ERP < 20 mW мощность передачи: Число входов: Моностабильные (кнопки Взаимодействие звонкового...
  • Page 153 5. ЗАПУСК В 5-ТИ ШАГАХ НАЧИНАЕМ загрузите, установите и запустите мобильное приложение supla...
  • Page 154 ШАГ 1 установите приложение 5.1 УСТАНОВКА ПРИЛОЖЕНИЯ SUPLA...
  • Page 155 ШАГ 2 создайте учетную запись / войдите в приложение 5.2 СОЗДАНИЕ УЧЕТНОЙ ЗАПИСИ SUPLA ЕСЛИ У ВАС НЕТ УЧЕТНОЙ ЗАПИСИ Вы можете создать учетную запись, нажав на кнопку „Создать учетную запись”. ЕСЛИ У ВАС ЕСТЬ УЧЕТНАЯ ЗАПИСЬ Введите адрес электронной почты, который...
  • Page 156 СОЗДАТЬ УЧЕТНУЮ ЗАПИСЬ На странице введите следующие данные: • адрес e-mail, • пароль, • подтвердите пароль. Все вместе подтвердите кнопкой: „Создать учетную запись”. English SUPLA Cloud 24.01.01 www.supla.org reCAPTCHA Sign In...

  • Page 157: Схема Подключения

    ШАГ 3 подключите к электрической сети 5.3 СХЕМА ПОДКЛЮЧЕНИЯ Подключите mSRW-01 к проводке согласно схеме. 230 V 50/60 Hz mSRW-01 LOCAL LOCAL...
  • Page 158 ШАГ 4 добавьте устройство 5.4 АВТОМАТИЧЕСКОЕ ДОБАВЛЕНИЕ УСТРОЙСТВА ЗАПУСТИТЬ ПРИЛОЖЕНИЕ Затем выберите в меню „Добавить устройство”. WWW.SUPLA.ORG ЗАПУСК МАСТЕРА Появится Мастер добавления устройств. Чтобы продолжить, нажмите на кнопку „Далее”.

  • Page 159: Подключение Устройства

    ПАРОЛЬ К СЕТИ Выберите сеть, через которую устройство подключится к сети Интернет. Затем введите пароль для этой сети и нажмите „Далее”. Enter the name and password of your home or company WiFi network through which the executive device will be able to establish a connection with the server.
  • Page 160 РЕГИСТРАЦИЯ УСТРОЙСТВ ВЫКЛЮЧЕНА Если появится сообщение об отключении регистрации устройств, перейдите на сайт https://cloud.supla.org/ войдите в систему, выберите вкладку „Моя SUPLA” и включите добавление устройств, после чего повтори- те процесс. supla My SUPLA Smartphones Locations Access Identifiers Automation Account My SUPLA Registration of new I/O devices: INACTIVE CLICK TO ENABLE I/O DEVICES...
  • Page 161 но произойти без каких-либо проблем. Об этом факте сооб- щит последнее сообщение: „Настройка устройства завер- шена успешно”. После нажатия кнопки ОК приложение ZAMEL-mSRW-01 должно правильно отобразить добавленное устройство в спи- ске. mSRW-01 сигнализирует соединение с сервером посто- янным свечением светодиода, расположенного...

  • Page 162: Настройка Устройства

    μ 2 x 5 A / 250 V ~ AC3 350 W (2 A) удерживая нажатой кнопку Wi-Fi 2.4 GHz ZAMEL Sp. z o.o. CONFIG на устройстве до тех ul. Zielona 27 PL 43-200 Pszczyna пор, пока светодиод STATUS не начнет мигать.
  • Page 163 Теперь запустите веб-браузер 192.168.4.1 и введите в адресной стро- ке:192.168.4.1 и подтвердите. Откроется страница конфи- ZAMEL MEW-01 ZAMEL mSRW-01 гурации. Здесь можно легко LAST STATE: Firmware: 2.7.3 изменить настройки сети. GUID: 4CF7787521E04F53B46DC3077EC4C8DF MAC: DC:4F:22:4D:AA:02 Wi-Fi Settings Network name Password Supla Settings...
  • Page 164 ШАГ 5 управляйте роллетой 5.5 ФУНКЦИИ ПРИЛОЖЕНИЯ Главное окно приложения Теперь вы можете Lighting switch удаленно управлять роллетой. Roller blind Чтобы войти в дополнительные настройки, перетащите Power switch значок влево. Bedroom Lighting switch...
  • Page 165 После перехода в окно просмотра роллеты отображается ее текущее положение. Roller shutter Представление позиции в графическом виде. Кнопки полного открытия / закрытия рулонных штор. Остановите рулонные шторы. Кнопки для кратковременного открывания / закрывания жалюзи. Процентное состояние 100% закрытия рулонных штор.
  • Page 166 5.6 АВТОМАТИЧЕСКАЯ КАЛИБРОВКА Roller shutter Чтобы откалибровать модуль управления жалюзи, щелкните значок калибровки в правом нижнем углу.

  • Page 167: Сброс Устройства

    STATUS μ 2 x 5 A / 250 V ~ AC3 350 W (2 A) Wi-Fi 2.4 GHz ZAMEL Sp. z o.o. ul. Zielona 27 PL 43-200 Pszczyna 1. Нажмите и удерживайте кнопку CONFIG Светодиод STATUS начнет быстро мигать. 2. Отпустите кнопку CONFIG Светодиод...
  • Page 168 7. ГАРАНТИЯ 1. ZAMEL Sp. z o.o. предоставляет 24-месячную гарантию на продаваемые товары. 2. Гарантия ZAMEL Sp. z o.o. не распространяется на: a) механические повреждения в результате транспортиров- ки, погрузки/разгрузки или других обстоятельств; b) ущерб, причиненный в результате неправильной установки...
  • Page 169 Zamel Sp. z o.o. ul. Zielona 27, 43-200 Pszczyna tel.: +48 32 210 46 65; +48 32 449 15 00 fax: +48 32 210 80 04 email: marketing@zamel.pl www.zamel.com...

Table of Contents
