Conel CLEAR PRO FILL ALL-IN-ONE Manual

Conel CLEAR PRO FILL ALL-IN-ONE Manual

Filling station
Hide thumbs Also See for CLEAR PRO FILL ALL-IN-ONE:

Advertisement

Available languages

Available languages

Quick Links

Download this manual
1

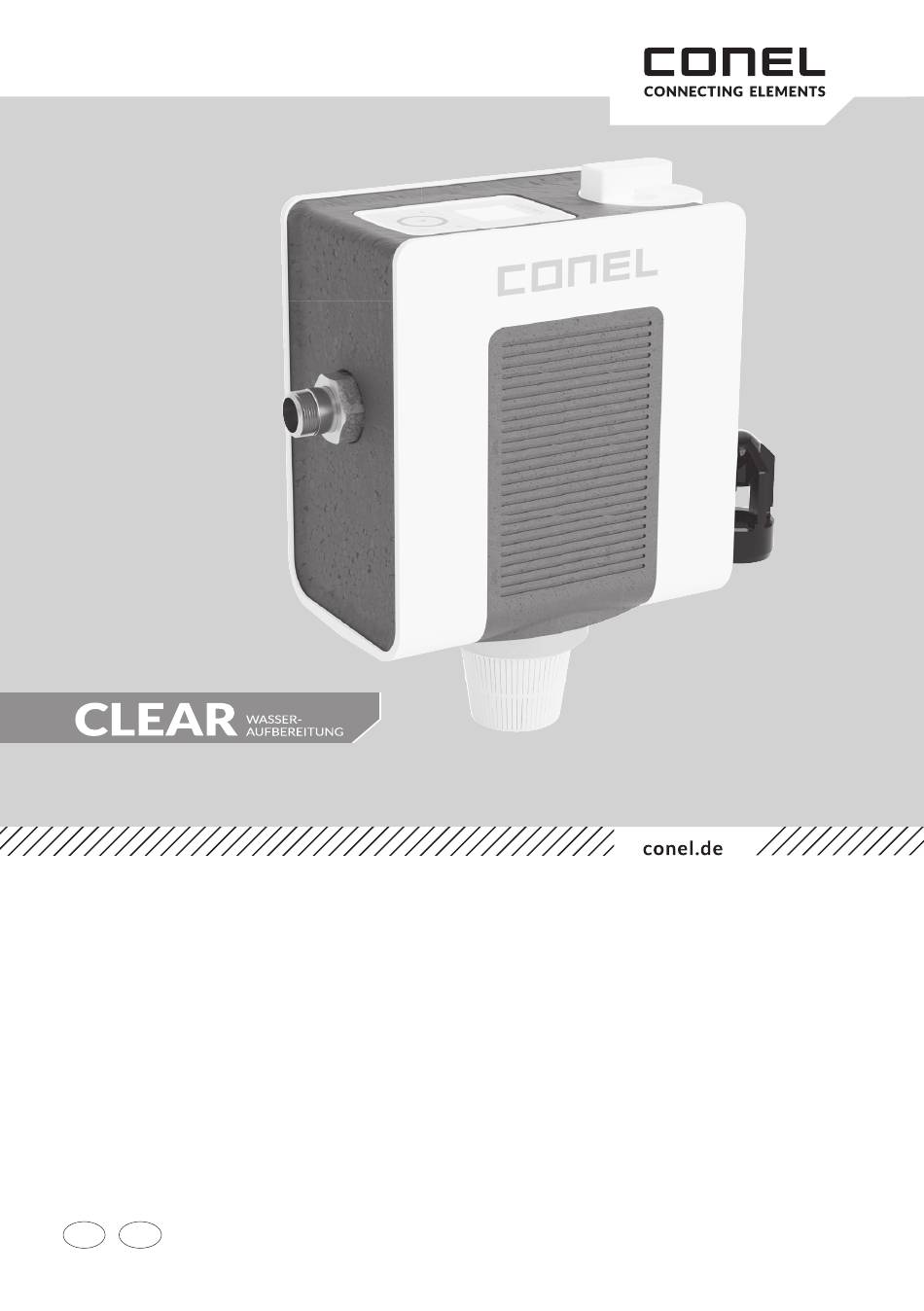

FÜLLSTATION CLEAR PRO FILL ALL-IN-ONE CONEL
FILLING STATION CLEAR PRO FILL ALL-IN-ONE CONEL
DE
EN

Advertisement

loading
Need help?

Need help?

Do you have a question about the CLEAR PRO FILL ALL-IN-ONE and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Conel CLEAR PRO FILL ALL-IN-ONE

Summary of Contents for Conel CLEAR PRO FILL ALL-IN-ONE

  • Page 1 FÜLLSTATION CLEAR PRO FILL ALL-IN-ONE CONEL FILLING STATION CLEAR PRO FILL ALL-IN-ONE CONEL...

  • Page 2: Montage

    VERWENDUNGSBEREICH Die CONEL Füllstation CLEAR PRO FILL All-in-One dient als Basis für nachfüllbare Kartuschen. Sie liefert wahlweise enthärtetes, vollentsalztes oder vollentsalztes Wasser mit pH-Wert-Stabilisierung für die Heizung nach VDI-Richtlinie 2035 Blatt 1 und schützt Heizungsanlagen vor Kalkablagerungen. Die Füllstation dient auch zur Automatisierung des Füllvorgangs bei Warmwasserheizungsanlagen und füllt die Heizungsanlage nach mehreren inviduell einstellbaren Kriterien wie dem Solldruck, einer...
  • Page 3 Schrauben Sie das Verstellrohr an das Gehäuse der Füllstation CLEAR PRO FILL All-in-One (Abb. 2) Die Wandhalterung und das Entnahmeventil sind im Auslierungszustand nicht montiert. Abb. 2 Die Wandhalterung und das Entnahmeventil können - abhängig von der Fließrichtung - auf beiden Seiten montiert werden! Stecken Sie anschließend das Verstellrohr durch die...

  • Page 4: Multi Control

    MULTI-CONTROL STEUERUNG Über die Multi-Control wird die Füllstation CLEAR PRO FILL gesteuert. Sie beinhaltet folgende Ele- mente: Display Down-Taste Up-Taste Hotkey Taste OK-Taste Anzeige WLAN (Bestätigung) SYMBOLE Symbole können als Zustands- oder Shortcutanzeigen dienen. Zustandsanzeigen geben Aufschluss über die Konnektivität und die Art der Spannungsversorgung. Shortcutanzeigen werden bei Betäti- gung für 3 Sek.

  • Page 5: Batterien Einlegen / Wechseln

    BATTERIEN EINLEGEN / WECHSELN Um die Batterien einzulegen, bzw. zu wechseln, klappen Sie seitliche Batteriefach auf [A] und legen Sie die Batterien ein bzw. tauschen Sie die Batterien aus [B]. Die Batterien müssen auch bei Verwendung des Netzsteckers zur Stromausfallsicherung ein- gesetzt bleiben und alle 3 Jahre getauscht werden.
  • Page 6 VORBEREITUNG Benutzen Sie das mitgelieferte Härtemessbesteck zur Bestimmung der Rohwasserhärte. Entnehmen Sie an einer beliebigen Zapfstelle vor der Heizungsanlage Rohwasser und messen Sie den Härtegrad des Wassers. Um die Ausgangshärte einzustellen, drehen Sie das Verschneideventil (Abb.1) in Richtung HARD, um die Ausgangshärte zu erhöhen bzw.
  • Page 7 Lösen Sie mit einem Schraubendreher die Feststellschraube, um die Einstellung des Druckmindereres vornehmen zu können (Abb.4). Abb.4 Durch Drehen in Richtung minus verringern Sie den Druck, in Richtung plus wird der Druck erhöht. (Abb.5). Abb.5 Fahren Sie mit der Inbetriebnahme fort.
  • Page 8 INBETRIEBNAHME Um die Füllstati on in Betrieb zu nehmen, drücken Sie die -Taste und wählen Sie mit der oder -Taste aus dem Menu den Punkt „Inbetriebnahme“. Drücken Sie die -Taste, um die Inberteibnahme zu starten. 1. Wählen Sie mit der 2.
  • Page 9 KARTUSCHENWECHSEL Um die Kartusche zu wechseln bzw. neu zu befüllen, drücken Sie die -Taste und wählen Sie mit der oder -Taste aus dem Menu den Punkt „Kartuschenwechsel“. Drücken Sie die -Taste, Die Heizungsbefüllung darf während des um den Wechsel der Kartu- Kartuschenwechsels nicht akti v sein.
  • Page 10 WARTUNG ÜBERPRÜFUNG DER TRENNFUNKTION DES ENTLASTUNGSVENTILS Die Trennfunktion sowie die Funktion des Ausgangsrückflussverhinderers müssen nach DIN EN 806, Teil 5 jährlich kontrolliert werden, um eine einwandfreie Funktion des Systemtrenners zu gewährleisten. 1. Ziehen Sie die 2. Drücken Sie 2x die HotKey-Taste, Wärmedämmschale um die Befüllung zu deaktivieren und...
  • Page 11 9. Entlüften Sie die 10. Schließen Sie Armatur über die die ausgangsseitige beiden Nadelventile. Absperrung. Schließen Sie die beiden Nadelventile wieder. Drücken Sie 2x die HotKey-Taste, um die eingangsseitige Absperrung zu schließen. 11. Öffnen Sie das 12. Schließen Sie das Nadelventil wieder. Nadelventil 1 und Beobachten Sie den Ablauftrichter.
  • Page 12 AUSTAUSCH DES SYSTEMTRENNERS Die Demontage des Systemtrenners ist bei einem Defekt erforderlich und wenn die Systemtrenner- Kartusche verschmutzt ist und gereinigt werden muss. 1. Ziehen Sie die 2. Drücken Sie 2x die HotKey-Taste, Wärmedämmschale um die Befüllung zu deaktivieren und die eingangsseitige Absperrung zu schließen.
  • Page 13 Absperrung. aktivieren und die eingangsseitige Ab- sperrung zu öffnen. WARTUNG DES DRUCKMINDERERS Der Druckminderer der Füllstation CLEAR PRO FILL All-in-one muss nach DIN EN 806, Teil 5 jährlich gewartet werden. 2. Drücken Sie 2x 1. Ziehen Sie die Wärmedämmschale die HotKey-Taste, um die Befüllung...
  • Page 14 CLEAR PRO APP Die Füllstation CLEAR PRO FILL All-in-one lässt sich auch mittels WLAN-Router über die CLEAR PRO App steuern. Um die App zu installieren, wählen Sie zwischen den Möglichkeiten A und B: A. Laden Sie die kostenlose CLEAR PRO APP aus dem entspre- chenden App-Store herunter und installieren Sie diese auf Ihrem Smartphone oder Tablet.
  • Page 15 PRO FILL All-in-one über das Internet nur möglich ist, wenn eine akti ve Internetverbindung besteht. Schalten Sie Ihren Router nicht aus, wenn Sie die Füllstati on CLEAR PRO FILL All-in-one über das Internet und / oder mit der CLEAR PRO App steuern möchten. WLAN Akti vieren Sie den AccessPoint der Füllstati on CLEAR PRO...
  • Page 16 Über die CLEAR PRO App kann die Füllstati on CLEAR PRO FILL All-in-one komfortabel kontrolliert, gesteuert und bei Bedarf mit weiteren Geräten verknüpft werden. EINWAHL Sie haben die Füllstati on CLEAR PRO FILL All-in-one erfolgreich registriert und mit dem WLAN-Netz verbunden. Um das Gerät zu bedienen, starten Sie die CLEAR PRO App und ti ppen auf dem Startbildschirm unten links auf den CLEAR WiFi Butt on.

  • Page 17: Multi Control

    TECHNISCHE DATEN CLEAR PRO FILL ALL-IN-ONE Max. Betriebsdruck: 6 bar Max. Betriebstemperatur: 30 °C (Eingang), 65 °C (Ausgang) Medium: Trinkwasser Füllleistung: 0,5 m /h (0,3 m /h bei 2,5 l Kartusche) Einbaulage: Hauptachse waagerecht Anschlussgröße: DN 15 (R ½“) MULTI-CONTROL...
  • Page 18 YSK322800924 CONEL DER BESTE FREUND DES INSTALLATEURS. Montage- und Bedienanleitung Füllstation CLEAR PRO FILL/1.0/02-24/© CONEL GmbH / Margot-Kalinke-Straße 9 / 80929 München Sämtliche Bild-, Produkt-, Maß- und Ausführungsangaben entsprechen dem Tag der Drucklegung. Technische Änderungen vorbehalten. Modell- und Produktansprüche können nicht geltend gemacht werden.
  • Page 19 FILLING STATION CLEAR PRO FILL ALL-IN-ONE CONEL FÜLLSTATION CLEAR PRO FILL ALL-IN-ONE CONEL...

  • Page 20: Field Of Application

    FIELD OF APPLICATION The CONEL filling station CLEAR PRO FILL All-in-One serves as a basis for refillable cartridges. It sup- plies optionally softened, demineralized or fully demineralized water with pH stabilization for heating in accordance with VDI Guideline 2035 Sheet 1 and protects heating systems against limescale deposits.
  • Page 21 4 Remove the green cap from the cartridge and then screw the cart- ridge under the filling station CLEAR PRO FILL All-in-One (fig. 5). Please keep the green cap! Use the hardness measuring set to determine the hardness of the raw water.
  • Page 22 MULTI-CONTROL CONTROL The filling station CLEAR PRO FILL All-in-one is controlled via the Multi-Control. It contains the follo- wing elements: Display Down-button Up-buttom Hotkey button OK-Taste Indicator WiFi (Confirmation) SYMBOLS Symbols can serve as status or shortcut indicators. Status indicators provide information about con- nectivity and the type of power supply.
  • Page 23 INSERT / CHANGE BATTERIES To insert or replace the batteries, open the side battery compartment [A] and insert or replace the batteries [B]. The batteries must remain inserted even when the mains plug is used for power failure protection and must be re- placed every 3 years.
  • Page 24 PREPARATION Use the hardness measuring set supplied to determine the raw water hardness. Take raw water from any tap upstream of the heating system and measure the hardness of the water. To adjust the initial hardness, turn the blending valve ( fig.1) in the direction of HARD to increase the initial hardness or in the direction of SOFT to decrease it.
  • Page 25 Use a screwdriver to loosen the locking screw to be able to adjust the pressure reducer (fig.4). fig.4 By turning in the minus direction you decrease the pressure, in the plus direction the pressure is increased (fig.5). fig.5 Continue with the start-up...
  • Page 26 START-UP To put the fi lling stati on into operati on, press the -butt on and select the item „Start-up“ from the menu with the -key. Press the -butt on to initi ate the start-up. 2. Select the cartridge size 1.
  • Page 27 SPARE PARTS /FNFNF To change or refi ll the cartridge, press the -butt on and select „Cartridge change “ from the menu with the -butt on. Press the -butt on to start The heati ng fi lling must not be acti ve changing the cartridge.

  • Page 28: Maintenance

    MAINTENANCE CHECKING THE ISOLATING FUNCTION OF THE RELIEF VALVE The isolating function as well as the function of the outlet backflow preventer must be checked annually according to DIN EN 806, part 5, in order to ensure proper functioning of the backflow preventer. 2.
  • Page 29 9. Vent the fitting 10. Close the shut- via the two needle off valve on the valves. Close the outlet side. two needle valves again. Press the HotKey button 2x to close the shut-off valve on the inlet side. 11. Open the needle 12.
  • Page 30 REPLACING THE BACKFLOW PREVENTER Disassembly of the backflow preventer is necessary in case of a defect and if the backflow preventer cartridge is dirty and needs to be cleaned. 1. Pull off the 2. Press the HotKey button 2x to deac- insulation shell off.
  • Page 31 MAINTENANCE OF PRESSURE REDUCER The pressure reducer of the filling station CLEAR PRO FILL All-in-one must be serviced annually in accordance with DIN EN 806, Part 5. 1. Pull off the 2. Press the HotKey button 2x to deac- insulation shell off.
  • Page 32 CLEAR PRO APP The CLEAR PRO FILL filling station All-in-one can also be controlled via WLAN router using the CLEAR PRO app. To install the app, choose between options A and B: A. Download the CLEAR PRO APP for free from the corresponding App Store and install it on your smartphone or tablet.
  • Page 33 Assign a project name, enter your user data and confi rm your entries. Then select a user name and assign a password with at least eight characters. Read the privacy policy and agree to it. Then tap on „Register“. Note that remote access to the CLEAR PRO FILL fi lling stati on All-in-one via the Internet is only possible if there is an acti ve Internet connecti on.

  • Page 34: Remote Control

    - icon on the Multi Control If the connecti on is established, the CLEAR PRO app wants to join the WiFi of the fi lling stati on CLEAR PRO FILL All-in-one. Tap on „Connect“. Now you can access the CLEAR PRO FILL fi lling stati on All-in- one via the app and adjust the setti ngs.

  • Page 35: Technical Data

    TECHNICAL DATA CLEAR PRO FILL Max. operating pressure: 6 bar Max. operating temperature: 30 °C (Inlet), 65 °C (Outlet) Medium: potable water Filling capacity: 0,5 m /h (0,3 m /h at 2,5 l cartridge) Mounting position: main axis horizontal Connecting size: DN 15 (R ½“) MULTI-CONTROL Protection class:...

  • Page 36: Spare Parts, Accessories

    YSK322800924 CONEL DER BESTE FREUND DES INSTALLATEURS. Montage- und Bedienanleitung Füllstation CLEAR PRO FILL/1.0/02-24/© CONEL GmbH / Margot-Kalinke-Straße 9 / 80929 München Sämtliche Bild-, Produkt-, Maß- und Ausführungsangaben entsprechen dem Tag der Drucklegung. Technische Änderungen vorbehalten. Modell- und Produktansprüche können nicht geltend gemacht werden.
