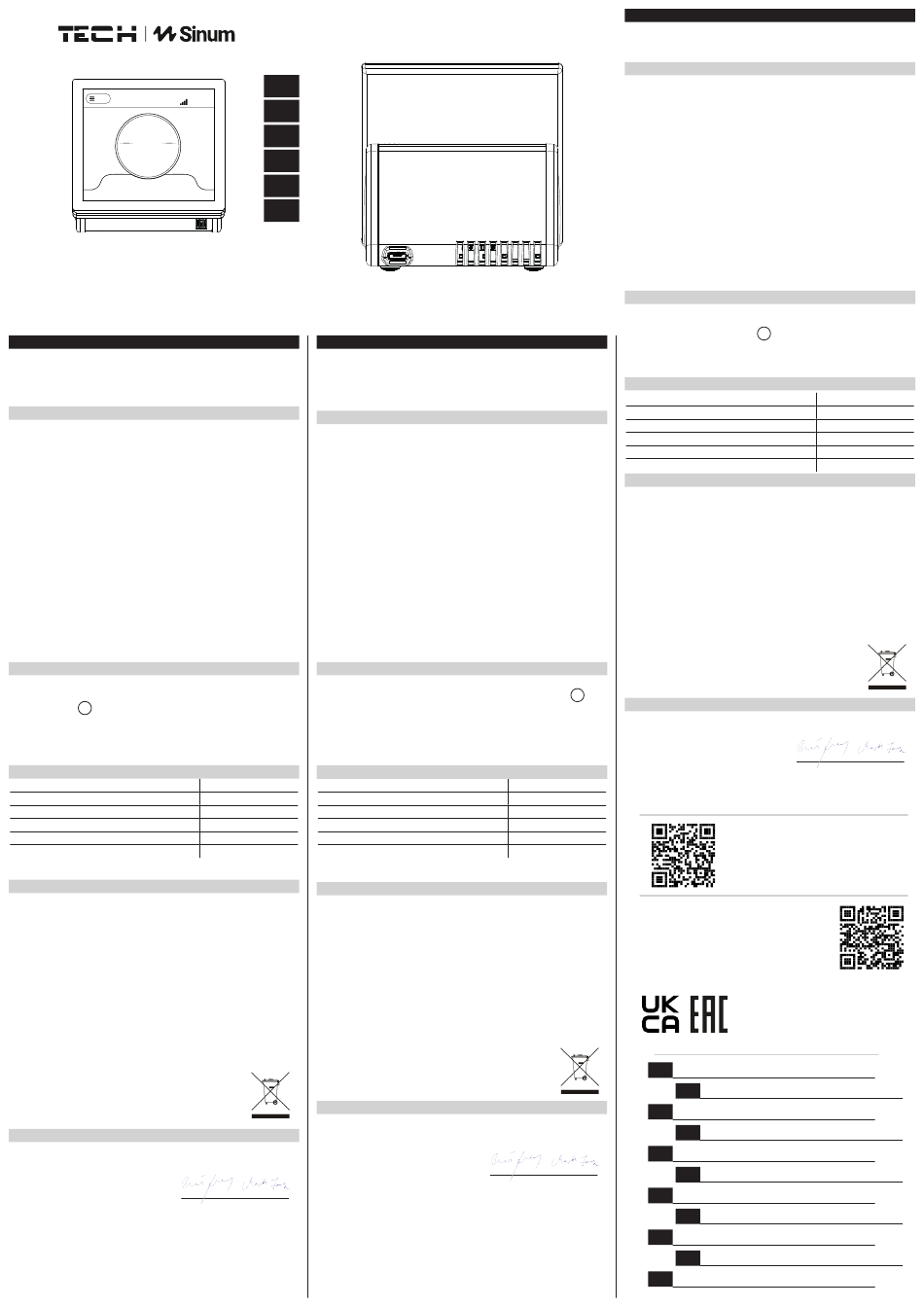

TECH Sinum CJP-01 Manual

Menu
21
PM 10
μg/m³
GOOD
22.1°
20 13 28
μg/m³ μg/m³ %
PM 1.0 PM 2.5 Humidity
CJP-01
www.sinum.eu
PL
CJP-01 to urządzenie monitorujące jakość powietrza w pomieszczeniu. Wyświetla
poziom pyłów zawieszonych w otoczeniu, a po zarejestrowaniu czujnika CL mini również
temperaturę i wilgotność powietrza. Czujnik jakości powietrza komunikuje się z Centralą
Sinum bezprzewodowo.
Menu
1. Ustawienia
-> Tryb pracy:
• Normalny - ciągły odczyt parametrów
• Interwałowy - praca czujnika przez 1 minutę; kolejne odczyty dokonywane są
po upływie ustawionego <Czasu przerwy>
• Dzienny - odczyt ciągły w określonych <Godzinach pracy>
(Od godziny; Do godziny)
-> Czujnik temperatury:
• Rejestracja czujnika - rejestracja czujnika CL mini do CJP-01
• Korekta temperatury
• Parametry - podgląd parametrów czujnika
• Usunięcie czujnika
-> Parowanie z Sinum - Rejestracja urządzenia do systemu Sinum
2. Ustawienia ekranu
3. Wybór języka
4. Czyszczenie - wewnętrzny system oczyszczania czujnika - załączany
automatycznie raz w tygodniu lub ręcznie przez użytkownika
5. Informacja o programie
Rejestracja urządzenia do systemu Sinum
Należy wpisać w przeglądarce adres Centrali Sinum i zalogować się do urządzenia.
W panelu głównym kliknąć kolejno zakładki Ustawienia > Urządzenia > Urządzenia
bezprzewodowe > + . Następnie w urządzeniu należy wejść do Menu > Ustawienia
> Parowanie z Sinum i zatwierdzić. Po prawidłowo przeprowadzonym procesie
rejestracji na ekranie pojawi się odpowiedni komunikat. Dodatkowo użytkownik ma
możliwość nadania nazwy urządzenia oraz przypisania go do określonego pomieszczenia.
Dane techniczne
Napięcie zasilania
Maksymalny pobór prądu
Temperatura pracy
Typ czujnika: SPS30 SENSIRION
Częstotliwość pracy
Maksymalna moc nadawania
Uwagi
Firma Tech Sterowniki nie ponosi odpowiedzialności za szkody powstałe na skutek
niewłaściwego użytkowania systemu. Wpływ na zasięg mają warunki w jakich pracuje
urządzenie oraz konstrukcja i materiały użyte do budowy obiektu. Producent zastrzega
sobie prawo do udoskonalania urządzeń, aktualizowania oprogramowania oraz związaną
z nimi dokumentacją. Grafiki mają charakter poglądowy i mogą nieco odbiegać od
rzeczywistego wyglądu. Schematy są przykładowe. Wszelkie zmiany są na bieżąco
aktualizowane na stronie internetowej producenta.
Przed przystąpieniem do użytkowania urządzenia należy przeczytać uważnie poniższe
przepisy. Nieprzestrzeganie tych instrukcji może być przyczyną obrażeń ciała i uszkodzeń
urządzenia. Urządzenie nie może być wykorzystywane niezgodnie z jego przeznaczeniem.
Montażu powinna dokonać osoba posiadająca odpowiednie kwalifikacje. Urządzenie nie
jest przeznaczone do obsługi przez dzieci. Urządzenie elektryczne pod napięciem. Przed
dokonaniem jakichkolwiek czynności związanych z zasilaniem (podłączanie przewodów,
instalacja urządzenia itd.) należy upewnić się, że urządzenie nie jest podłączone do sieci.
Urządzenie nie jest wodoodporne.
Produktu nie wolno wyrzucać do zwykłych pojemników na odpady.
Obowiązkiem użytkownika jest przekazanie zużytego sprzętu do
wyznaczonego punktu zbiórki w celu recyklingu odpadów powstałych
ze sprzętu elektrycznego i elektronicznego.
Deklaracja zgodności UE
Firma Tech Sterowniki II Sp. z o.o. , ul. Biała Droga 34, Wieprz (34-122)
deklaruje z pełną odpowiedzialnością, że czujnik CJP-01
jest zgodny z dyrektywą 2014/53/UE.
Wieprz, 01.05.2024 Paweł Jura
Pełny tekst deklaracji zgodności UE oraz instrukcja obsługi dostępne po zeskanowaniu
kodu QR lub na stronie www.techsterowniki.pl/manuals
PL
20.05.2022
16:20
EN
CZ
SK
DE
HU
The CJP-01 is a room air quality monitoring device. It displays the level of suspended
dust in the room, and after registering the EU-CL mini sensor, also the temperature and
humidity of the air. The air quality sensor connects wirelessly to the Sinum central device.
1. Settings
-> Operating mode:
• Normal - continuous reading of parameters
• Interval - sensor reading for 1 minute; subsequent readings are made after
the set <Pause time> has elapsed
• Daily - continuous reading in specific <Operating hours>
(From hour; Through hour)
-> Temperature sensor:
• Sensor registration - registration of the EU-CL mini sensor to the CJP-01
• Temperature correction
• Parameters - preview of sensor parameters
• Sensor removal
-> Pairing with Sinum - Register the device to the Sinum system
2. Screen settings
3. Language version
4. Cleaning - internal sensor cleaning system - activated automatically once a week
or manually by the user.
5. Softwere version
How to register the device in the sinum system
Enter the address of the Sinum central device in the browser and log in to the device.
In the main panel, click the Settings > Devices > Wireless devices > + . Next
step is to enter menu in the device we would like to add Menu > Settings > Pairing
with Sinum and confirm the pairing. After a properly completed registration process,
an appropriate message will appear on the screen. Additionally, the user can name the
device and assign it to a specific room.
5V DC Power supply
250 mA Max. current consumption
5°C ÷ 50°C Operation temperature
PM 1.0 / 2.5 / 4 / 10 Sensor type: SPS30 SENSIRION
868 MHz Operation frequency
25 mW Max. transmission power
TECH Controllers is not responsible for any damages resulting from improper use of
the system. The range depends on the conditions in which the device is used and the
structure and materials used in the object construction. The manufacturer reserves the
right to improve devices, update software and related documentation. The graphics
are provided for illustration purposes only and may differ slightly from the actual look.
The diagrams serve as examples. All changes are updated on an ongoing basis on the
manufacturer's website.
Before using the device for the first time, read the following regulations carefully. Not
obeying these instructions may lead to personal injuries or controller damage. The device
should be installed by a qualified person. It is not intended to be operated by children.
It is a live electrical device. Make sure the device is disconnected from the mains before
performing any activities involving the power supply (plugging cables, installing the device
etc.). The device is not water resistant.
The product may not be disposed of to household waste containers.
The user is obliged to transfer their used equipment to a collection point
where all electric and electronic components will be recycled.
Tech Sterowniki II Sp. z o.o. , ul. Biała Droga 34, Wieprz (34-122)
Hereby, we declare under our sole responsibility that the CJP-01
is compliant with Directive 2014/53/EU.
Wieprz, 01.05.2024
Janusz Master
Prezesi firmy
The full text of the EU declaration of conformity and the user manual are available after
scanning the QR code or at www.tech-controllers.com/manuals
EN
Menu
Technical data
5V DC
250 mA
5°C ÷ 50°C
PM 1.0 / 2.5 / 4 / 10
868 MHz
25 mW
Notes
EU Declaration of conformity
Paweł Jura Janusz Master
Prezesi firmy
CZ
CJP-01 to je zařízení, které sleduje kvalitu vzduchu v místnosti. Zobrazuje hladinu
polétavého prachu v prostředí a po registraci čidla EU-CL mini i teplotu a vlhkost vzduchu.
Čidlo kvality vzduchu komunikuje s ústřednou Sinum bezdrátově.
Menu
1. Nastavení
-> Provozní režim:
• Normální - průběžné čtení parametrů
• Interval - provoz senzoru po dobu 1 minuty; další odečty se provádějí po
uplynutí nastavené doby <Čas přestávky>
• Denní - průběžné čtení v definované době <Pracovní doba>
(Od hodiny; Do hodiny)
-> Čidlo teploty:
• Registrace čidla - registrace čidla EU-CL mini k CJP-01
• Korekce tepl.
• Parametery - náhled parametrů čidla
• Odstraněni čidla
-> Registrace k Sinum - Registrace zařízení do systému Sinum
2. Nastavení displeje
3. Volba jazyka
4. Čištěni - systém čištění vnitřního čidla - aktivuje se automaticky jednou týdně nebo
ručně uživatelem
5. Informace o programu
Registrace zařízení k systému sinum
V internetovém prohlížeči napíšeme do adresního řádku adresu ústředny Sinum a
provedeme přihlášení k ústředně. Na hlavním panelu postupně rozklikneme: Nastavení
> Zařízení > Bezdrátová zařízení > + . Následně na zařízení přejděte do Menu >
Nastavení > Registrace k Sinum a potvrďte. Pokud registrace proběhla úspěšně, pak
se na obrazovce objeví odpovídající zpráva. Dále můžeme změnit název modulu a přiřadit
ho k určité místnosti.
Technické údaje
Napájení
Maximální odběr proudu
Provozní teplota
Typ čidla: SPS30 SENSIRION
Provozní frekvence
Max. vysílací výkon
Upozornění
Firma Tech Sterowniki nenese žádnou zodpovědnost škody vzniklé v důsledku jiného
užívání zařízení, než je jeho určení vymezené v návodu k použití. Dosah bezdrátových
modulů je závislý na podmínkách, ve kterých zařízení pracuje. Dosah zařízení ovlivňují
stavební konstrukce a materiály. Výrobce si vyhrazuje právo na zlepšování zařízení,
aktualizace programu a dokumentace. Všechna grafická vyobrazení obsažená v
dokumentu mají pouze informativní charakter. Schémata jsou pouze příkladová. Veškeré
změny jsou průběžně aktualizovány na internetové stránce výrobce.
Před uvedením do provozu je nutné se nejdříve seznámit se zde uvedenými pokyny.
Nedodržení těchto ustanovení může vést ke zranění nebo úrazu osob a poškození zařízení.
Montáž a zapojení zařízení může vykonat pouze osoba s odpovídajícím oprávněním pro
elektrická zařízení. Obsluha zařízení není určena dětem. Elektrické zařízení pod napětím.
Před zahájením jakýchkoliv činností spojených s napájením (připojování vodičů, instalace
zařízení apod.) je třeba se ujistit, že zařízení je odpojené od elektrické sítě. Zařízení není
voděodolné.
Produkt se nesmí vyhazovat do běžného komunálního odpadu.
Povinností uživatele je odevzdat opotřebené zařízení do určeného
sběrného místa za účelem recyklace elektrického a elektronického
odpadu.
EU Prohlášení o shodě
Tech Sterowniki II Sp. z o.o. , ul. Biała Droga 34, Wieprz (34-122)
tímto prohlašuje, že CJP-01 splňuje směrnici
Evropského parlamentu a Rady 2014/53/EU.
Paweł Jura
Wieprz, 01.05.2024
Úplné znění EU prohlášení o shodě a návod k obsluze jsou k dispozici po naskenování
QR kódu nebo na: www.tech-controllers.com/manuals
www.techsterowniki.pl/manuals
Wyprodukowano w Polsce
www.tech-controllers.com/manuals
Made in Poland
TECH STEROWNIKI II Sp. z o.o.
Service
tel: +48 33 875 93 80
PL
serwis.sinum@techsterowniki.pl
tel: +48 33 875 93 80 www.tech-controllers.com
EN
support.sinum@techsterowniki.pl
tel: +420 733 180 378 www.tech-controllers.cz
CZ
cs.servis@tech-reg.com
tel: +421 918 943 556 www.tech-reg.sk
SK
sk.servis@tech-reg.com
tel. +48 33 875 93 80 www.tech-controllers.com
DE
support.sinum@techsterowniki.pl
tel. +31 341 371 030 www.tech-controllers.com
NL
e-mail: info@eplucon.nl
tel. +40 785 467 825 www.techsterowniki.pl/ro
RO
contact@tech-controllers.ro
tel. +36-300 919 818, +36 30 321 70 88
HU
www. tech-controllers.hu szerviz@tech-controllers.com
tel. +48 33 875 93 80 www.tech-controllers.com
ES
support.sinum@techsterowniki.pl
tel. +38 096 875 93 80 www.tech-controllers.com
UA
servis.ua@tech-controllers.com
+375 3333 000 38 (WhatsАpp, Viber, Telegram)
RU
service.eac@tech-reg.com (RU)
5V DC
250 mA
5°C ÷ 50°C
PM 1.0 / 2.5 / 4 / 10
868 MHz
25 mW
Janusz Master
Prezesi firmy
ul. Biała Droga 31
34-122 Wieprz
