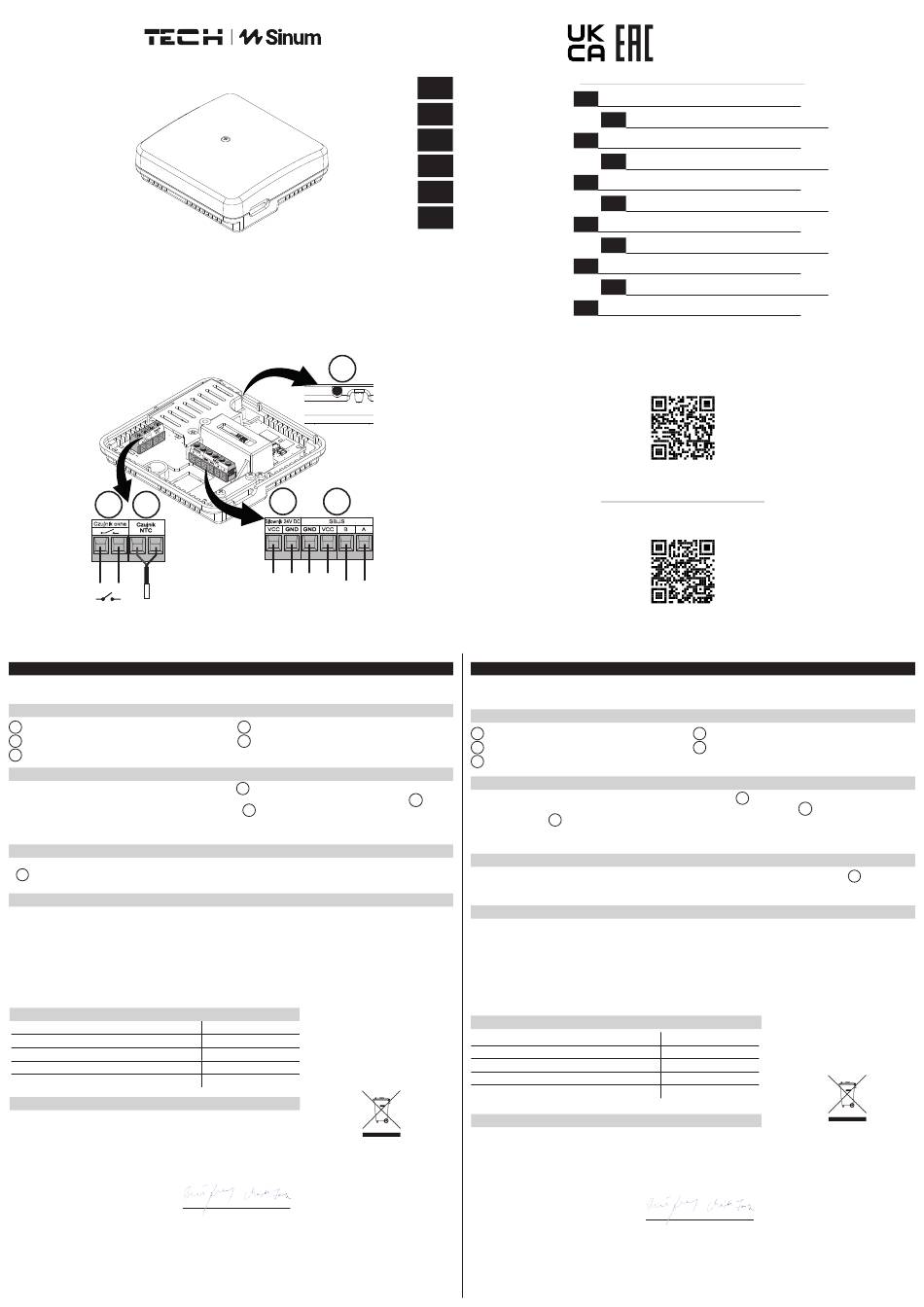

TECH Sinum KW-03m Manual

www.sinum.eu
5 4
Czujnik okna
Karta wejść KW-03m to urządzenie, które pośredniczy w wymianie informacji między czujnikami i urządzeniami podłączonymi do karty a Centralą
Sinum. Posiada wbudowany czujnik temperatury. Łączność z Centralą Sinum odbywa się przewodowo.
1
- Przycisk rejestracji
2
- Złącze komunikacji SBUS
3
- Styk napięciowy (np. do siłownika)
Rejestracja urządzenia do systemu Sinum
Urządzenie należy połączyć z Centralą Sinum za pomocą złącza SBUS
i zalogować się do urządzenia. W panelu głównym kliknąć kolejno zakładki Ustawienia > Urządzenia > Urządzenia SBUS >
urządzenie. Następnie na urządzeniu krótko nacisnąć przycisk rejestracji
pojawi się okno, w którym należy określić funkcję wejścia dwustanowego (przycisk lub wejście dwustanowe). Dodatkowo na zakończenie procesu
rejestracji użytkownik ma możliwość nadania nazwy urządzenia oraz przypisania go do określonego pomieszczenia.
Identyfikacja urządzenie w systemie Sinum
Aby zidentyfikować urządzenie w Centrali Sinum należy aktywować Tryb identyfikacji w zakładce Ustawienia > Urządzenia > Urządzenia SBUS
+
> > Tryb identyfikacji oraz przytrzymać przycisk rejestracji na urządzeniu przez 3-4 sekundy. Odpowiednie urządzenie na ekranie zostanie
podświetlone.
Firma Tech Sterowniki nie ponosi odpowiedzialności za szkody powstałe na skutek niewłaściwego użytkowania systemu. Producent zastrzega
sobie prawo do udoskonalania urządzeń, aktualizowania oprogramowania oraz związaną z nimi dokumentacją. Grafiki mają charakter poglądowy
i mogą nieco odbiegać od rzeczywistego wyglądu. Schematy są przykładowe. Wszelkie zmiany są na bieżąco aktualizowane na stronie internetowej
producenta.
Przed przystąpieniem do użytkowania urządzenia należy przeczytać uważnie poniższe przepisy. Nieprzestrzeganie tych instrukcji może być przyczyną
obrażeń ciała i uszkodzeń urządzenia. Urządzenie nie może być wykorzystywane niezgodnie z jego przeznaczeniem. Montażu powinna dokonać
osoba posiadająca odpowiednie kwalifikacje. Urządzenie nie jest przeznaczone do obsługi przez dzieci. Urządzenie elektryczne pod napięciem. Przed
dokonaniem jakichkolwiek czynności związanych z zasilaniem (podłączanie przewodów, instalacja urządzenia itd.) należy upewnić się, że urządzenie
nie jest podłączone do sieci. Urządzenie nie jest wodoodporne.
Dane techniczne
Napięcie zasilania
Maksymalny pobór mocy
Temperatura pracy
Maksymalne obciążenie wyjścia siłownika 24V DC
Wytrzymałość temperaturowa czujnika NTC
Deklaracja zgodności UE
Tech Sterowniki II Sp. z o.o. ul. Biała Droga 34, Wieprz (34-122)
deklaruje z pełną odpowiedzialnością, że karta wejść KW-03m
jest zgodny z dyrektywą:
• 2014/35/UE • 2014/30/UE • 2009/125/WE
Do ocen zgodności zastosowano normy zharmonizowane:
• PN-EN IEC 60730-2-9:2019-06
• PN-EN 60730-1:2016-10
• EN IEC 63000:2018 RoHS
Paweł Jura
Wieprz, 01.09.2023
Pełny tekst deklaracji zgodności UE oraz instrukcja obsługi dostępne po zeskanowaniu
kodu QR lub na stronie
KW-03m
1
3
2
Siłownik 24V DC SBUS
VCC VCC B A
+ - - +
B A
24V 24V
PL
Opis
4
- Czujnik NTC
5
- Wejście dwustanowe (np. czujnik okna)
2
, a następnie należy wpisać w przeglądarce adres Centrali Sinum
1
. Po prawidłowo przeprowadzonym procesie rejestracji na ekranie
Uwagi
Produktu nie wolno wyrzucać do zwykłych
24V DC ±10%
pojemników na
użytkownika jest przekazanie zużytego sprzętu
0,6W
do wyznaczonego punktu zbiórki w celu
5°C ÷ 50°C
recyklingu odpadów powstałych ze sprzętu
0,5A
elektrycznego i elektronicznego.
-30°C ÷ 50°C
• 2017/2102/UE
Janusz Master
Prezesi firmy
www.techsterowniki.pl/manuals
PL
PL
EN
EN
CZ
SK
DE
HU
The KW-03m input card is a device that takes a part in the exchange of information between sensors and devices connected to the card and the
Sinum Central device. KW-03m has a built-in temperature sensor. Communication with the Sinum central device is done by wire.
1
- Registration button
2
- SBUS communication connector
3
- Voltage output (e.g. actuator)
+ The device should be connected to the Sinum central device using the SBUS connector
> Dodaj
in the browser and log in to the device. In the main panel, click the Settings > Devices > SBUS devices >
1
the registration button
of two-state input (button or two-state input). Additionally, at the end of registration, the user can name the device and assign it to a specific room.
To identify the device in the Sinum Central, activate the Identification Mode in the Settings > Devices > SBUS Devices >
Mode tab and hold the registration button on the device for 3-4 seconds. The device used will be highlighted on the screen.
TECH Controllers is not responsible for any damages resulting from improper use of the system. The manufacturer reserves the right to improve
devices, update software and related documentation. The graphics are provided for illustration purposes only and may differ slightly from the actual
look. The diagrams serve as examples. All changes are updated on an ongoing basis on the manufacturer's website.
Before using the device for the first time, read the following regulations carefully. Not obeying these instructions may lead to personal injuries or
controller damage. The device should be installed by a qualified person. It is not intended to be operated by children. It is a live electrical device.
Make sure the device is disconnected from the mains before performing any activities involving the power supply (plugging cables, installing the
device etc.). The device is not water resistant.
odpady. Obowiązkiem
Power supply
Max. power consumption
Operation temperature
Actuator 24V DC max. output load
NTC Sensor thermal resistance
EU Declaration of conformity
Tech Sterowniki II Sp. z o.o. ul. Biała Droga 34, Wieprz (34-122)
Hereby, we declare under our sole responsibility that the input card KW-03m
is compliant with Directive :
• 2014/35/UE • 2014/30/UE
For compliance assessment, harmonized standards were used:
• PN-EN IEC 60730-2-9:2019-06
• PN-EN 60730-1:2016-10
• EN IEC 63000:2018 RoHS
Wieprz, 01.09.2023
The full text of the EU declaration of conformity and the user manual are available after scanning the QR
TECH STEROWNIKI II Sp. z o.o.
ul. Biała Droga 31
Service
tel: +48 33 875 93 80
PL
serwis.sinum@techsterowniki.pl
tel: +48 33 875 93 80 www.tech-controllers.com
EN
support.sinum@techsterowniki.pl
tel: +420 733 180 378 www.tech-controllers.cz
CZ
cs.servis@tech-reg.com
tel: +421 918 943 556 www.tech-reg.sk
SK
sk.servis@tech-reg.com
tel. +48 33 875 93 80 www.tech-controllers.com
DE
support.sinum@techsterowniki.pl
tel. +31 341 371 030 www.tech-controllers.com
NL
e-mail: info@eplucon.nl
tel. +40 785 467 825 www.techsterowniki.pl/ro
RO
contact@tech-controllers.ro
tel. +36-300 919 818, +36 30 321 70 88
HU
www. tech-controllers.hu szerviz@tech-controllers.com
tel. +48 33 875 93 80 www.tech-controllers.com
ES
support.sinum@techsterowniki.pl
tel. +38 096 875 93 80 www.tech-controllers.com
UA
servis.ua@tech-controllers.com
+375 3333 000 38 (WhatsАpp, Viber, Telegram)
RU
service.eac@tech-reg.com (RU)
www.techsterowniki.pl/manuals
Wyprodukowano w Polsce
www.tech-controllers.com/manuals
Made in Poland
EN
Description
4
- NTC sensor connector
5
- Two-state input (e.g. window opening sensor)
How to register the device in the sinum system
on the device. After a properly completed registration process, on the screen will apear a window to define function
How to identify the device in the Sinum system
Notes
Technical data
24V DC ±10%
0,6W
5°C ÷ 50°C
0,5A
-30°C ÷ 50°C
• 2009/125/WE • 2017/2102/UE
Paweł Jura Janusz Master
Prezesi firmy
code or at www.tech-controllers.com/manuals
34-122 Wieprz
2
, and then enter the address of the Sinum central device
+
> Add device. Then briefly press
+
> Identification
The product may not be disposed of to
household waste containers. The user is
obliged to transfer their used equipment
to a collection point where all electric and
electronic components will be recycled.
