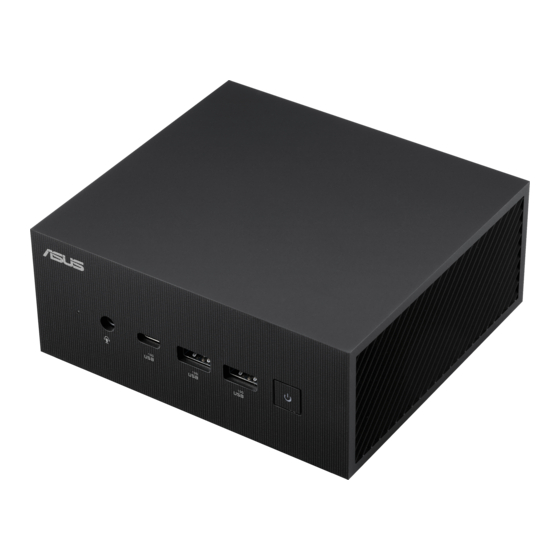

Mini PC
PN65 Series
User Manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the PN65 Series and is the answer not in the manual?

Questions and answers

Related Manuals for Asus PN65 Series

Summary of Contents for Asus PN65 Series

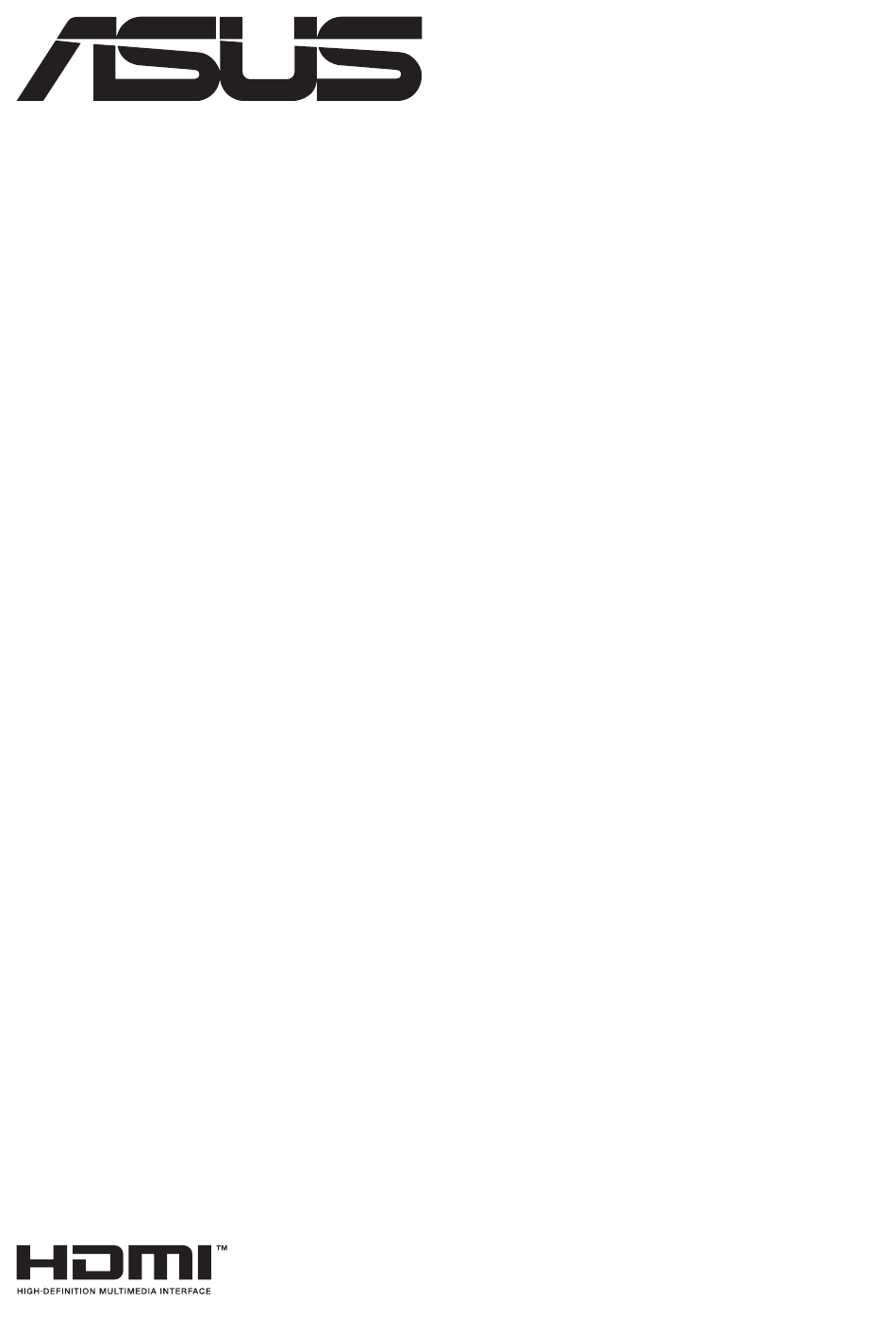

  • Page 1 Mini PC PN65 Series User Manual...
  • Page 2 Copyright © 2024 ASUSTeK COMPUTER INC. All Rights Reserved. LIMITATION OF LIABILITY Circumstances may arise where because of a default on ASUS’ part or other liability, you are entitled to recover damages from ASUS. In each such instance, regardless of the basis on which you are entitled to claim damages from ASUS, ASUS is liable for no more than damages for bodily injury (including death) and damage to real property and tangible personal property;...

  • Page 3: Table Of Contents

    Contents About this manual .........................5 Conventions used in this manual ..................6 Package contents ........................7 Getting to know your Mini PC Features .............................10 Front view ..........................10 Left view ...........................12 Right view ..........................13 Rear view ..........................14 Using your Mini PC Getting started ........................20 Connect the AC power adapter to your Mini PC............20 Connect a display panel to your Mini PC ..............22 Connect the USB cable from keyboard or mouse .............25...
  • Page 4 Contents About the TPM ........................44 Appendix Safety information .........................46 Setting up your system .......................47 Care during use ........................47 Regulatory notices ........................49 Service and Support ......................56 PN Series...

  • Page 5: About This Manual

    About this manual This manual provides information about the hardware and software features of your Mini PC, organized through the following chapters: Chapter 1: Getting to know your Mini PC This chapter details the hardware components of your Mini PC. Chapter 2: Using your Mini PC This chapter provides you with information on using your Mini PC.

  • Page 6: Conventions Used In This Manual

    Conventions used in this manual To highlight key information in this manual, some text are presented as follows: IMPORTANT! This message contains vital information that must be followed to complete a task. NOTE: This message contains additional information and tips that can help complete tasks.

  • Page 7: Package Contents

    Package contents Your Mini PC package contains the following items: ASUS Mini PC PN Series AC power adapter* Power cord* Technical documentation PN Series...
  • Page 8 • If the device or its components fail or malfunction during normal and proper use within the warranty period, bring the warranty card to the ASUS Service Center for replacement of the defective components. PN Series...

  • Page 9: Getting To Know Your Mini Pc

    Getting to know your Mini PC...

  • Page 10: Features

    Features Front view Boot status indicator This indicator provides a visual cue of your Mini PC’s boot progress and can help in diagnosing boot issues. Headphone/Headset/Microphone jack This port allows you to connect amplified speakers or headphones. You can also use this port to connect your headset or an external microphone.
  • Page 11 USB 3.2 Gen 2 port The USB 3.2 Gen 2 (Universal Serial Bus) port provides a transfer rate up to 10 Gbit/s. Power button The power button allows you to turn the Mini PC on or off. You can use the power button to put your Mini PC to sleep mode or press it for four (4) seconds to force shutdown your Mini PC.

  • Page 12: Left View

    Left view Padlock ring This ring allows you to attach a standard padlock to prevent unauthorized disassembly of your Mini PC. NOTE: The padlock is purchased separately. Kensington® security slot The Kensington® security slot allows you to secure your Mini PC using Kensington® security products. PN Series...

  • Page 13: Right View

    Right view Air vents (intake vent) The air vents allow cooler air to enter your Mini PC chassis. IMPORTANT! For optimal heat dissipation and air ventilation, ensure that the air vents are free from obstructions. PN Series...

  • Page 14: Rear View

    Rear view HDMI port The HDMI (High Definition Multimedia Interface) port supports a Full-HD device, such as an LCD TV or monitor to allow viewing on a larger external display. NOTE: • The left HDMI port supports CEC (Consumer Electronics Control). Connect any CEC compatible device that you want to control with a remote control to this port, and make sure that the device’s HDMI-CEC is enabled.
  • Page 15 Air vents (exhaust vent) The air vents allow your Mini PC chassis to expel hot air. IMPORTANT! For optimal heat dissipation and air ventilation, ensure that the air vents are free from obstructions. Configurable port This port varies between models and consists of the following port options: NOTE: This port may vary depending on model.
  • Page 16 HDMI port The HDMI (High Definition Multimedia Interface) port supports a Full-HD device, such as an LCD TV or monitor, to allow viewing on a larger external display. NOTE: When using only this port as a display output source, this port will support a resolution of up to 4096 x 2160 @60Hz.
  • Page 17 USB 3.2 Gen 2 port The USB 3.2 Gen 2 (Universal Serial Bus) port provides a transfer rate up to 10 Gbit/s. USB 3.2 Gen 2 Type-C® / DisplayPort / Power (DC) input combo port This USB Type-C® (Universal Serial Bus) port provides the following: •...
  • Page 18 Power input The supplied power adapter converts AC power to DC power for use with this jack. Power supplied through this jack supplies power to the Mini PC. To prevent damage to the Mini PC, always use the supplied power adapter. WARNING! The power adapter may become warm to hot when in use.

  • Page 19: Using Your Mini Pc

    Using your Mini PC...

  • Page 20: Getting Started

    Getting started Connect the AC power adapter to your Mini PC To connect the AC power adapter to your Mini PC: A. Connect the power cord to the AC power adapter. Connect the DC power connector into your Mini PC’s power (DC) input. C.
  • Page 21 NOTE: Please refer to the following for more information on the adapter: 120 W Power adapter • Input voltage: 100-240 Vac • Input frequency: 50-60 Hz • Rated output current: 6 A (120 W) • Rated output voltage: 20 V PN Series...

  • Page 22: Connect A Display Panel To Your Mini Pc

    Connect a display panel to your Mini PC You can connect a display panel or projector to your Mini PC that has the following port: • HDMI port • USB 3.2 Gen 2 Type-C®/DisplayPort/Power (DC) input combo port • VGA port •...
  • Page 23 To connect a display panel to your Mini PC: Connect one end of an HDMI, USB Type-C®, VGA, or DisplayPort cable to an external display, and the other end to your Mini PC’s corresponding port. Connect display via HDMI port Connect display via USB 3.2 Gen 2 Type-C®/DisplayPort/Power (DC) input combo port PN Series...
  • Page 24 Connect display via VGA port Connect display via DisplayPort PN Series...

  • Page 25: Connect The Usb Cable From Keyboard Or Mouse

    Connect the USB cable from keyboard or mouse You can connect generally any USB keyboard and mouse to your Mini PC. You can also connect a USB dongle for a wireless keyboard and mouse set. To connect a keyboard and mouse to your Mini PC: Connect the USB cable from your keyboard and mouse to any of the USB ports of your Mini PC.

  • Page 26: Turn On Your Mini Pc

    Turn on your Mini PC Press the power button to turn on your Mini PC. PN Series...

  • Page 27: Turning Off Your Mini Pc

    Turning off your Mini PC If your Mini PC is unresponsive, press and hold the power button for at least four (4) seconds until your Mini PC turns off. Putting your Mini PC to sleep To set your Mini PC to enter Sleep mode by pressing the Power button once, search for Control Panel in the Windows Search Box, then navigate to Hardware and Sound >...

  • Page 28: Load Default Bios Settings

    Load default BIOS settings To load the default values for each of the parameters in your BIOS: Enter the BIOS by pressing <F2> or <DEL> from the POST screen. NOTE: POST (Power-On Self Test) is a series of software controlled diagnostic tests that run when you turn on your Mini PC.

  • Page 29: Upgrading Your Mini Pc

    Upgrading your Mini PC...
  • Page 30 It is recommended that you install or upgrade the memory modules, wireless card, and solid state drive (SSD) under professional supervision. Visit an ASUS service center for further assistance. • Ensure that your hands are dry before proceeding with the rest of the installation process.

  • Page 31: Removing The Bottom Cover

    Removing the bottom cover Turn off your Mini PC then disconnect all cables and peripherals. Place the Mini PC on a flat stable surface with its top side facing down. Completely loosen the four (4) screws from the bottom cover. PN Series...
  • Page 32 Remove the bottom cover by holding any two captive screws that are positioned diagonally across from each other and gently lifting the bottom cover up until it disengages from the chassis. Flip the bottom cover over and set it next to the chassis as shown. NOTE: You will only see a SATA cable if you purchased a model with a pre-installed 2.5-inch HDD or SSD.

  • Page 33: Replacing The Bottom Cover

    Replacing the bottom cover Place the bottom cover back over the chassis. Secure the bottom cover by tightening the four (4) captive screws. PN Series...

  • Page 34: Installing Memory Modules

    Installing memory modules Your Mini PC comes with two SO-DIMM memory slots that allow you to install two DDR5 SO-DIMMs. IMPORTANT! Refer to https://www.asus.com for a list of compatible DIMMs. You can only install DDR5 SO-DIMMs to the Mini PC’s DIMM slots.

  • Page 35: Installing A 2.5" Hdd Or Ssd

    Installing a 2.5” HDD or SSD (Optional) If the SATA cable did not come pre-installed, install it by securing the molded end to the bottom cover with two (2) bundled screws (A) and inserting the other end to the SATA connector on the motherboard (B).
  • Page 36 Prepare your 2.5-inch HDD or SSD, and insert it into the storage bay on the bottom cover of your Mini PC. Secure your HDD or SSD to the bottom cover with the two (2) bundled hand screws. IMPORTANT! This device only supports 7mm 2.5-inch HDDs or SSDs. PN Series...

  • Page 37: Installing An M.2 Ssd

    Installing an M.2 SSD Your Mini PC comes with two (2) M.2 slots in the chassis. To install an M.2 SSD into the chassis Align and insert a 2280 M.2 SSD into one of the two slots inside the Mini Gently push down the 2280 M.2 SSD on top of the standoff and fasten it using one of the bundled hand screws.
  • Page 38 > 1.2 W/mK Hardness (Shore 00): < 30 • To replace the thermal pad yourself, check with an ASUS Service Partner near you (www.asus.com/support) for the availability of replacement thermal pads. • The availability of replacement parts may vary depending on the country.
  • Page 39 CAUTION! Heat dissipation performance may still vary even when you have replaced the thermal pad with one that meets the above specifications. To prevent possible damage to the M.2 SSD, you should have the thermal pad replaced by a service center near you. PN Series...

  • Page 40: Installing A Wireless Card

    Installing a wireless card NOTE: Your Mini PC includes an M.2 slot for 2230 wireless and Bluetooth modules. Refer to https://www.asus.com for a list of compatible wireless and Bluetooth modules. (Optional) Remove the M.2 SSD if an M.2 SSD is installed. To remove the M.2 SSD, remove the screw from the standoff (A), and then remove the...
  • Page 41 Align and insert the wireless card into its slot inside the Mini PC. Gently push down the wireless card on top of the standoff, and fasten it using the bundled screw. (Optional) Connect the antennas to your wireless card. NOTE: •...
  • Page 42 PN Series...

  • Page 44: About The Tpm

    • The fTPM is supported by default, but may not be enabled, for more information on enabling the TPM, please refer to www.asus.com/support. • The dTPM is optional and is available on selected models You may use the following methods to check whether your system comes with dTPM: •...

  • Page 45: Appendix

    Appendix...

  • Page 46: Safety Information

    Safety information Your Mini PC is designed and tested to meet the latest standards of safety for information technology equipment. However, to ensure your safety, it is important that you read the following safety instructions. • Do not ingest battery, Chemical Burn Hazard. •...

  • Page 47: Setting Up Your System

    Setting up your system • Read and follow all instructions in the documentation before you operate your system. • Do not use this product near water or a heated source. • Set up the system on a stable surface. • Openings on the chassis are for ventilation.
  • Page 48 • Avoid contact with hot components inside the Mini PC. During operation, some components become hot enough to burn the skin. Before you open the computer cover, turn off the computer, disconnect the power, and wait approximately 30 minutes for the components to cool.

  • Page 49: Regulatory Notices

    Regulatory notices COATING NOTICE IMPORTANT! To provide electrical insulation and maintain electrical safety, a coating is applied to insulate the device except on the areas where the I/O ports are located. PN Series...
  • Page 50 ISED 5.925-7.125 GHz Caution Statement RLAN devices: • Devices shall not be used for control of or communications with unmanned aircraft systems. • Les dispositifs ne doivent pas être utilisés pour commander des systèmes d’aéronef sans pilote ni pour communiquer avec de tels systèmes.
  • Page 51 Compliance Statement of Innovation, Science and Economic Development Canada (ISED) This device complies with Innovation, Science and Economic Development Canada licence exempt RSS standard(s). Operation is subject to the following two conditions: (1) this device may not cause interference, and (2) this device must accept any interference, including interference that may cause undesired operation of the device.
  • Page 52 ASUS follows the green design concept to design and manufacture our products, and makes sure that each stage of the product life cycle of ASUS product is in line with global environmental regulations. In addition, ASUS disclose the relevant information based on regulation requirements.
  • Page 53 ASUS Recycling/Takeback Services ASUS recycling and takeback programs come from our commitment to the highest standards for protecting our environment. We believe in providing solutions for you to be able to responsibly recycle our products, batteries, other components as well as the packaging materials. Please go to https:// esg.asus.com/en/Takeback.htm for detailed recycling information in...
  • Page 54 Agency and the U.S. Department of Energy helping us all save money and protect the environment through energy efficient products and practices. All ASUS products with the ENERGY STAR® logo comply with the ENERGY STAR® standard, and the power management feature is enabled by default.
  • Page 55 Directive 2014/53/EU. Full text of EU declaration of conformity is available at https://www.asus.com/support/. The WiFi operating in the band 5150-5350 MHz shall be restricted to indoor use for countries listed in the table below: a.

  • Page 56: Service And Support

    Service and Support Visit our multi-language website at https://www.asus.com/support/. PN Series...
  • Page 57 Mini PC Série PN65 Manuel de l'utilisateur...
  • Page 58 CLAUSE DE RESPONSABILITÉ LIMITÉE Des dommages peuvent survenir suite à un défaut sur une pièce fabriquée par ASUS ou un tiers. Vous avez le droit à des dommages et intérêts auprès d'ASUS. Dans un tel cas, indépendamment de la base sur laquelle vous avez droit de revendiquer les dommages et intérêts auprès d'ASUS, ASUS ne peut être responsable de...
  • Page 59 Table des matières À propos de ce manuel ......................5 Messages ............................6 Contenu de la boîte ........................7 Présentation de votre Mini PC Fonctionnalités ..........................10 Vue avant ............................10 Côté gauche ...........................12 Côté droit ............................13 Vue arrière ............................14 Utilisation de votre Mini PC Prise en main ..........................
  • Page 60 Table des matières Module TPM À propos du module TPM ......................44 Annexes Consignes de sécurité........................ 46 Configurer le système ........................47 Précautions à suivre lors de l'utilisation ................47 Informations réglementaires ....................49 Service et assistance ........................56 Série PN...

  • Page 61: À Propos De Ce Manuel

    À propos de ce manuel Ce manuel offre une vue d'ensemble des caractéristiques logicielles et matérielles de votre Mini PC, et est constitué des chapitres suivants : Chapitre 1 : Présentation de votre Mini PC Ce chapitre détaille les composants matériels de votre Mini PC. Chapitre 2 : Utilisation du Mini PC Ce chapitre offre des informations sur l'utilisation de votre Mini PC.

  • Page 62: Messages

    Messages Pour mettre en valeur les informations essentielles offertes par ce guide, les messages sont présentés de la manière qui suit : IMPORTANT ! Ce message contient des informations essentielles devant être suivies pour compléter une tâche. REMARQUE : Ce message contient des informations et des astuces additionnelles pouvant vous aider à...

  • Page 63: Contenu De La Boîte

    Contenu de la boîte La boîte de votre Mini PC contient les éléments suivants : Mini PC ASUS Série PN Adaptateur secteur* Cordon d'alimentation* Documentation technique Série PN...
  • Page 64 Si l'appareil ou l'un de ses composants tombe en panne dans des conditions d'utilisation normales, et ce lors de la période de garantie, rendez-vous dans le service client ASUS le plus proche de chez vous muni de la carte de garantie pour une prise sous garantie de votre appareil.

  • Page 65: Présentation De Votre Mini Pc

    Présentation de votre Mini PC...

  • Page 66: Fonctionnalités

    Fonctionnalités Vue avant Témoin d'état de démarrage Ce témoin lumineux fournit une indication visuelle de la progression du démarrage de votre Mini PC et peut aider à diagnostiquer les problèmes de démarrage. Prise casque / micro-casque / microphone Cette prise est utilisée pour connecter la sortie audio de l'appareil à...
  • Page 67 Port USB 3.2 Gen 2 Type-C® Le port USB 3.2 Gen 2 Type-C® vous offre les avantages suivants : • Vitesse de transfert allant jusqu'à 10 Gb/s pour les appareils USB 3.2 Gen 2. • Rétrocompatible avec USB 3.1 et USB 2.0. •...

  • Page 68: Côté Gauche

    Côté gauche Anneau de sûreté Cet anneau vous permet d'attacher un cadenas standard afin d'éviter tout démontage non autorisé de votre Mini PC. REMARQUE : Le cadenas est vendu séparément. Encoche de sécurité Kensington® L'encoche Kensington® permet de sécuriser le mini PC à l'aide des dispositifs de sécurité...

  • Page 69: Côté Droit

    Côté droit Fentes d'aération (entrée d'air) Ces fentes d'aération permettent à l'air frais de pénétrer à l'intérieur du châssis et de refroidir le Mini PC. IMPORTANT ! Assurez-vous qu'aucun objet ne bloque les fentes d'aération pour garantir une dissipation optimale de la chaleur et une bonne ventilation de l'air.

  • Page 70: Vue Arrière

    Vue arrière Port HDMI™ Le port HDMI prend en charge les périphériques d'affichage Full-HD, tels que les moniteurs ou les téléviseurs LCD, pour permettre l'affichage sur un écran externe plus grand. REMARQUE : • Le port HDMI™ gauche prend en charge CEC (Consumer Electronics Control).
  • Page 71 Fentes d'aération (sortie d'air) Les fentes d'aération permettent d'expulser l'excès de chaleur du châssis du Mini PC. IMPORTANT ! Assurez-vous qu'aucun objet ne bloque les fentes d'aération pour garantir une dissipation optimale de la chaleur et une bonne ventilation de l'air. Port configurable Ce port varie en fonction des modèles et comprend les options de port suivantes :...
  • Page 72 Port HDMI™ Le port HDMI prend en charge les périphériques d'affichage Full-HD, tels que les téléviseurs LCD, pour permettre l'affichage sur un écran externe plus grand. REMARQUE : Lorsque vous utilisez uniquement ce port comme sortie d'a chage, la résolution maximale prise en charge est de 4096 x 2160 @60Hz.
  • Page 73 Port USB 3.2 Gen 2 L'interface USB 3.2 Gen 2 offre un débit de données allant jusqu'à 10 Gb/s. Port combiné USB 3.2 Gen 2 Type-C® / DisplayPort / Prise d'alimentation (CC) Le port USB Type-C® vous offre les avantages suivants : •...
  • Page 74 Prise d'alimentation Branchez l'adaptateur secteur sur cette prise pour convertir le courant alternatif en courant continu. Le courant passant par cette prise permet d'alimenter le Mini PC. Pour éviter d'endommager le Mini PC, utilisez toujours l'adaptateur secteur fourni. AVERTISSEMENT ! L'adaptateur peut atteindre une température élevée lorsque celui-ci est relié...

  • Page 75: Utilisation De Votre Mini Pc

    Utilisation de votre Mini PC...

  • Page 76: Prise En Main

    Prise en main Connecter l'adaptateur secteur à votre Mini PC Pour connecter l'adaptateur secteur à votre Mini PC : A. Connectez le cordon d'alimentation à l'adaptateur secteur. Reliez l'adaptateur secteur à la prise d'alimentation (CC) du Mini PC. Branchez l'adaptateur secteur sur une prise électrique fournissant un courant compris entre 100V et 240V.
  • Page 77 REMARQUE : Pour plus de détails sur l'adaptateur, consultez les informations suivantes : Adaptateur secteur 120W • Tension d'entrée : 100-240Vca • Fréquence d'entrée : 50-60Hz • Courant de sortie nominal : 6A (120W) • Tension de sortie nominale : 20V Série PN...

  • Page 78: Connecter Un Périphérique D'affichage Au Mini Pc

    Connecter un périphérique d'affichage au Mini PC Vous pouvez connecter le Mini PC à un écran externe ou un vidéoprojecteur grâce au port suivant : • Port HDMI™ • Port combiné USB 3.2 Gen 2 Type-C® / DisplayPort / Prise d'alimentation (CC) •...
  • Page 79 Pour connecter un périphérique d'affichage externe à votre Mini PC : Connectez une extrémité d'un câble HDMI™, USB Type-C®, VGA ou DisplayPort à un périphérique d'affichage externe et l'autre extrémité au port correspondant de votre Mini PC. Connexion d'un câble HDMI Connecter un écran via le port combiné...
  • Page 80 Connexion d'un câble VGA Connexion d'un câble DisplayPort Série PN...

  • Page 81: Connecter Un Clavier Ou Une Souris Usb

    Connecter un clavier ou une souris USB Le Mini PC est compatible avec la plupart des souris et claviers USB. Vous pouvez également y connecter le dongle USB d'un clavier ou d'une souris sans fil. Pour connecter un clavier ou une souris à votre Mini PC : Connectez le câble USB de votre clavier ou souris à...

  • Page 82: Allumez Votre Mini Pc

    Allumez votre Mini PC Appuyez sur le bouton d'alimentation pour allumer votre Mini PC. Série PN...

  • Page 83: Éteindre Le Mini Pc

    Éteindre le Mini PC Si le Mini PC ne répond pas ou s'il se bloque, maintenez le bouton d'alimentation enfoncé pendant au moins quatre (4) secondes pour forcer le Mini PC à s'éteindre. Basculer le Mini PC en mode veille Pour basculer votre Mini PC en mode veille par une simple pression du bouton d'alimentation, recherchez Panneau de configuration dans le champ de recherche de Windows, puis rendez-vous dans Matériel et audio >...

  • Page 84: Charger Les Paramètres Par Défaut Du Bios

    Charger les paramètres par défaut du BIOS Pour charger les valeurs par défaut de chaque paramètre du BIOS : Accédez au BIOS en appuyant sur <F2> ou <Suppr.> sur l'écran du POST. REMARQUE : Le POST (Power-On Self Test) est une série de tests de diagnostic exécutés à...

  • Page 85: Mise À Niveau Du Mini Pc

    Mise à niveau du Mini PC...
  • Page 86 IMPORTANT ! • Achetez et faites installer les modules de mémoire, la carte WiFi et/ou le SSD uniquement auprès d'un revendeur agréé pour assurer une fiabilité et une compatibilité optimales. Renseignez-vous auprès d'un centre agréé pour plus d'informations. • Assurez-vous que vos mains sont sèches avant de procéder à l'installation de composants additionnels.

  • Page 87: Retirer Le Couvercle Inférieur

    Retirer le couvercle inférieur Éteignez votre Mini PC et déconnectez tous les câbles et les périphériques. Placez la face supérieure du Mini PC sur une surface plane et stable. Desserrez complètement les quatre (4) vis du couvercle inférieur. Série PN...
  • Page 88 Retirez le couvercle inférieur en maintenant les deux vis captives positionnées en diagonale l'une en face de l'autre et en soulevant doucement le couvercle jusqu'à ce qu'il se dégage du châssis. Retournez le couvercle inférieur et placez-le à côté du châssis comme indiqué. REMARQUE : Vous ne verrez un câble SATA que si vous avez acheté...

  • Page 89: Replacer Le Couvercle Inférieur

    Replacer le couvercle inférieur Remettez le couvercle inférieur sur le châssis. Fixez le couvercle inférieur en serrant les quatre (4) vis captives. Série PN...

  • Page 90: Installer Des Modules De Mémoire

    Votre Mini PC est doté de deux interfaces de connexion SO-DIMM dédiées à l'installation de modules de mémoire DDR5. IMPORTANT ! Rendez-vous sur le site https://www.asus.com pour consulter une liste des modules de mémoire compatibles. Seuls les modules de mémoire DDR5 SO-DIMM peuvent être installés dans le Mini PC.

  • Page 91: Installer Un Disque Dur Ou Ssd 2,5

    Installer un disque dur ou SSD 2,5" (Optionnel) Si le câble SATA n'est pas préinstallé, installez-le en fixant l'extrémité moulée au couvercle inférieur avec deux (2) vis fournies (A) et en insérant l'autre extrémité dans le connecteur SATA de la carte mère (B). Série PN...
  • Page 92 Préparez votre disque dur ou SSD 2,5", puis insérez-le dans la baie de stockage située sur le couvercle inférieur de votre Mini PC. Fixez votre disque dur ou SSD au couvercle inférieur avec les deux (2) vis de serrage à main fournies. IMPORTANT ! Cet appareil prend uniquement en charge les disques durs ou SSD 2,5"...

  • Page 93: Installer Un Ssd M.2

    Installer un SSD M.2 Votre Mini PC possède deux (2) slots M.2 dans le châssis. Pour installer un SSD M.2 dans le châssis Alignez et insérez un SSD M.2 2280 dans l'un des deux slots situés à l'intérieur du Mini PC. Alignez le pas de vis du SSD M.2 2280 avec celui de l'emplacement dédié...
  • Page 94 < 30 • Pour remplacer le pad thermique vous-même, vérifiez auprès d'un partenaire de service ASUS près de chez vous (www.asus.com/fr/support) la disponibilité de pads thermiques de rechange. • La disponibilité des pièces de rechange peut varier selon les pays.
  • Page 95 ATTENTION ! Les performances de dissipation thermique peuvent encore varier même si vous avez remplacé le pad thermique par un autre qui répond aux spécifications ci-dessus. Pour éviter d'endommager le SSD M.2, vous devez faire remplacer le pad thermique dans un centre d'assistance près de chez vous.

  • Page 96: Installer Une Carte Wifi

    Installer une carte WiFi REMARQUE : Votre Mini PC intègre un slot M.2 dédié aux modules WiFi et Bluetooth 2230. Rendez-vous sur le site https://www.asus.com pour consulter la liste des modules WiFi et Bluetooth compatibles. (Optionnel) Retirez le SSD M.2 si un SSD M.2 est installé. Pour retirer le SSD M.2, retirez la vis du pas de vis, puis retirez le SSD M.2.
  • Page 97 Alignez et insérez une carte WiFi dans le slot du Mini PC. Alignez le pas de vis de la carte WiFi avec celui de l'emplacement dédié à son installation, puis fixez le tout à l'aide de la vis fournie. (Optionnel) Connectez les antennes à votre carte WiFi. REMARQUE : •...
  • Page 98 Série PN...

  • Page 99: Module Tpm

    Module TPM...

  • Page 100: À Propos Du Module Tpm

    • Le fTPM est pris en charge par défaut, mais peut ne pas être activé. Pour plus d'informations sur l'activation du TPM, veuillez consulter : www.asus.com/fr/support. • Le dTPM est optionnel et est disponible sur certains modèles uniquement Vous pouvez utiliser les méthodes suivantes pour vérifier si votre système dispose d'une puce dTPM : •...

  • Page 101: Annexes

    Annexes...

  • Page 102: Consignes De Sécurité

    Consignes de sécurité Votre Mini PC a été conçu et testé pour satisfaire aux normes de sécurité les plus récentes en matière d'équipements informatiques. Toutefois, afin de garantir une utilisation sans risque de ce produit, il est important que vous respectiez les consignes de sécurité...

  • Page 103: Configurer Le Système

    Configurer le système • Avant d'utiliser votre système, lisez et suivez les instructions de la documentation. • N'utilisez pas ce produit à proximité de liquides ou d'une source de chaleur. • Positionnez le système sur une surface stable. • Les ouvertures situées sur le boîtier de l'appareil sont destinées à la ventilation.
  • Page 104 • Évitez tout contact avec les composants chauds à l'intérieur du Mini PC. Pendant le fonctionnement, certains composants deviennent assez chauds pour brûler la peau. Avant de retirer le couvercle de l'ordinateur, éteignez-le, déconnectez le câble d'alimentation et attendez environ 30 minutes afin que les composants refroidissent.

  • Page 105: Informations Réglementaires

    Informations réglementaires Notice relative au revêtement de l'appareil IMPORTANT ! Pour maintenir le niveau de sécurité électrique et fournir une meilleure isolation, un revêtement a été appliqué pour isoler le châssis de cet appareil. Veuillez toutefois noter que les zones de l'appareil où se trouvent les différentes interfaces de connexion ne disposent pas de ce revêtement spécial.
  • Page 106 Déclaration de ISDE pour la plage 5,925-7,125 GHz Appareils RLAN : • Devices shall not be used for control of or communications with unmanned aircraft systems. • Les dispositifs ne doivent pas être utilisés pour commander des systèmes d’aéronef sans pilote ni pour communiquer avec de tels systèmes. Déclaration ISDE relative à...
  • Page 107 Déclaration de conformité d'Innovation, Sciences et Développement économique du Canada (ISDE) Le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique du Canada applicables aux appareils radio exempts de licence. Son utilisation est sujette aux deux conditions suivantes : (1) cet appareil ne doit pas créer d'interférences et (2) cet appareil doit tolérer tout type d'interférences, y compris celles susceptibles de provoquer un fonctionnement non souhaité...
  • Page 108 ASUS développe une conception écologique pour tous ses produits et s'assure que des standards élevés en terme de protection de l'environnement sont respectés tout au long du processus de fabrication. De plus, ASUS met à votre disposition des informations sur les différentes normes de respect de l'environnement.
  • Page 109 à l'énergie (2009/125/EC). La mise en place spécifique de mesures vise à l'amélioration de la performance environnementale de produits spécifiques ou de multiples types de produits. ASUS fournit les informations du produit sur : https://esg.asus.com/Compliance.htm. Ne jetez PAS ce produit avec les déchets ménagers. Ce produit a été...
  • Page 110 économies d'argent tout en protégeant l'environnement par le biais de pratiques et de produits éco-énergétiques. Tous les produits ASUS portant le logo ENERGY STAR® sont conformes au standard ENERGY STAR® et intègrent la fonctionnalité d'économie d'énergie activée par défaut. L'écran passe automatiquement en mode veille dans un délai de 10 minutes d'inactivité;...
  • Page 111 2014/53/UE. La déclaration de conformité de l'UE peut être téléchargée à partir du site internet suivant : https://www.asus.com/fr/support/. Dans la plage de fréquence 5150-5350 MHz, le WiFi est restreint à une utilisation en intérieur dans les pays listés dans le tableau ci-dessous :...

  • Page 112: Service Et Assistance

    Service et assistance Visitez notre site multilingue d'assistance en ligne sur : https://www.asus.com/fr/support/. Série PN...
