5. Erhöhen Sie die Eingangsempfindlichkeit
durch Rechtsdrehung bis die Clipping LED
aufleuchtet. Drehen Sie nun den Drehreg-
ler gegen den Uhrzeigersinn bis die Clip-
ping LED wieder erlischt.
6. Wiederholen Sie diesen Vorgang für jeden
genutzten Signaleingang.
WICHTIG: Der „Load Jumper" muss auf je-
den Fall zuerst umkonfiguriert werden, bevor
die Eingangsempfindlichkeit eines Kanals
auf Werte > 11 Volt eingestellt wird. (siehe
Seite 5, Punkt 1). Eine Missachtung kann zu
Schäden am Prozessor führen.
9. Konfiguration des DSPs
Es wird dringend empfohlen, vor der er-
sten Inbetriebnahme des Soundsystems
die grundlegenden Einstellungen im DSP
mit Hilfe der DSP PC-Tool Software vorzu-
nehmen.
Nun können Sie den Signalprozessor mithilfe
der DSP PC-Tool Software frei konfigurieren.
Nützliche Hinweise zur korrekten Einstellung
entnehmen Sie unserer Knowledge Base,
welche auf unserer Webseite bereit steht.
Achtung: Es wird dringend empfohlen, die
Lautstärke am Radio auf Minimum zu dre-
hen und an sämtliche Signalausgänge des
DSP ULTRA S noch nichts anzuschließen.
Speziell bei Verwendung in vollaktiven Syste-
men besteht sonst Zerstörungsgefahr für die
Lautsprecher.
10. Eingangssignal analysieren
Prüfen Sie nun mit Hilfe des Input Signal
Analyzers (ISA) der DSP PC-Tool Software
das Eingangssignal auf werkseitig einge-
stelltes Equalizing und Allpass-Filter. Infor-
mationen zum ISA finden Sie in der umfang-
reichen Knowledge Base unserer Webseite
www.audiotec-fischer.com.
Achtung: Es wird dringend empfohlen, vor
der ersten Inbetriebnahme die Lautstärke an
der Signalquelle auf Minimum zu drehen und
an die Signalausgänge des DSP ULTRA S
noch nichts anzuschließen, bis die grundle-
genden Einstellungen im Signalprozessor vor-
genommen wurden. Speziell bei Verwendung
in vollaktiven Systemen besteht sonst Zerstö-
rungsgefahr für die Lautsprecher.
11. Anschluss der Vorverstärkerausgänge
Die 12 Vorverstärkerausgänge (Line Output)
können Sie nun mit entsprechenden Kabeln
(RCA / Cinch-Kabel) mit den Vorverstärker- /
Lowlevel- / Cinch-Eingängen der nachge-
schalteten Verstärker verbinden. Die Aus-
gänge liefern eine maximale Ausgangsspan-
nung von 8 Volt. Bei Verwendung einer dieser
Ausgänge, ist es zwingend erforderlich, den
Remote-Ausgang (Remote Out) zum Ein-
schalten eines angeschlossenen Verstärkers
zu verwenden, da ansonsten Störgeräusche
auftreten können.
12. Sound Tuning
Nun können Sie Ihr Sound Setup erstellen.
Informationen rund um das Sound Tuning fin-
den Sie in unserer umfangreichen Knowledge
Base auf audiotec-fischer.com oder kontak-
tieren Sie Ihren HELIX Fachhändler vor Ort.
13. Optional: Konfiguration der Masseanbin-
dung
Beim HELIX DSP ULTRA S ist die Signalmas-
se galvanisch von der Bordnetzmasse ge-
trennt. Dies ist in den meisten Fahrzeugen die
beste Option, um Störgeräusche wie z.B. von
der Lichtmaschine zu unterbinden.
Allerdings gibt es auch Fälle, wo die Massen
direkt „hart" oder über einen 200 Ohm Wider-
stand „weich" verbunden werden müssen.

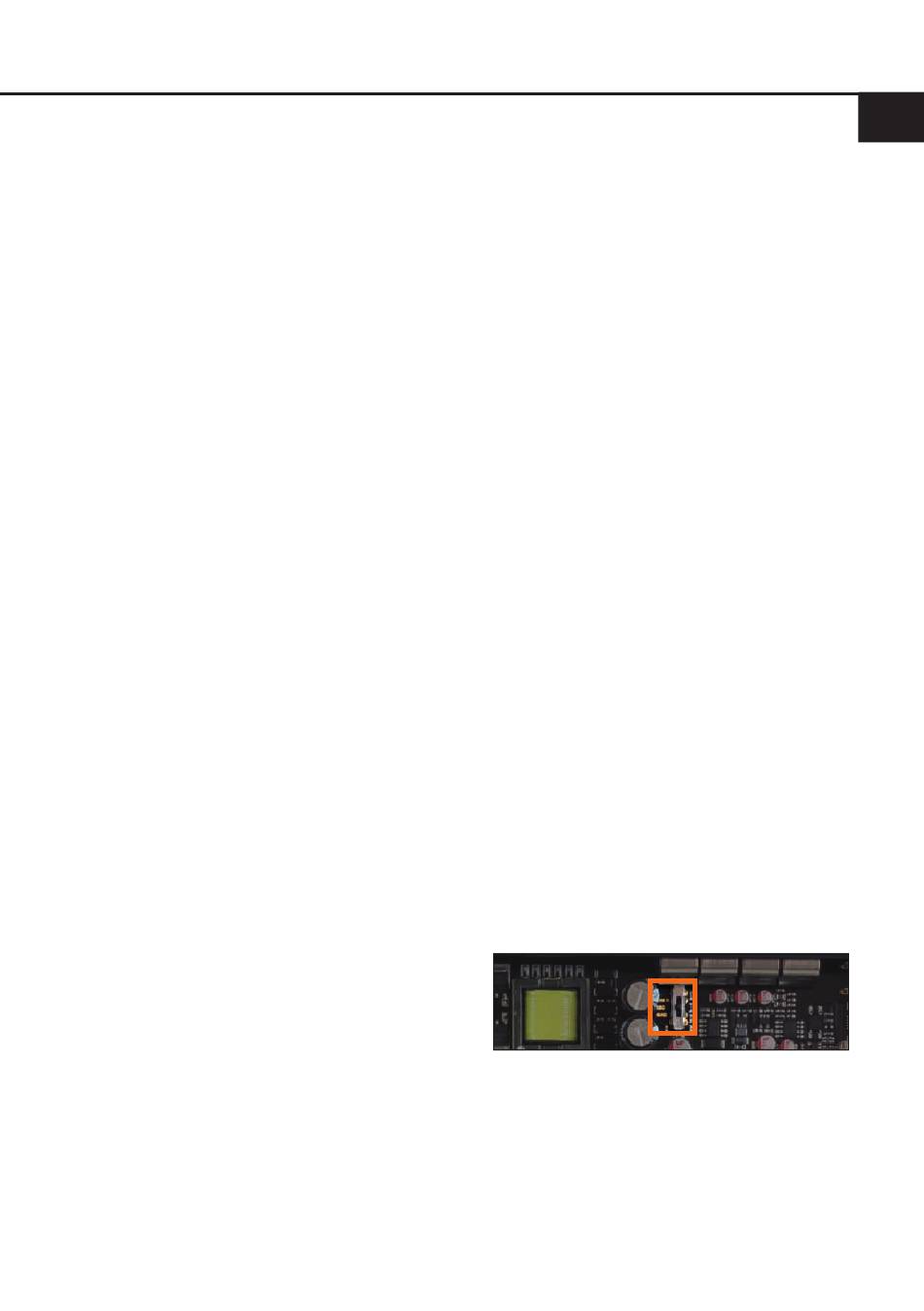

Um die Masseverbindung mit Hilfe des Mas-
seschalters einstellen zu können, muss das
Gerät wie auf Seite 5 unter Punkt 1 beschrie-
ben geöffnet und der Masseschalter auf die
entsprechende Position gestellt werden.
- Mittelstellung (ISO): Massen galvanisch ge-
trennt.
- Linksanschlag (GND): Massen „hart" zusam-
mengeschaltet.
- Rechtsanschlag (200 Ω): Massen „weich"
gekoppelt.
