Hardware-Konfiguration

Konfigurieren Sie den HELIX DSP ULTRA S in
der nachfolgenden Reihenfolge
Achtung: Für die Durchführung der nachfol-
genden Schritte werden Spezialwerkzeuge und
Fachwissen benötigt. Um Anschlussfehler und
Beschädigungen zu vermeiden, fragen Sie im
Zweifelsfall Ihren Einbauspezialisten und beach-
ten Sie zwingend die allgemeinen Anschluss- und
Einbauhinweise (siehe Seite 2).
1. Konfiguration des „Load Jumpers" für den
Highlevel-Eingang
Bevor Sie die Konfiguration des „Load Jum-
pers" ändern, beachten Sie bitte die folgenden
Hinweise. Eine Änderung ist nur erforderlich,
wenn Sie Geräte aus den folgenden Katego-
rien an die Highlevel-Eingänge anschließen:
- Premium Soundsystem-Verstärker mit
mehr als 50 W RMS Ausgangsleistung
Für Standardanwendungen wie den An-
schluss von:
- Original-Radios
- Aftermarket-Radios über Cinch-Kabel
ist eine Änderung nicht erforderlich. In diesem
Fall können Sie direkt mit Punkt 2, „Anschluss
der Vorverstärkereingänge", fortfahren.
So ändern Sie die Einstellung des „Load
Jumpers":
a. Signalprozessor öffnen
Entfernen Sie das Seitenblech mit den Vor-
verstärkerausgängen (Line Output), indem
Sie die fünf Kreuzschlitzschrauben lösen
und das Bodenblech zur Seite aus dem
Kühlkörper herausziehen.
b. Ausgangsspannung der Signalquelle
ermitteln
Wir empfehlen, die maximale Ausgangs-
spannung mithilfe eines geeigneten Mess-
geräts zu ermitteln oder sich an Ihren au-
torisierten HELIX Fachhändler zu wenden.
Wenn Sie unsicher sind, empfehlen wir,
den „Load Jumper" zu entfernen, um mög-
liche Schäden am Gerät zu vermeiden.
c. „Load Jumper" entfernen / gesteckt las-
sen
Zum Entfernen ziehen sie den Jumper ein-
fach nach oben hin ab, siehe Abbildung 2.

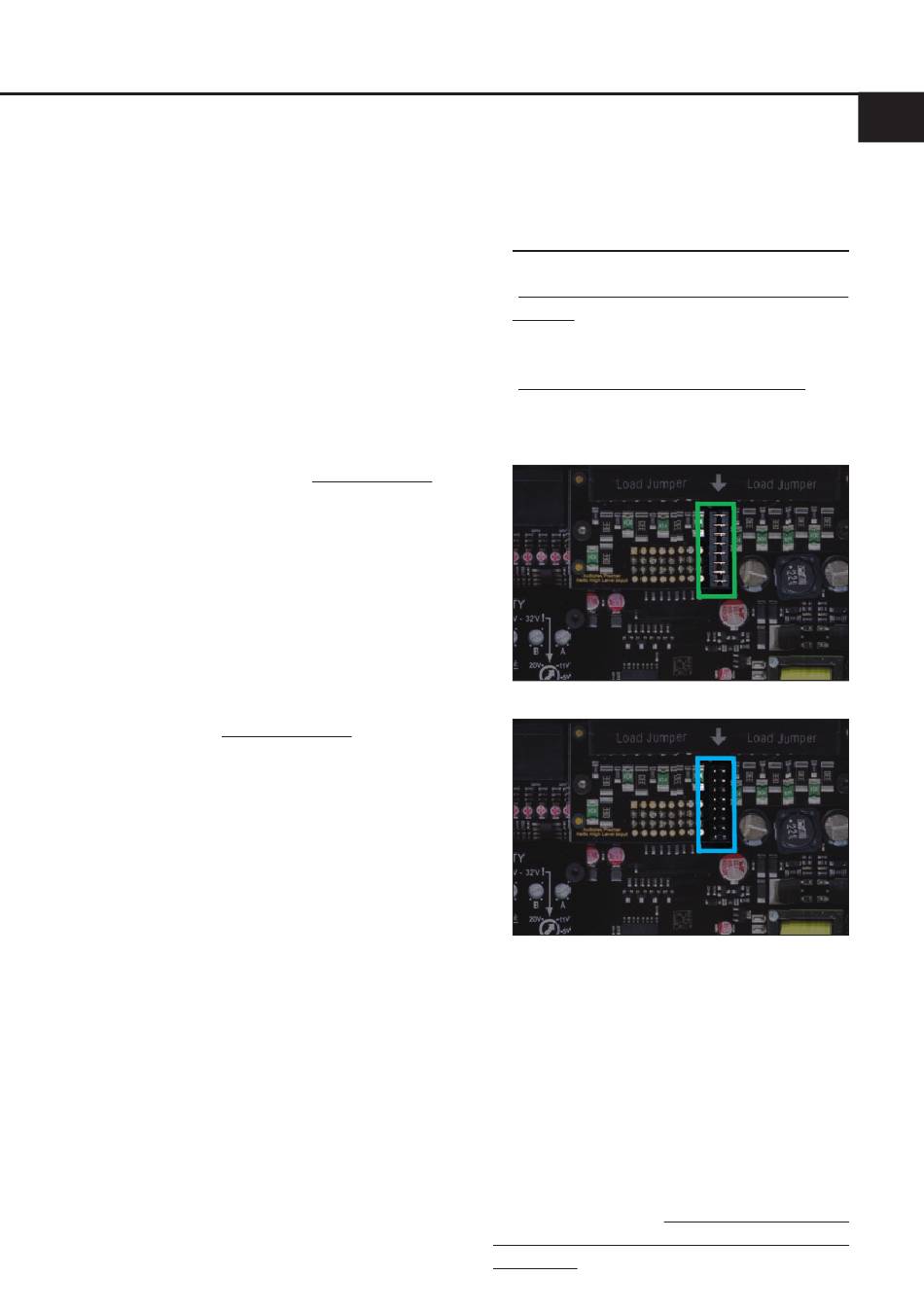

Übersicht „Load Jumper" Konfiguration:
„Load Jumper" gesteckt ( werkseitig / siehe
Abb. 1):
Wertebereich: Highlevel
„Load Jumper" entfernt (siehe Abb.2):
Wertebereich: Highlevel
Abbildung 1:
Abbildung 2:
d. Signalprozessor
bauen
2. Anschluss der Vorverstärkereingänge
Die acht Vorverstärkereingänge (Line In-
put) können mit entsprechenden Kabeln
an die RCA / Cinch-Ausgänge des Werks-
bzw. Nachrüstradios angeschlossen wer-
den. Im Signalprozessor lassen sich die
Signaleingänge über die DSP PC-Tool Soft-
ware frei den Vorverstärkerausgängen (Line
Output) zuweisen. Die Eingangsempfind-
lichkeit ist für alle Kanäle ab Werk auf 4 Volt
eingestellt. Es ist jedoch möglich, die Ein-
4 - 11 Volt
12 - 32 Volt
wieder zusammen-
