Hardware-Konfiguration
ware samt der USB-Treiber vollständig instal-
liert ist.
Im folgenden Abschnitt lesen Sie die wich-
tigsten Schritte zum Anschluss und der ersten
Inbetriebnahme:
1. Laden Sie die DSP PC-Tool Software unter
www.audiotec-fischer.com herunter und
installieren diese auf ihrem Computer.
2. Schließen Sie danach den Signalprozessor
mit dem beiliegenden USB-Kabel an den
Computer an. Wenn Sie längere Distanzen
zu überbrücken haben, verwenden Sie bitte
eine aktive USB-Verlängerung mit integrier-
tem Repeater.
3. Schalten Sie erst den DSP ULTRA S ein
und starten Sie anschließend die Software.
Sofern die Betriebssoftware des Signalpro-
zessors nicht mehr aktuell ist, wird diese
automatisch aktualisiert.
8. Einstellung der Eingangsempfindlichkeit
der analogen Signaleingänge
ACHTUNG:
Eingangsempfindlichkeit des DSP ULTRA S
an die Signalquelle anzupassen, um eine
bestmögliche Signalqualität zu garantieren
und Schäden am Signalprozessor zu vermei-
den. Bei Nutzung des Highlevel-Eingangs als
Signaleingang ist es zuvor zwingend notwen-
dig, dessen „Load Jumper" zu konfigurieren
(siehe Seite 5, Punkt 1).
Um die Eingangsempfindlichkeit ändern zu
können, muss das Gerät, wie auf Seite 5 unter
Punkt 1 beschrieben, geöffnet werden.
Anschließend können sie mit Hilfe der acht

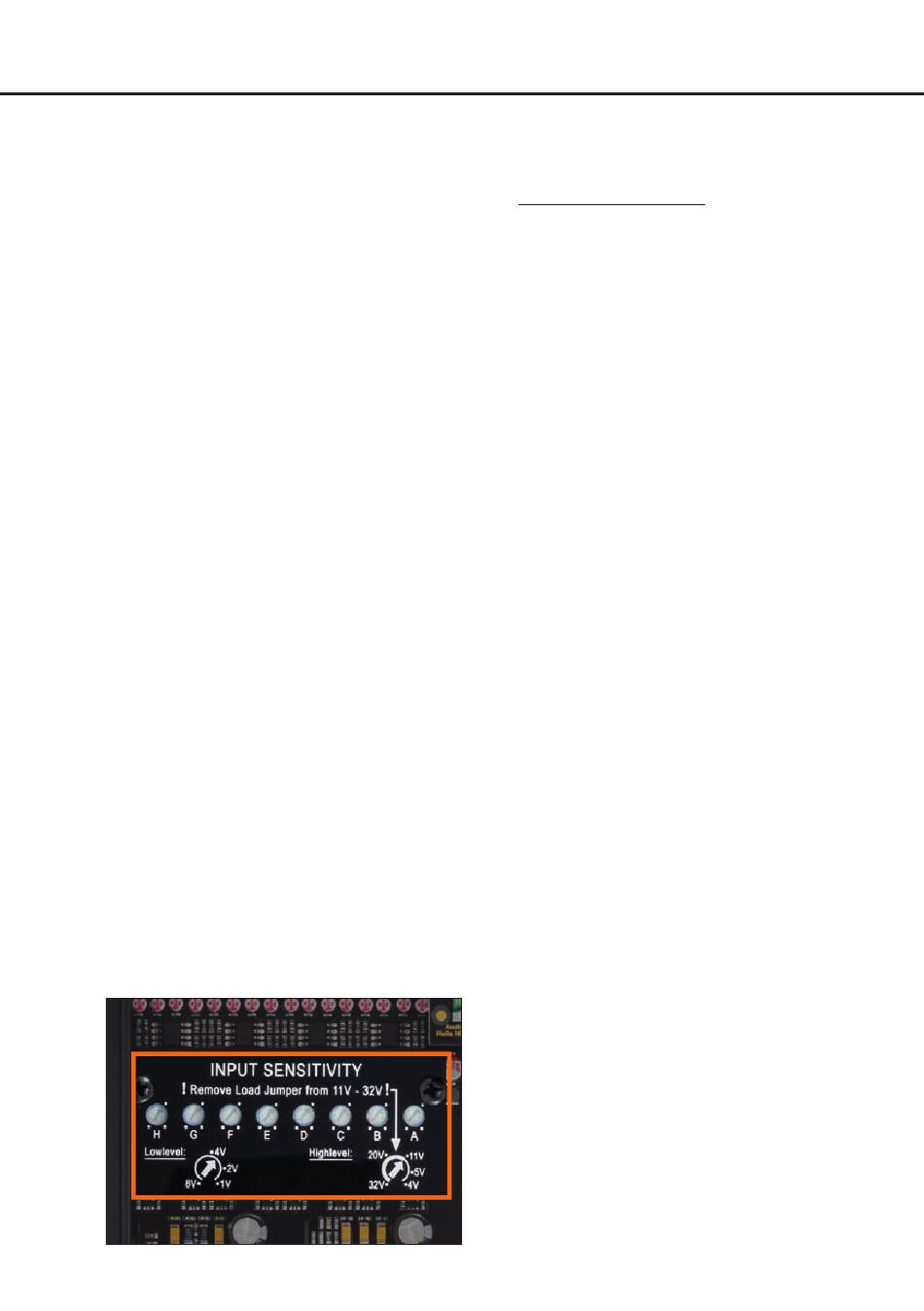

Drehregler (siehe Markierung im nachfol-
genden Bild) die Empfindlichkeit für jeden Ka-
nal einzeln justieren.
8
Es ist zwingend notwendig, die
Die Einstellung beeinflusst die Highlevel- und
Vorverstärker-Signaleingänge.
Die Regelbereiche sind:
Highlevel: 4 - 32 Volt
Line Input / Cinch: 1 - 8 Volt
Werkseitig ist die Eingangsempfindlichkeit auf
11 Volt (Highlevel) bzw. 3 Volt (Line Input /
Cinch) voreingestellt. Dies ist in nahezu allen
Fällen bereits die optimale Einstellung.
Sollte die Signalquelle eine niedrigere Aus-
gangsspannung liefern, kann die Eingangs-
empfindlichkeit stufenlos angehoben werden.
Sofern Ihre Signalquelle eine höhere Aus-
gangsspannung liefert, beispielsweise im
Falle eines vorgeschalteten OEM / Werksver-
stärkers, muss die Eingangsempfindlichkeit
zwingend abgesenkt und die korrekte Konfi-
guration des „Load Jumpers" überprüft wer-
den (Seite 5, Punkt 1).
Sollten Sie sich bzgl. der Ausgangsspannung
Ihrer Signalquelle nicht sicher sein, kontaktie-
ren Sie Ihren HELIX Fachhändler.
Die Clipping LED (siehe Seite 4, Punkt 3) des
DSP ULTRA S dient dabei als Kontrollinstru-
ment.
Zur Einstellung gehen Sie bitte wie folgt vor
(Die Einstellung geht leichter vonstatten,
wenn Sie die Eingangskanäle nacheinander
anschließen und einstellen):
1. Schließen Sie während dieser Prozedur
keinen Verstärker an die Ausgänge des
Signalprozessors.
2. Schalten Sie den Signalprozessor ein.
3. Drehen Sie die Lautstärke Ihres Radios
auf 90 % der Gesamtlautstärke und spie-
len Sie ein geeignetes Testsignal, z.B. das
spezielle, einzigartige „Input Gain Setup"
Signal aus dem Testsignale Ordner des
DSP PC-Tools, (Vollaussteuerung 0 dB)
ab.
4. Sollte die Clipping LED bereits leuch-
ten, verringern Sie mit Hilfe des entspre-
chenden Drehreglers die Eingangsemp-
findlichkeit des jeweiligen Kanals, bis die
Clipping LED erlischt.
