Eaton TRIPP-LITE N600P-288A-12 Owner's Manual

Eaton TRIPP-LITE N600P-288A-12 Owner's Manual

High-density fiber patch panel 2u with 12x splice cassettes, 288x lc/apc sm 0.9 mm, 1.5m pigtail
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

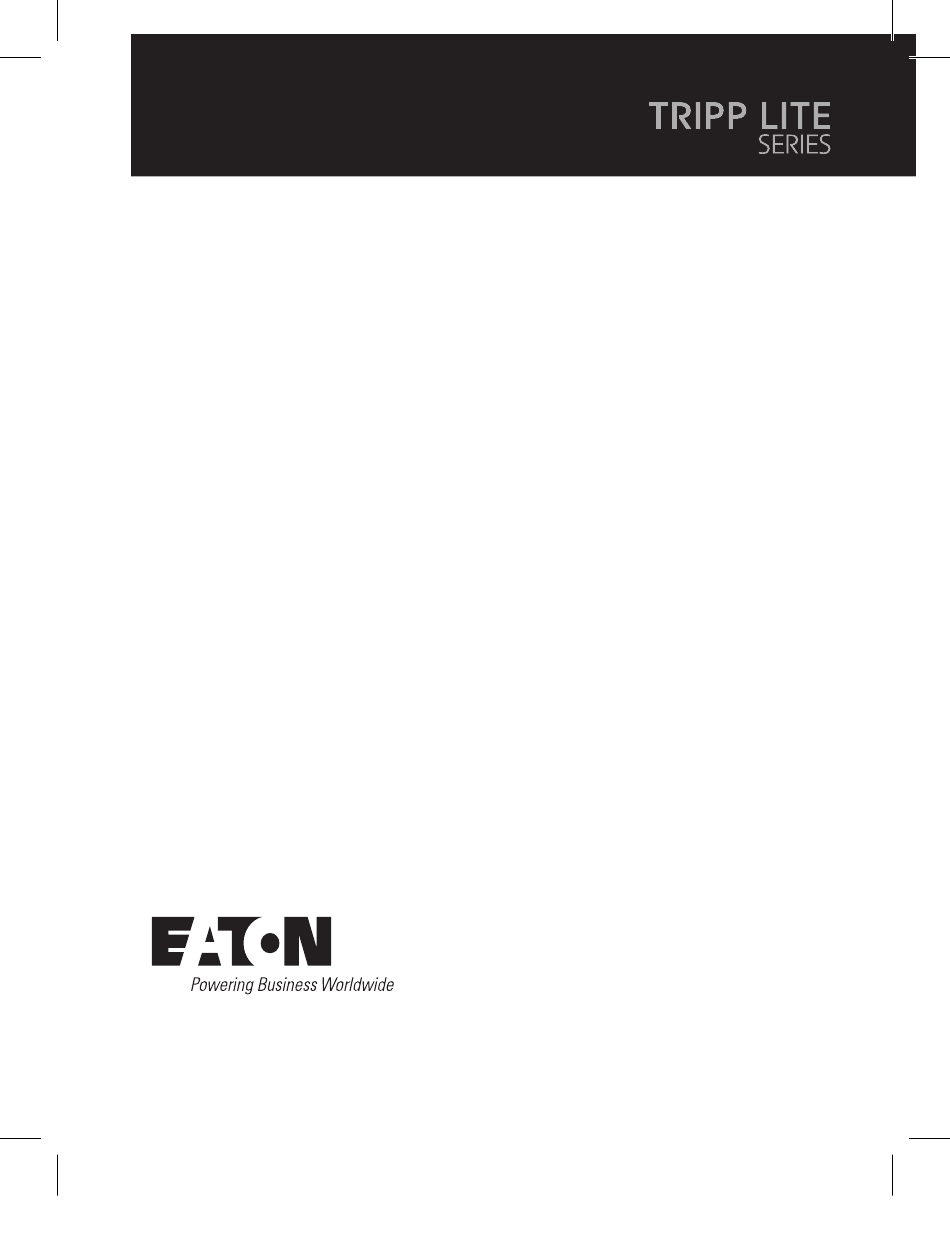

Owner's Manual
High-Density
Fiber Patch Panel
2U with 12x Splice Cassettes,
288x LC/APC SM 0.9 mm,
1.5M Pigtail
Español 13
Français 25
03-497-9347A5_revA.indb 1
03-497-9347A5_revA.indb 1
Model:
N600P-288A-12
1/4/2024 10:48:57 AM
1/4/2024 10:48:57 AM
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TRIPP-LITE N600P-288A-12 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Eaton TRIPP-LITE N600P-288A-12

Summary of Contents for Eaton TRIPP-LITE N600P-288A-12

  • Page 1 Owner’s Manual High-Density Model: Fiber Patch Panel N600P-288A-12 2U with 12x Splice Cassettes, 288x LC/APC SM 0.9 mm, 1.5M Pigtail Español 13 Français 25 03-497-9347A5_revA.indb 1 03-497-9347A5_revA.indb 1 1/4/2024 10:48:57 AM 1/4/2024 10:48:57 AM...

  • Page 2: Product Overview

    1. Product Overview 3.8 [96.16] 6.3 [159.48] 19 [485] 18.5 [470.1] 18.4 [467.9] 17.9 [454] [88] INCHES [mm] 2. Package Contents Single M3*4 M4*6 Black Splicing Nylon Spiral Countersunk Countersunk Velcro Protective Cable Wrapping Description Head Screw Head Screw Tube Ties Bands Quantity...

  • Page 3: Installation

    3. Installation 3.1 Installing the Panel 1. Unpack the panel chassis and shelf and place on a flat surface. 2. Install the shelf into back side of the chassis and secure the shelf using the included M4 screws. Description M4*6 Screw Quantity 4 Pcs.
  • Page 4 3. Installation 3. Secure the M3 screw on the bottom middle of the chassis. Description M3*4 Screw Quantity 1 Pc 4. Install the panel into the rack. 03-497-9347A5_revA.indb 4 03-497-9347A5_revA.indb 4 1/4/2024 10:48:57 AM 1/4/2024 10:48:57 AM...

  • Page 5: Installing Cable

    3. Installation 3.2 Installing Cable 1. Remove the splicing cassette from the panel. Note: When removing the cassette module, there is a bolt that prevents the module from being pulled out. The cable connected with the module should be pulled out first, followed by the bolt. 03-497-9347A5_revA.indb 5 03-497-9347A5_revA.indb 5 1/4/2024 10:48:57 AM...
  • Page 6 3. Installation 2. Remove the top cover of the cassette. Note: 24 pcs. of LC pigtail have been preloaded into the cassette. 3. Splice the desired pigtail with the fiber drop cable in accordance with standard industry splicing practices. After splicing the fiber trunk cable, the fanout of the trunk cable should be attached to the shelf with the included nylon cable ties.
  • Page 7 3. Installation Description Nylon Cable Tie Quantity 10 Pcs. Description Single Splicing Protective Tube Quantity 288 Pcs., 24 Pcs. per module Description Spiral Wrapping Bands Quantity 1 Pc. Description Black Velcro Tie Quantity 1 Roll 03-497-9347A5_revA.indb 7 03-497-9347A5_revA.indb 7 1/4/2024 10:48:57 AM 1/4/2024 10:48:57 AM...
  • Page 8 3. Installation 4. To insert the cassette back into the panel after splicing, first pull out the bolt and align the cassette with the panel with port 1 on the left. Then, push the cassette into the panel. 03-497-9347A5_revA.indb 8 03-497-9347A5_revA.indb 8 1/4/2024 10:48:57 AM 1/4/2024 10:48:57 AM...
  • Page 9 3. Installation 5. Once a cassette module has been spliced with a fiber drop cable, patch cords can be installed using the connections on the front of the cassette. To prevent the cable from bending, use the integrated cable loops on the module cover to organize cables.
  • Page 10 03-497-9347A5_revA.indb 10 03-497-9347A5_revA.indb 10 1/4/2024 10:48:57 AM 1/4/2024 10:48:57 AM...
  • Page 11 03-497-9347A5_revA.indb 11 03-497-9347A5_revA.indb 11 1/4/2024 10:48:57 AM 1/4/2024 10:48:57 AM...
  • Page 12 Eaton has a policy of continuous improvement. Specifications are subject to change without notice. Photos and illustrations may differ slightly from actual products. Eaton 1000 Eaton Boulevard Cleveland, OH 44122 United States Eaton.com © 2024 Eaton Eaton is a registered All Rights Reserved trademark.

  • Page 13: Manual Del Propietario

    Manual del Propietario Panel de conexiones de fibra Modelo: de alta densidad N600P-288A-12 2U con 12 casetes de empalme, 288x LC/APC SM 0.9 mm, pigtail de 1.5 m English 1 Français 25 03-497-9347A5_revA.indb 13 03-497-9347A5_revA.indb 13 1/4/2024 10:48:57 AM 1/4/2024 10:48:57 AM...

  • Page 14: Descripción General Del Producto

    1. Descripción General del Producto [96.16] 6.3 [159.48] 19 [485] 18.5 [470.1] 18.4 [467.9] 17.9 [454] [88] PULGADAS [mm] 2. Contenido del Empaque Tubo Tornillo Tornillo Correa protector de cabeza de cabeza Amarres Bandas de avellanada avellanada velcro empalme de cables envoltura Descripción M3*4...

  • Page 15: Instalación Del Panel

    3. Instalación 3.1 Instalación del Panel 1. Desempaque el chasis del panel y el estante y colóquelos sobre una superficie plana. 2. Instale el estante en la parte posterior del chasis y fíjelo con los tornillos M4 incluidos. Descripción Tornillo M4*6 Cantidad 4 piezas 03-497-9347A5_revA.indb 15...
  • Page 16 3. Instalación 3. Fije el tornillo M3 en la parte inferior central del chasis. Descripción Tornillo M3*6 Cantidad 1 pieza 4. Instale el panel en el rack. 03-497-9347A5_revA.indb 16 03-497-9347A5_revA.indb 16 1/4/2024 10:48:58 AM 1/4/2024 10:48:58 AM...

  • Page 17: Instalación Del Cable

    3. Instalación 3.2 Instalación del Cable 1. Retire el casete de empalme del panel. Nota: Al extraer el módulo del casete, hay un perno que impide que el módulo salga. El cable conectado con el módulo debe retirarse primero, seguido del perno. 03-497-9347A5_revA.indb 17 03-497-9347A5_revA.indb 17 1/4/2024 10:48:58 AM...
  • Page 18 3. Instalación 2. Retire la tapa superior del casete. Nota: 24 piezas de pigtails LC han sido precargadas en el casete. 3. Empalme el pigtail deseado y el cable de bajada de fibra de acuerdo con las prácticas de empalme estándar de la industria. Después de empalmar el cable troncal de fibra, el fanout del cable troncal debe sujetarse al estante con los amarres de cables de nailon incluidos.
  • Page 19 3. Instalación Descripción Amarre de Nailon para Cable Cantidad 10 unidades Descripción Tubo protector de empalme único Cantidad 288 piezas, 24 piezas por módulo Descripción Bandas de envoltura en espiral Cantidad 1 pieza Descripción Correa de velcro negra Cantidad 1 Rollo 03-497-9347A5_revA.indb 19 03-497-9347A5_revA.indb 19 1/4/2024 10:48:58 AM...
  • Page 20 3. Instalación 4. Para volver a insertar el casete en el panel tras el empalme, tire primero del perno y alinee el casete con el panel con el puerto 1 a la izquierda. Luego, introduzca el casete en el panel. 03-497-9347A5_revA.indb 20 03-497-9347A5_revA.indb 20 1/4/2024 10:48:58 AM...
  • Page 21 3. Instalación 5. Una vez que se ha empalmado un módulo de casete con un cable de bajada de fibra, se pueden instalar cables de conexión utilizando las conexiones de la parte frontal del casete. Para evitar que el cable se doble, utilice los bucles integrados en la cubierta del módulo para organizar los cables.
  • Page 22 03-497-9347A5_revA.indb 22 03-497-9347A5_revA.indb 22 1/4/2024 10:48:58 AM 1/4/2024 10:48:58 AM...
  • Page 23 03-497-9347A5_revA.indb 23 03-497-9347A5_revA.indb 23 1/4/2024 10:48:58 AM 1/4/2024 10:48:58 AM...
  • Page 24 Eaton tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso. Las fotografías e ilustraciones pueden diferir ligeramente de los productos reales. Eaton 1000 Eaton Boulevard Cleveland, OH 44122 United States Eaton.com © 2024 Eaton Eaton es una marca registrada.

  • Page 25: Manuel De L'utilisateur

    Manuel de l'utilisateur Panneau de brassage de fibre Modèle : optique à haute densité N600P-288A-12 2U avec 12 cassettes d'épissure, 288 x LC/APC SM 0,9 mm, queue de cochon 1,5 m English 1 Español 13 03-497-9347A5_revA.indb 25 03-497-9347A5_revA.indb 25 1/4/2024 10:48:59 AM 1/4/2024 10:48:59 AM...

  • Page 26: Aperçu Du Produit

    1. Aperçu du produit [96,16] 6,3 [159,48] 19 [485] 18,5 [470,1] 18,4 [467,9] 17,9 [454] [88] mm [pouces] 2. Contenu de l'emballage Tube de protection Vis à tête Vis à tête Attache pour Attaches Bandes fraisée fraisée velcro épissure autobloquantes d'emballage Description M3*4...

  • Page 27: Installation Du Panneau

    3. Installation 3.1 Installation du panneau 1. Déballer le châssis du panneau et l'étagère et les placer sur une surface plane. 2. Installer l'étagère à l'arrière du châssis et la fixer avec les vis M4 fournies. Description Vis M4*6 Quantité 4 pièces 03-497-9347A5_revA.indb 27 03-497-9347A5_revA.indb 27...
  • Page 28 3. Installation 3. Fixer la vis M3 au milieu de la partie inférieure du châssis. Description Vis M3*4 Quantité 1 pièce 4. Installer le panneau dans le rack. 03-497-9347A5_revA.indb 28 03-497-9347A5_revA.indb 28 1/4/2024 10:48:59 AM 1/4/2024 10:48:59 AM...

  • Page 29: Installation Du Câble

    3. Installation 3.2 Installation du câble 1. Retirer la cassette d'épissure du panneau. Remarque : lors du retrait du module de cassette, un boulon empêche le module d'être retiré. Retirer le câble relié au module d'abord, puis le boulon. 03-497-9347A5_revA.indb 29 03-497-9347A5_revA.indb 29 1/4/2024 10:48:59 AM 1/4/2024 10:48:59 AM...
  • Page 30 3. Installation 2. Retirer le couvercle supérieur de la cassette. Remarque : 24 pièces de la queue de cochon LC ont été préchargées dans la cassette. 3. Épisser la queue de cochon souhaitée avec le câble de descente de fibre conformément aux pratiques d'épissure standard de l'industrie. Après avoir épissé...
  • Page 31 3. Installation Description Attache autobloquante en nylon Quantité 10 pièces Description Tube de protection pour épissure simple Quantité 288 pièces, 24 pièces par module Description Bandes d'emballage en spirale Quantité 1 pièce Description Attache velcro noire Quantité 1 rouleau 03-497-9347A5_revA.indb 31 03-497-9347A5_revA.indb 31 1/4/2024 10:48:59 AM 1/4/2024 10:48:59 AM...
  • Page 32 3. Installation 4. Pour réinsérer la cassette dans le panneau après l'épissage, il faut d'abord retirer le boulon et aligner la cassette sur le panneau avec le port 1 à gauche. Pousser ensuite la cassette dans le panneau. 03-497-9347A5_revA.indb 32 03-497-9347A5_revA.indb 32 1/4/2024 10:48:59 AM 1/4/2024 10:48:59 AM...
  • Page 33 3. Installation 5. Une fois le module de cassette épissé avec un câble de descente de fibre, les cordons de raccordement peuvent être installés en utilisant les connexions de la face avant de la cassette. Pour éviter que le câble ne se plie, utiliser les boucles de câble intégrées sur le couvercle du module pour ranger les câbles.
  • Page 34 03-497-9347A5_revA.indb 34 03-497-9347A5_revA.indb 34 1/4/2024 10:48:59 AM 1/4/2024 10:48:59 AM...
  • Page 35 03-497-9347A5_revA.indb 35 03-497-9347A5_revA.indb 35 1/4/2024 10:48:59 AM 1/4/2024 10:48:59 AM...
  • Page 36 Eaton a une politique de l'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les photos et illustrations peuvent différer légèrement des produits réels. Eaton 1000 Eaton Boulevard Cleveland, OH 44122 United States Eaton.com © 2024 Eaton Eaton est une marque déposée.
