Need help?

Need help?

Do you have a question about the PMRA 20-Li B2 and is the answer not in the manual?

Questions and answers

Pat vaughan
February 24, 2025

Display panel does not light up , can hear input sounds when I, but can not read Medsage

User image 67bcad25c1784
1
1 comments:
Mr. Anderson
February 24, 2025

The display panel on the Parkside PMRA 20-Li B2 may not be lighting up because the charging station is not connected to power. The manual states that if the LED on the charging station is not lit, it means the station is not plugged in. Ensure the charging station is properly connected to a power source.

This answer is automatically generated

0
Donal Fortune
April 27, 2025

I have 2 of these mowers that are almost one year old. One of the base stations is malfunctioning. It is charging the battery but it isn't sending a signal to the ground loop. The light isn't lighting on this unit. I have tested by substitution, the problem is not in the ground loop or in the power supply.

0
1 comments:
Mr. Anderson
May 14, 2025

If the Parkside PMRA 20-Li B2 base station charges the battery but does not send a signal to the ground loop, follow these troubleshooting steps:

1. Check boundary line installation – Ensure the boundary wire is correctly installed and connected.
2. Inspect for damage – Look for damage or incorrect connections in the boundary wire.
3. Check LED indicators –
- If the LED flashes green, the boundary wire may be damaged or incorrectly connected.
- If the LED is not illuminated, the charging station is not connected to the power supply.
4. Verify power supply – Ensure the charging station is properly powered.
5. Restart the device – Place the lawn mower inside the boundary and restart it.

These steps help ensure the ground loop signal is correctly generated and received.

This answer is automatically generated

0
Josef Bahleda
April 22, 2025

Jak během sekání robotickou sekačku parkside zavolat na dobíjecí stanici

0
1 comments:
Mr. Anderson
May 11, 2025

To call the Parkside PMRA 20-Li B2 robotic mower to the charging station, you can guide it manually. Press the STOP button before handling the mower to avoid injury. Then bring the mower to the charging station yourself. Alternatively, the mower will automatically return to the charging station when the set operating time is reached.

This answer is automatically generated

0
Vunvulea Dumitru
April 18, 2025

Manualul nu cuprinde și instrucțiunile în șimba română. Unde le găsesc?

0
1 comments:
Mr. Anderson
May 9, 2025

The Romanian instructions for the Parkside PMRA 20-Li B2 manual are not included in the provided context. Therefore, they cannot be found in the given information.

This answer is automatically generated

0
Siebrien Bosma
April 9, 2025

mower outside ?

0
1 comments:
Mr. Anderson
April 10, 2025

Yes, the Parkside PMRA 20-Li B2 mower is suitable for outdoor use.

This answer is automatically generated

0
Jiří Salač
March 9, 2025

obnova špatně zadaného kodu PMRA 20-LI B2

0
1 comments:
Mr. Anderson
March 9, 2025

To reset the code for the Parkside PMRA 20-Li B2, follow these steps:

1. Open the cover if necessary.
2. Enter the 4-digit PIN code to unlock the display.
3. Press the OK button to access the main menu.
4. Use the arrow buttons to select the "Settings" menu.
5. Confirm the selection with the OK button.
6. Choose the "Factory Reset" option using the arrow buttons.
7. Confirm the selection with the OK button.

The lawn mower will turn off and reset to factory settings.

This answer is automatically generated

0
Lizbeth
March 8, 2025

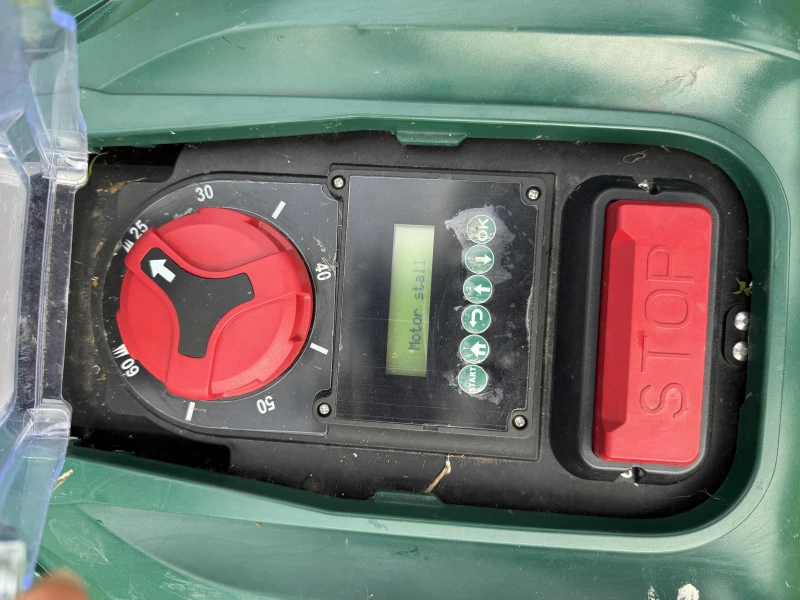

My robot does not start , it says mowing and then goes to motor stall , what could be ?

User image 67cc6922763bf
0
1 comments:
Mr. Anderson
March 8, 2025

A motor stall error after starting mowing could be caused by several factors, including:

1. Obstructions – Grass, debris, or other objects blocking the mower blades or wheels.
2. Uneven Terrain – The mower getting stuck on rough or sloped surfaces.
3. Excessive Grass Height – Thick or tall grass putting too much strain on the motor.
4. Mechanical Issues – A faulty motor, damaged blades, or wheel problems preventing movement.
5. Battery Issues – Insufficient power supply affecting motor performance.

Checking for obstructions, ensuring the lawn is properly trimmed, and verifying the battery charge can help resolve the issue.

This answer is automatically generated

0
Pat vaughan
February 24, 2025

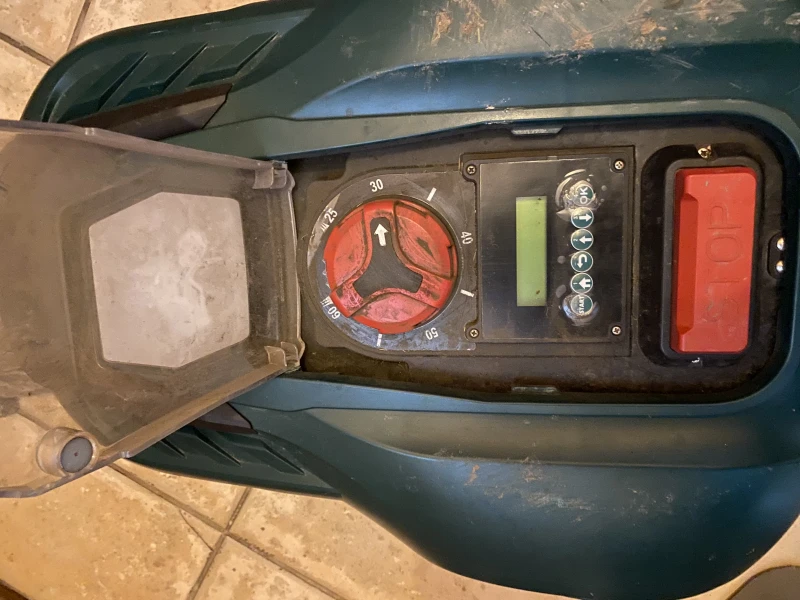

Display panel does not light up , can not see any message on screen. Can hear sounds when I press button , but no message displays

User image 67bcabf7c918e
0
1 comments:
Mr. Anderson
February 24, 2025

If the display panel on your Parkside PMRA 20-Li B2 does not light up and shows no messages, follow these steps:

1. Check the Battery: Ensure the battery is properly charged and correctly inserted.
2. Verify the Charger: Use the original or an approved Parkside X 20 V charger to recharge the battery.
3. Inspect the Connections: Make sure all connections are secure and free from dirt or damage.
4. Reset the Display: Try unlocking the display using the 4-digit PIN if applicable.
5. Restart the Device: Turn off the mower and turn it back on.
6. Factory Reset: If the issue persists, navigate to the settings using the arrow keys and select "Factory Reset," then confirm with the OK button.

If the problem continues, the device may require professional inspection or battery replacement.

This answer is automatically generated

0
Mattia Franco
June 14, 2025

Hi there, I bought the PAMR 500 A1, my dad opened the box and accidentaly he setted up the pin code . Now he forgot this pin code. what are the steps to reset the Mower?

0
Massimo
May 13, 2025

How can I switch from perimeter mode to area cut mode

0
