Tout Terrain TOURING FORK III Manual

Hide thumbs

Advertisement

Table of Contents

MANUAL
TOURING FORK III

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TOURING FORK III and is the answer not in the manual?

Questions and answers

Related Manuals for Tout Terrain TOURING FORK III

Summary of Contents for Tout Terrain TOURING FORK III

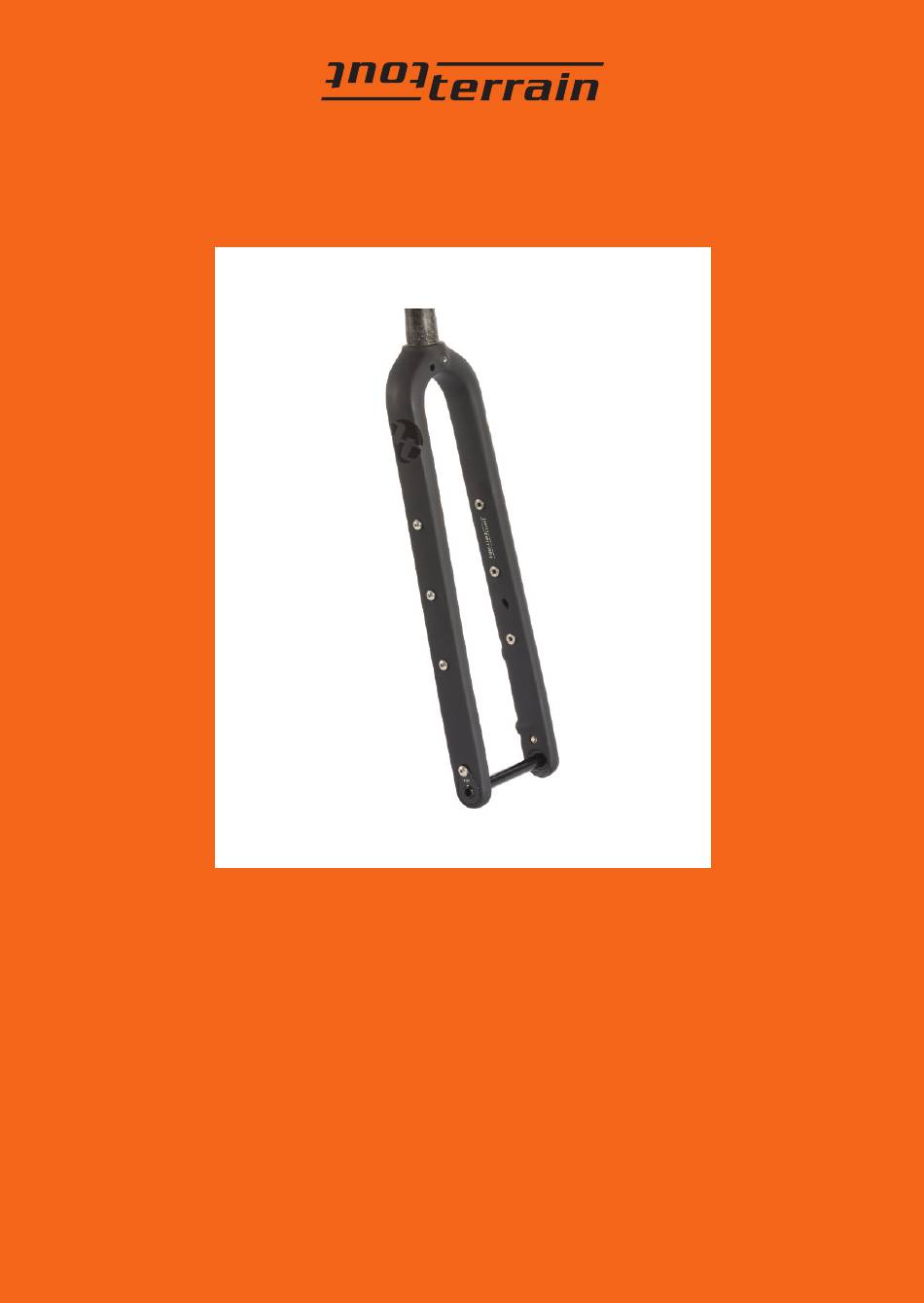

  • Page 1 MANUAL TOURING FORK III...
  • Page 2 LIEFERUMFANG PACKAGE CONTENTS TOURING FORK III • 1x Ahead Expander [0] • 1x Ahead expander [0] • 2x ISO 7380 Schraube M5x20 [1] • 2x ISO 7380 Bolt M5x20 [1] • 4x ISO 7380 Schraube M5x18 [2] • 4x ISO 7380 Bolt M5x18 [2] •...

  • Page 3: Specifications

    EIGENSCHAFTEN SPECIFICATIONS Gabeleinbauhöhe 405 mm A/C height Gabelschaft Carbon tapered 1 1/8“ steerer tube Gabelschaftlänge (ungekürzt) 335 mm steerer tube length (uncut) Offset 47 mm offset Achsstandard 12 x 100 mm axle type (Wechseldropout mit 15 x 100 mm erhältlich) (exchangable dropout 15 x 100 mm available) Max.

  • Page 4: Montage

    MONTAGE ASSEMBLY Das Kürzen des Gabelschafts, das Aufpressen des Gabelkonus und die Montage der Gabel in den Rahmen sollte von Fachpersonal ausgeführt werden. Shortening the steerer tube, pressing the crown race and mounting the fork into the frame should carried out by a qualified mechanic. Wichtig! Im Falle einer unsachgemäßen Installation besteht STURZGE- FAHR.
  • Page 5 Check the clamping area of the stem, which should be burr-free and have a large clamping area. Tout Terrain carbon forks are manufactured very precisely – your stem should be reasonably tight with no play. If necessary, use carbon as- sembly paste.
  • Page 6 When installing the brake caliper, follow the brake manufacturer's instructions. Attention: The Touring Fork III has a Flat Mount brake mount for rotors with 160 to 180 mm diameter. Some FM front adapter models are labeled according to the FM140/160 standard. To get the right rotor size and adapter position, please add 20 mm to the values on the adapter.
  • Page 7 FRONTGEPÄCKTRÄGER FRONT RACKS Touring Fork III mit Tubus Duo Touring Fork III with Tubus Duo • 2x ISO 10511Mutter M5 [1] • 2x ISO 10511 Nut M5 [1] • 6x ISO 7089 Unterlegscheibe M5 - im Lieferumfang von Tubus Duo [2] •...

  • Page 8: Front Light

    SCHEINWERFER FRONT LIGHT Touring Fork III mit Scheinwerfer Touring Fork III with front light Wichtig! Benötigte Anbauteile [1] für die Montage des Scheinwerfers sind nicht im Lieferumfang enthalten (M6 Gewinde an der Gablekrone). Important! Parts required for the assembly [1] of the front light are not included in the delivery (M6 thread on the fork crown).

  • Page 9: Cable Routing

    KABELVERLEGUNG CABLE ROUTING Die Tout Terrain Touring Fork III ist für die interne Verlegung der Bremslei- tung vorbereitet (s. Abb. links). Zudem bietet sie die Möglichkeit der inter- nen Kabelverlegung z.B. für einen Scheinwerfer oder eine USB-Stromver- sorgung wie den CINQ Plug5 Pure (siehe Abb. rechts). Wir empfehlen, die Montage von einem Fachhändler ausführen zu lassen.

  • Page 10: Garantie

    Please contact us if you have any problems or technical questions. Visit www.tout-terrain.de regularly for updated information. Tout Terrain GmbH Industriestraße 11 79194 Gundelfingen Germany Tel. +49 761 20 55 10-00 info@tout-terrain.de www.tout-terrain.de © 2024 Tout Terrain Technische Änderungen vorbehalten © 2024 Tout Terrain Details subject to change...
