Guia do usuário
Subwoofer

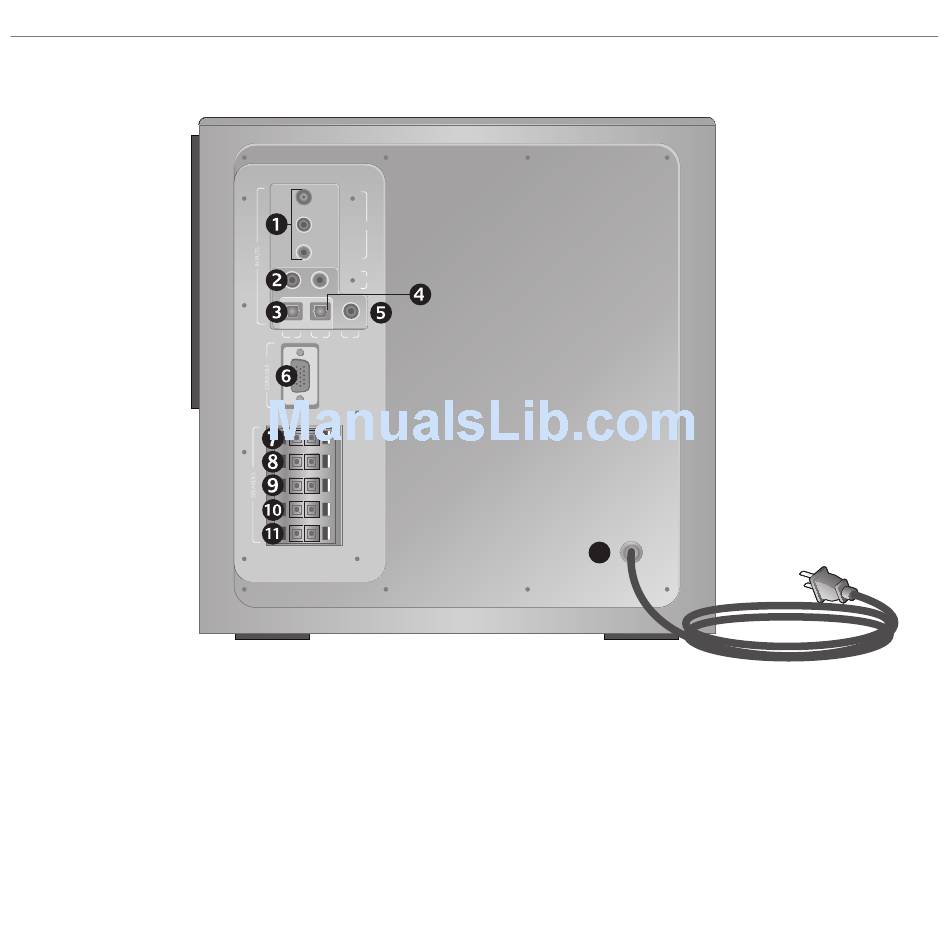

Painel posterior do subwoofer
Entradas
1. Direta de 6 canais
(placa de som de PC)
2. RCA (estereofônico)
3. Digital óptico
4. Digital óptico
5. Co-axial digital
42 Português
1 1
2 2
3 3 4 4 5 5
REAR LEFT
REAR LEFT
REAR RIGHT REAR RIGHT
FRONT LEFT FRONT LEFT
FRONT RIGHT
FRONT RIGHT
CENTER
CENTER
Console
6. Conector DB
de 15 pinos
12
Alto-falantes
7. Traseiro esquerdo
8. Traseiro direito
9. Dianteiro esquerdo
10. Dianteiro direito
11. Centro
Energia
12. Cabo
