Logitech
®
Surround Sound Speaker System Z906
User's Guide
Model:
S-00102 (110V ~ )
S-00103 (220V ~ )

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Z906 and is the answer not in the manual?

Questions and answers

Related Manuals for Logitech Z906

Summary of Contents for Logitech Z906

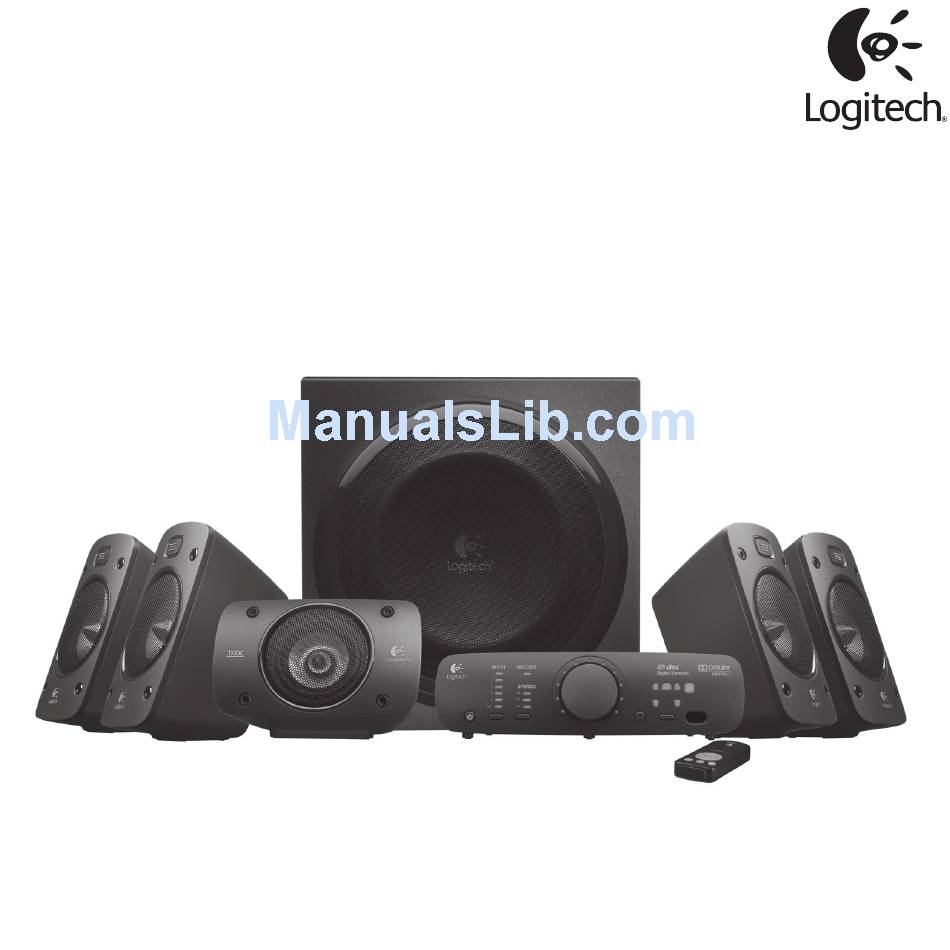

  • Page 1 Logitech ® Surround Sound Speaker System Z906 User’s Guide Model: S-00102 (110V ~ ) S-00103 (220V ~ )
  • Page 2 Logitech Surround Sound Speaker System Z906 Contents English 繁體中文 한국어...

  • Page 3: Dolby Digital

    Logitech Surround Sound Speaker System Z906 Thank you Thank you for purchasing Logitech Surround Sound Speaker System Z906—designed to let you hear every detail, all around you, with theater-quality 5.1 sound for your movies, games and music. THX® Certified Dolby® Digital Dolby Digital is the universal standard for 5.1...
  • Page 4 User’s guide 1. Four satellite speakers 7. 6-channel direct input cable 2. Subwoofer 8. Three AAA alkaline batteries (remote control) 3. Center satellite speaker 9. User documentation 4. Remote control 5. Control console 6. Five lengths of standard 18-guage speaker wire: •...

  • Page 5: Speaker Placement

    Logitech Surround Sound Speaker System Z906 Speaker placement Before you position your speakers, take a look around your room and figure out the best setup (see diagram to the right). It’s easiest to place Subwoofer all your speakers in the desired locations before attaching any cables.
  • Page 6 User’s guide Subwoofer REAR LEFT REAR LEFT REAR RIGHT REAR RIGHT FRONT LEFT FRONT LEFT FRONT RIGHT FRONT RIGHT CENTER CENTER Subwoofer back panel Inputs Console Speakers Power 1. 6-channel direct 6. DB-15 pin connector 7. Rear left 12. Cable (PC sound card) Input: 8.
  • Page 7 Logitech Surround Sound Speaker System Z906 Connecting your speaker cables The Z906 comes with five speaker cables: two 7.6-meter cables for the rear satellites and three 4.6-meter cables for the front and center satellites. When connecting your speakers, the control console, and your audio source,...

  • Page 8: Control Console

    User’s guide Control console INPUT DECODE STEREO INPUT MUTE EFFECT LEVEL 1. Power On/Off 10. Effect select: When a stereo source is present, use this to select your desired sound effect: 2. Input indicator • Stereo 3D – Provides a 3D surround sound effect through all speakers 3.

  • Page 9: Remote Control

    Logitech Surround Sound Speaker System Z906 Remote control MUTE INPUT LEVEL EFFECT Control your listening experience without ever getting off the couch. 1. Battery door: Install the three AAA batteries 7. Effect select: When a stereo source is present, use this to select your desired sound effect: Stereo 3D, 2.

  • Page 10: Adjust Volume

    Press the POWER ON/OFF button on the remote As a channel is tested, its corresponding LED control or control console to turn on your Z906. lights up on the front panel of the control console. The test signal cycles through each speaker one time and stops.

  • Page 11: Digital Input

    Logitech Surround Sound Speaker System Z906 Selecting your audio input Use the remote control or the control console to select an input source. Pressing the INPUT button cycles through the various audio input sources, which will always cycle in the same order.

  • Page 12: Frequently Asked Questions

    User’s guide Frequently asked questions Q: I can’t hear any sound out of my Z906 speakers, and I see flashing lights on the front of the control console. How can I resolve this? A: a) The Z906 uses DTS Digital Sound/Dolby Digital decoding to process data into 5.1 surround sound.

  • Page 13: Performance Specifications

    Logitech Surround Sound Speaker System Z906 Performance specifications • Total watts (RMS): 500 watts - Subwoofer: 165 watts (6 ohms, at 52 Hz, at 10% THD) - Satellites: 335 watts RMS (5x 67 watts per channel {4 ohms at 3.85kHz, at 10% THD}) •...
  • Page 14 User’s guide 感謝您 感謝您購買羅技環繞音效音箱系統 Z906 — 5.1 劇院級音效設計讓您欣賞音樂、觀看影片和玩 遊戲時都能感受纖毫入微的環繞效果。 Dolby® Digital THX® 認證 Dolby Digital 為 5.1 聲道數位音效的通用標 THX 認證為音箱最高品質的認證標章，Z906 準。內建 5.1 聲道數位解碼功能可呈現絲絲 音箱符合 THX 認證的嚴格效能標準，您大可 放心享受原音重現的娛樂效果。 入微的環繞音效，讓 Dolby Digital 音軌清楚 傳達群眾的怒吼聲或在身後的腳步聲。 DTS™ 數位環繞音效 DTS 致力於讓數位娛樂更加刺激、更具臨場感，以提供業界頂尖的音效解碼技術的方式輕鬆 達成。採用 DTS 的 Blu-ray Disc 技術代表在您所有的 DTS 數位環繞音效音軌中，您都將享有最...
  • Page 15 Logitech Surround Sound Speaker System Z906 1. 四個衛星音箱 7. 6 聲道直接輸入連接線 2. 重低音音箱 8. 三顆四號 (AAA) 鹼性電池 (供遙控器使用) 3. 中置衛星音箱 9. 使用者文件 4. 遙控器 5. 中控台 6. 五條標準 18 內徑的音箱線： • 兩條 7.6 公尺音箱線供後方衛星音箱使用 • 三條 4.6 公尺音箱線供前方及中置衛星音 箱使用 繁體中文...
  • Page 16 User’s guide 擺放音箱 在擺放音箱之前，先四處檢視您的空間，找 出最佳的擺設位置 (請參閱右圖)。最簡單的 方式就是將所有音箱擺放在想要的位置，然 重低音音箱 後再接線。 衛星音箱 – 將兩個前方衛星音箱放在電腦螢 幕或電視的一側，兩個彼此之間的距離約和 與您聆聽位置 (例如沙發) 的距離相同。將音 箱正面朝向您。將兩個後方音箱放在您的後 方，音箱之間的距離約和您與前方音箱的距 離相同。您可以將這些音箱都固定在牆壁上 沙發 (請參閱「 固定於牆面 」)。 中置衛星音箱 – 將中置衛星音箱放在桌上， 或放在螢幕或電視前方，也可以固定在牆 壁上。 重低音音箱 – 您可以將重低音音箱放在相對 中控台 – 請將中控台放在容易查看的位置。 於其他音箱的任何位置。為達到最強的低音 而且確定可以清楚看見紅外線接收口，讓遙 效果，請將重低音音箱放在牆邊、角落或桌 控器可以與其通訊。 子底下。確定單體或低音輸出孔 16 公分內 沒有物品擋住，以免影響音質。重低音音箱...
  • Page 17 Logitech Surround Sound Speaker System Z906 重低音音箱 REAR LEFT REAR LEFT REAR RIGHT REAR RIGHT FRONT LEFT FRONT LEFT FRONT RIGHT FRONT RIGHT CENTER CENTER 重低音音箱背板 輸入 中控台 音箱 電源 1. 6 聲道直接連接 6. DB-15 針腳接頭 7. 左後方 12. 連接線...
  • Page 18 User’s guide 連接音箱連接線 Z906 隨附五條音箱連接線：兩條 7.6 公尺連接線供 後方衛星音箱使用，三條 4.6 公尺連接線供前方和中 置衛星音箱使用。連接音箱、中控台和音源時，請確 定系統的電源未開啟。 REAR LEFT REAR LEFT 連接音箱連接線 – 使用音箱連接線將衛星音箱連接至 REAR RIGHT REAR RIGHT 重低音音箱。壓下簧片夾上的壓桿，插入音箱線， FRONT LEFT FRONT LEFT 然後放開壓桿，即可固定音箱線。務必將音箱線連 FRONT RIGHT 接至衛星音箱及重低音音箱的同色簧片夾接頭 (紅色 FRONT RIGHT 或黑色)。 CENTER CENTER 連接中控台 DB-15 連接線 – 將中控台 DB-15 連接線連...
  • Page 19 Logitech Surround Sound Speaker System Z906 中控台 INPUT DECODE STEREO INPUT MUTE EFFECT LEVEL 1. 電源開/關 10. 效果選擇：如果有立體聲音源，就可以用來選 擇想要的聲音效果： 2. 輸入指示燈 立體聲 3D – 透過所有音箱提供 3D 環繞 • 3. 解碼指示燈 音效 立體聲 4.1 – 透過兩個前方和兩個後方衛星 • 4. 音量/強度指示燈 音箱加上重低音音箱播放立體聲 5. 音量/強度調整鈕：用來調整系統音量、重低音...
  • Page 20 User’s guide 遙控器 MUTE INPUT LEVEL EFFECT 不用從沙發起身就能掌握聆聽體驗。 1. 電池蓋：安裝三顆四號 (AAA) 電池 7. 效果選擇：如果有立體聲音源，就可以用來選 擇想要的聲音效果：立體聲 3D、立體聲 4.1 和 2. 電源開/關 立體聲 2.1。 3. 輸入選擇：用來選擇音源 (6 聲道直接輸入、 8. 降低音量/強度：用來調整系統音量、重低音音 立體聲、光纖、同軸和輔助輸入端子)。 箱、後方衛星音箱與中央聲道的強度 4. 靜音：讓整個系統靜音。 9. 測試：請參閱「 測試系統 」瞭解此模式的詳 細資訊。 5. 強度選擇：用來選擇重低音音箱、後方衛星音 箱、中央聲道或系統音量的強度。 6.
  • Page 21 Logitech Surround Sound Speaker System Z906 連接重低音音箱電源線 測試系統 將重低音音箱的電源線插入電源插座。 若要測試您是否正確設定音箱，請按住遙控 器或中控台上的 INPUT 按鈕 5 秒鐘，讓系統 進入測試模式。 調整音量 在測試模式中，系統會依序測試每個音箱， 將音量設至 9 點鐘方向以進行測試，之後可 播放有聲音的測試訊號。這個測試訊號會依 視需要加以調整。 照下列順序，一次只由一個音箱播放，每次 播放的間隔為 5 秒：左前方、中置、右前 開啟系統電源 方、右後方、左後方和重低音音箱。 按住遙控器或中控台上的「電源開/關」按鈕 當一個聲道測試完，中控台前方面板上對應 開啟 Z906 的電源。 的 LED 燈會亮起。一次一個音箱播放測試訊 號，然後停止。若要再次進入測試模式，按 住遙控器或中控台上的 INPUT 按鈕 5 秒鐘。...
  • Page 22 播放立體聲音訊時，可以使用遙控器或中控台上的「效果選擇」控制，選擇您想要聆聽的聲 音類型。 • 立體聲 3D – 透過所有音箱提供 3D 環繞音效 • 立體聲 4.1 – 透過兩個前方和兩個後方衛星音箱加上重低音音箱播放立體聲 • 立體聲 2.1 – 透過兩個前方衛星音箱和重低音音箱播放立體聲 不使用效果 – 播放電腦音效卡的音訊格式，不套用任何效果。只有 6 聲道輸入時才有 • 此選項，而且不會有任何效果的 LED 燈亮起。 無論您何時變更輸入，會自動恢復您選取的上一個效果。例如，若您在聆聽「輸入 2」時選 取「立體聲 3D」，下次當您選取「輸入 2」時，就會自動選取「立體聲 3D」。 盡情使用！ 在您確定正確設定系統，而且中控台都能正確顯示選取的輸入和效果後，就可以開始使用。 只要按播放，就可以盡情享受全新的 Z906 音箱系統。 繁體中文...
  • Page 23 問：我聽不見 Z906 音箱發出的任何聲音，而且看見中控台前方閃爍著燈號。該如何解決此 問題？ 答：a) Z906 是使用 DTS 數位音效/Dolby Digital 解碼功能將資料處理為 5.1 聲道環繞音效。如 果 Z906 沒有接收到 DTS 數位音效或 Dolby Digital 解碼資料，則 Z906 便無法將訊號解碼。確 認 Z906 自主裝置 (如 DVD/Blu-ray 播放器、遊戲主機或家用電腦) 僅接收到 DTS 數位音效或 Dolby Digital 訊號即可解決此問題。請參閱設備製造商的支援文件以瞭解其他詳細資訊。 答：b) 大多數 DVD 和 Blu-ray Disc 電影同時具有 DTS 數位音效及 Dolby Digital 嵌入音訊。請檢...
  • Page 24 User’s guide 效能規格 • 總瓦數 (RMS)：500 瓦 - 重低音音箱：165 瓦 (在 52 Hz 及 10% THD 時為 6 歐姆) - 衛星音箱：335 瓦 RMS (每個聲道 5x 67 瓦 {在 3.85kHz 及 10% THD 時為 4 歐姆}) • 最大輸出音壓 (SPL)：>110 dBC • 頻率響應：35 Hz – 20 KHz •...
  • Page 25 Logitech Surround Sound Speaker System Z906 감사합니다! 로지텍 서라운드 사운드 스피커 시스템 Z906 을 구입해 주셔서 감사합니다. 생생한 현장감을 느낄 수 있는 홈시어터 성능의 5.1 사운드로 영화를 보고 게임과 음악을 즐기실 수 있습니다. Dolby® Digital THX® 인증 Dolby Digital 은 5.1 디지털 사운드에 대한 세...
  • Page 26 User’s guide 1. 위성 스피커 4 개 7. 6 채널 다이렉트 입력 케이블 2. 서브우퍼 8. AAA 알칼라인 배터리 3 개 (리모컨용) 3. 중앙 위성 스피커 9. 사용 설명서 4. 리모컨 5. 컨트롤 콘솔 6. 표준 18 게이지 스피커 선 5 개: •...
  • Page 27 Logitech Surround Sound Speaker System Z906 스피커 배치 스피커를 배치하기 전에 방안을 둘러보고 최적의 위치를 찾아봅니다 (오른쪽 그림 참조). 케이블을 연결하기 전에 모든 서브우퍼 스피커를 적절한 위치에 배치해 놓으면 한결 편리합니다. 위성 스피커 – 두 개의 전면 위성 스피커를 듣는 사람의 위치 (예: 소파)에서 같은 거리가...
  • Page 28 User’s guide 서브우퍼 REAR LEFT REAR LEFT REAR RIGHT REAR RIGHT FRONT LEFT FRONT LEFT FRONT RIGHT FRONT RIGHT CENTER CENTER 서브우퍼 후면 패널 입력 콘솔 스피커 전원 1. 6 채널 다이렉트 6. DB-15 핀 커넥터 7. 후면 왼쪽 12. 케이블 (PC 사운드...
  • Page 29 Logitech Surround Sound Speaker System Z906 스피커 케이블 연결 Z906 에는 후면 위성 스피커용 7.6m 케이블 2 개와 중 앙 위성 스피커용 4.6m 케이블 3 개가 있습니다. 스피 커와 컨트롤 콘솔, 오디오 소스를 연결할 때는 시스템 의 전원을 꺼놓아야 합니다.
  • Page 30 User’s guide 컨트롤 콘솔 INPUT DECODE STEREO INPUT MUTE EFFECT LEVEL 1. 전원 켜기/끄기 이 컨트롤을 사용하여 원하는 사운드 효과를 선택합니다. 2. 입력 표시 • 스테레오 3D – 모든 스피커를 통해 3D 3. 디코딩 표시기 서라운드 사운드 효과를 냅니다. • 스테레오...
  • Page 31 Logitech Surround Sound Speaker System Z906 리모컨 MUTE INPUT LEVEL EFFECT 앉은 자리에서 그대로 편리하게 사운드를 조정할 수 있습니다. 6. 볼륨/레벨 높임: 메인 볼륨, 서브우퍼, 후면 위성 1. 배터리 덮개: AAA 배터리 3 개를 끼웁니다. 및 중앙 채널의 레벨을 조정할 때 사용합니다.
  • Page 32 서브우퍼 순서로 한 번에 한 스피커에서 리모컨이나 컨트롤 콘솔의 Power On/Off (전 나옵니다. 원 켜기/끄기) 버튼을 눌러 Z906 을 켭니다. 테스트가 진행되는 동안, 컨트롤 콘솔 전면 패널의 해당 LED 에 불이 들어옵니다. 테스트 신호음은 각 스피커당 한 번씩 나온 후...
  • Page 33 2 를 들을 때 스테레오 3D 를 선택했다면 다음에 입력 2 를 선택할 경우 자동으로 스테레오 3D 가 선택됩니다. 즐겁게 감상하세요 시스템이 제대로 설치되었고 선택한 입력과 효과가 컨트롤 콘솔에 정확히 표시되었다면 이 제 준비는 끝났습니다. 재생을 누르고 Z906 스피커의 사운드를 마음껏 즐기십시오. 한국어...
  • Page 34 User’s guide FAQ (자주 묻는 질문) Q: Z906 스피커에서 아무 소리도 들리지 않고, 컨트롤 콘솔 전면에 깜박이는 불빛이 보입니다. 이 문제를 어떻게 해결할 수 있습니까? A: a) Z906은 DTS 디지털 사운드/돌비 디지털 디코딩을 사용하여 데이터를 5.1 서라운드 사운드로 가공합니다. DTS 디지털 사운드 또는 돌비 디지털 디코딩 데이터가 수신되지...
  • Page 35 Logitech Surround Sound Speaker System Z906 성능 사양 • 총 와트 (RMS): 500 와트 - 서브우퍼: 165 와트 (52Hz, 10% THD 에서 6 옴) - 위성 스피커: 335 와트 RMS (채널당 5 x 67 와트 {3.85kHz, 10% THD 에서 4 옴}) •...
  • Page 36 © 2010 Logitech. All rights reserved. Logitech, the Logitech logo, and other Logitech marks are owned by Logitech and may be registered. All other trademarks are the property of their respective owners. Logitech assumes no responsibility for any errors that may appear in this manual. Information contained herein is subject to change without notice.
